技术领域

本实用新型涉及毛笔打包技术领域，具体为一种毛笔笔杆打包用夹具。

背景技术

毛笔是一种源于我国的传统书写工具，目前，也逐渐成为绘画工具。

毛笔使用完后，没有专门的笔杆加紧装置，直接收在包里，这样会导致毛笔头颜色互染，致使毛笔不能使用，毛笔笔头上的笔帽容易脱落，导致笔头因摩擦而变得松散毛躁，影响使用。

目前，没有专门的笔杆夹紧装置，致使毛笔出现颜色互染，笔头松散的情况，影响使用。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种毛笔笔杆打包用夹具，解决了没有专门的笔杆夹紧装置，致使毛笔出现颜色互染，笔头松散的情况，影响使用的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种毛笔笔杆打包用夹具，包括夹具本体，所述夹具本体包括第一夹片和第二夹片，所述第一夹片上开设有放置槽，所述第二夹片上开设有固定槽，所述第一夹片与第二夹片之间设置有卡扣装置，所述卡扣装置的顶端与第二夹片的一端下端面固定连接，所述卡扣装置的底端与第一夹片的一端上端面固定连接。

可选的，所述卡扣装置包括卡头块和卡槽块，所述卡头块的顶端与第二夹片的一端下端面固定连接，所述卡槽块的底端与第一夹片的一端上端面固定连接。

可选的，所述卡头块的下端面中部固定连接插杆的一端，所述卡头块的下端面一侧固定连接有连接杆的一端，所述连接杆的另一端固定连接有插头。

可选的，所述连接杆的数量为两个，两个所述连接杆对称分布，所述连接杆为弹性橡胶杆。

可选的，所述卡槽块的顶部为中口结构，所述卡槽块的一侧开设有插头槽，所述插头槽的数量为两个，两个所述插头槽对称分布。

可选的，所述第一夹片的另一端固定连接第一固定片的一端，所述第二夹片的另一端固定连接第二固定片的一端，所述第一固定片的另一端与第二固定片的另一端通过旋转轴铰接。

可选的，所述放置槽与固定槽的数量均为六个，六个所述放置槽和固定槽均等距分布在夹具本体内，所述放置槽和固定槽的内部均设置有海绵层。

可选的，六个所述放置槽的直径从夹具本体的一侧到另一侧等比例增大，六个所述固定槽与六个放置槽一一对应。

可选的，所述夹具本体位于打包盒的内部，所述打包盒包括盒身和盒盖，所述夹具本体的数量为两个，一个所述夹具本体位于盒身的内部一侧，另一个所述夹具本体位于盒盖的内部一侧。

可选的，所述盒身的盒沿上固定连接有正极磁铁，所述盒盖的盒沿上固定连接有负极磁铁。

(三)有益效果

本实用新型提供了一种毛笔笔杆打包用夹具，具备以下有益效果：

(1)、该毛笔笔杆打包用夹具，使用时，把毛笔逐跟放进第一夹片的放置槽内，然后把第二夹片盖在第一夹片的上面，再把卡头块插进卡槽块的内部，即可将毛笔的笔杆固定住，避免毛笔笔杆晃动导致的颜料互染，延长毛笔的使用寿命。

(2)、该毛笔笔杆打包用夹具，在打包盒的内部设置有与夹具本体相对应的笔头放置块，笔头放置块的内部开设有笔头槽，把毛笔的笔头放在里面，防止笔头松散毛躁，进一步延长毛笔的使用寿命，另外，把毛笔放在打包盒的内部，使毛笔携带方便，避免笔头上的墨汁颜料染脏包袋。

附图说明

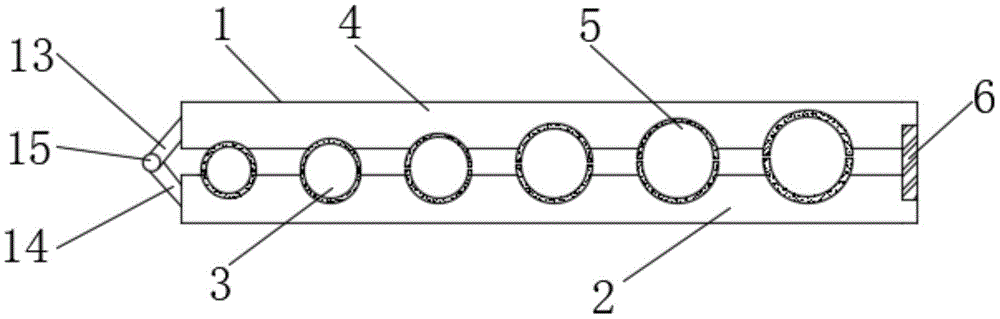

图1为本实用新型结构示意图；

图2为本实用新型卡头块结构的示意图；

图3为本实用新型打包盒结构的示意图。

图中：夹具本体1、第一夹片2、放置槽3、第二夹片4、固定槽5、卡扣装置6、卡头块7、卡槽块8、插杆9、连接杆10、插头11、插头槽12、第一固定片13、第二固定片14、旋转轴15、打包盒16、盒身17、盒盖18、正极磁铁19、负极磁铁20、笔头放置块21、笔头槽22。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。

请参阅图1-3，本实用新型提供一种技术方案：一种毛笔笔杆打包用夹具，包括夹具本体1，夹具本体1包括第一夹片2和第二夹片4，第一夹片2上开设有放置槽3，第二夹片4上开设有固定槽5，第一夹片2与第二夹片4之间设置有卡扣装置6，卡扣装置6的顶端与第二夹片4的一端下端面固定连接，卡扣装置6的底端与第一夹片2的一端上端面固定连接，使用时，把毛笔逐跟放进第一夹片2的放置槽3内，然后把第二夹片4盖在第一夹片2的上面，再把卡头块7插进卡槽块8的内部，将卡扣装置6卡紧，即可将毛笔的笔杆固定住，避免毛笔笔杆晃动导致的颜料互染，延长毛笔的使用寿命，笔头放置块21的内部开设有笔头槽22，笔头槽22的数量为六个，六个笔头槽22与六个放置槽3均一一对应，把毛笔的笔头放在里面，防止笔头松散毛躁，进一步延长毛笔的使用寿命。

作为本实用新型的一种优选技术方案：卡扣装置6包括卡头块7和卡槽块8，卡头块7的顶端与第二夹片4的一端下端面固定连接，卡槽块8的底端与第一夹片2的一端上端面固定连接，把卡头块7插进卡槽块8的里面，即可固定住毛笔笔杆。

作为本实用新型的一种优选技术方案：卡头块7的下端面中部固定连接插杆9的一端，卡头块7的下端面一侧固定连接有连接杆10的一端，连接杆10的另一端固定连接有插头11，连接杆10和插头11均插接在卡槽块8的里面，固定住第一夹片2和第二夹片4。

作为本实用新型的一种优选技术方案：连接杆10的数量为两个，两个连接杆10对称分布，连接杆10为弹性橡胶杆，方便卡头块7的使用。

作为本实用新型的一种优选技术方案：卡槽块8的顶部为中口结构，卡槽块8的一侧开设有插头槽12，插头槽12的数量为两个，两个插头槽12对称分布，插头槽12的内部卡接插头11，从而将第一夹片2和第二夹片4固定在一起。

作为本实用新型的一种优选技术方案：第一夹片2的另一端固定连接第一固定片13的一端，第二夹片4的另一端固定连接第二固定片14的一端，第一固定片13的另一端与第二固定片14的另一端通过旋转轴15铰接，方便夹具本体1的开合。

作为本实用新型的一种优选技术方案：放置槽3与固定槽5的数量均为六个，六个放置槽3和固定槽5均等距分布在夹具本体1内，放置槽3和固定槽5的内部均设置有海绵层，放置槽3和固定槽5相互配合，才能夹住毛笔笔杆。

作为本实用新型的一种优选技术方案：六个放置槽3的直径从夹具本体1的一侧到另一侧等比例增大，六个固定槽5与六个放置槽3一一对应，这样的设计使得放置槽3和固定槽5相互配合，固定住毛笔笔头。

作为本实用新型的一种优选技术方案：夹具本体1位于打包盒16的内部，打包盒16包括盒身17和盒盖18，夹具本体1的数量为两个，一个夹具本体1位于盒身17的内部一侧，另一个夹具本体1位于盒盖18的内部一侧，可以一次性固定十二支毛笔，提高夹具本体1的实用性。

作为本实用新型的一种优选技术方案：盒身17的盒沿上固定连接有正极磁铁19，盒盖18的盒沿上固定连接有负极磁铁20，方便打包盒16的开合。

综上，该毛笔笔杆打包用夹具，使用时，使用者将毛笔逐跟放进第一夹片2的放置槽3内，然后把第二夹片4盖在第一夹片2的上面，再把卡头块7插进卡槽块8的内部，即可将毛笔的笔杆固定住，避免毛笔笔杆晃动导致的颜料互染，延长毛笔的使用寿命，另外，毛笔的笔头放置块21的内部开设有笔头槽22，把毛笔的笔头放在里面，防止笔头松散毛躁，进一步延长毛笔的使用寿命。

需要说明的是，在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
