技术领域

本实用新型涉及会计记账操作台技术领域，尤其涉及一种会计记账用操作台。

背景技术

会计记账操作台是一种主要用于会计记账的写字台，因其更适用于会计人员，因此得到广泛的专业化应用；会计记账的工作中，主要通过各种文件夹进行记账纸放置，并在记账纸上进行各种书写和计算；但现有的会计记账用操作台会计在其进行使用时不便于会计的身高对台面的高度进行调节，不能满足用户的使用需求。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种会计记账用操作台。

为了实现上述目的，本实用新型采用了如下技术方案：

一种会计记账用操作台，包括底座，所述底座的顶侧对称固定安装有两个固定杆，所述固定杆的顶侧开设有调节槽，所述调节槽内滑动安装有调节杆，所述调节杆的顶端延伸至固定杆的上方，两个调节杆的顶端固定安装有同一个台面，两个调节杆相互靠近的一侧均开设有固定槽，所述固定槽的一侧内壁上固定安装有齿条，所述齿条上啮合有第一齿轮，所述底座的顶侧固定安装有安装块，所述安装块上开设有转动孔，所述转动孔内转动安装有转动杆，所述转动孔的内壁上开设有环形槽，所述转动杆上固定套设有第二齿轮，所述第二齿轮上啮合有第三齿轮，所述第二齿轮和第三齿轮均位于环形槽内，所述转动杆的两端均固定连接有连接杆，所述连接杆远离转动杆的一端延伸至固定槽内并固定连接在第一齿轮靠近安装块的一侧。

优选的，所述环形槽的一侧内壁上开设有凹槽，凹槽远离环形槽的一侧内壁上固定安装有电机，环形槽远离凹槽的一侧内壁上开设有转动槽，电机的输出轴上固定连接有转动轴。

优选的，所述转动轴远离电机的一端贯穿第三齿轮延伸至转动槽内，第三齿轮固定套设在转动轴上，转动轴与转动槽转动连接。

优选的，所述调节槽靠近安装块的一侧内壁上开设有通孔，连接杆与通孔转动连接。

优选的，所述调节槽的内壁上开设有滚珠槽，滚珠槽内滚动安装有滚珠，调节杆与滚珠滚动接触。

优选的，所述底座的底侧固定安装有多个防滑钉，多个防滑钉均匀分布在底座的底侧。

与现有技术相比，本实用新型的有益效果是：

通过利用底座、固定杆、调节槽、调节杆、台面、固定槽、齿条、第一齿轮、安装块、转动孔、转动杆、环形槽、第二齿轮、第三齿轮、连接杆、凹槽、电机、转动槽、转动轴的配合使用，使得在使用的时候，启动电机，电机带动转动轴转动，转动轴带动第三齿轮转动，第三齿轮带动第二齿轮转动，第二齿轮带动转动杆转动，转动杆带动连接杆转动，连接杆带动第一齿轮转动，由于第一齿轮与齿条啮合，第一齿轮带动调节杆向上或向下滑动，调节杆带动台面向上或向下移动，本实用新型结构简单，使用方便，便于根据不同会计使用者的身高对台面的高度进行调节，满足用户的使用需求。

附图说明

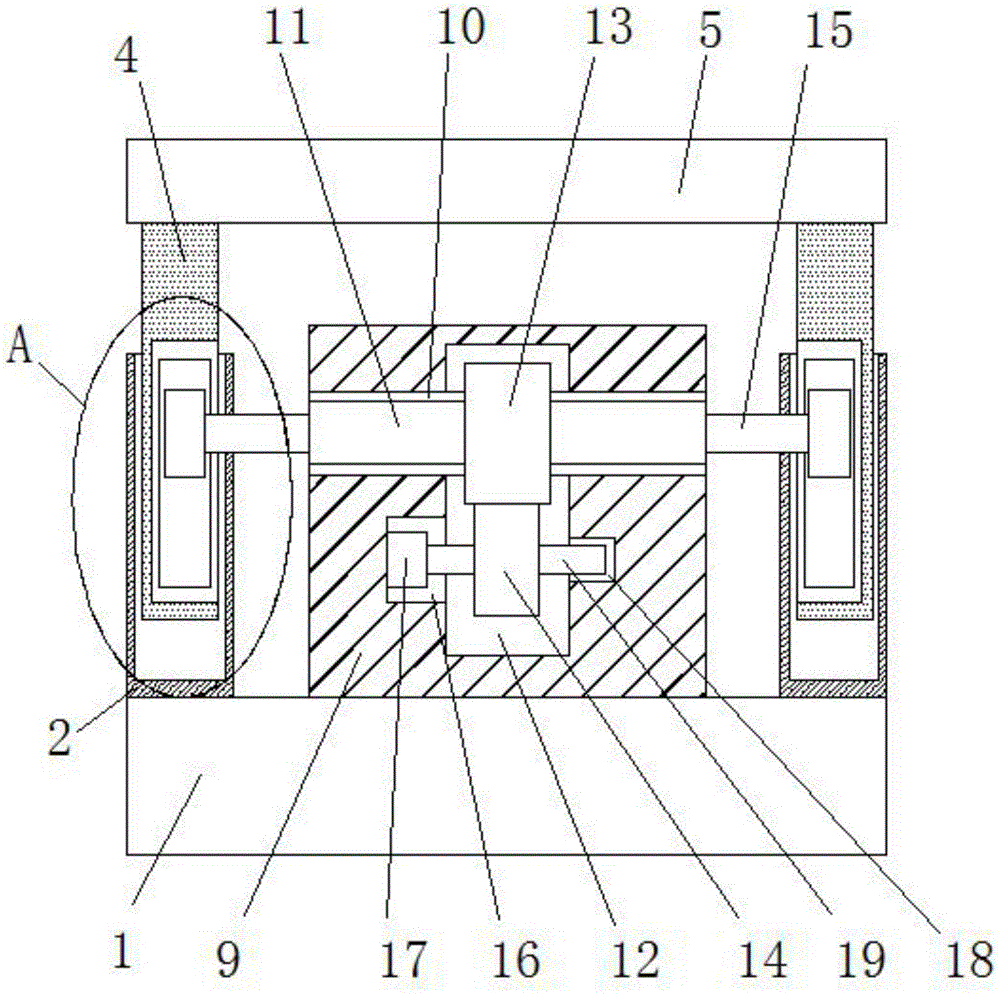

图1为本实用新型提出的一种会计记账用操作台的结构示意图；

图2为本实用新型提出的一种会计记账用操作台的A部分结构示意图。

图中：1底座、2固定杆、3调节槽、4调节杆、5台面、6固定槽、7齿条、8第一齿轮、9安装块、10转动孔、11转动杆、12环形槽、13第二齿轮、14第三齿轮、15连接杆、16凹槽、17电机、18转动槽、19转动轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种会计记账用操作台，包括底座1，底座1的顶侧对称固定安装有两个固定杆2，固定杆2的顶侧开设有调节槽3，调节槽3内滑动安装有调节杆4，调节杆4的顶端延伸至固定杆2的上方，两个调节杆4的顶端固定安装有同一个台面5，两个调节杆4相互靠近的一侧均开设有固定槽6，固定槽6的一侧内壁上固定安装有齿条7，齿条7上啮合有第一齿轮8，底座1的顶侧固定安装有安装块9，安装块9上开设有转动孔10，转动孔10内转动安装有转动杆11，转动孔10的内壁上开设有环形槽12，转动杆11上固定套设有第二齿轮13，第二齿轮13上啮合有第三齿轮14，第二齿轮13和第三齿轮14均位于环形槽12内，转动杆11的两端均固定连接有连接杆15，连接杆15远离转动杆11的一端延伸至固定槽6内并固定连接在第一齿轮8靠近安装块9的一侧，通过利用底座1、固定杆2、调节槽3、调节杆4、台面5、固定槽6、齿条7、第一齿轮8、安装块9、转动孔10、转动杆11、环形槽12、第二齿轮13、第三齿轮14、连接杆15、凹槽16、电机17、转动槽18、转动轴19的配合使用，使得在使用的时候，启动电机17，电机17带动转动轴19转动，转动轴19带动第三齿轮14转动，第三齿轮14带动第二齿轮13转动，第二齿轮13带动转动杆11转动，转动杆11带动连接杆15转动，连接杆15带动第一齿轮8转动，由于第一齿轮8与齿条7啮合，第一齿轮8带动调节杆4向上或向下滑动，调节杆4带动台面5向上或向下移动，本实用新型结构简单，使用方便，便于根据不同会计使用者的身高对台面5的高度进行调节，满足用户的使用需求。

本实用新型中，环形槽12的一侧内壁上开设有凹槽16，凹槽16远离环形槽12的一侧内壁上固定安装有电机17，环形槽12远离凹槽16的一侧内壁上开设有转动槽18，电机17的输出轴上固定连接有转动轴19，转动轴19远离电机17的一端贯穿第三齿轮14延伸至转动槽18内，第三齿轮14固定套设在转动轴19上，转动轴19与转动槽18转动连接，调节槽3靠近安装块9的一侧内壁上开设有通孔，连接杆15与通孔转动连接，调节槽3的内壁上开设有滚珠槽，滚珠槽内滚动安装有滚珠，调节杆4与滚珠滚动接触，底座1的底侧固定安装有多个防滑钉，多个防滑钉均匀分布在底座1的底侧，通过利用底座1、固定杆2、调节槽3、调节杆4、台面5、固定槽6、齿条7、第一齿轮8、安装块9、转动孔10、转动杆11、环形槽12、第二齿轮13、第三齿轮14、连接杆15、凹槽16、电机17、转动槽18、转动轴19的配合使用，使得在使用的时候，启动电机17，电机17带动转动轴19转动，转动轴19带动第三齿轮14转动，第三齿轮14带动第二齿轮13转动，第二齿轮13带动转动杆11转动，转动杆11带动连接杆15转动，连接杆15带动第一齿轮8转动，由于第一齿轮8与齿条7啮合，第一齿轮8带动调节杆4向上或向下滑动，调节杆4带动台面5向上或向下移动，本实用新型结构简单，使用方便，便于根据不同会计使用者的身高对台面5的高度进行调节，满足用户的使用需求。

工作原理：在使用的时候，启动电机17，电机17的输出轴带动转动轴19转动，转动轴19带动第三齿轮14转动，由于第三齿轮14与第二齿轮13啮合，第三齿轮14带动第二齿轮13转动，第二齿轮13带动转动杆11在转动孔10内转动，转动杆11带动连接杆15转动，连接杆15带动第一齿轮8转动，由于第一齿轮8与齿条7啮合，第一齿轮8带动调节杆4在调节槽3内向上或向下滑动，调节杆4带动台面5向上或向下移动，当调节好台面5的高度时，关闭电机17，操作简单，满足用户的使用需求。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
