技术领域

本实用新型涉及音乐盒技术领域，更具体地说，本实用涉及一种音乐盒的固定安装结构。

背景技术

音乐盒又称八音盒。音乐盒的起源，可追溯至中世纪欧洲文艺复兴时期。当时为使教会的钟塔报时，而将大小的钟表上机械装置，被称为“可发出声音的组钟。

专利申请公布号CN208460377U的实用新型专利公开了一种便于固定的防摔音乐盒，包括凹形座，所述凹形座的内部中间位置设有第一圆孔，所述第一圆孔的两侧对称设有第一开口槽，所述第一圆孔的内壁下端左右两侧对称设有半圆孔，所述第一圆孔的内部滑动安装有伸缩杆，所述伸缩杆的下端位置设有通孔，所述通孔的中间位置固定安装有固定块，所述固定块的两侧对称设有第二开口槽，所述第二开口槽的内部滑动安装有第一支撑杆，所述第一支撑杆的表面固定连接有弹簧，所述第一支撑杆的末端固定连接有挡板，所述挡板的末端固定连接有半圆卡块，所述伸缩杆的上端固定安装有第一磁铁，所述第一磁铁的上端设有第二磁铁，所述第二磁铁的末端固定连接有第一n形底座，所述第一n形底座的上端固定连接有音乐盒。

但是其在实际使用时，仍旧存在较多缺点，如凹形座整体结构较大，占用空间大，当不使用音乐盒时，凹形座和音乐盒会占用较多的空间，不利于存放。

实用新型内容

为了克服现有技术的上述缺陷，本实用新型的实施例提供一种音乐盒的固定安装结构，通过设置有安装槽，安装槽内部设置有承载块，可以降低装置整体的重心，且固定盒底部的摩擦垫，可以提高固定盒与桌面之间的摩擦力，从而提高了固定盒放置在桌面上的稳定性，而使用完成时，可以将承载块从安装槽内取出，再将音乐盒从放置槽内取出来，放置到安装槽内，放倒两个支撑板，两个承载板分别放置到对应的支撑板上，可以减少装置占用的空间，使固定盒和音乐盒合二为一，便于存放，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种音乐盒的固定安装结构，包括固定盒，所述固定盒顶部设置有放置槽，所述放置槽内壁两侧均设置有滑动槽，所述放置槽内部设置有两个支撑板，所述支撑板远离放置槽内壁的一侧设置有把手，两个所述支撑板两侧均设置有转动轴，所述放置槽底部两端均设置有若干卡槽，所述卡槽内部设置有卡板，所述放置槽底部设置有安装槽，所述安装槽内部设置有承载块，所述承载块与安装槽之间形成有缝隙，所述固定盒底部均匀设置有多个摩擦垫。

在一个优选地实施方式中，所述支撑板面向放置槽的一侧设置有缓冲垫，所述缓冲垫由橡胶材料制成，两个所述支撑板相对一侧形成有缝隙。

在一个优选地实施方式中，所述卡板与卡槽相配合，所述卡板底部两侧均设置有防滑纹路。

在一个优选地实施方式中，所述固定盒两端均设置有缓冲圈，所述缓冲圈和摩擦垫均由橡胶材料制成。

在一个优选地实施方式中，所述转动轴与滑动槽相配合，所述卡板数量设置为两组，每组所述卡板的数量均设置为三个。

在一个优选地实施方式中，所述承载块的数量设置为两个，所述放置槽的长度大于安装槽的长度。

本实用新型的技术效果和优点：

1、通过设置有支撑板，有利于拉动支撑板时，可以将音乐盒摆放在两个支撑板之间，移动支撑板，使支撑板两侧的转动轴在滑动槽内移动，两个支撑板可以对音乐盒进行固定，在拔出两侧的卡板，放置到贴近支撑板一侧的卡槽内，通过卡板对支撑板进行固定，而由于安装槽内部设置有承载块，可以降低装置整体的重心，且固定盒底部的摩擦垫，可以提高固定盒与桌面之间的摩擦力，从而提高了固定盒放置在桌面上的稳定性，而使用完成时，可以将承载块从安装槽内取出，再将音乐盒从放置槽内取出来，放置到安装槽内，放倒两个支撑板，两个承载板分别放置到对应的支撑板上，可以减少装置占用的空间，使固定盒和音乐盒合二为一，便于存放，提高了设备的实用性，且音乐盒放置到固定盒内，也可以对音乐盒的安全起到保护作用；

2、通过设置有缓冲垫，可以在音乐盒与支撑板之间形成一个缓冲区，从而防止支撑板对音乐盒挤压造成损伤，而固定盒两端均设置有缓冲圈，可以在固定盒摔倒时，对固定盒进行缓冲，减少音乐盒受到的损伤。

附图说明

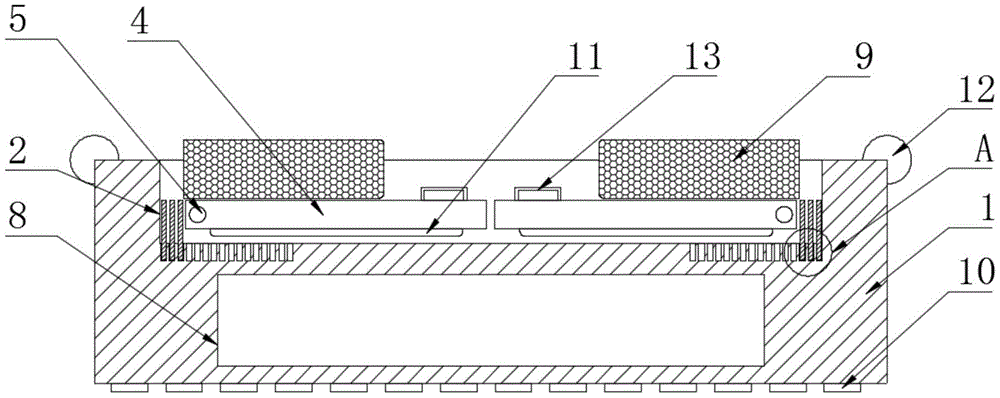

图1为本实用新型的整体结构示意图。

图2为本实用新型的图1中A处局部结构示意图。

图3为本实用新型的装置在使用时结构示意图。

图4为本实用新型的装置使用时侧面剖视图。

图5为本实用新型中摩擦垫的结构示意图。

附图标记为：1固定盒、2放置槽、3滑动槽、4支撑板、5转动轴、6卡槽、7卡板、8安装槽、9承载块、10摩擦垫、11缓冲垫、12缓冲圈、13把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-5所示的一种音乐盒的固定安装结构，包括固定盒1，所述固定盒1顶部设置有放置槽2，所述放置槽2内壁两侧均设置有滑动槽3，所述放置槽2内部设置有两个支撑板4，所述支撑板4远离放置槽2内壁的一侧设置有把手13，两个所述支撑板4两侧均设置有转动轴5，所述放置槽2底部两端均设置有若干卡槽6，所述卡槽6内部设置有卡板7，所述放置槽2底部设置有安装槽8，所述安装槽8内部设置有承载块9，所述承载块9与安装槽8之间形成有缝隙，所述固定盒1底部均匀设置有多个摩擦垫10，固定盒1底部的摩擦垫10，可以提高固定盒1与桌面之间的摩擦力，从而提高了固定盒1放置在桌面上的稳定性，而使用完成时，可以将承载块9从安装槽8内取出，再将音乐盒从放置槽2内取出来，放置到安装槽8内，放倒两个支撑板4，两个承载板分别放置到对应的支撑板4上，可以减少装置占用的空间，使固定盒1和音乐盒合二为一，便于存放，提高了设备的实用性，且音乐盒放置到固定盒1内，也可以对音乐盒的安全起到保护作用。

进一步的，所述支撑板4面向放置槽2的一侧设置有缓冲垫11，所述缓冲垫11由橡胶材料制成，两个所述支撑板4相对一侧形成有缝隙，支撑板4一侧的缓冲垫11，可以在音乐盒与支撑板4之间形成一个缓冲区，从而防止支撑板4对音乐盒挤压造成损伤，而固定盒1两端均设置有缓冲圈12，可以在固定盒1摔倒时，对固定盒1进行缓冲，减少音乐盒受到的损伤。

进一步的，所述卡板7与卡槽6相配合，所述卡板7底部两侧均设置有防滑纹路。

进一步的，所述固定盒1两端均设置有缓冲圈12，所述缓冲圈12和摩擦垫10均由橡胶材料制成。

进一步的，所述转动轴5与滑动槽3相配合，所述卡板7数量设置为两组，每组所述卡板7的数量均设置为三个。

进一步的，所述承载块9的数量设置为两个，所述放置槽2的长度大于安装槽8的长度。

本实用新型工作原理：

参照说明书附图1-5，在使用时，拉动把手13，可以拉动支撑板4，将音乐盒摆放在两个支撑板4之间，移动支撑板4，使支撑板4两侧的转动轴5在滑动槽3内移动，两个支撑板4可以对音乐盒进行固定，在拔出两侧的卡板7，放置到贴近支撑板4一侧的卡槽6内，通过卡板7对支撑板4进行固定，而由于安装槽8内部设置有承载块9，可以降低装置整体的重心，且固定盒1底部的摩擦垫10，可以提高固定盒1与桌面之间的摩擦力，从而提高了固定盒1放置在桌面上的稳定性，而使用完成时，可以将承载块9从安装槽8内取出，再将音乐盒从放置槽2内取出来，放置到安装槽8内，放倒两个支撑板4，两个承载板分别放置到对应的支撑板4上，可以减少装置占用的空间，使固定盒1和音乐盒合二为一，便于存放，提高了设备的实用性，且音乐盒放置到固定盒1内，也可以对音乐盒的安全起到保护作用；

参照说明书附图3，在使用时，支撑板4一侧的缓冲垫11，可以在音乐盒与支撑板4之间形成一个缓冲区，从而防止支撑板4对音乐盒挤压造成损伤，而固定盒1两端均设置有缓冲圈12，可以在固定盒1摔倒时，对固定盒1进行缓冲，减少音乐盒受到的损伤。

最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；

其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；

最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
