技术领域

本实用新型涉及会计用品技术领域，具体为一种新型会计用孔深可调节的打孔装置。

背景技术

打孔装置是财务室中会用到的工具，通过打孔装置对纸张进行打孔，根据使用者的需要使用，但是现在用到的打孔装置稳定性差，打孔深度不方便调节，所以设计一种财会用打孔装置来解决这一问题。

实用新型内容

本实用新型解决的技术问题在于克服现有技术的打孔深度不可调节和纸屑难以收集等缺陷，提供一种新型会计用孔深可调节的打孔装置。所述一种新型会计用孔深可调节的打孔装置具有打孔深度可调节和纸屑容易收集等特点。

为实现上述目的，本实用新型提供如下技术方案：包括底壳和上壳，所述底壳的顶部开孔固定安装有固定螺母，所述上壳的外壁开设有与固定螺母匹配的外螺纹，且所述上壳通过固定螺母活动连接底壳，所述上壳的顶部开设有上腔，所述上腔的内壁固定安装有马达，所述底壳的顶部外壁固定安装有开关，所述开关与马达电性连接，所述马达的输出端固定安装有凸轮，所述凸轮的下方设置有凸轮板，所述凸轮板，的底部外壁固定安装有竖杆，所述上腔的下方设置有下腔，所述下腔开设在上壳的内壁，且所述下腔的内壁安装有弹簧，所述上壳的底部向上开设有凹槽，所述竖杆的底部穿过下腔的弹簧延伸至凹槽中，且所述竖杆的底部中心外壁固定安装有打孔头，所述底壳的内腔中设置有除纸结构，所述底壳的底部内腔上固定安装有缓冲板，所述缓冲板的右方设置有通管，所述通管的底部贯穿底壳的底板延伸至底壳的外侧。

优选的，所述除纸结构包括导杆和两个第一连接板，所述导杆的左右两端均固定连接第一连接板，每个所述第一连接板的另一端固定连接底壳的内壁，所述导杆的外壁活动连接有导套，所述导套的底部外壁固定安装有竖板，所述竖板的底部与缓冲板的外壁相互接触，所述导套的前壁固定安装有第二连接板，所述底壳的外壁开设有通孔，所述第二连接板的另一端穿过底壳外壁的通孔固定安装有推板。

优选的，所述底壳的外壁开设有进出纸张孔，所述进出纸张孔位于推板的下方。

优选的，所述马达、凸轮、凸轮板、竖杆和弹簧在上壳的内腔中为同轴心设置。

优选的，所述底壳的外壁开设有透明板，所述透明板和凹槽为同水平设置。

与现有技术相比，本实用新型的有益效果是：通过固定螺丝和上壳外壁的内螺纹，可以实现打孔头进行上下位置的调节，以此适用于不同高度的打孔工作，通过透明板可以观察底壳内部缓冲板的高度，以便于调节打孔的深度；通过马达的驱动，可以实现自动打孔的工作，避免了会计人员的手动打孔操作，节约了人力，并且提高了工作效率；通过设置除纸结构，可以实现对打孔过后残余的废屑，进行收集等工作，避免了过多的打孔细纸屑堵塞进出纸张孔和底壳的情况，保障了正常的工作。

附图说明

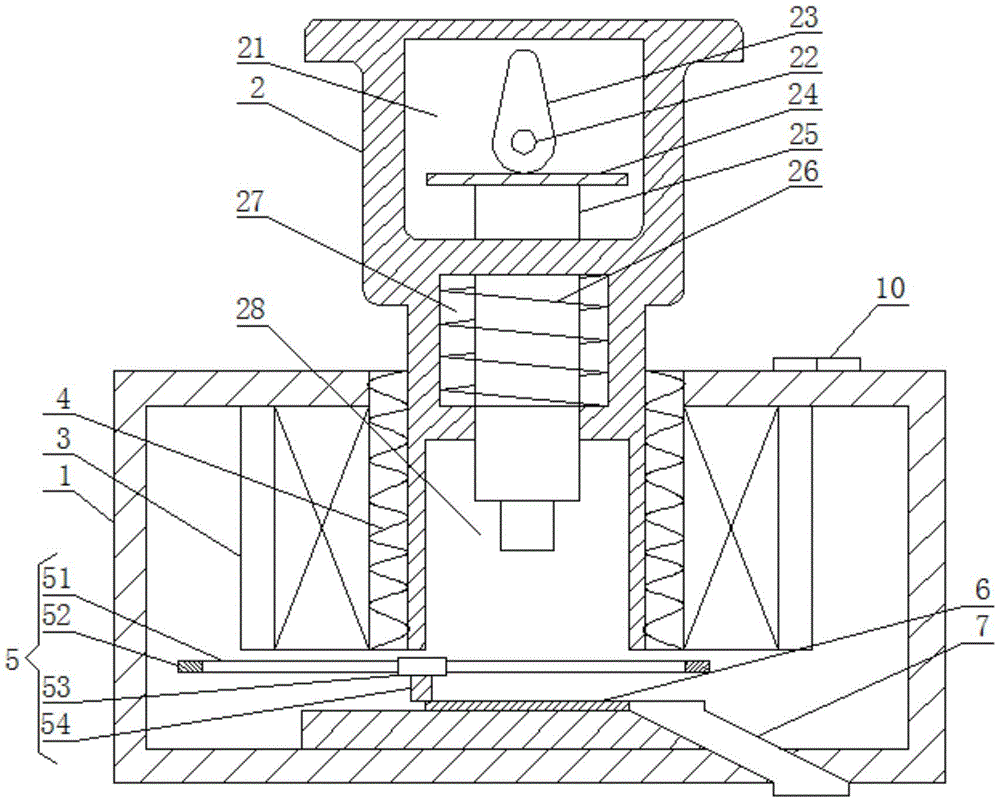

图1为本实用新型的内部结构图；

图2为本实用新型除纸结构的侧视图；

图3为本实用新型的外部示意图。

图中标号：1、底壳；2、上壳；21、上腔；22、马达；23、凸轮；24、凸轮板；25、竖杆；26、弹簧；27、下腔；28、凹槽；3、固定螺母；4、外螺纹；5、除纸结构；51、导杆；52、第一连接板；53、导套；54、竖板；55、第二连接板；56、推板；6、缓冲板；7、通管；8、进出纸张孔；9、透明板；10、开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种新型会计用孔深可调节的打孔装置，包括底壳1和上壳2，底壳1的顶部开孔固定安装有固定螺母3，上壳2的外壁开设有与固定螺母3匹配的外螺纹4，且上壳2通过固定螺母3活动连接底壳1，上壳2的顶部开设有上腔21，上腔21的内壁固定安装有马达22，底壳1的顶部外壁固定安装有开关10，开关10与马达22电性连接，马达22的输出端固定安装有凸轮23，凸轮23的下方设置有凸轮板24，凸轮板24，的底部外壁固定安装有竖杆25，上腔21的下方设置有下腔27，下腔27开设在上壳2的内壁，且下腔27的内壁安装有弹簧26，马达22、凸轮23、凸轮板24、竖杆25和弹簧26在上壳2的内腔中为同轴心设置，上壳2的底部向上开设有凹槽28，竖杆25的底部穿过下腔27的弹簧延伸至凹槽28中，且竖杆25的底部中心外壁固定安装有打孔头，底壳1的内腔中设置有除纸结构5，除纸结构5包括导杆51和两个第一连接板52，导杆51的左右两端均固定连接第一连接板52，每个第一连接板52的另一端固定连接底壳1的内壁，导杆51的外壁活动连接有导套53，导套53的底部外壁固定安装有竖板54，竖板54的底部与缓冲板6的外壁相互接触，导套53的前壁固定安装有第二连接板55，底壳1的外壁开设有通孔，第二连接板55的另一端穿过底壳1外壁的通孔固定安装有推板56，底壳1的外壁开设有进出纸张孔8，进出纸张孔8位于推板56的下方，底壳1的底部内腔上固定安装有缓冲板6，缓冲板6的右方设置有通管7，通管7的底部贯穿底壳1的底板延伸至底壳1的外侧，底壳1的外壁开设有透明板9，透明板9和凹槽28为同水平设置。

工作原理，本实用新型首先通过内螺纹4和底壳1顶部固定螺母3的配合，可以实现上壳2进行高度的调整，并且通过底壳1外壁的透明窗9，可以在外部观察底壳1内腔的情况，调节到合适位置时，通过开关10打开马达22，马达22可以带动凸轮23进行转动，通过凸轮23和凸轮板24的配合，以及弹簧26的压缩与复位，进而可以带动竖杆25底部的打孔头进行上下运动，与缓冲板6配合，可以实现会计财务的打孔操作，同时，可以推动底壳1外壁的推板56，通过导杆51和导套53的活动连接，带动导套53底部的竖板54向右运动，可以将碎屑从缓冲板56上推入通管7，进行排出和收集工作。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
