技术领域

本实用新型涉及刀具技术领域，尤其是一种便于划开扬琴琴竹的皮管的装置。

背景技术

套设在扬琴琴竹上的皮管的规格通常为内径1mm，外径3.5mm，皮管长度尺寸为4.5-5.5cm，皮管的上端中部的长缝的长度尺寸为3.5-4.5cm。在套设前，需先从长皮管上取下长度尺寸为4.5-5.5cm的一小段，然后将普通的剪刀的一片剪刀片从皮管的一端扎入皮管内，一边向前推移，一边将皮管剪开，使皮管的上端中部形成一条长度尺寸为3.5-4.5cm的长缝。由于皮管富有弹性且外径较小，加上剪刀片的刀尖非常尖锐，在向前推移的过程中，不仅对操作者的手指存在安全隐患，剪出的长缝往往也不够规范。对于扬琴初学者和女生而言难以在短时间内熟练掌握。经检索，目前尚无适用于划开扬琴琴竹的皮管的刀具。

实用新型内容

本实用新型的目的是提供一种刀具，适用于划开扬琴琴竹的皮管，不仅能消除对操作者的手指存在的安全隐患，划开的长缝也较为规范。特别适合扬琴初学者和女生使用。

本实用新型的技术方案是：设计制造一种便于划开扬琴琴竹的皮管的装置，所述装置包括圆柱形手柄、方柱形刀座、刀具组件和圆柱形插柱。

所述的圆柱形手柄的右端面设有上方形槽和下方形槽。

所述的上方形槽与方柱形刀座左端一体成型的上方柱紧配合。

所述的方柱形刀座的上端沿左、右长度方向设有刀柄导向槽，刀柄导向槽的下端设有相通的上刀槽，刀柄导向槽的前、后宽度尺寸大于上刀槽的前、后宽度尺寸，上刀槽的前、后壁厚沿左、右长度方向分别设有与上刀槽垂直并且相通的前方形销导向槽和后方形销导向槽。

所述的刀具组件包括摁压部、圆柱形刀柄、挡圈、压缩弹簧和刀片。

所述的摁压部下端的螺纹孔与圆柱形刀柄上部的外螺纹配合联接。

所述的圆柱形刀柄的下部穿过压缩弹簧的内孔和挡圈的中心孔，圆柱形刀柄下端的中方形槽与刀片的上部镶嵌、焊接在一起。

所述的压缩弹簧的上端与摁压部的下端面顶紧在一起，压缩弹簧的下端与挡圈的上端面顶紧在一起。

所述的挡圈的下端面与方柱形刀座的上端压紧在一起。

所述的圆柱形刀柄和刀片能分别在刀柄导向槽内和上刀槽内同时左、右滑动。

所述的刀片沿上、下方向设有与方形销适配的方形孔，方形销前端的螺杆穿过后方形销导向槽、方形孔和前方形销导向槽后用螺母锁紧在一起。

所述的下方形槽与圆柱形插柱左端一体成型的下方柱紧配合。

所述的圆柱形插柱沿左、右长度方向设有与上刀槽对应的下刀槽。

所述的圆柱形插柱的右端设为椎体，圆柱形插柱的长度尺寸大于方柱形刀座的长度尺寸。

所述的方柱形刀座的下端面与圆柱形插柱的上端面之间的缝隙的上、下高度尺寸大于扬琴琴竹的皮管的管壁的厚度尺寸。

所述的圆柱形插柱的长度尺寸与皮管的长度尺寸相同，圆柱形插柱的直径大于皮管的内径。

所述的刀柄导向槽、上刀槽、下刀槽、前方形销导向槽和后方形销导向槽的长度尺寸与皮管的上端中部的长缝的长度尺寸相同。

所述的圆柱形插柱的长度尺寸设为4.5-5.5cm，圆柱形插柱的直径设为1.5mm，刀柄导向槽、上刀槽、下刀槽、前方形销导向槽和后方形销导向槽的长度尺寸设为3.5-4.5cm。

所述的圆柱形手柄、方柱形刀座、圆柱形插柱、摁压部、圆柱形刀柄和挡圈的材质为合金，刀片的材质为不锈钢。

由于圆柱形插柱的右端设为椎体，且圆柱形插柱的长度尺寸大于方柱形刀座的长度尺寸，便于将圆柱形插柱插入内径仅1mm的皮管内。

由于方柱形刀座的下端面与圆柱形插柱的上端面之间的缝隙的上、下高度尺寸大于扬琴琴竹的皮管的管壁的厚度尺寸，便于将皮管套设在圆柱形插柱的外径端上。

由于圆柱形插柱的长度尺寸与皮管的长度尺寸相同，能通过圆柱形插柱量好皮管所需的长度尺寸，为量取皮管提供方便。

由于圆柱形插柱的直径大于皮管的内径，插设在皮管内后，能使皮管处于绷紧状态，便于刀刃轻松划开皮管。

由于刀片沿上、下方向设有与方形销适配的方形孔，通过方形销将刀片活动固定在上刀槽内，既能防止刀片从上刀槽内脱出，又能防止刀片向下穿过下刀槽而割破圆柱形插柱下方的皮管的管壁。

用手指摁压摁压部时，刀片能向下插入下刀槽内，松开摁压部上的手指时，在压缩弹簧的弹力作用下，刀片随着圆柱形刀柄向上弹起并移入上刀槽内。

操作时，先通过圆柱形插柱量好皮管所需的长度尺寸，然后用剪刀剪下一小段，再通过椎体将圆柱形插柱插设在皮管内，使皮管的一端抵达圆柱形手柄的右端面，用手指摁压住摁压部并向右推移，即可安全、规范地在皮管的上端中部划开一条长缝。

本实用新型适用于划开扬琴琴竹的皮管，不仅能消除对操作者的手指存在的安全隐患，划开的长缝也较为规范。特别适合扬琴初学者和女生使用。

附图说明

本实用新型的具体结构由以下的实施例及其附图给出。

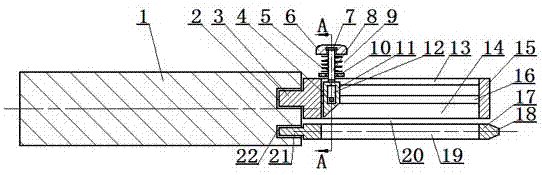

图1是本实用新型的具体结构的结构示意图。

图2是本实用新型的图1的A-A剖视图。

图3是扬琴琴竹的皮管的结构示意图。

图中1-圆柱形手柄，2-上方形槽，3-上方柱，4-方形销，5-压缩弹簧，6-摁压部，7-螺纹孔，8-圆柱形刀柄，9-刀具组件，10-挡圈，11-刀片，12-方形孔，13-刀柄导向槽，14-上刀槽，15-方柱形刀座，16-后方形销导向槽，17-圆柱形插柱，18-椎体，19-下刀槽，20-缝隙，21-下方柱，22-下方形槽，23-中方形槽，24-前方形销导向槽，25-螺母，26-螺杆，27-皮管，28-长缝。

具体实施方式

下面结合实施例对本实用新型做进一步的说明。

实施例：如图1-3所示，设计制造一种便于划开扬琴琴竹的皮管的装置，装置包括圆柱形手柄1、方柱形刀座15、刀具组件9和圆柱形插柱17。

圆柱形手柄1的右端面设有上方形槽2和下方形槽22。

上方形槽2与方柱形刀座15左端一体成型的上方柱3紧配合。

方柱形刀座15的上端沿左、右长度方向设有刀柄导向槽13，刀柄导向槽13的下端设有相通的上刀槽14，刀柄导向槽13的前、后宽度尺寸大于上刀槽14的前、后宽度尺寸，上刀槽14的前、后壁厚沿左、右长度方向分别设有与上刀槽14垂直并且相通的前方形销导向槽24和后方形销导向槽16。

刀具组件9包括摁压部6、圆柱形刀柄8、挡圈10、压缩弹簧5和刀片11。

摁压部6下端的螺纹孔7与圆柱形刀柄8上部的外螺纹配合联接。

圆柱形刀柄8的下部穿过压缩弹簧5的内孔和挡圈10的中心孔，圆柱形刀柄8下端的中方形槽23与刀片11的上部镶嵌、焊接在一起。

压缩弹簧5的上端与摁压部6的下端面顶紧在一起，压缩弹簧5的下端与挡圈10的上端面顶紧在一起。

挡圈10的下端面与方柱形刀座15的上端压紧在一起。

圆柱形刀柄8和刀片11能分别在刀柄导向槽13内和上刀槽14内同时左、右滑动。

刀片11沿上、下方向设有与方形销4适配的方形孔12，方形销4前端的螺杆26穿过后方形销导向槽16、方形孔12和前方形销导向槽24后用螺母25锁紧在一起。

下方形槽22与圆柱形插柱17左端一体成型的下方柱21紧配合。

圆柱形插柱17沿左、右长度方向设有与上刀槽14对应的下刀槽19。

圆柱形插柱17的右端设为椎体18，圆柱形插柱17的长度尺寸大于方柱形刀座15的长度尺寸。

方柱形刀座15的下端面与圆柱形插柱17的上端面之间的缝隙20的上、下高度尺寸大于扬琴琴竹的皮管27的管壁的厚度尺寸。

圆柱形插柱17的长度尺寸与皮管27的长度尺寸相同，圆柱形插柱17的直径大于皮管27的内径。

刀柄导向槽13、上刀槽14、下刀槽19、前方形销导向槽24和后方形销导向槽16的长度尺寸与皮管27的上端中部的长缝28的长度尺寸相同。

圆柱形插柱17的长度尺寸设为5.0cm，圆柱形插柱17的直径设为1.5mm，刀柄导向槽13、上刀槽14、下刀槽19、前方形销导向槽24和后方形销导向槽16的长度尺寸设为4.0cm。

圆柱形手柄1、方柱形刀座15、圆柱形插柱17、摁压部6、圆柱形刀柄8和挡圈10的材质为合金，刀片11的材质为不锈钢。

本实用新型的工作情况是：操作时，先通过圆柱形插柱从长皮管上量好长度尺寸为5.0cm的一小段皮管，用剪刀剪下，然后通过椎体将圆柱形插柱插设在皮管内，使皮管的一端抵达圆柱形手柄的右端面，用手指摁压住摁压部并向右推移，即可安全、规范地在皮管的上端中部剪开一条长度尺寸为4.0cm的长缝。
