技术领域

本实用新型涉及通信设备技术领域，尤其涉及一种室外通信设备平台。

背景技术

基站即公用移动通信基站是无线电台站的一种形式，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台；

然而现有的室外通信设备平台的稳定性较差，不能应对室外的恶劣天气，使用寿命较低。

实用新型内容

本实用新型的目的是为了解决现有技术中存在室外通信设备平台的稳定性较差，不能应对室外的恶劣天气，使用寿命较低的缺点，而提出的一种室外通信设备平台。

为了实现上述目的，本实用新型采用了如下技术方案：

一种室外通信设备平台，包括安装板，所述安装板的顶部固定安装有防护箱，防护箱的一侧转动安装有箱盖，防护箱内放置有通信器，防护箱的两侧均固定安装有加固臂，两个加固臂的一端均固定连接在安装板的顶部，所述通信器上固定连接有通信杆，通信杆上转动安装有信号板，信号板的底部固定连接有第一固定座，第一固定座上转动安装有第一支撑臂，所述防护箱的顶部开设有第一滑槽，第一滑槽内滑动安装有第一移动座，第一支撑臂的一端转动安装在第一移动座上，第一移动座的一侧开设有螺纹孔，螺纹孔内螺纹安装有丝杆，丝杆的一端转动安装在第一滑槽的一侧内壁上，防护箱的一侧固定连接有电机，电机的输出轴固定连接在丝杆的一端。

优选的，所述信号板的底部固定连接有第二固定座，第二固定座上转动安装有第二支撑臂，防护箱的顶部开设有第二滑槽，第二滑槽内滑动安装有第二移动座，第二支撑臂的一端转动安装在第二移动座上，第二固定座带动第二支撑臂转动，第二支撑臂在第二移动座上转动并带动第二移动座移动。

优选的，所述第二滑槽的底部内壁上开设有多个卡槽，第二移动座的底部开设有压簧槽，压簧槽内滑动安装有卡块，卡块与卡槽相适配，卡块的顶部焊接有压簧，压簧的顶端焊接在压簧槽的顶部内壁上，压簧的弹性作用带动卡块滑入卡槽内，即可固定第二移动座移动后的位置。

优选的，所述第一移动座的顶部开设有凹槽，第一支撑臂转动安装在凹槽内，第一支撑臂在凹槽内转动，可以稳定第一支撑臂转动时的位置。

优选的，所述第一移动座的两侧均固定连接有滑块，第一滑槽的两侧内壁上均开设有固定槽，滑块滑动安装在对应的固定槽内，第一移动座移动时带动滑块在固定槽内滑动，可以稳定第一移动座移动时的位置。

与现有技术相比，本实用新型的有益效果在于：

（1）本方案通过将通信器放置在防护箱内，防护箱可对通信器进行防护，防雨防尘效果好，两个加固臂可稳定防护箱的位置，第一支撑臂和第二支撑臂可稳定信号板和通信杆的位置，电机带动丝杆转动，第一移动座带动第一支撑臂移动，第一支撑臂在第一移动座和第一固定座上转动；

（2）本方案通过第一固定座带动信号板转动，第二固定座带动第二支撑臂转动，第二移动座带动卡块移动，卡块受卡槽内壁的挤压滑出卡槽，压簧的弹性作用带动卡块滑入卡槽内，即可固定第二移动座移动后的位置；

本实用新型结构合理，操作方便，该室外通信设备平台的稳定性较好，能应对室外的恶劣天气，使用寿命较高。

附图说明

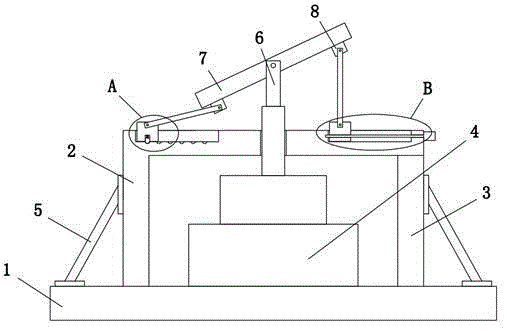

图1为本实用新型提出的一种室外通信设备平台的主视结构示意图；

图2为本实用新型提出的一种室外通信设备平台的A部分结构示意图；

图3为本实用新型提出的一种室外通信设备平台的B部分结构示意图。

图中：1、安装板；2、防护箱；3、箱盖；4、通信器；5、加固臂；6、通信杆；7、信号板；8、第一固定座；9、第一支撑臂；10、第一滑槽；11、第一移动座；12、丝杆；13、电机；14、第二移动座；15、第二支撑臂；16、第二滑槽；17、卡槽；18、卡块；19、压簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种室外通信设备平台，包括安装板1，安装板1的顶部固定安装有防护箱2，防护箱2的一侧转动安装有箱盖3，防护箱2内放置有通信器4，防护箱2的两侧均固定安装有加固臂5，两个加固臂5的一端均固定连接在安装板1的顶部，通信器4上固定连接有通信杆6，通信杆6上转动安装有信号板7，信号板7的底部固定连接有第一固定座8，第一固定座8上转动安装有第一支撑臂9，防护箱2的顶部开设有第一滑槽10，第一滑槽10内滑动安装有第一移动座11，第一支撑臂9的一端转动安装在第一移动座11上，第一移动座11的一侧开设有螺纹孔，螺纹孔内螺纹安装有丝杆12，丝杆12的一端转动安装在第一滑槽10的一侧内壁上，防护箱2的一侧固定连接有电机13，电机13的输出轴固定连接在丝杆12的一端。

本实施例中，信号板7的底部固定连接有第二固定座，第二固定座上转动安装有第二支撑臂15，防护箱2的顶部开设有第二滑槽16，第二滑槽16内滑动安装有第二移动座14，第二支撑臂15的一端转动安装在第二移动座14上，第二固定座带动第二支撑臂15转动，第二支撑臂15在第二移动座14上转动并带动第二移动座14移动。

本实施例中，第二滑槽16的底部内壁上开设有多个卡槽17，第二移动座14的底部开设有压簧槽，压簧槽内滑动安装有卡块18，卡块18与卡槽17相适配，卡块18的顶部焊接有压簧19，压簧19的顶端焊接在压簧槽的顶部内壁上，压簧19的弹性作用带动卡块18滑入卡槽17内，即可固定第二移动座14移动后的位置。

本实施例中，第一移动座11的顶部开设有凹槽，第一支撑臂9转动安装在凹槽内，第一支撑臂9在凹槽内转动，可以稳定第一支撑臂9转动时的位置。

本实施例中，第一移动座11的两侧均固定连接有滑块，第一滑槽10的两侧内壁上均开设有固定槽，滑块滑动安装在对应的固定槽内，第一移动座11移动时带动滑块在固定槽内滑动，可以稳定第一移动座11移动时的位置。

本实施例中，工作人员对各部件进行检查，确保无误后才可进行使用，通过将通信器4放置在防护箱2内，防护箱2可对通信器4进行防护，防雨防尘效果好，两个加固臂5可稳定防护箱2的位置，安装板1可通过膨胀螺丝安装在室外墙面上，第一支撑臂9和第二支撑臂15可稳定信号板7和通信杆6的位置，需要调节信号板7的角度时，电机13带动丝杆12转动，丝杆12带动第一移动座11在第一滑槽10内滑动，第一移动座11带动第一支撑臂9移动，第一支撑臂9在第一移动座11和第一固定座8上转动，通过第一固定座8带动信号板7转动，同时信号板7带动第二固定座转动，第二固定座带动第二支撑臂15转动，第二支撑臂15在第二移动座14上转动并带动第二移动座14移动，第二移动座14带动卡块18移动，卡块18受卡槽17内壁的挤压滑出卡槽17，卡块18移动到另一个卡槽17的位置后，压簧19的弹性作用带动卡块18滑入卡槽17内，即可固定第二移动座14移动后的位置，本实用新型结构合理，操作方便，该室外通信设备平台的稳定性较好，能应对室外的恶劣天气，使用寿命较高。

本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。
