技术领域

本实用新型涉及机柜配件相关技术领域，具体是一种配置有可拆卸底座的户外通信机柜。

背景技术

户外通信机柜是户外机柜的一种，指直接处于自然气候影响下，由金属或非金属材料制成，不允许无权限操作者进入操作的柜体，为无线通信站点或有线网络站点工作站提供户外物理工作环境和安全系统的设备。

而现有的户外通信机柜往往将底座的各个部件焊接在一起形成整体，底座不可拆卸，这种固定结构造成整个底座焊接困难，在整个后续维修阶段，增加工人劳动量，整个机柜移动定位非常不便，影响其使用实用性，需要进行问题的解决。

实用新型内容

本实用新型的目的在于提供一种配置有可拆卸底座的户外通信机柜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如权利要求1-4所述的技术方案：

一种配置有可拆卸底座的户外通信机柜，包括通信机柜和支撑底座，所述支撑底座的左上角和右上角座体内各开设有一个锁合腔，在锁合腔中呈竖直转动状态设置有短螺杆且呈竖直固定状态设置有短导杆，短螺杆由外部的操作柄驱动转动，在短螺杆和短导杆上配合有升降块，升降块左侧部分贯通的螺纹孔与短螺杆啮合配合在一起，升降块右侧部分贯通的导向孔与短导杆滑动配合在一起，在锁合腔的内侧侧壁下部位置上水平贯穿有锁合插杆，锁合插杆锁合插杆的端部适配插入通信机柜上开设的锁合插槽中，传动短杆的一端与锁合插杆的另一端铰接在一起，传动短杆的另一端对应铰接在升降块上，所述支撑底座的下部开设有移动轮收纳腔且在移动轮收纳腔内水平设置有升降板，在移动轮收纳腔的左右两侧对称位置上各呈竖直固定状态设置有四个导向长柱，四个导向长柱对应贯穿升降板的四个拐角设置，所述升降板的底板面四角位置上各安装有一个移动轮，所述升降板的上板面左右两侧对应开设有限位导轨，左侧的限位导轨的轨槽右端和右侧的限位导轨的轨槽左端各对应限位有一个位移滑块，传动长杆的一端向下铰接在位移滑块上，传动长杆的另一端向上铰接在移动轮收纳腔的顶壁上，伸缩气缸的头部水平向左固定在左侧的位移滑块上，伸缩气缸的尾部水平向右固定在右侧的位移滑块上。

作为本实用新型进一步的方案：通信机柜直接放置在支撑底座上。

作为本实用新型再进一步的方案：在每个导向长柱的柱体上对应套设一个减震压簧。

作为本实用新型再进一步的方案：所述减震压簧的顶端向上固定在升降板上，所述减震压簧的底端向下固定在支撑底座上。

与现有技术相比，本实用新型的有益效果是：

加装有升降块、短螺杆、短导杆、传动短杆、锁合插杆、锁合插槽和操作柄，使得通信机柜能够与支撑底座进行快速的脱离安装，解决了传统一体固定式的通信机柜无法与底座脱离的问题，实用性强。

加装有升降板、移动轮、伸缩气缸、位移滑块、传动长杆和导向长柱，使得整个通信机柜能够进行快速的移动定位，解决了传统一体固定式的通信机柜移动不便的问题，进一步提高了机柜的实用性，适合在各种户外通信机柜上配置使用。

附图说明

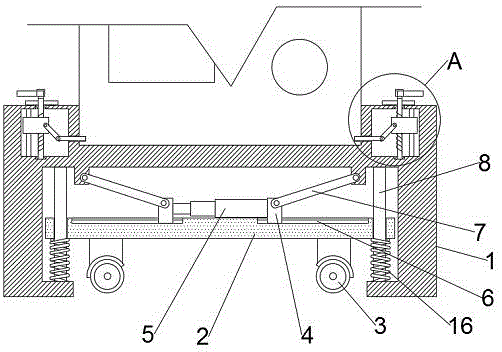

图1为一种配置有可拆卸底座的户外通信机柜的结构示意图。

图2为图1中A处的放大结构示意图。

图3为一种配置有可拆卸底座的户外通信机柜中升降块的俯视结构示意图。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种配置有可拆卸底座的户外通信机柜，包括通信机柜和支撑底座1，通信机柜直接放置在支撑底座1上，所述支撑底座1的左上角和右上角座体内各开设有一个锁合腔，在锁合腔中呈竖直转动状态设置有短螺杆10且呈竖直固定状态设置有短导杆11，短螺杆10由外部的操作柄15驱动转动，在短螺杆10和短导杆11上配合有升降块9，升降块9左侧部分贯通的螺纹孔与短螺杆10啮合配合在一起，升降块9右侧部分贯通的导向孔与短导杆11滑动配合在一起，在锁合腔的内侧侧壁下部位置上水平贯穿有锁合插杆13，锁合插杆13锁合插杆13的端部适配插入通信机柜上开设的锁合插槽14中，传动短杆12的一端与锁合插杆13的另一端铰接在一起，传动短杆12的另一端对应铰接在升降块9上。

所述支撑底座1的下部开设有移动轮收纳腔且在移动轮收纳腔内水平设置有升降板2，在移动轮收纳腔的左右两侧对称位置上各呈竖直固定状态设置有四个导向长柱8，四个导向长柱8对应贯穿升降板2的四个拐角设置，在每个导向长柱8的柱体上对应套设一个减震压簧16，减震压簧16的顶端向上固定在升降板2上，减震压簧16的底端向下固定在支撑底座1上，所述升降板2的底板面四角位置上各安装有一个移动轮3，所述升降板2的上板面左右两侧对应开设有限位导轨6，左侧的限位导轨6的轨槽右端和右侧的限位导轨6的轨槽左端各对应限位有一个位移滑块4，传动长杆7的一端向下铰接在位移滑块4上，传动长杆7的另一端向上铰接在移动轮收纳腔的顶壁上，伸缩气缸5的头部水平向左固定在左侧的位移滑块4上，伸缩气缸5的尾部水平向右固定在右侧的位移滑块4上。

通过本实用新型设计的一种配置有可拆卸底座的户外通信机柜，加装有升降块9、短螺杆10、短导杆11、传动短杆12、锁合插杆13、锁合插槽14和操作柄15，使得通信机柜能够与支撑底座1进行快速的脱离安装，应用时只需正向或反向拧动操作柄15即可，由于升降块9配合在短螺杆10和短导杆11上，升降块9随即产生高度上的变化，下移后的升降块9会通过传动短杆12给锁合插杆13施加一个推力，锁合插杆13插入在锁合插槽14内实现通信机柜的锁死，上移后的升降块9会通过传动短杆12锁合插杆13施加一个拉力，锁合插杆13从锁合插槽14内脱出，实现通信机柜与支撑底座1的分离，解决了传统一体固定式的通信机柜无法与底座脱离的问题，实用性强；并且，加装有升降板2、移动轮3、伸缩气缸5、位移滑块4、传动长杆7和导向长柱8，使得整个通信机柜能够进行快速的移动定位，应用时只需控制伸缩气缸5伸长，两个位移滑块4同步向外远离，变化后的两个传动长杆7将升降板2向下推动，移动轮3伸出移动轮收纳腔后进行地面的支撑，整个支撑底座1被向上顶起，实现通信机柜的移动，解决了传统一体固定式的通信机柜移动不便的问题，进一步提高了机柜的实用性，适合在各种户外通信机柜上配置使用。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接;可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
