技术领域

本实用新型涉及服装加工技术领域，具体为一种童装用小型双面压衬机。

背景技术

压衬机是服装制造领域必不可少的设备之一，主要用于粘合布料和衬里，压衬机主要通过加热电加热管使其达到一定温度，然后将需要粘合的布料和衬里放在压衬机上，电加热管对布料和衬里施加一定的压力，在电加热管的带动下布料和衬里随电加热管传送至设备出口出，布料和衬里在电加热管的热量作用下粘合在一起。

对于加工童装用的双面压衬机，一般需要采用小型压衬机，而市面上常见的压衬机不但体型庞大且价格昂贵，操作麻烦。在中国专利CN204580015U，专利名称为一种小型压衬机，结构简单，制造方便，成本低廉特别有利于小型服装加工厂以及作坊，三层设计让操作更加稳定且方便灵活，可控的温度调节装置适用于各种服装衣料，较大的受热面积让压衬操作省时省力，提高压衬的工作效率，但是压衬需要手动操作，在实际应用中，往往因为受力不均匀导致对衣服的加热不均匀，影响压衬效果，且存在一定的安全隐患。

实用新型内容

为了克服现有技术方案的不足,本实用新型提供一种童装用小型双面压衬机，由手动压衬的方式改为电机驱动，保证了对衣服均匀加热，提高了热效率，增加了操作的安全性，可以有效解决背景技术中的问题。

本实用新型解决其技术问题所采用的技术方案是：一种童装用小型双面压衬机，包括底座和顶座，所述底座和顶座之间通过若干根驱动轴连接，所述底座底部固定安装有若干根伸缩杆，且在底座的顶部固定安装有绝热板，所述绝热板顶部固定安装有下加热板，所述顶座顶部设有电机，且在顶座的底部也固定安装有绝热板，所述绝热板底部固定安装有上加热板，所述下加热板和上加热板内部均设有若干个电热管，且在下加热板和上加热板的内侧连接有复合层，所述复合层内侧连接有特氟龙涂层。

作为本实用新型一种优选的技术方案，所述伸缩杆由两根钢管组成，且一根钢管的直径略低于另一根钢管，在两根钢管的连接处通过卡环固定连接。

作为本实用新型一种优选的技术方案，所述伸缩杆底部固定安装有万向轮，所述万向轮上设有刹车片。

作为本实用新型一种优选的技术方案，所述下加热板和上加热板的长度一致，且均小于绝热板。

作为本实用新型一种优选的技术方案，所述电热管的数量为3-5个，且等距离分布在下加热板和上加热板的内部。

作为本实用新型一种优选的技术方案，所述复合层的厚度为10-15mm，所述特氟龙涂层的厚度为5-10mm。

与现有技术相比，本实用新型的有益效果是：本实用新型由手动压衬的方式改为电机驱动，保证了对衣服均匀加热，提高了热效率，增加了操作的安全性，通过设置有伸缩杆，方便调整工作面的高度，通过在伸缩杆底部设有万向轮和刹车片，便于压衬机的移动和固定，通过设置有抗静电漆布和抗撕纤维布整体错位复合而成的复合层，提高了强度，防偏性能好，通过设置有特氟龙涂层，具有防水透气、耐脏、抗老化等作用，延长了压衬机的使用寿命。

附图说明

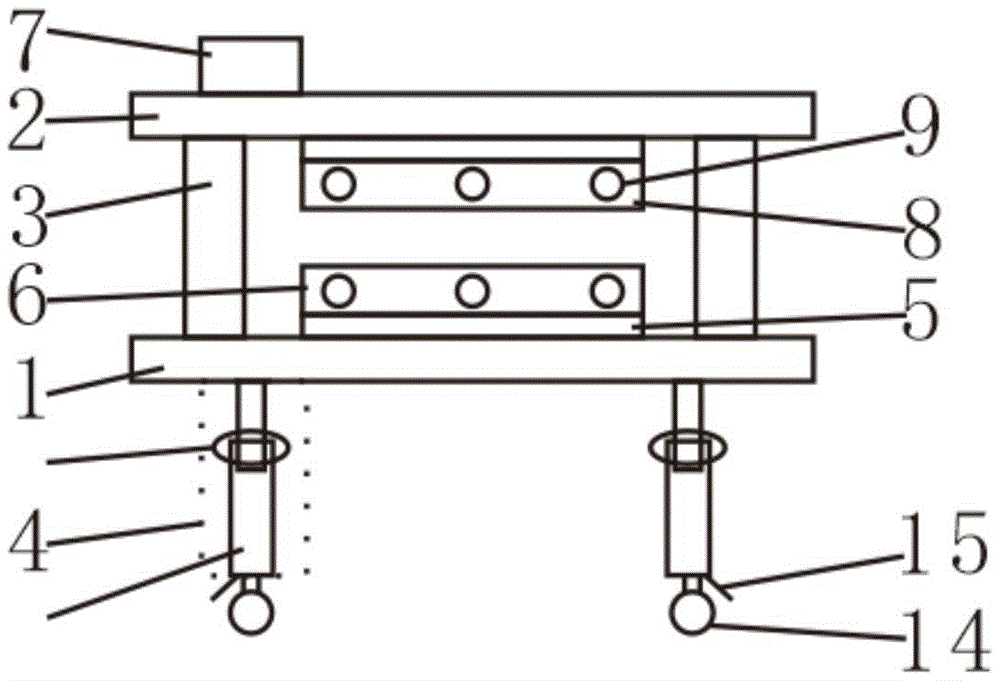

图1为本实用新型结构示意图；

图2为本实用新型下加热板结构示意图。

图中：1-底座；2-顶座；3-驱动轴；4-伸缩杆；5-绝热板；6-下加热板；7-电机；8-上加热板；9-电热管；10-复合层；11-特氟龙涂层；12-钢管；13-卡环；14-万向轮；15-刹车片。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

如图1所示，本实用新型提供了一种童装用小型双面压衬机，包括底座1和顶座2，所述底座1和顶座2之间通过若干根驱动轴3连接，由手动压衬的方式改为电机驱动，保证了对衣服均匀加热，提高了热效率，增加了操作的安全性，所述底座1底部固定安装有若干根伸缩杆4，所述伸缩杆4由两根钢管12组成，且一根钢管12的直径略低于另一根钢管12，在两根钢管12的连接处通过卡环13固定连接，方便调整工作面的高度，所述伸缩杆4底部固定安装有万向轮14，所述万向轮14上设有刹车片15，便于压衬机的移动和固定，且在底座1的顶部固定安装有绝热板5，所述绝热板5顶部固定安装有下加热板6，所述顶座2顶部设有电机7，且在顶座2的底部也固定安装有绝热板5。

如图1和图2所示，所述绝热板5底部固定安装有上加热板8，所述下加热板6和上加热板8内部均设有若干个电热管9，所述电热管9的数量为3-5个，且等距离分布在下加热板6和上加热板8的内部，所述下加热板6和上加热板8的长度一致，且均小于绝热板5，且在下加热板6和上加热板8的内侧连接有复合层10，所述复合层10内侧连接有特氟龙涂层11，所述复合层10的厚度为10-15mm，所述特氟龙涂层11的厚度为5-10mm，具有防水透气、耐脏、抗老化等作用，延长了压衬机的使用寿命。

另外的，在本实用新型中，还需要进一步说明的是：复合层由抗静电漆布和抗撕纤维布整体错位复合而成。

本实用新型的主要特点在于，本实用新型由手动压衬的方式改为电机驱动，保证了对衣服均匀加热，提高了热效率，增加了操作的安全性，通过设置有伸缩杆，方便调整工作面的高度，通过在伸缩杆底部设有万向轮和刹车片，便于压衬机的移动和固定，通过设置有抗静电漆布和抗撕纤维布整体错位复合而成的复合层，提高了强度，防偏性能好，通过设置有特氟龙涂层，具有防水透气、耐脏、抗老化等作用，延长了压衬机的使用寿命。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
