技术领域

本实用新型涉及提取装置技术领域，具体为一种洗衣液生产用香精提取装置。

背景技术

香精提取装置就是通过提取设备将香精提取出来的一种装置。主要由加热器、冷凝器、温度计及冷凝管等部件组成，主要应用于生物化学提取香精等领域，得到更广泛的应用。

但是现有的香精提取装置进行搅拌后混合物直接进行提取，这样存在一定的残渣影响提取的效果，而且使用之前装置内腔由于上次使用残留的气体会影响本次提取效果，并且一次冷凝效果不佳，影响效果。

实用新型内容

针对现有技术的不足，本实用新型提供了一种洗衣液生产用香精提取装置，解决了传统的香精提取装置进行搅拌后混合物直接进行提取，这样存在一定的残渣影响提取的效果，而且使用之前装置内腔由于上次使用残留的气体会影响本次提取效果的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种洗衣液生产用香精提取装置，包括搅拌箱和搅拌轴，所述搅拌箱内腔顶部安装有搅拌轴，所述搅拌箱两侧底部安装有气缸，所述气缸底部固定安装有压板，所述压板底部固定设有过滤箱，所述过滤箱内腔安装有过滤板，所述过滤箱一侧底部插接有输送管，所述输送管外侧安装有冷凝器，所述输送管另一端顶部插接有回流管，且回流管另一端插接于输送管一端，所述搅拌箱一侧顶端插接有排气管，所述排气管一端安装有排气箱。

优选的，所述排气箱包括活性炭和排气扇，所述活性炭位于排气箱内腔当中，所述排气扇位于排气箱内腔两端。

优选的，所述输送管一端安装有收集箱。

优选的，所述搅拌箱底部安装有下放管，且下放管贯穿压板，所述压板位于过滤箱内腔顶部，且下放管底端延伸至过滤箱内腔。

优选的，所述回流管中间端安装有抽取泵。

有益效果

本实用新型提供了一种洗衣液生产用香精提取装置。具备以下有益效果：

1、该洗衣液生产用香精提取装置，通过气缸带动压板对过滤箱内腔的物料进行挤压，这样液体流到过滤板的底部，然后通过输送管排放出去，而剩下的残渣则拦截在过滤板上，然后清理掉，过滤箱配合气缸以及压板的设置使其对粉碎搅拌后的流体进行压滤，这样即拦截了残渣又可以将残渣当中的残留的液体挤压出来，提高利用率。

2、该洗衣液生产用香精提取装置，通过回流管的设置使其进行双重冷凝，提高提取效果。

3、该洗衣液生产用香精提取装置，在进行搅拌粉碎之前可以通过排气扇将搅拌箱内腔的上次使用后残留的气体排除出去，这样避免上次使用残留的气体影响本次香精提取的纯度，气体通过排气管进入排气箱内腔经过活性炭过滤，这样避免气体残留的气味排放到大气当中，使其环境味道过重造成不适。

附图说明

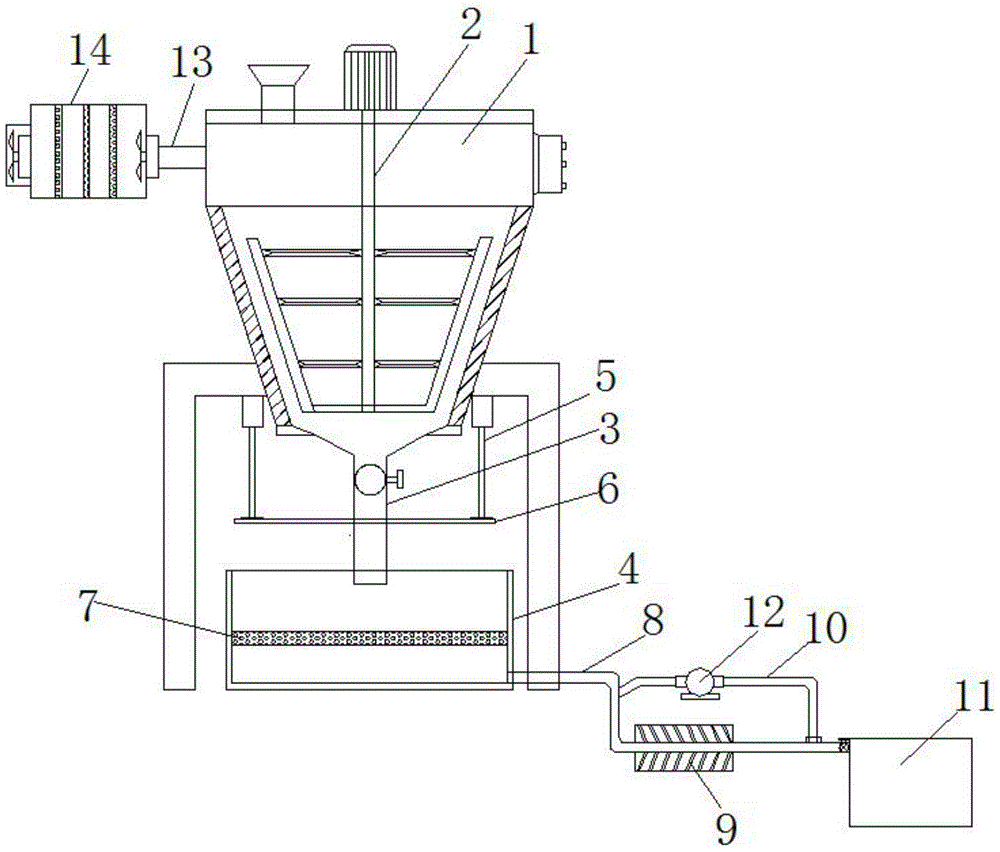

图1为本实用新型整体结构示意图；

图2为本实用新型排气箱结构示意图。

图中：1、搅拌箱；2、搅拌轴；3、下放管；4、过滤箱；5、气缸；6、压板；7、过滤板；8、输送管；9、冷凝器；10、回流管；11、收集箱；12、抽取泵；13、排气管；14、排气箱；15、活性炭；16、排气扇。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种洗衣液生产用香精提取装置技术方案：一种洗衣液生产用香精提取装置，包括搅拌箱1和搅拌轴2，搅拌箱1内腔顶部安装有搅拌轴2，搅拌箱1两侧底部安装有气缸5，气缸5底部固定安装有压板6，压板6底部固定设有过滤箱4，过滤箱4内腔安装有过滤板7，过滤箱4一侧底部插接有输送管8，输送管8外侧安装有冷凝器9，输送管8另一端顶部插接有回流管10，且回流管10另一端插接于输送管8一端，搅拌箱1一侧顶端插接有排气管13，排气管13一端安装有排气箱14，排气箱14包括活性炭15和排气扇16，活性炭15位于排气箱14内腔当中，排气扇16位于排气箱14内腔两端，输送管8一端安装有收集箱11，搅拌箱1底部安装有下放管3，且下放管3贯穿压板6，压板6位于过滤箱4内腔顶部，且下放管3底端延伸至过滤箱4内腔，回流管10中间端安装有抽取泵12，原材料以从进口倒入搅拌箱1内腔经过搅拌轴2进行搅拌，搅拌粉碎后打开下放管3的阀门，使其搅拌后的物料进入过滤箱4内腔的过滤板7上，然后气缸5带动压板6对过滤箱4内腔的物料进行挤压，这样液体流到过滤板7的底部，然后通过输送管8排放出去，而剩下的残渣则拦截在过滤板7上，然后清理掉，过滤箱4配合气缸5以及压板6的设置使其对粉碎搅拌后的流体进行压滤，这样即拦截了残渣又可以将残渣当中的残留的液体挤压出来，提高利用率；输送管8的外侧设有冷凝器9，冷凝器9对香精进行冷凝，然后在回流管10的抽取泵12的作用下又被输送到输送管8的开端再次经过冷凝器9进行冷凝，最后香精被输送到收集箱11的内腔，回流管10的设置使其进行双重冷凝，提高提取效果；在进行搅拌粉碎之前可以通过排气扇16将搅拌箱1内腔的上次使用后残留的气体排除出去，这样避免上次使用残留的气体影响本次香精提取的纯度，气体通过排气管13进入排气箱14内腔经过活性炭15过滤，这样避免气体残留的气味排放到大气当中，使其环境味道过重造成不适。

工作时，在进行搅拌粉碎之前可以通过排气扇16将搅拌箱1内腔的上次使用后残留的气体排除出去，这样避免上次使用残留的气体影响本次香精提取的纯度，气体通过排气管13进入排气箱14内腔经过活性炭15过滤，这样避免气体残留的气味排放到大气当中，使其环境味道过重造成不适，原材料以从进口倒入搅拌箱1内腔经过搅拌轴2进行搅拌，搅拌粉碎后打开下放管3的阀门，使其搅拌后的物料进入过滤箱4内腔的过滤板7上，然后气缸5带动压板6对过滤箱4内腔的物料进行挤压，这样液体流到过滤板7的底部，然后通过输送管8排放出去，而剩下的残渣则拦截在过滤板7上，然后清理掉，输送管8的外侧设有冷凝器9，冷凝器9对香精进行冷凝，然后在回流管10的抽取泵12的作用下又被输送到输送管8的开端再次经过冷凝器9进行冷凝，最后香精被输送到收集箱11的内腔。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
