技术领域

本实用新型涉及衣物收纳技术领域，具体为一种方便使用的衣物分类收纳装置。

背景技术

随着时代的不断发展，人民生活水平的不断提高，广大群众对衣物的选购日益增加，然而伴随着衣物的不断增多，衣物收纳装置则逐渐在社会中广泛流通。

目前市场上所流通的衣物收纳装置却存在一定的弊端，缺少针对使用人员衣物的种类进行区分收纳的功能，而且缺少通风防霉的结构，以满足使用人员对衣物的长时间存放。因此，我们提出一种方便使用的衣物分类收纳装置。

实用新型内容

本实用新型的目的在于提供一种方便使用的衣物分类收纳装置，以解决上述背景技术中提出的目前市场上所流通的衣物收纳装置存在一定的弊端，缺少针对使用人员衣物的种类进行区分收纳的功能，而且缺少通风防霉的结构，以满足使用人员对衣物的长时间存放问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便使用的衣物分类收纳装置，包括箱体，所述箱体的内部开设有空腔，所述箱体内部的靠顶端位置固定安装有支板，所述支板的左右两侧分别贯穿箱体并延伸至箱体的外部，所述支板的左右两侧均活动安装有螺母，所述支板的靠中间位置设置有正向槽纹，所述支板的表面活动安装有活动块，所述活动块设置的数量为九个，所述活动块的内部开设有通孔，所述通孔的内壁设置有与正向槽纹相匹配的螺纹槽纹。

所述箱体内部的靠中间位置固定安装有放置板，所述放置板底端的靠中间位置固定安装有第一隔板，所述箱体内部的靠底端位置固定安装有支撑板，所述支撑板设置的数量为两个，两个支撑板的靠底端位置均固定安装有第二隔板。

所述箱体底端的靠四角位置均固定安装有万向轮，所述箱体内部的左右两侧靠中间位置均固定安装有樟脑丸放置盒，所述箱体左右两侧的表面均开设有透气孔，所述箱体左右两侧的靠中间位置对应透气孔的外部均固定安装有通风窗口，所述箱体内部靠后侧的表面开设有出气窗口，所述出气窗口设置的数量为两个，两个出气窗口的内侧均固定安装有阻隔块，所述箱体内部顶端的左右两侧均固定安装有L型卡板，两个L型卡板之间活动安装有防尘网，所述箱体顶端表面的靠中间位置开设有防霉口，所述箱体顶端的左右两侧均固定安装有凹槽，两个凹槽的顶端均活动安装有滑轮，所述滑轮的顶端固定安装有遮阳板，所述箱体前表面的左右两侧均通过合页活动安装有门体，两个门体的前表面对称设置有把手，所述把手的表面包裹有防滑垫。

优选的，所述放置板的表面包裹有软胶垫。

优选的，所述樟脑丸放置盒的表面开设有出气孔。

优选的，两个通风窗口相背的一侧均固定安装有过滤网。

优选的，所述活动块的底端设置有挂环。

优选的，所述遮阳板的左右两侧均固定安装有防滑手把。

与现有技术相比，本实用新型的有益效果是：

1.该方便使用的衣物分类收纳装置，通过支撑板、第一隔板、第二隔板、放置板、软胶垫、螺母、正向槽纹、挂环、支板、活动块、通孔和螺纹槽纹的配合，使本装置具有对衣物分类收纳的功能，尽可能避免衣物出现混乱不堪的情况。

2.该方便使用的衣物分类收纳装置，通过出气孔、樟脑丸放置盒、通风窗口、过滤网、出气窗口、阻隔块、L型卡板、防尘网、凹槽、滑轮、遮阳板和防滑手把的配合使用，使本装置具有通风防虫蛀的功能，同时可避免衣物出现发霉的情况。

附图说明

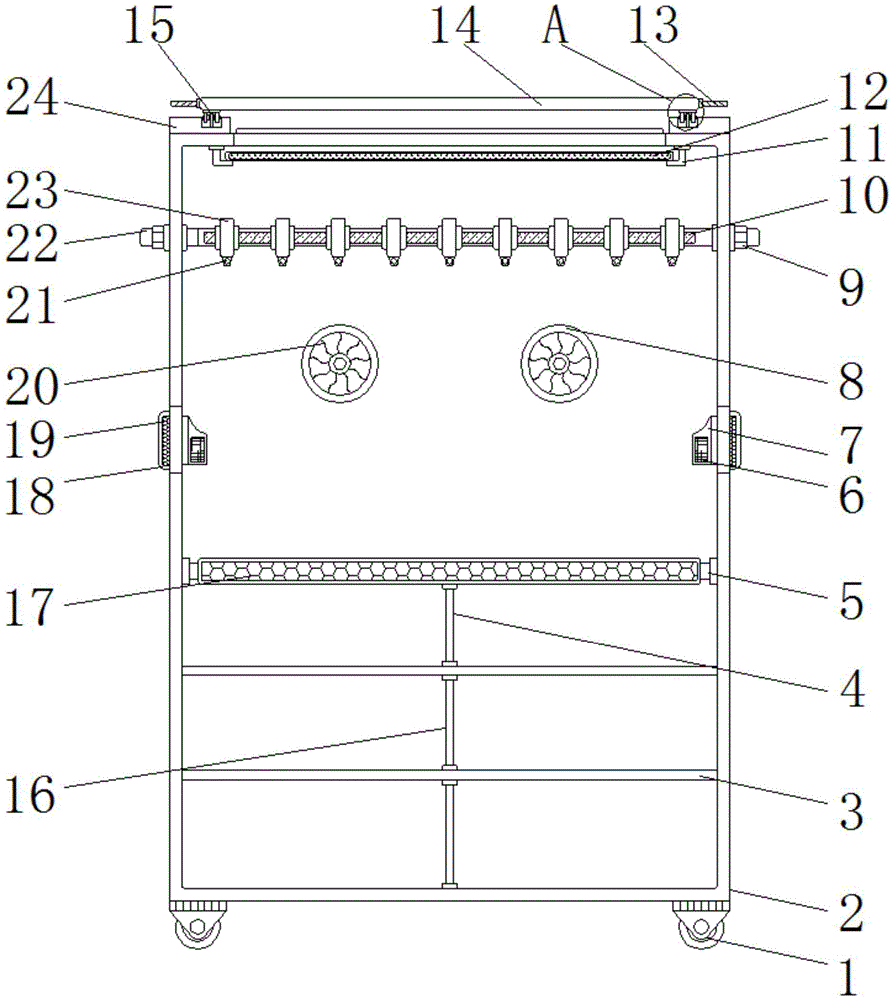

图1为本实用新型的内部结构示意图；

图2为本实用新型的主视图；

图3为本实用新型的图1中A的局部放大图；

图4为本实用新型的活动块局部剖视图。

图中：1、万向轮；2、箱体；3、支撑板；4、第一隔板；5、放置板；6、出气孔；7、樟脑丸放置盒；8、出气窗口；9、螺母；10、正向槽纹；11、L型卡板；12、防尘网；13、防滑手把；14、遮阳板；15、滑轮；16、第二隔板；17、软胶垫；18、通风窗口；19、过滤网；20、阻隔块；21、挂环；22、支板；23、活动块；2301、通孔；2302、螺纹槽纹；24、凹槽；25、门体；26、把手；2601、防滑垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种方便使用的衣物分类收纳装置，包括箱体2，箱体2的内部开设有空腔，箱体2内部的靠顶端位置固定安装有支板22，支板22的左右两侧分别贯穿箱体2并延伸至箱体2的外部，支板22的左右两侧均活动安装有螺母9，支板22的靠中间位置设置有正向槽纹10，支板22的表面活动安装有活动块23，活动块23设置的数量为九个，活动块23的内部开设有通孔2301，通孔2301的内壁设置有与正向槽纹10相匹配的螺纹槽纹2302。

箱体2内部的靠中间位置固定安装有放置板5，放置板5底端的靠中间位置固定安装有第一隔板4，箱体2内部的靠底端位置固定安装有支撑板3，支撑板3设置的数量为两个，两个支撑板3的靠底端位置均固定安装有第二隔板16。

箱体2底端的靠四角位置均固定安装有万向轮1，箱体2内部的左右两侧靠中间位置均固定安装有樟脑丸放置盒7，箱体2左右两侧的表面均开设有透气孔，箱体2左右两侧的靠中间位置对应透气孔的外部均固定安装有通风窗口18，箱体2内部靠后侧的表面开设有出气窗口8，出气窗口8设置的数量为两个，两个出气窗口8的内侧均固定安装有阻隔块20，箱体2内部顶端的左右两侧均固定安装有L型卡板11，两个L型卡板11之间活动安装有防尘网12，箱体2顶端表面的靠中间位置开设有防霉口，箱体2顶端的左右两侧均固定安装有凹槽24，两个凹槽24的顶端均活动安装有滑轮15，滑轮15的顶端固定安装有遮阳板14，箱体2前表面的左右两侧均通过合页活动安装有门体25，两个门体25的前表面对称设置有把手26，把手26的表面包裹有防滑垫2601。

本实用新型中：放置板5的表面包裹有软胶垫17，放置板5在长时间使用的情况下，容易生成坚韧拐角，使用人员可将被褥等大型衣物放置于放置板5顶端的表面，本装置通过安装有软胶垫17，可避免本装置在后期使用过程中因坚韧拐角而对被褥衣物造成损坏。

本实用新型中：樟脑丸放置盒7的表面开设有出气孔6，当使用人员将樟脑丸放置于樟脑丸放置盒7的内部时，樟脑丸的气味可经出气孔6散发出，从而尽可能避免箱体2内部出现虫蚁的情况。

本实用新型中：两个通风窗口18相背的一侧均固定安装有过滤网19，过滤网19可避免灰尘经通风窗口18进入箱体2的内部。

本实用新型中：活动块23的底端设置有挂环21，使用人员可将衣架悬挂于挂环21的内部，以便于对使用人员的大衣等衣物进行悬挂式收纳存放，避免因褶皱造成大衣等衣物的损坏。

本实用新型中：遮阳板14的左右两侧均固定安装有防滑手把13，当本装置因长时间对衣物进行收纳存放时，使用人员可先利用万向轮1将本装置移动至阳光照射处，随后使用人员可手抓防滑手把13将遮阳板14抽出，以便于太阳光对衣物进行照射，从而尽可能的避免衣物出现发霉的情况。

工作原理：使用前，使用人员先检查本装置内部设备的安全性，使用时，使用人员可将本装置移动至所需使用地点，然后将被褥等衣物放置于软胶垫17顶部的表面，再利用衣架将大衣等衣物悬挂于挂环21的内部，同时，使用人员可根据实际使用情况，利用螺纹槽纹2302和正向槽纹10之间的螺纹连接性，转动活动块23至合适的位置，同时使用人员可将其他衣物放置于支撑板3顶部的表面，随后使用人员可将樟脑丸放置于樟脑丸放置盒7的内部，当本装置因长时间使用时，使用人员可将本装置移动至阳光照射处，此时手抓防滑手把13，利用滑轮15在凹槽24内部的滑动性，将遮阳板14抽离于箱体2的顶端，同时打开门体25，以便于阳光对箱体2内部所收纳的衣物进行照射，以达到杀菌的功能，同时尽可能的避免衣物因长时间存放而出现发霉的情况，当防尘网12表面的灰尘堆积过多时，可将其抽离于两个L型卡板11之间，以便于对防尘网12进行清洁。

综上所述：该方便使用的衣物分类收纳装置，通过支撑板3、第一隔板4、第二隔板16、放置板5、软胶垫17、螺母9、正向槽纹10、挂环21、支板22、活动块23、通孔2301和螺纹槽纹2302的配合，使本装置具有对衣物分类收纳的功能，尽可能避免衣物出现混乱不堪的情况；该方便使用的衣物分类收纳装置，通过出气孔6、樟脑丸放置盒7、通风窗口18、过滤网19、出气窗口8、阻隔块20、L型卡板11、防尘网12、凹槽24、滑轮15、遮阳板14和防滑手把13的配合使用，使本装置具有通风防虫蛀的功能，同时可避免衣物出现发霉的情况。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
