专利名: 一种具有防潮功能的通信存放柜 出售状态: 未出售
专利号: 2018222525373 专利类型: 实用新型 专利分类: 通讯领域
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及通信存放柜技术领域,具体为一种具有防潮功能的通信存放柜。


背景技术

通信设备指用于工控环境有线通讯设备和无线通讯设备。有线通讯设备主要介绍解决工业现场的串口通讯,专业总线型的通讯,工业以太网的通讯以及各种通讯协议之间的转换设备,主要包括路由器、交换机、modem等设备。无线通讯设备主要包括无线AP,无线网桥,无线网卡,无线避雷器,天线等设备。

为了更好的保护通信设备不受到损坏,人们一般都会将一些待用的通信设备存放在通信存放柜内。现有的通信存放柜结构简单,往往都只具备简单的存放功能,防潮效果较差,通信设备长期不用会受潮而损坏,影响人们的正常使用。


实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种具有防潮功能的通信存放柜,解决了上述背景技术中提出的现有的通信存放柜防潮效果差的问题。

(二)技术方案

为实现以上目的,本实用新型通过以下技术方案予以实现:一种具有防潮功能的通信存放柜,包括柜体,所述柜体的顶部通过活页活动连接有端盖,所述端盖的一侧固定安装有转座,所述转座上活动连接有卡杆,所述柜体的右侧固定安装有卡座,所述柜体底部的两侧均固定安装有固定板,所述固定板底部的两侧均固定安装有固定杆,两个相邻的固定杆之间固定安装有轮轴,所述轮轴上活动连接有滚轮,所述柜体内壁的右侧固定安装有安装座,所述安装座的左侧固定安装有风机,所述风机的进风处连通有吸风管,所述吸风管上设置有过滤装置,所述风机的出风口连通有出风管,所述出风管远离风机的一端连通有均风板,所述均风板的顶部连通有出风嘴,所述柜体的内部固定安装有放置板,所述柜体内壁的底部固定安装有放置座,所述放置座的顶部设置有蓄电池,所述柜体内壁的顶部设置有湿度传感器。

优选的,所述放置板上开设有进风口,进风口的数量为九个,九个进风口等距分布在放置板上。

优选的,所述柜体的两侧均开设有出风孔。

优选的,所述柜体的内壁上固定安装有防潮板。

优选的,所述吸风管远离风机的一端贯穿柜体的右侧并延伸至柜体的外部,所述柜体的右侧开设有与吸风管相适配的通孔。

优选的,所述风机和湿度传感器均与蓄电池电性连接。

(三)有益效果

本实用新型提供了一种具有防潮功能的通信存放柜。具备以下有益效果:

1、该具有防潮功能的通信存放柜,通过风机、吸风管、过滤装置、出风管、均风板、出风嘴、放置板、蓄电池和湿度传感器的配合,当湿度传感器检测到柜体内部的湿度过高时,会通过控制器启动风机,同时通过风机的抽取作用将外界的空气抽取至柜体的内部,这使得柜体的内部空气流通更流畅,有利于去潮,避免柜体内部存放的通信设备受潮上锈或损坏,保护性好。

2、该具有防潮功能的通信存放柜,通过固定板、固定杆、轮轴和滚轮的配合,通过滚轮的滚动便可以使该通信存放柜移动,相比传统的通信存放柜,移动起来更加省时省力,便于人们拿取存放柜内部的通信设备。


附图说明

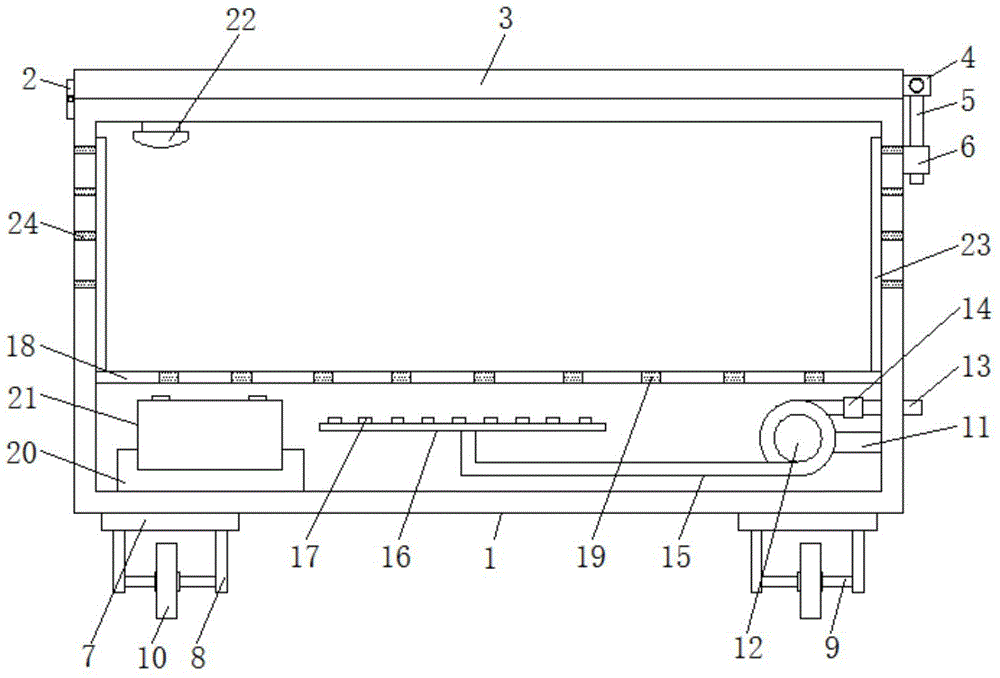

图1为本实用新型结构示意图。

图中:1柜体、2活页、3端盖、4转座、5卡杆、6卡座、7固定板、8固定杆、9轮轴、10滚轮、11安装座、12风机、13吸风管、14过滤装置、15出风管、16均风板、17出风嘴、18放置板、19进风口、20放置座、21蓄电池、22湿度传感器、23防潮板、24出风孔。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

本实用新型实施例提供一种具有防潮功能的通信存放柜,如图1所示,包括柜体1,柜体1的顶部通过活页2活动连接有端盖3,端盖3的一侧固定安装有转座4,转座4上活动连接有卡杆5,柜体1的右侧固定安装有卡座6,柜体1底部的两侧均固定安装有固定板7,固定板7底部的两侧均固定安装有固定杆8,两个相邻的固定杆8之间固定安装有轮轴9,轮轴9上活动连接有滚轮10,通过固定板7、固定杆8、轮轴9和滚轮10的配合,通过滚轮10的滚动便可以使该通信存放柜移动,相比传统的通信存放柜,移动起来更加省时省力,便于人们拿取存放柜内部的通信设备,柜体1内壁的右侧固定安装有安装座11,安装座11的左侧固定安装有风机12,风机12的进风处连通有吸风管13,吸风管13远离风机12的一端贯穿柜体1的右侧并延伸至柜体1的外部,柜体1的右侧开设有与吸风管13相适配的通孔,吸风管13上设置有过滤装置14,风机12的出风口连通有出风管15,出风管15远离风机12的一端连通有均风板16,均风板16的顶部连通有出风嘴17,柜体1的内部固定安装有放置板18,放置板18上开设有进风口19,进风口19的数量为九个,九个进风口19等距分布在放置板18上,柜体1内壁的底部固定安装有放置座20,放置座20的顶部设置有蓄电池21,柜体1内壁的顶部设置有湿度传感器22,风机12和湿度传感器22均与蓄电池21电性连接,柜体1的内壁上固定安装有防潮板23,防潮板23由聚苯乙烯泡沫板组成,聚苯乙烯泡沫板的防潮效果好,柜体1的两侧均开设有出风孔24,当湿度传感器22检测到柜体1内部的湿度过高时,会通过控制器启动风机12,同时通过风机12的抽取作用将外界的空气抽取至柜体1的内部,这使得柜体1的内部空气流通更流畅,有利于去潮,避免柜体1内部存放的通信设备受潮上锈或损坏,保护性好。

工作原理:本实用新型工作时,当湿度传感器22检测到柜体1内部的湿度过高时,会通过控制器启动风机12,同时通过风机12的抽取作用将外界的空气抽取至柜体1的内部,这使得柜体1的内部空气流通更流畅,有利于去潮,避免柜体1内部存放的通信设备受潮上锈或损坏,保护性好。

综上所述,该具有防潮功能的通信存放柜,通过风机12、吸风管13、过滤装置14、出风管15、均风板16、出风嘴17、放置板18、蓄电池21和湿度传感器22的配合,当湿度传感器22检测到柜体1内部的湿度过高时,会通过控制器启动风机12,同时通过风机12的抽取作用将外界的空气抽取至柜体1的内部,这使得柜体1的内部空气流通更流畅,有利于去潮,避免柜体1内部存放的通信设备受潮上锈或损坏,保护性好。

并且,该具有防潮功能的通信存放柜,通过固定板7、固定杆8、轮轴9和滚轮10的配合,通过滚轮10的滚动便可以使该通信存放柜移动,相比传统的通信存放柜,移动起来更加省时省力,便于人们拿取存放柜内部的通信设备。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
