技术领域

本实用新型涉及夹子技术领域，尤其是一种便于将皮管套设在扬琴琴竹上的夹子。

背景技术

套设在扬琴琴竹上的皮管的规格通常为内径1mm，外径3.5mm，皮管长度尺寸为4.5-5.5cm，皮管的上端中部的长缝的长度尺寸为3.5-4.5cm。皮管的两端则分别保留长度尺寸为5mm的短管。目前通常用普通的剪刀插入短管内，然后将两片剪刀片张开，再将短管套设在扬琴琴竹的击弦部上。由于皮管的内径较小，而击弦部的上下高度尺寸达0.8-1cm，套设时，需将两片剪刀片的刀背之间的间距张开至1.2cm，操作非常麻烦。加上剪刀片的刀尖非常尖锐，在向前推移的过程中，对操作者的手指存在安全隐患。经检索，目前尚无适用于将皮管套设在扬琴琴竹上的专用器具。

实用新型内容

本实用新型的目的是解决现有技术的不足之处，提供一种夹子，用于取代剪刀，不仅能轻松地将皮管套设在扬琴琴竹的击弦部上，还能消除对操作者的手指存在的安全隐患。

本实用新型的技术方案是：设计制造一种便于将皮管套设在扬琴琴竹上的夹子，所述夹子包括由一弹性钢片折弯而成的U形夹本体，本实用新型的主要特点是：所述U形夹本体的左夹柄右上端的中部和右夹柄左上端的中部沿长度方向分别设有一体成型的左半圆柱和对称的右半圆柱，左半圆柱的上部和右半圆柱的上部分别设为左半圆锥体和右半圆锥体，用手指同时捏紧左夹柄和右夹柄时，左半圆柱与右半圆柱能并拢形成圆柱形插柱，左半圆锥体与右半圆锥体能并拢形成圆锥体。

所述的左夹柄的左端面和右夹柄的右端面沿长度方向自上而下设有刻度及其相应的数值。

所述的左夹柄和右夹柄的长度尺寸均设为6.5cm，左夹柄和右夹柄的前、后宽度尺寸均设为1cm，左夹柄与右夹柄之间的间距设为1.2cm。

所述的左半圆柱和右半圆柱的长度尺寸均设为5mm，左半圆柱和右半圆柱的直径均设为1.5mm。

由于左夹柄的左端面和右夹柄的右端面沿长度方向自上而下设有刻度及其相应的数值，能通过左夹柄或右夹柄上的刻度及其相应的数值量好皮管所需的长度尺寸和长缝的长度尺寸，为量取皮管和长缝提供方便。

由于左半圆柱的上部和右半圆柱的上部分别设为左半圆锥体和右半圆锥体，左半圆锥体与右半圆锥体之间并拢形成圆椎体后，便于将圆柱形插柱插入内径仅1mm的皮管内。

由于左半圆柱和右半圆柱的直径均设为1.5mm，左半圆柱与右半圆柱并拢形成圆柱形插柱后的直径为1.5mm，大于皮管的内径，插设在短管内后，能使皮管处于绷紧状态，防止圆柱形插柱从短管内脱出。

将左半圆柱和右半圆柱同时插设在短管内后，松开手指，在U形夹本体的弹力作用下，左夹柄与右夹柄之间的间距达1.2cm，便于将短管套设在扬琴琴竹的击弦部上。

本实用新型由于采用上述结构，用于取代剪刀，不仅能轻松地将皮管套设在扬琴琴竹的击弦部上，还能消除对操作者的手指存在的安全隐患。

附图说明

本实用新型的具体结构由以下的实施例及其附图给出。

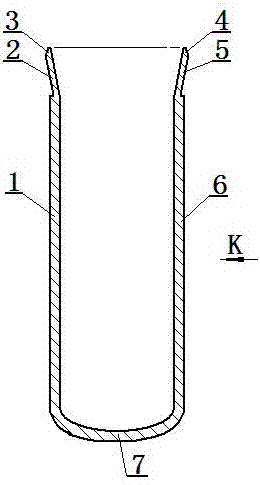

图1是本实用新型的具体结构的结构示意图。

图2是本实用新型的具体结构的K向视图。

图3是本实用新型的具体结构的并拢状态示意图。

图中1-左夹柄，2-左半圆柱，3-左半圆锥体，4-右半圆锥体，5-右半圆柱，6-右夹柄，7-U形夹本体，8-刻度。

具体实施方式

下面结合实施例对本实用新型做进一步的说明。

实施例：如图1-3所示，设计制造一种便于将皮管套设在扬琴琴竹上的夹子，夹子包括由一弹性钢片折弯而成的U形夹本体7，本实用新型的主要特点是：U形夹本体7的左夹柄1右上端的中部和右夹柄6左上端的中部沿长度方向分别设有一体成型的左半圆柱2和对称的右半圆柱5，左半圆柱2的上部和右半圆柱5的上部分别设为左半圆锥体3和右半圆锥体4，用手指同时捏紧左夹柄1和右夹柄6时，左半圆柱2与右半圆柱5能并拢形成圆柱形插柱，左半圆锥体3与右半圆锥体4能并拢形成圆锥体。

左夹柄1的左端面和右夹柄6的右端面沿长度方向自上而下设有刻度8及其相应的数值。

左夹柄1和右夹柄6的长度尺寸均设为6.5cm，左夹柄1和右夹柄6的前、后宽度尺寸均设为1cm，左夹柄1与右夹柄6之间的间距设为1.2cm。

左半圆柱2和右半圆柱5的长度尺寸均设为5mm，左半圆柱2和右半圆柱5的直径均设为1.5mm。

本实用新型实施例中，与刻度相应的数值的单位为cm。

本实用新型的工作情况是：操作时，先通过左夹柄或右夹柄上的刻度及其相应的数值从长皮管上量好长度尺寸为5.0cm的一小段皮管，用剪刀剪下并在皮管的上端中部剪开一条长度尺寸为4.0cm的长缝，皮管的两端分别保留长度尺寸为5mm的短管。然后用手指同时捏紧本实用新型的左夹柄和右夹柄，使左半圆柱与右半圆柱并拢形成圆柱形插柱，左半圆锥体与右半圆锥体并拢形成圆锥体。将圆锥体插入短管内，松开手指，在U形夹本体的弹力作用下，使左夹柄与右夹柄之间的间距达1.2cm，即可轻松地将皮管套设在扬琴琴竹的击弦部上。
