技术领域

本实用新型涉及机箱保护结构技术领域，具体涉及了一种计算机机箱防潮结构。

背景技术

计算机机箱又称之为电源箱，它是放置CPU、主板、内存等电脑部件的装置，如果计算机机箱放置在湿度较高的房间内，计算机机箱内部会结露，使机箱内的元件受潮变质，甚至会导致元件短路而损坏机器。

一般的计算机机箱是直接放置在地面或者桌面上，这种放置方式容易导致计算机机箱内受潮，在计算机工作时，其自身产生的热量能够蒸发一部分湿气，但机箱在计算机关闭后，机箱不能够对湿气进行处理，因此容易导致内部受潮，因此需要设计一种计算机机箱防潮结构。

实用新型内容

针对现有技术的不足，本实用新型提供一种计算机机箱防潮结构，具备干燥机箱等优点，解决了传统机箱容易受潮的问题。

本实用新型的计算机机箱防潮结构，包括防潮框架，所述防潮框架顶部和底部的左侧均固定连接有连接板，所述防潮框架右侧且靠近背面的中央位置处开设有第一插槽，所述第一插槽的内部固定插接有插板，所述插板正面且靠近中央顶部和底部的位置处均固定连接有排风扇，所述防潮框架右侧的中央开设有第二插槽，所述第二插槽的内部固定插接有干燥盒，所述干燥盒顶部且靠近左侧的中央位置处开设有置物槽，所述干燥盒左侧的中央均匀开设有透气孔，所述置物槽的内部放置有固体干燥剂。

本实用新型的计算机机箱防潮结构，其中插板的右侧固定连接有固定板，所述固定板的右侧沿垂直方向等距离固定连接有第三螺纹孔，所述防潮框架右侧且与第三螺纹孔对应的位置处开设有第四螺纹孔，所述第三螺纹孔和第四螺纹孔通过螺栓相固定连接，该结构设置，便于工作人员对插板进行拆卸和安装，为工作人员清理排风扇上的灰尘提供了便利。

本实用新型的计算机机箱防潮结构，其中连接板包括纵板和横板，所述横板的左侧固定连接有纵板，所述横板与纵板之间相互垂直，所述纵板右侧的中央沿水平方向等距离开设有第一螺纹孔，所述横板的顶部沿水平方向等距离开设有第二螺纹孔。

本实用新型的计算机机箱防潮结构，其中第一螺纹孔内螺纹连接有用于与电脑桌固定的螺栓，所述第二螺纹孔内螺纹连接有用于与防潮框架固定的螺栓，该结构设置，便于工作人员对连接板进行安装和拆卸。

本实用新型的计算机机箱防潮结构，其中第二插槽的内壁固定连接有橡胶垫，所述干燥盒的外壁与橡胶垫的内壁相贴合，该结构设置，提高了干燥盒与第二插槽之间的摩擦力，便于工作人员对干燥盒进行拆卸和安装。

本实用新型的计算机机箱防潮结构，其中防潮框架内壁底部且靠近四角的位置处均固定连接有垫板，所述垫板的顶部固定连接有防滑垫，该结构设置，提高了机箱放置在防潮框架内部的稳定性，同时使得机箱底部与防潮框架内壁底部之间留有间隙，进一步提高了该装置的透气性。

本实用新型的计算机机箱防潮结构，其中横板底部且靠近四角的位置处均固定连接有定位插块，所述防潮框架表面且与定位插块相对应的位置处开设有定位插孔，所述定位插块插接于定位插孔内部，该结构设置，便于工作人员将连接板与防潮框架进行对接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过在防潮框架上设置的连接板，配合纵板上设置的第一螺纹孔，便于工作人员将防潮框架固定连接在电脑桌的侧壁或内壁，使得工作人员能够将机箱放置在防潮框架内，避免机箱与地面或桌面直接进行接触，通过在防潮框架上插接的插板，配合插板上设置的排风扇，使得电脑停止工作后，排风扇能够进行工作，将潮湿的空气吹散，避免潮湿的空气在计算机机箱内部结露，通过在防潮框架右侧开设的第二插槽，配合第二插槽内插接的干燥盒，使得干燥盒内的干燥剂能够对潮湿的空气进行吸收。

2、本实用新型通过在防潮框架内壁底部设置的垫板，配合垫板顶部设置的防滑垫，提高了机箱放置在防潮框架内部的稳定性，同时使得机箱底部与防潮框架内壁底部之间留有间隙，进一步提高了该装置的透气性，通过在第二插槽内设置的橡胶垫，提高了干燥盒与第二插槽之间的摩擦力，便于工作人员对干燥盒进行拆卸和安装。

附图说明

此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

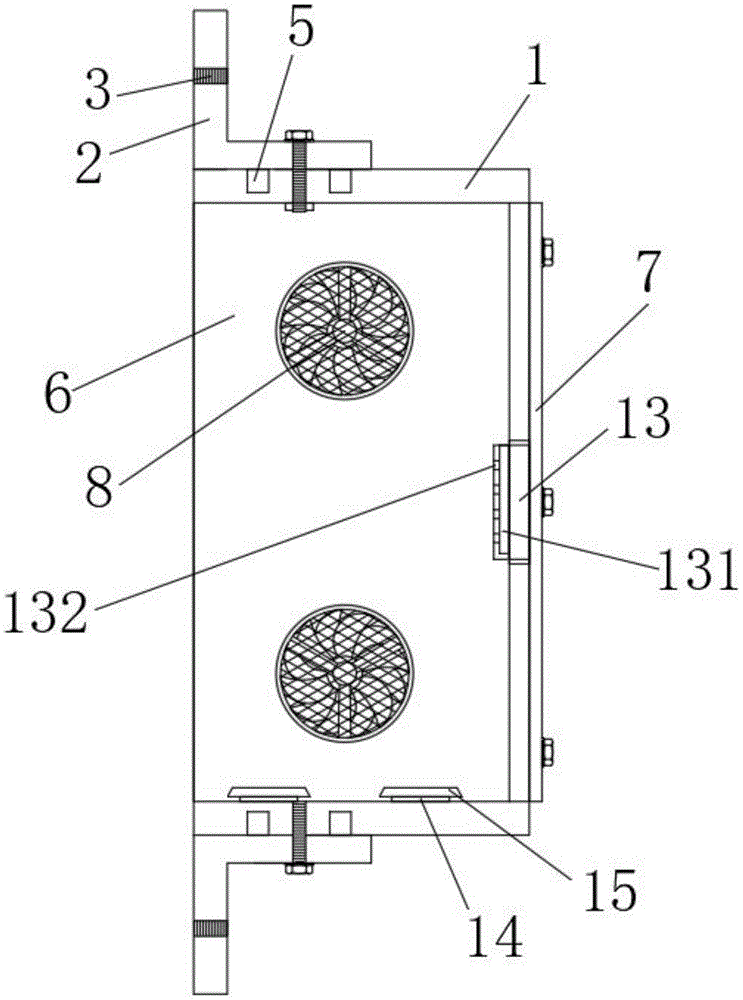

图1为本实用新型整体正视剖面结构示意图；

图2为本实用新型防潮框架立体结构示意图；

图3为本实用新型插板立体结构示意图；

图4为本实用新型干燥和立体结构示意图。

图中：1、防潮框架；2、连接板；21、纵板；22、横板；3、第一螺纹孔；4、第二螺纹孔；5、定位插块；6、插板；7、固定板；8、排风扇；9、第三螺纹孔；10、第一插槽；11、第四螺纹孔；12、第二插槽；13、干燥盒；131、置物槽；132、透气孔；14、垫板；15、防滑垫。

具体实施方式

以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。

另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

请参阅图1-4，本实用新型的计算机机箱防潮结构，包括防潮框架1，防潮框架1顶部和底部的左侧均固定连接有连接板2，防潮框架1右侧且靠近背面的中央位置处开设有第一插槽10，第一插槽10的内部固定插接有插板6，插板6正面且靠近中央顶部和底部的位置处均固定连接有排风扇8，防潮框架1右侧的中央开设有第二插槽12，第二插槽12的内部固定插接有干燥盒13，干燥盒13顶部且靠近左侧的中央位置处开设有置物槽131，干燥盒13左侧的中央均匀开设有透气孔132，置物槽131的内部放置有固体干燥剂。

插板6的右侧固定连接有固定板7，固定板7的右侧沿垂直方向等距离固定连接有第三螺纹孔9，防潮框架1右侧且与第三螺纹孔9对应的位置处开设有第四螺纹孔11，第三螺纹孔9和第四螺纹孔11通过螺栓相固定连接，该结构设置，便于工作人员对插板6进行拆卸和安装，为工作人员清理排风扇8上的灰尘提供了便利。

连接板2包括纵板21和横板22，横板22的左侧固定连接有纵板21，横板22与纵板21之间相互垂直，纵板21右侧的中央沿水平方向等距离开设有第一螺纹孔3，横板22的顶部沿水平方向等距离开设有第二螺纹孔4。

第一螺纹孔3内螺纹连接有用于与电脑桌固定的螺栓，第二螺纹孔4内螺纹连接有用于与防潮框架1固定的螺栓，该结构设置，便于工作人员对连接板2进行安装和拆卸。

第二插槽12的内壁固定连接有橡胶垫，干燥盒13的外壁与橡胶垫的内壁相贴合，该结构设置，提高了干燥盒13与第二插槽12之间的摩擦力，便于工作人员对干燥盒13进行拆卸和安装。

防潮框架1内壁底部且靠近四角的位置处均固定连接有垫板14，垫板14的顶部固定连接有防滑垫15，该结构设置，提高了机箱放置在防潮框架1内部的稳定性，同时使得机箱底部与防潮框架1内壁底部之间留有间隙，进一步提高了该装置的透气性。

横板22底部且靠近四角的位置处均固定连接有定位插块5，防潮框架1表面且与定位插块5相对应的位置处开设有定位插孔，定位插块5插接于定位插孔内部，该结构设置，便于工作人员将连接板2与防潮框架1进行对接。

在使用本实用新型时，工作人员首先将横板22上的定位插块5对应侧插入防潮框架1上的定位插孔中，之后工作人员将螺栓拧入第二螺纹孔4中，完成连接板2与防潮框架1之间的连接，之后工作人员将防潮框架1贴向电脑桌的侧壁，并向第一螺纹孔3中拧入螺栓，使防潮框架1与电脑桌进行连接，之后工作人员便可将机箱放置到防滑垫15上，随后工作人员便可将排风扇8的电源连通，使排风扇8工作，干燥盒13内的固体干燥剂会吸收空气中的水分。

以上所述仅为本实用新型的实施方式而已，并不用于限制本实用新型。对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
