技术领域

本实用新型涉及通讯设备技术领域，具体为一种升降式通讯设备支撑装置。

背景技术

通讯设备是通讯网络的载体，其外形多为盒体状，其内部会安装布线，从而起到发散和接收讯号的作用，通讯设备一般都需要支撑装置进行固定，使得通讯设备的位置能够被固定，但是现在大多数的通讯设备用的支撑装置虽然能够根据安装需求进行升降调节，然而却不能够在升降的过程中对设备起到减震缓冲的作用，同时很多的支撑装置也仅仅只能够起到支撑的作用，并不能够对设备进行防护，较为局限。针对上述问题，在原有升降式通讯设备支撑装置的基础上进行创新设计。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种升降式通讯设备支撑装置，解决了现在大多数的通讯设备用的支撑装置虽然能够根据安装需求进行升降调节，然而却不能够在升降的过程中对设备起到减震缓冲的作用，同时很多的支撑装置也仅仅只能够起到支撑的作用，并不能够对设备进行防护，较为局限的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种升降式通讯设备支撑装置，包括固定台和伸缩撑板，所述固定台的内部安装有散热扇，且其上方焊接的伸缩柱固定在支撑台的底部，所述支撑台和伸缩柱之间安装有连接弹簧，且连接弹簧覆盖连接在伸缩柱的外表面，并且支撑台上开设有通风孔，所述伸缩撑板对称设置在伸缩柱的两侧，且伸缩撑板的两端均通过连接轴分别与固定块A和固定块B相互连接，所述固定块A焊接固定在定位座的底部，且定位座的上方贯穿安装有螺纹限位杆，所述定位座的上方一侧通过侧边转轴与连接板的一端相互连接，且连接板的另一端连接在过渡板的内部下方，所述固定台的上表面固定有横杆，且横杆通过穿槽与固定块B贯穿连接，并且固定块B和横杆上均开设有定位孔，所述过渡板侧壁开设的滑槽中贯穿连接有滑动轴，且滑动轴转动连接在连接板的侧壁上。

优选的，所述支撑台的纵截面呈“U”形状，且支撑台的上表面与定位座的内部下表面处于同一水平线位置，并且支撑台通过连接弹簧和伸缩柱与固定台组成弹性升降结构。

优选的，所述伸缩撑板通过连接轴与固定块A和固定块B均为转动连接，且固定块B通过穿槽与横杆滑动连接，并且横杆上等间距开设的定位孔的位置与固定块B上开设的定位孔的位置相对应。

优选的，所述定位座呈倒“U”状结构，且定位座关于支撑台的中心对称共设置有两个，同时定位座平行设置在固定台的上表面。

优选的，所述连接板的一端通过侧边转轴与定位座转动连接，且定位座的宽度等于过渡板的宽度，并且过渡板位于2个定位座之间。

优选的，所述过渡板的侧面纵截面呈“n”形状，且过渡板通过滑槽和滑动轴与连接板组成滑动抽拉结构，并且连接板关于过渡板的中心对称共设置有两个。

(三)有益效果

本实用新型提供了一种升降式通讯设备支撑装置。具备以下有益效果：

(1)、该升降式通讯设备支撑装置，通过散热扇和支撑台的设置，支撑台能够贴合支撑在通讯设备的底部，并且支撑台上开设的通风孔也便于散热扇对通讯设备进行散热降温，同时支撑台的位置能够随着定位座的高度进行升降调节，从而使得定位座与支撑台相互配合对通讯设备进行稳定支撑，同时支撑台下方的伸缩柱上安装的连接弹簧还能够起到一定的减震缓冲的作用，使得该装置的实用性更好。

(2)、该升降式通讯设备支撑装置，通过过渡板和连接板的设置，连接板和过渡板设置在通讯设备的上方，从而能够对通讯设备的上方起到遮挡防护的作用，并且连接板也能够随着定位座的升降与过渡板发生滑动，同时连接板也能够与定位座发生转动，此种设置使得该装置具有了对通讯设备进行防护的功能，并且也能够根据通讯设备的大小随之进行调节，增加了该装置的灵活适用性。

附图说明

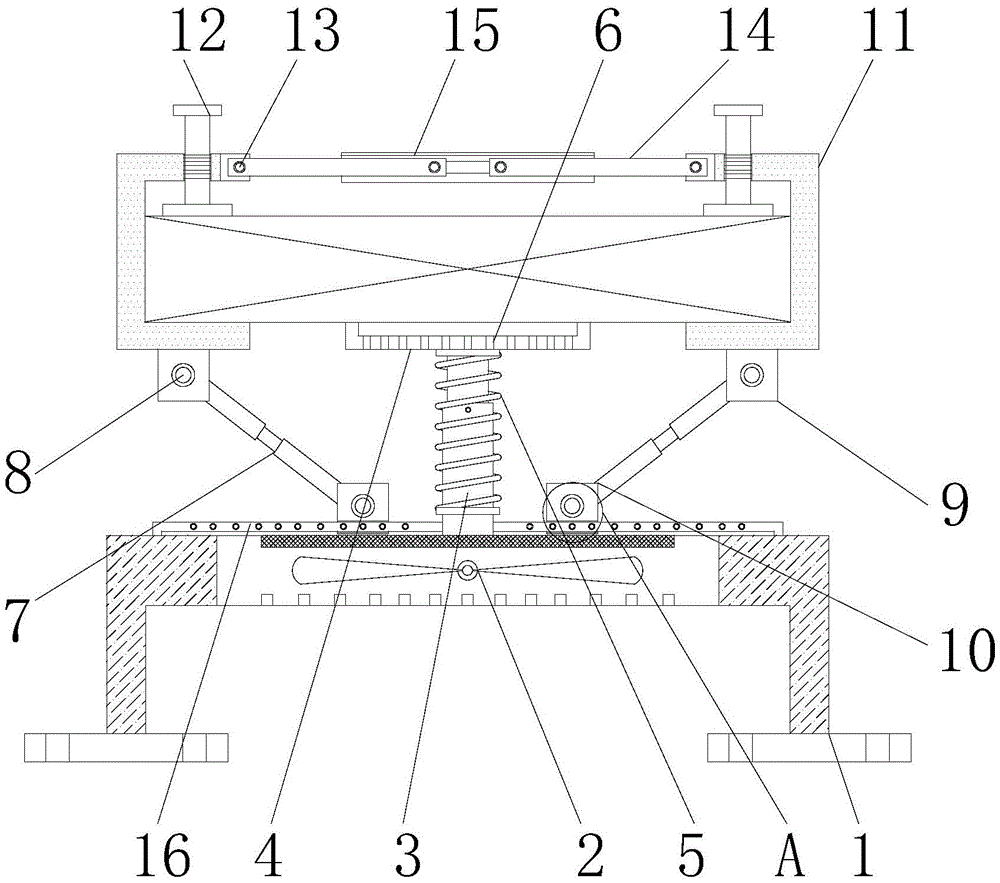

图1为本实用新型正面剖视结构示意图；

图2为本实用新型图1中A处放大结构示意图；

图3为本实用新型过渡板与连接板俯视剖视局部结构示意图；

图4为本实用新型过渡板侧面结构示意图。

图中：1、固定台；2、散热扇；3、伸缩柱；4、支撑台；5、连接弹簧；6、通风孔；7、伸缩撑板；8、连接轴；9、固定块A；10、固定块B；11、定位座；12、螺纹限位杆；13、侧边转轴；14、连接板；15、过渡板；16、横杆；17、穿槽；18、定位孔；19、滑槽；20、滑动轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-4所示，本实用新型提供一种技术方案：一种升降式通讯设备支撑装置，包括固定台1、散热扇2、伸缩柱3、支撑台4、连接弹簧5、通风孔6、伸缩撑板7、连接轴8、固定块A9、固定块B10、定位座11、螺纹限位杆12、侧边转轴13、连接板14、过渡板15、横杆16、穿槽17、定位孔18、滑槽19和滑动轴20，固定台1的内部安装有散热扇2，且其上方焊接的伸缩柱3固定在支撑台4的底部，支撑台4和伸缩柱3之间安装有连接弹簧5，且连接弹簧5覆盖连接在伸缩柱3的外表面，并且支撑台4上开设有通风孔6，伸缩撑板7对称设置在伸缩柱3的两侧，且伸缩撑板7的两端均通过连接轴8分别与固定块A9和固定块B10相互连接，固定块A9焊接固定在定位座11的底部，且定位座11的上方贯穿安装有螺纹限位杆12，定位座11的上方一侧通过侧边转轴13与连接板14的一端相互连接，且连接板14的另一端连接在过渡板15的内部下方，固定台1的上表面固定有横杆16，且横杆16通过穿槽17与固定块B10贯穿连接，并且固定块B10和横杆16上均开设有定位孔18，过渡板15侧壁开设的滑槽19中贯穿连接有滑动轴20，且滑动轴20转动连接在连接板14的侧壁上；

支撑台4的纵截面呈“U”形状，且支撑台4的上表面与定位座11的内部下表面处于同一水平线位置，并且支撑台4通过连接弹簧5和伸缩柱3与固定台1组成弹性升降结构，使得支撑台4能够与定位座11保持一致；

伸缩撑板7通过连接轴8与固定块A9和固定块B10均为转动连接，通过伸缩撑板7的转动和伸缩调节定位座11的高度，且固定块B10通过穿槽17与横杆16滑动连接，并且横杆16上等间距开设的定位孔18的位置与固定块B10上开设的定位孔18的位置相对应，滑动固定块B10也能够对定位座11的位置进行调节；

定位座11呈倒“U”状结构，且定位座11关于支撑台4的中心对称共设置有两个，同时定位座11平行设置在固定台1的上表面，定位座11能够对通讯设备进行夹紧固定；

连接板14的一端通过侧边转轴13与定位座11转动连接，且定位座11的宽度等于过渡板15的宽度，并且过渡板15位于2个定位座11之间，连接板14与过渡板15相互配合能够对通讯设备起到防护遮挡的作用；

过渡板15的侧面纵截面呈“n”形状，且过渡板15通过滑槽19和滑动轴20与连接板14组成滑动抽拉结构，并且连接板14关于过渡板15的中心对称共设置有两个，连接板14能够随着定位座11的调节进行调节。

使用时，先对定位座11的高度进行调节，转动拧松连接轴8上的拧紧件，使得伸缩撑板7的两端能够通过连接轴8与固定块发生转动，并且伸缩撑板7也能够进行伸缩调节，同时也能够取下固定块B10与横杆16相互固定的栓件，使得固定块B10能够在横杆16上滑动，待定位座11调节至合适的高度和位置后，再转动拧紧连接轴8上的拧紧件，并使用栓件贯穿固定块B10和横杆16上相应位置的定位孔18即可；

在上述定位座11位置调节的过程中，两个定位座11之间的相隔距离能够进行调节，并且高度也能够随之调节，同时在定位座11调节时，其上方的连接板14通过侧边转轴13与之发生转动，连接板14在与滑动轴20转动的同时，滑动轴20也能够在滑槽19中滑动，从而与过渡板15的位置和角度发生变化，连接板14的调节与定位座11的调节保持一致；

之后调节伸缩柱3的伸缩长度，使得伸缩柱3在伸缩时带动着支撑台4的高度发生变化，与此同时的连接弹簧5也随之形变，直至支撑台4的上表面与定位座11的内部下表面处于同一水平线位置即可，再固定伸缩柱3的伸缩长度，将通讯设备放置在支撑台4上，并使其处于两个定位座11的内部，再转动螺纹限位杆12，使得其能够转动下降将通讯设备固定，该装置则被安装完成，在使用时也能够将散热扇2打开，从而便于对通讯设备进行降温，同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。

综上可得，该升降式通讯设备支撑装置，通过散热扇2和支撑台4的设置，支撑台4能够贴合支撑在通讯设备的底部，并且支撑台4上开设的通风孔6也便于散热扇2对通讯设备进行散热降温，同时支撑台4的位置能够随着定位座11的高度进行升降调节，从而使得定位座11与支撑台4相互配合对通讯设备进行稳定支撑，同时支撑台4下方的伸缩柱3上安装的连接弹簧5还能够起到一定的减震缓冲的作用，使得该装置的实用性更好，通过过渡板15和连接板14的设置，连接板14和过渡板15设置在通讯设备的上方，从而能够对通讯设备的上方起到遮挡防护的作用，并且连接板14也能够随着定位座11的升降与过渡板15发生滑动，同时连接板14也能够与定位座11发生转动，此种设置使得该装置具有了对通讯设备进行防护的功能，并且也能够根据通讯设备的大小随之进行调节，增加了该装置的灵活适用性。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
