技术领域

本发明涉及一种手持式简易手臂按摩装置，具体地说是采用了特殊结构设计的手臂按摩装置，属于手臂按摩器械领域。

背景技术

随着生活水平的不断提高，人们提高自己生活质量的意识不断增强，再加上生活节奏和工作强度的增加，工作一天的人们会身心疲惫，因此需要一款简易的方便的手臂按摩装置，目前市面上没有针对手臂按摩的便捷式简易装置，传统的按摩装置通常体积大、装置复杂、成本高、无法随身携带等缺点。

发明内容

针对上述描述的不足，本发明提供了一种手持式简易手臂按摩装置。

本发明是通过以下技术方案实现的：一种手持式简易手臂按摩方法，该方法使用滑动连接板、弹簧、第一缺齿连接件、第二缺齿连接件和第三缺齿连接件等装置巧妙设计，带动第一按摩件和第二按摩件开合挤压手臂，使用该方法设计的装置是由第一按摩件、第二按摩件、连接件、第一缺齿连接件、手持板、弹簧、滑动连板、第二缺齿连接件和第三缺齿连接件组成的，所述的连接件共四个，四个连接件分别通过转动连接安装在手持板的上端，一侧的两个连接件通过转动连接安装在第一按摩件上，另外一侧的两个连接件通过转动连接安装在第二按摩件上，所述的第一按摩件和第二按摩件为轻质塑料材质制作而成，所述的第一缺齿连接件共两个，两个第一缺地连接件通过转动连接成对称分布安装在手持板上，两个第一缺地连接件通过转动连接成对称分布安装在第二按摩件上，所述的滑动连板通过转动连接安装在手持板上，所述的第二缺齿连接件和第三缺齿连接件分别通过转动连接安装在手持板上，第二缺齿连接件和第三缺齿连接件分别通过转动连接安装在第一按摩件上，所述的第二缺齿连接件和第一缺齿连接件通过齿轮啮合传动连接在一起，所述的第三缺齿连接件和另外一个第一缺齿连接件通过齿轮啮合传动连接在一起，所述的滑动连板通过滑动连接安装在第二缺齿连接件和第三缺齿连接件上，所述的弹簧一端安装在手持板上，弹簧的另外一端安装在滑动连板上。

一种手持式简易手臂按摩装置，是由第一按摩件、第二按摩件、连接件、第一缺齿连接件、手持板、弹簧、滑动连板、第二缺齿连接件和第三缺齿连接件组成的，所述的连接件共四个，四个连接件分别通过转动连接安装在手持板的上端，一侧的两个连接件通过转动连接安装在第一按摩件上，另外一侧的两个连接件通过转动连接安装在第二按摩件上，所述的第一按摩件和第二按摩件为轻质塑料材质制作而成，所述的第一缺齿连接件共两个，两个第一缺地连接件通过转动连接成对称分布安装在手持板上，两个第一缺地连接件通过转动连接成对称分布安装在第二按摩件上，所述的滑动连板通过转动连接安装在手持板上，所述的第二缺齿连接件和第三缺齿连接件分别通过转动连接安装在手持板上，第二缺齿连接件和第三缺齿连接件分别通过转动连接安装在第一按摩件上，所述的第二缺齿连接件和第一缺齿连接件通过齿轮啮合传动连接在一起，所述的第三缺齿连接件和另外一个第一缺齿连接件通过齿轮啮合传动连接在一起，所述的滑动连板通过滑动连接安装在第二缺齿连接件和第三缺齿连接件上，所述的弹簧一端安装在手持板上，弹簧的另外一端安装在滑动连板上。

所述的第一按摩件是由第一支撑体、第一按摩球和第一支撑杆等组成的，所述的第一支撑体成半圆弧状，第一按摩球成均匀整列分布在第一支撑体的半圆弧内端面上，所述的第一支撑杆固定安装在第一支撑体的端部。

所述的第二按摩件是由第二支撑体、第二按摩球和第二支撑杆等组成的，所述的第二支撑体成半圆弧状，第二按摩球成均匀整列分布在第二支撑体的半圆弧内端面上，所述的第二支撑杆固定安装在第二支撑体的端部。

所述的第一缺齿连接件是由第一缺齿齿轮和第一支撑板等组成的，所述的第一支撑板固定安装在第一缺齿齿轮上。

所述的手持板是由板体和第一弹簧支座等组成的，所述的第一弹簧支座固定安装在板体侧端面上，所述的弹簧的一端安装在第一弹簧支座上。

所述的滑动连板是由连板体、支架、第二弹簧支座和滑轴等组成的，所述的支架共两个，两个支架成对称分布且固定安装在连板体两端面上，所述的第二弹簧支座固定安装在连板体上表面上，弹簧的一端安装在第二弹簧支座上，所述的滑轴共两个，两个滑轴成对称分布且固定安装在连板体两端面上。

所述的第二缺齿连接件是由第二缺齿齿轮、第一滑轨和第二支撑板等组成的，所述的第二支撑板固定安装在第二缺齿齿轮上，所述的第一滑轨位于第二支撑板上表面，滑动连板的滑轴和第一滑轨通过滑动连接安装在一起，所述的第二缺齿齿轮和第一缺齿连接件的第一缺齿齿轮通过齿轮啮合传动连接在一起。

所述的第三缺齿连接件是由第三缺齿齿轮、第二滑轨和第三支撑板等组成的，所述的第三支撑板固定安装在第三缺齿齿轮上，所述的第二滑轨位于第三支撑板上表面，滑动连板的滑轴和第二滑轨通过滑动连接安装在一起，所述的第三缺齿齿轮和第一缺齿连接件的第一缺齿齿轮通过齿轮啮合传动连接在一起。

该发明的有益之处是，装置整体采用滑动连接板、弹簧、手持板、第一缺齿连接件、第二缺齿连接件和第三缺齿连接件等装置巧妙设计机械传动，带动第一按摩件和第二按摩件开合挤压，有利于手臂的进入和适应不同粗细手臂的人群；手持板、弹簧和滑动连板配合使用，使用者握住手持板，按压滑动连板并通过传动件带动第一按摩件和第二按摩件同步扩张和伸缩，通过弹簧将滑动连板推回初始状态，整个过程连贯，使用方便；传动装置设计巧妙，四个连杆、两个第一缺齿齿轮、第二缺齿齿轮和第三缺齿齿轮通过合理的设计，在手部按压和弹簧对滑动连接板的共同作用，能够使第一按摩件和第二按摩件同步水平向外扩张和向内加紧，完成夹紧和松开手臂的作用；第一按摩件和第二按摩件的侧端面有一定的厚度，第一按摩体和第二按摩体突出在装置外，避免装置对按摩手臂的过程产生影响；装置滑动连板和第二缺齿连接件、第三缺齿连接件通过滑动连接安装在一起，减少了装置的摩擦力，是装置运动平稳，两个第一缺齿齿轮、第二缺齿齿轮和第三缺齿齿轮通过齿轮啮合传动安装在一起，增加了装置的开合的进度，提高夹紧效果。

附图说明

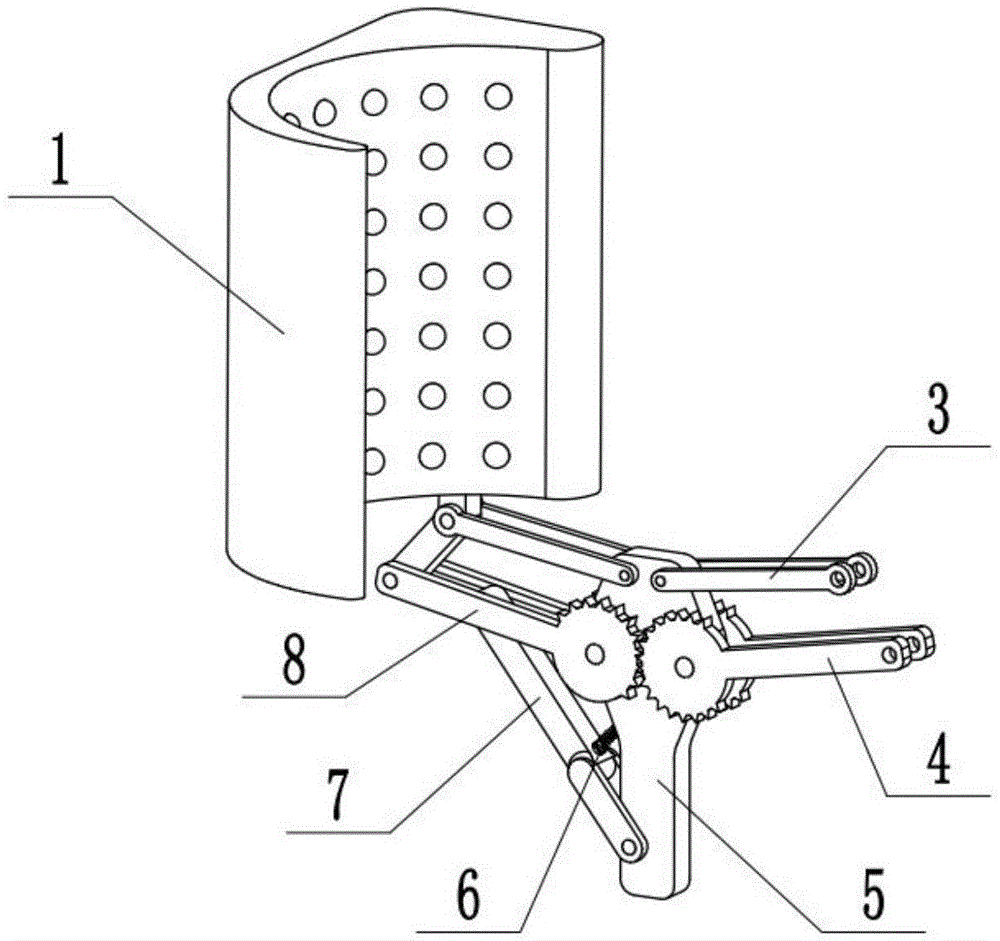

图1为本发明的部分装配展示图；

图2为本发明的整体装配展示图一；

图3为本发明的整体装配展示图二；

图4为第一按摩件展示图；

图5为第二按摩件展示图；

图6为连接件展示图；

图7为第一缺齿连接件展示图；

图8为手持板展示图；

图9为滑动连板展示图；

图10为第二缺齿连接件展示图；

图11为第三缺齿连接件展示图。

图中，1、第一按摩件，101、第一支撑体，102、第一按摩球，103、第一支撑杆，2、第二按摩件，201、第二支撑体，202、第二按摩球，203、第二支撑杆，3、连接件，4、第一缺齿连接件，401、第一缺齿齿轮，402、第一支撑板，5、手持板，501、板体，502、第一弹簧支座，6、弹簧，7、滑动连板，701、连板体，702、支架，703、第二弹簧支座，704、滑轴，8、第二缺齿连接件，801、第二缺齿齿轮，802、第一滑轨，803、第二支撑板，9、第三缺齿连接件，901、第三缺齿齿轮，902、第二滑轨，903、第三支撑板。

具体实施方式

一种手持式简易手臂按摩方法，该方法使用滑动连接板、弹簧6、第一缺齿连接件4、第二缺齿连接件8和第三缺齿连接件9等装置巧妙设计，带动第一按摩件1和第二按摩件2开合挤压手臂，使用该方法设计的装置是由第一按摩件1、第二按摩件2、连接件3、第一缺齿连接件4、手持板5、弹簧6、滑动连板7、第二缺齿连接件8和第三缺齿连接件9组成的，所述的连接件3共四个，四个连接件3分别通过转动连接安装在手持板5的上端，一侧的两个连接件3通过转动连接安装在第一按摩件1上，另外一侧的两个连接件3通过转动连接安装在第二按摩件2上，所述的第一按摩件1和第二按摩件2为轻质塑料材质制作而成，所述的第一缺齿连接件4共两个，两个第一缺地连接件3通过转动连接成对称分布安装在手持板5上，两个第一缺地连接件3通过转动连接成对称分布安装在第二按摩件2上，所述的滑动连板7通过转动连接安装在手持板5上，所述的第二缺齿连接件8和第三缺齿连接件9分别通过转动连接安装在手持板5上，第二缺齿连接件8和第三缺齿连接件9分别通过转动连接安装在第一按摩件1上，所述的第二缺齿连接件8和第一缺齿连接件4通过齿轮啮合传动连接在一起，所述的第三缺齿连接件9和另外一个第一缺齿连接件4通过齿轮啮合传动连接在一起，所述的滑动连板7通过滑动连接安装在第二缺齿连接件8和第三缺齿连接件9上，所述的弹簧6一端安装在手持板5上，弹簧6的另外一端安装在滑动连板7上。

一种手持式简易手臂按摩装置，是由第一按摩件1、第二按摩件2、连接件3、第一缺齿连接件4、手持板5、弹簧6、滑动连板7、第二缺齿连接件8和第三缺齿连接件9组成的，所述的连接件3共四个，四个连接件3分别通过转动连接安装在手持板5的上端，一侧的两个连接件3通过转动连接安装在第一按摩件1上，另外一侧的两个连接件3通过转动连接安装在第二按摩件2上，所述的第一按摩件1和第二按摩件2为轻质塑料材质制作而成，所述的第一缺齿连接件4共两个，两个第一缺地连接件3通过转动连接成对称分布安装在手持板5上，两个第一缺地连接件3通过转动连接成对称分布安装在第二按摩件2上，所述的滑动连板7通过转动连接安装在手持板5上，所述的第二缺齿连接件8和第三缺齿连接件9分别通过转动连接安装在手持板5上，第二缺齿连接件8和第三缺齿连接件9分别通过转动连接安装在第一按摩件1上，所述的第二缺齿连接件8和第一缺齿连接件4通过齿轮啮合传动连接在一起，所述的第三缺齿连接件9和另外一个第一缺齿连接件4通过齿轮啮合传动连接在一起，所述的滑动连板7通过滑动连接安装在第二缺齿连接件8和第三缺齿连接件9上，所述的弹簧6一端安装在手持板5上，弹簧6的另外一端安装在滑动连板7上。

所述的第一按摩件1是由第一支撑体101、第一按摩球102和第一支撑杆103等组成的，所述的第一支撑体101成半圆弧状，第一按摩球102成均匀整列分布在第一支撑体101的半圆弧内端面上，所述的第一支撑杆103固定安装在第一支撑体101的端部。

所述的第二按摩件2是由第二支撑体201、第二按摩球202和第二支撑杆203等组成的，所述的第二支撑体201成半圆弧状，第二按摩球202成均匀整列分布在第二支撑体201的半圆弧内端面上，所述的第二支撑杆203固定安装在第二支撑体201的端部。

所述的第一缺齿连接件4是由第一缺齿齿轮401和第一支撑板402等组成的，所述的第一支撑板402固定安装在第一缺齿齿轮401上。

所述的手持板5是由板体501和第一弹簧支座502等组成的，所述的第一弹簧支座502固定安装在板体501侧端面上，所述的弹簧6的一端安装在第一弹簧支座502上。

所述的滑动连板7是由连板体701、支架702、第二弹簧支座703和滑轴704等组成的，所述的支架702共两个，两个支架702成对称分布且固定安装在连板体701两端面上，所述的第二弹簧支座703固定安装在连板体701上表面上，弹簧6的一端安装在第二弹簧支座703上，所述的滑轴704共两个，两个滑轴704成对称分布且固定安装在连板体701两端面上。

所述的第二缺齿连接件8是由第二缺齿齿轮801、第一滑轨802和第二支撑板803等组成的，所述的第二支撑板803固定安装在第二缺齿齿轮801上，所述的第一滑轨802位于第二支撑板803上表面，滑动连板7的滑轴704和第一滑轨802通过滑动连接安装在一起，所述的第二缺齿齿轮801和第一缺齿连接件4的第一缺齿齿轮401通过齿轮啮合传动连接在一起。

所述的第三缺齿连接件9是由第三缺齿齿轮901、第二滑轨902和第三支撑板903等组成的，所述的第三支撑板903固定安装在第三缺齿齿轮901上，所述的第二滑轨902位于第三支撑板903上表面，滑动连板7的滑轴704和第二滑轨902通过滑动连接安装在一起，所述的第三缺齿齿轮901和第一缺齿连接件4的第一缺齿齿轮401通过齿轮啮合传动连接在一起。

该装置在安装完成后，使用者拿起装置，将装置从被按摩人的手掌穿过到达手臂部位，握住手持板5手指按压滑动连板7，滑动连板7上的滑轴704在第二缺齿齿轮801和第三缺齿齿轮901上的第一滑轨802和第二滑轨902中滑动，通过第二缺齿齿轮801和第三缺齿齿轮901的啮合传动，以及连接件3的传动，带动第一按摩件1和第二按摩件2向内加紧，当加紧到合适的距离，停止按压滑动连板7，使用者带动装置整体沿着按摩人的手臂上下滑动进行按摩，在按摩的过程中可以根据按摩人的手臂粗细的变化，调整按压滑动连板7的力度，第一按摩件1和第二按摩件2上的第一按摩球102和第二按摩球202将对人体手臂进行按摩，如果装置无法按摩到手臂，或者手臂超过装置收缩的范围，可以对第一按摩件1和第二按摩件2进行更换，选着最适合按摩人的按摩件，按摩结束松开滑动连板7，经过弹簧6的弹力作用，将滑动连板7向外推，进一步的带动第一按摩件1和第二按摩件2向外扩张，使用者将装置从按摩人的手臂上脱下即可。

对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。
