技术领域

本实用新型涉及美容设备技术领域，具体为一种方便注液的瘦脸针。

背景技术

随着现代社会的发展和人们对美丽的追求，瘦脸针的使用越来越广泛，现有的瘦脸针在使用时，瘦脸针的注射量不可调节，这样当脸部的不同位置需要注射不同量的瘦脸针时，容易造成脸部需多次注射瘦脸针，从而导致瘦脸针出现注射不便的问题，大大降低了瘦脸针的实用性。

实用新型内容

本实用新型的目的在于提供一种方便注液的瘦脸针，具备注射量可控的优点，解决了瘦脸针出现注射不便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便注液的瘦脸针，包括储液管和储液箱，所述储液管的右侧固定连接有固定板，所述固定板右侧的中心处设置有推杆，所述推杆的右侧固定连接有推板，所述推杆的左侧贯穿固定板延伸至储液管的内腔固定连接有固定块，所述固定块的表面套设有密封胶圈，所述密封胶圈的外圈与储液管的内圈为滑动接触，所述储液管内腔左侧的中心处连通有出液管，所述出液管表面的左侧套设有固定套，所述固定套的左侧固定连接有针头；

所述储液管内腔左侧的顶部连通有进液管，所述进液管的顶部通过快速接头连通有下液管，所述下液管的顶部与储液箱连通，所述储液箱内腔底部的中心处开设有与下液管相连通的出液口，所述出液口内腔两侧的中心处均固定连接有轴承座，两个轴承座相对应的一侧横向设置有活动轴，所述活动轴的顶部和底部均固定连接有搅拌杆，所述储液箱内腔顶部的中心处开设有进液口，所述储液箱顶部的左侧固定连接有固定杆，所述固定杆的表面套设有与出液口配合使用的密封板，所述密封板顶部的中心处固定连接有拉环，所述密封板的底部环向固定连接有与进液口配合使用的密封圈板，所述储液箱顶部的右侧固定连接有固定螺杆，所述固定螺杆的表面套设有压板，所述压板底部的左侧与密封板的顶部接触，所述固定螺杆表面的顶部且位于压板的顶部套设有第一螺套，所述固定螺杆表面的底部且位于压板的底部套设有第二螺套。

优选的，所述下液管右侧的中心处设置有流量调节阀。

优选的，所述固定套的表面与出液管的表面通过螺纹连接。

优选的，所述密封圈板的底部延伸至进液口的内腔并与进液口的内腔为滑动接触，所述密封板上开设有与固定杆配合使用的通孔，通孔的内圈与固定杆的表面为滑动接触，所述固定杆的顶部固定连接有限位挡板。

优选的，所述活动轴的两侧均延伸至轴承座的内腔并与轴承座的内腔通过轴承活动连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置储液箱、下液管、进液管、进液口、拉环、密封圈板、固定杆、限位挡板、固定螺杆、压板、密封板、第二螺套和第一螺套的配合使用，可对瘦脸针的注射量进行控制，这样瘦脸针的注射效果更好，解决了瘦脸针在注射时，因注射量不可调节，当脸部的不同部位需要注射不同量的瘦脸针时，很容易造成脸部多次注射瘦脸针，从而导致瘦脸针出现注射不便的问题，大大提高了瘦脸针的实用性，值得推广。

2、本实用新型通过流量调节阀，可对下液管的下料量进行调节，方便了瘦脸针的注射，通过限位挡板，可对密封板进行限位，避免密封板的左侧从固定杆上出现脱落的状况，通过轴承座、活动轴和搅拌杆的配合，可对注射液体进行混合搅拌，提高了注射液体的均匀性。

附图说明

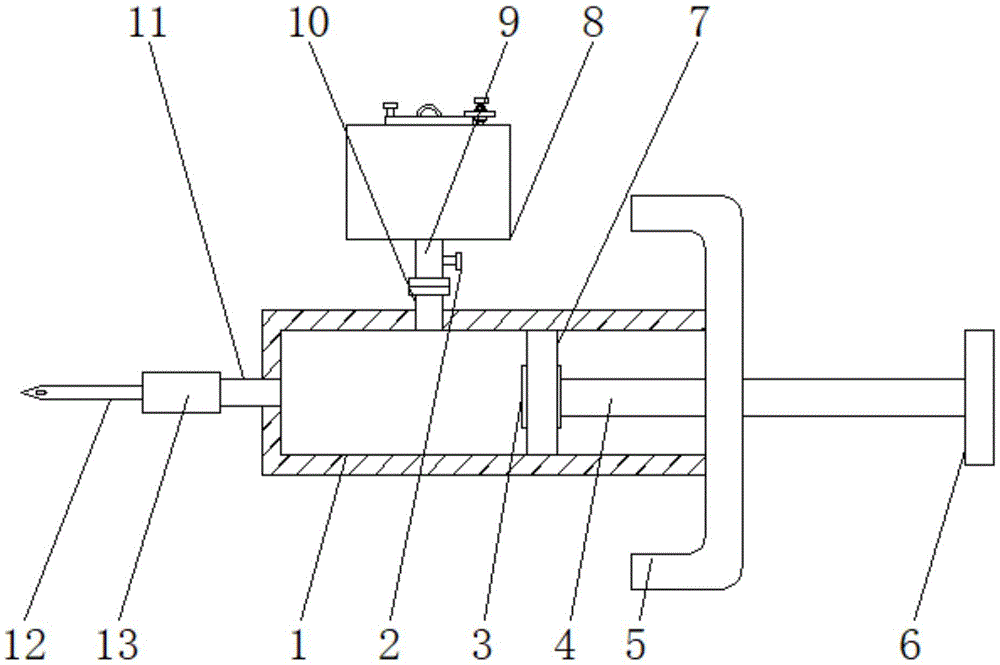

图1为本实用新型结构示意图；

图2为本实用新型储液箱剖视图；

图3为本实用新型图2中A的放大图。

图中：1储液管、2流量调节阀、3固定块、4推杆、5固定板、6推板、7密封胶圈、8储液箱、9下液管、10进液管、11出液管、12针头、13固定套、14轴承座、15活动轴、16搅拌杆、17出液口、18进液口、19拉环、20密封圈板、21固定杆、22限位挡板、23固定螺杆、24压板、25密封板、26第二螺套、27第一螺套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种方便注液的瘦脸针，包括储液管1和储液箱8，储液管1的右侧固定连接有固定板5，固定板5右侧的中心处设置有推杆4，推杆4的右侧固定连接有推板6，推杆4的左侧贯穿固定板5延伸至储液管1的内腔固定连接有固定块3，固定块3的表面套设有密封胶圈7，密封胶圈7的外圈与储液管1的内圈为滑动接触，储液管1内腔左侧的中心处连通有出液管11，出液管11表面的左侧套设有固定套13，固定套13的表面与出液管11的表面通过螺纹连接，固定套13的左侧固定连接有针头12；

储液管1内腔左侧的顶部连通有进液管10，进液管10的顶部通过快速接头连通有下液管9，下液管9右侧的中心处设置有流量调节阀2，通过流量调节阀2，可对下液管9的下料量进行调节，方便了瘦脸针的注射，下液管9的顶部与储液箱8连通，储液箱8内腔底部的中心处开设有与下液管9相连通的出液口17，出液口17内腔两侧的中心处均固定连接有轴承座14，两个轴承座14相对应的一侧横向设置有活动轴15，活动轴15的两侧均延伸至轴承座14的内腔并与轴承座14的内腔通过轴承活动连接，活动轴15的顶部和底部均固定连接有搅拌杆16，通过轴承座14、活动轴15和搅拌杆16的配合，可对注射液体进行混合搅拌，提高了注射液体的均匀性，储液箱8内腔顶部的中心处开设有进液口18，储液箱8顶部的左侧固定连接有固定杆21，固定杆21的表面套设有与出液口17配合使用的密封板25，密封板25顶部的中心处固定连接有拉环19，密封板25的底部环向固定连接有与进液口18配合使用的密封圈板20，密封圈板20的底部延伸至进液口18的内腔并与进液口18的内腔为滑动接触，密封板25上开设有与固定杆21配合使用的通孔，通孔的内圈与固定杆21的表面为滑动接触，固定杆21的顶部固定连接有限位挡板22，通过限位挡板22，可对密封板25进行限位，避免密封板25的左侧从固定杆21上出现脱落的状况，储液箱8顶部的右侧固定连接有固定螺杆23，固定螺杆23的表面套设有压板24，压板24底部的左侧与密封板25的顶部接触，固定螺杆23表面的顶部且位于压板24的顶部套设有第一螺套27，固定螺杆23表面的底部且位于压板24的底部套设有第二螺套26，通过设置储液箱8、下液管9、进液管10、进液口18、拉环19、密封圈板20、固定杆21、限位挡板22、固定螺杆23、压板24、密封板25、第二螺套26和第一螺套27的配合使用，可对瘦脸针的注射量进行控制，这样瘦脸针的注射效果更好，解决了瘦脸针在注射时，因注射量不可调节，当脸部的不同部位需要注射不同量的瘦脸针时，很容易造成脸部多次注射瘦脸针，从而导致瘦脸针出现注射不便的问题，大大提高了瘦脸针的实用性，值得推广。

使用时，当瘦脸针需要注射时，转动第一螺套27，使第一螺套27脱离对密封板25的压制，拉动拉环19使密封圈板20脱离进液口18的内腔，然后转动密封板25使密封板25停止对进液口18密封，将液体从进液口18加入，转动流量调节阀2将下液管9开启，使液体进入储液管1的内腔，从而推动推板6进行注射；在液体下落的过程中，对搅拌杆16进行冲击使活动轴15旋转，从而对液体进行混合。

综上所述：该方便注液的瘦脸针，通过设置储液箱8、下液管9、进液管10、进液口18、拉环19、密封圈板20、固定杆21、限位挡板22、固定螺杆23、压板24、密封板25、第二螺套26和第一螺套27的配合使用，解决了瘦脸针出现注射不便的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
