技术领域

本实用新型涉及乐器相关领域，特别涉及小提琴演奏者的保护肩垫。

背景技术

小提琴演奏者在演奏小提琴时需要将提琴夹持在腮部与肩部或锁骨部之间，以便于对小提琴进行固定，从而更好的演奏，在小提琴与演奏者肩部接触时需要利用保护肩垫对肩部进行保护。

现有的小提琴用保护肩垫大多为固定结构，且高度不易调节，也不够柔软，使用的舒适度不佳，现有的肩垫使用时，容易滑脱，影响演奏效果，且肩部长时间接触肩垫肩部容易麻木，不够舒适，且肩垫的透气性和吸汗效果不佳，长时间使用容易滋生细菌，需要进行改进。为此，我们提出小提琴演奏者的保护肩垫。

实用新型内容

本实用新型的主要目的在于提供小提琴演奏者的保护肩垫，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

小提琴演奏者的保护肩垫，包括上垫板、卡座和下垫板，所述下垫板位于上垫板下方，所述卡座位于下垫板底端，所述上垫板和下垫板之间安装有弹簧，且弹簧两端分别与上垫板下表面和下垫板上表面连接，所述上垫板上端设有弹性海绵，且弹性海绵与上垫板上表面固定粘连，所述弹性海绵上端设有防滑硅胶垫，所述防滑硅胶垫下表面两侧均凸出设有扣件，且防滑硅胶垫通过扣件与弹性海绵上表面两侧嵌设有的扣槽扣接。

进一步地，所述防滑硅胶垫表面凸出设有硅胶按摩颗粒所述硅胶按摩颗粒设有多组，且硅胶按摩颗粒均匀铺设在防滑硅胶垫表面。

进一步地，所述防滑硅胶垫表面贯穿设有透气孔，所述透气孔设有多组，且透气孔与硅胶按摩颗粒呈交错设置。

进一步地，所述弹性海绵内部设有竹碳纤维层，所述防滑硅胶垫下表面连接有纯棉纤维层，且防滑硅胶垫通过纯棉纤维层与弹性海绵接触。

与现有技术相比，本实用新型具有如下有益效果：

1、本实用新型通过设置上垫板和下垫板，并在上垫板和下垫板之间安装有多组弹簧，同时在上垫板上表面设有弹性海绵，可以增加肩垫整体的柔软性，增加演奏者的舒适性。

2、本实用新型通过在弹性海绵表面设有防滑硅胶垫，并在硅胶垫表面凸出设有多组硅胶按摩颗粒，一方面可以增加肩垫与使用者接触的摩擦力，防止滑脱，另一方面可以利用硅胶按摩颗粒对演奏者的肩部进行按摩，增加其舒适感。

3、本实用新型通过在防滑硅胶垫上贯穿设有透气孔，可以增加肩垫的透气性，通过在防滑硅胶垫与弹性海绵之间设有纯棉纤维层，可以增加其吸汗效果，同时弹性海绵内部设有的竹碳纤维层可以增加其透气性和抗菌性，便于使用。

附图说明

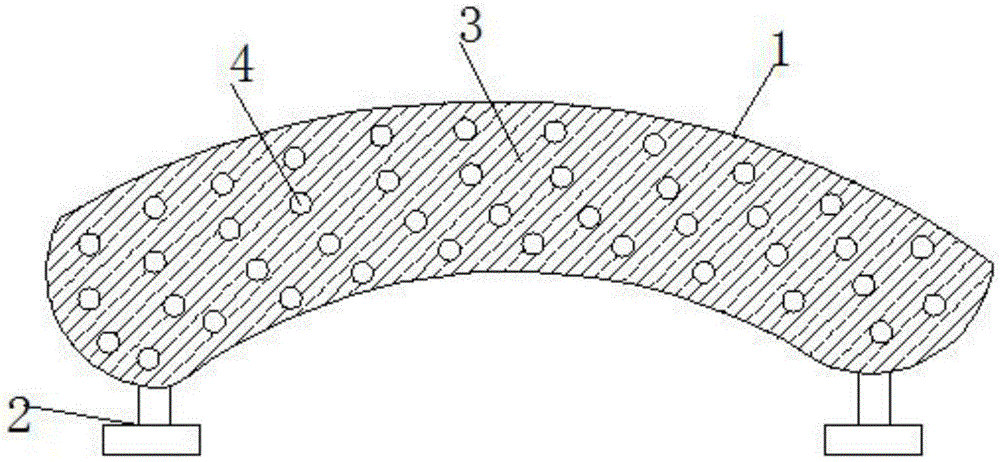

图1为本实用新型小提琴演奏者的保护肩垫的整体结构示意图。

图2为本实用新型小提琴演奏者的保护肩垫的内部结构示意图。

图中：1、上垫板；2、卡座；3、防滑硅胶垫；4、硅胶按摩颗粒；5、下垫板；6、弹性海绵；7、竹碳纤维层；8、扣槽；9、扣件；10、透气孔；11、弹簧；12、纯棉纤维层。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，小提琴演奏者的保护肩垫，包括上垫板1、卡座2和下垫板5，所述下垫板5位于上垫板1下方，所述卡座2位于下垫板5底端，所述上垫板1和下垫板5之间安装有弹簧11，且弹簧1两端分别与上垫板1下表面和下垫板5上表面连接，所述上垫板1上端设有弹性海绵6，且弹性海绵6与上垫板1上表面固定粘连，所述弹性海绵6上端设有防滑硅胶垫3，所述防滑硅胶垫3下表面两侧均凸出设有扣件9，且防滑硅胶垫3通过扣件9与弹性海绵6上表面两侧嵌设有的扣槽8扣接。

本实施例中(如图1和图2所示)通过设置上垫板1和下垫板5，并在上垫板1和下垫板5之间安装有多组弹簧11，同时在上垫板1上表面设有弹性海绵6，可以增加肩垫整体的柔软性，增加演奏者的舒适性，通过将防滑硅胶垫3与弹性海绵6扣接，便于对其进行拆卸和更换。

其中，所述防滑硅胶垫3表面凸出设有硅胶按摩颗粒4所述硅胶按摩颗粒4设有多组，且硅胶按摩颗粒4均匀铺设在防滑硅胶垫3表面。

本实施例中(如图1和图2所示)通过在弹性海绵6表面设有防滑硅胶垫3，并在防滑硅胶垫3表面凸出设有多组硅胶按摩颗粒4，一方面可以增加肩垫与使用者接触的摩擦力，防止滑脱，另一方面可以利用硅胶按摩颗粒4对演奏者的肩部进行按摩，增加其舒适感。

其中，所述防滑硅胶垫3表面贯穿设有透气孔10，所述透气孔10设有多组，且透气孔10与硅胶按摩颗粒4呈交错设置。

本实施例中(如图2所示)通过在防滑硅胶垫3上贯穿设有透气孔10，可以增加肩垫的透气性。

其中，所述弹性海绵6内部设有竹碳纤维层7，所述防滑硅胶垫3下表面连接有纯棉纤维层12，且防滑硅胶垫3通过纯棉纤维层12与弹性海绵6接触。

本实施例中(如图2所示)通过在防滑硅胶垫3与弹性海绵6之间设有纯棉纤维层7，可以增加其吸汗效果，同时弹性海绵6内部设有的竹碳纤维层7可以增加其透气性和抗菌性，便于使用。

需要说明的是，本实用新型为小提琴演奏者的保护肩垫，工作时，通过设置上垫板1和下垫板5，并在上垫板1和下垫板5之间安装有多组弹簧11，同时在上垫板1上表面设有弹性海绵6，可以增加肩垫整体的柔软性，增加演奏者的舒适性，通过在弹性海绵6表面设有防滑硅胶垫3，并在防滑硅胶垫3表面凸出设有多组硅胶按摩颗粒4，一方面可以增加肩垫与使用者接触的摩擦力，防止滑脱，另一方面可以利用硅胶按摩颗粒4对演奏者的肩部进行按摩，增加其舒适感，通过将防滑硅胶垫3与弹性海绵6扣接，便于对其进行拆卸和更换，保证其卫生性，通过在防滑硅胶垫3上贯穿设有透气孔10，可以增加肩垫的透气性，通过在防滑硅胶垫3与弹性海绵6之间设有纯棉纤维层77，可以增加其吸汗效果，同时弹性海绵6内部设有的竹碳纤维层7可以增加其透气性和抗菌性，便于使用。

本实用新型的上垫板1，卡座2，防滑硅胶垫3，硅胶按摩颗粒4，下垫板5，弹性海绵6，竹碳纤维层7，扣槽8，扣件9，透气孔10，弹簧11，纯棉纤维层12等部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本实用新型通过设置上垫板和下垫板，并在上垫板和下垫板之间安装有多组弹簧，同时在上垫板上表面设有弹性海绵，可以增加肩垫整体的柔软性，增加演奏者的舒适性，通过在弹性海绵表面设有防滑硅胶垫，并在硅胶垫表面凸出设有多组硅胶按摩颗粒，一方面可以增加肩垫与使用者接触的摩擦力，防止滑脱，另一方面可以利用硅胶按摩颗粒对演奏者的肩部进行按摩，增加其舒适感。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
