技术领域

本实用新型涉及配件固定技术领域，具体为一种天线用配件打孔固定装置。

背景技术

天线用配件打孔固定装置是一种方便给天线配件打孔用的固定装置，只有将它固定好才能进行下一步的打孔步骤，固定过程十分重要，随着社会的飞速发展，一种专用与天线配件打孔固定用的固定装置被设计研发投入使用，但是现有的一种天线用配件打孔固定装置存在许多问题或缺陷：

1、传统的天线用配件打孔固定装置固定效果不佳，且夹取大小不可调节，适用性低；

2、传统的天线用配件打孔固定装置没有废料回收功能造成材料浪费现象，没有遵循节约环保理念；

3、传统的天线用配件打孔固定装置具有安全隐患，没有警报功能。

实用新型内容

本实用新型的目的在于提供一种天线用配件打孔固定装置，以解决上述背景技术中提出的固定效果差、废料无法回收和具有安全隐患的问题。

为实现上述目的，本实用新型提供如下技术方案：一种天线用配件打孔固定装置，包括蜗轮蜗杆结构、载物架、工作台和滑动结构，所述工作台的顶端固定有载物架，且载物架的两侧均固定有蜗轮蜗杆结构，所述蜗轮蜗杆结构的顶端固定有报警器，所述载物架顶端的两侧安装有移动槽，所述工作台顶端的一侧安装有连接块，且连接块的顶端固定有控制面板，所述控制面板的内部固定有单片机，所述工作台顶端的另一侧安装有置物块，且置物块的顶端固定有红外探测器，所述工作台的底端安装有底板，且底板的底端固定有容纳腔，所述容纳腔的底端安装有箱体，且箱体的两侧均固定有滑动结构，所述滑动结构的一侧安装有抽屉，且抽屉的外侧壁上固定有把手，所述箱体的底端安装有固定座，且固定座的顶端固定有负压风机，所述底板底端的两侧均安装有支撑柱，且支撑柱的底端固定有底座。

优选的，所述蜗轮蜗杆结构从上到下依次设置有容纳杆、蜗杆、夹板、滑轮、蜗轮、蜗轴、连接轴和螺栓，所述载物架的外隔壁上固定有螺栓，且螺栓的一侧连接有容纳杆，且容纳杆的内部固定有连接轴，所述连接轴的一侧安装有蜗轮，且蜗轮的顶端固定有蜗轴。

优选的，所述蜗轴的两侧均安装有蜗杆，且蜗杆的一侧固定有夹板，所述夹板的底端安装有滑轮。

优选的，所述工作台的顶端固定有凹槽，所述载物架的底端安装有凸块，所述凹槽和凸块呈卡合结构。

优选的，所述滑动结构从上到下依次设置有固定块、滑动槽、滑动块、限位块和限位槽，所述箱体的内侧壁上固定有固定块，且固定块的一侧安装有滑动槽，所述滑动槽的底端固定有限位槽，所述滑动槽的一侧设置有滑动块，且滑动块的底端安装有限位块。

优选的，所述抽屉的两端均安装有过滤网，且过滤网在抽屉的内部呈对称分布。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过在载物架的两侧设置有蜗轮蜗杆结构，蜗轮蜗杆结构的内部设置有蜗轮和蜗轴，使用时，通过手动转动螺栓，螺栓一侧的连接轴带动蜗轮转动，蜗轮转动带动蜗轴转动，蜗轴的两侧连接有蜗杆，蜗杆的一侧安装有夹板，通过夹板底部设置的滑轮，当转动螺栓时，通过旋转带动作用，使夹板在移动槽内移动，当遇到大小不同的配件使，调节蜗轮蜗杆结构可对夹板进行移动调整，适用度提高，可夹取尺寸不同的配件，调整夹紧后，使其可对配件进行有效固定，固定效果好适用度高。

2、本实用新型通过在箱体的内部设置了滑动结构，滑动结构内部设置了滑动槽和滑动块，使箱体内部设置的抽屉抽拉方便，抽屉内部设置有过滤网，当箱体内部的负压风机开始工作时对工作过程中产生的废料灰尘进行吸附，使其落入抽屉内部的过滤网上，工作结束后抽出抽屉对内部的过滤网进行清洁收集，滑动结构的设置使装置废料收集和清理时操作简单方便，省事省力，同时，废料的收集很好的遵循了节约环保的理念。

3、本实用新型通过在装置内设置了红外探测器，在装置进行夹取固定工作时，红外探测器进行对工作台范围内的有效监测，一旦在夹取固定过程中有人员将肢体伸入装置不安全范围内时，红外探测器监测到后有报警器报警，装置立即停止夹取，保障了人员的安全，避免事故的发生。

附图说明

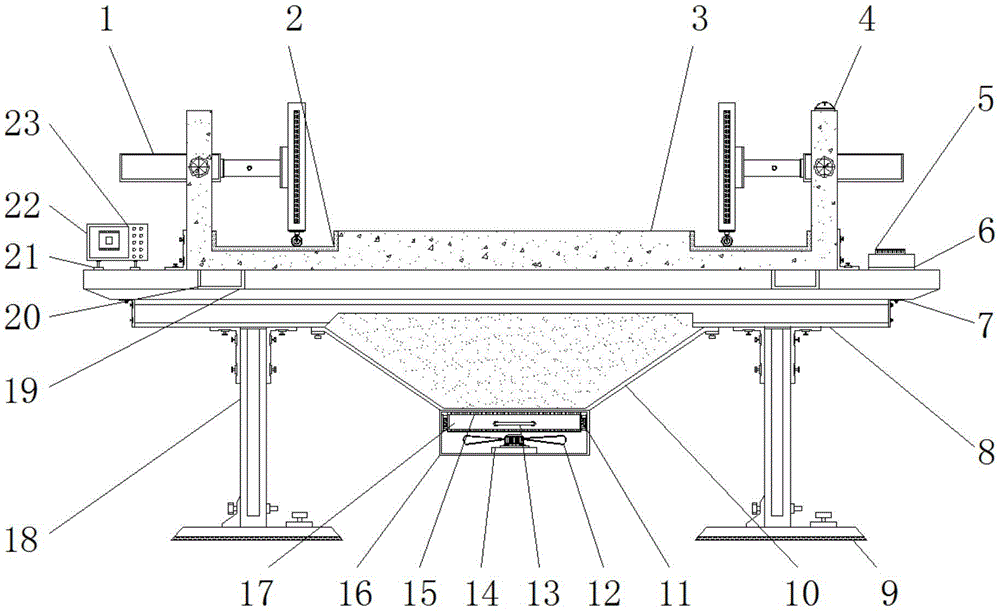

图1为本实用新型的正视剖视结构示意图；

图2为本实用新型的蜗轮蜗杆结构正视结构示意图；

图3为本实用新型的蜗轮蜗杆结构俯视结构示意图；

图4为本实用新型的滑动结构正视结构示意图。

图中：1、蜗轮蜗杆结构；101、容纳杆；102、蜗杆；103、夹板；104、滑轮；105、蜗轮；106、蜗轴；107、连接轴；108、螺栓；2、移动槽；3、载物架；4、报警器；5、红外探测器；6、置物块；7、工作台；8、底板；9、底座；10、容纳腔；11、滑动结构；1101、固定块；1102、滑动槽；1103、滑动块；1104、限位块；1105、限位槽；12、负压风机；13、把手；14、固定座；15、过滤网；16、箱体；17、抽屉；18、支撑柱；19、凹槽；20、凸块；21、连接块；22、控制面板；23、单片机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-4，本实用新型提供的一种实施例：一种天线用配件打孔固定装置，包括蜗轮蜗杆结构1、载物架3、工作台7和滑动结构11，工作台7的顶端固定有载物架3，且载物架3的两侧均固定有蜗轮蜗杆结构1，蜗轮蜗杆结构1的顶端固定有报警器4，该报警器4的型号为FU-JS001，载物架3顶端的两侧安装有移动槽2，工作台7顶端的一侧安装有连接块21，且连接块21的顶端固定有控制面板22，该控制面板22的型号为M580，控制面板22的内部固定有单片机23，该单片机23的型号为SH69P25；工作台7顶端的另一侧安装有置物块6，且置物块6的顶端固定有红外探测器5，该红外探测器5的型号为ARCM300T-Z-2G，工作台7的底端安装有底板8，且底板8的底端固定有容纳腔10，容纳腔10的底端安装有箱体16，且箱体16的两侧均固定有滑动结构11，滑动结构11的一侧安装有抽屉17，且抽屉17的外侧壁上固定有把手13，箱体16的底端安装有固定座14，且固定座14的顶端固定有负压风机12，该负压风机12的型号为BFX-100，底板8底端的两侧均安装有支撑柱18，且支撑柱18的底端固定有底座9。

进一步，蜗轮蜗杆结构1从上到下依次设置有容纳杆101、蜗杆102、夹板103、滑轮104、蜗轮105、蜗轴106、连接轴107和螺栓108，载物架3的外隔壁上固定有螺栓108，且螺栓108的一侧连接有容纳杆101，且容纳杆101的内部固定有连接轴107，连接轴107的一侧安装有蜗轮105，且蜗轮105的顶端固定有蜗轴106，当本装置进行工作时，使夹取配件时大小可调整，装置适用性提高，便于固定。

进一步，蜗轴106的两侧均安装有蜗杆102，且蜗杆102的一侧固定有夹板103，夹板103的底端安装有滑轮104，当本装置进行工作时，滑轮104的安装时夹板103移动方便，操作便利。

进一步，工作台7的顶端固定有凹槽19，载物架3的底端安装有凸块20，凹槽19和凸块20呈卡合结构，当本装置进行工作时，使工作台7和载物架3方便卡合，安装更加稳定。

进一步，滑动结构11从上到下依次设置有固定块1101、滑动槽1102、滑动块1103、限位块1104和限位槽1105，箱体16的内侧壁上固定有固定块1101，且固定块1101的一侧安装有滑动槽1102，滑动槽1102的底端固定有限位槽1105，滑动槽1102的一侧设置有滑动块1103，且滑动块1103的底端安装有限位块1104，当本装置进行工作时，滑动结构11的设置使装置废料收集和清理时操作简单方便，省事省力，同时，废料的收集很好的遵循了节约环保的理念。

进一步，抽屉17的两端均安装有过滤网15，且过滤网15在抽屉17的内部呈对称分布，当本装置进行工作时，使过滤废渣效果更好，便于更换清洁过滤网15；

控制面板22的输出端通过导线与单片机23的输入端电性连接，单片机23的输出端通过导线与负压风机12、红外探测器5和报警器4的输入端电性连接。

工作原理：使用本装置前，使用人员先对装置进行检测，确认没有问题后，使用时，将配件妥善固定在载物架3上，在载物架3的两侧设置有蜗轮蜗杆结构1，蜗轮蜗杆结构1的内部设置有蜗轮105和蜗轴106，使用时，通过手动转动螺栓108，螺栓108一侧的连接轴107带动蜗轮105转动，蜗轮105转动带动蜗轴106转动，蜗轴106的两侧连接有蜗杆102，蜗杆102的一侧安装有夹板103，通过夹板103底部设置的滑轮104，当转动螺栓108时，通过旋转带动作用，使夹板103在移动槽2内移动，当遇到大小不同的配件使，调节蜗轮蜗杆结构1可对夹板103进行移动调整，适用度提高，可夹取尺寸不同的配件，调整夹紧后，使其可对配件进行有效固定，固定效果好适用度高，在装置内设置了红外探测器5，在装置进行夹取固定工作时，红外探测器5进行对工作台7范围内的有效监测，一旦在夹取固定过程中有人员将肢体伸入装置不安全范围内时，红外探测器5监测到后有报警器4报警，装置立即停止夹取，保障了人员的安全，避免事故的发生，在底板8的底端设置了容纳腔10，容纳腔10的底端安装有箱体16，在箱体16的内部设置了滑动结构11，滑动结构11内部设置了滑动槽1102和滑动块1103，使箱体16内部设置的抽屉17抽拉方便，抽屉17内部设置有过滤网15，当箱体16内部的负压风机12开始工作时对工作过程中产生的废料灰尘进行吸附，使其落入抽屉17内部的过滤网15上，工作结束后抽出抽屉17对内部的过滤网15进行清洁收集，滑动结构11的设置使装置废料收集和清理时操作简单方便，省事省力，同时，废料的收集很好的遵循了节约环保的理念。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
