技术领域

本实用新型涉及切割设备技术领域，尤其涉及一种简易的快速切割装置。

背景技术

聚苯乙烯泡沫板――又名泡沫板、EPS板是由含有挥发性液体发泡剂的可发性聚苯乙烯珠粒，经加热预发后在模具中加热成型的白色物体，其有微细闭孔的结构特点，主要用于建筑墙体，回收泡沫板时需要将泡沫板进行切割作业。

现有的泡沫板切割装置上只安装一把刀具，对泡沫板切割耗费的时间长，泡沫板切割的效率低，所以我们提出了一种简易的快速切割装置，用以解决上述提出的问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在泡沫板切割装置上只安装一把刀具，对泡沫板切割耗费的时间长，泡沫板切割的效率低的缺点，而提出的一种简易的快速切割装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种简易的快速切割装置，包括两个支架，两个支架的顶部固定安装有同一个放置台，所述放置台的顶部活动卡装有泡沫板，所述放置台的底部固定安装有横条，且横条的两侧均固定安装有竖杆，两个竖杆相互靠近的一侧固定安装有同一个安装板，所述安装板的底部固定安装有驱动电机，且驱动电机输出轴的一端固定安装有驱动轴，所述驱动轴的一端固定安装有转盘，所述转盘的一侧活动连接有作用杆，两个竖杆相互靠近的一侧均滑动安装有滑块，两个滑块相互靠近的一侧固定安装有同一个刀架，所述刀架的底部固定安装有呈直线排布的多个刀具，所述刀架的顶部固定安装有对称设置的两个滑杆，两个滑杆相互靠近的一侧固定安装有同一个同步杆，且同步杆的顶部和作用杆的底部活动连接。

优选的，所述放置台的两侧固定安装有多个拉紧弹簧，多个拉紧弹簧相互靠近的一侧均固定安装有多个L形夹板，所述刀具和L形夹板交错设置，多个L形夹板的底部均和泡沫板紧密夹持，为了夹持住泡沫板，使泡沫板在切割过程中可以保持位置的稳定。

优选的，两个竖杆相互靠近的一侧均固定安装有滑轨，两个滑块相互远离的一侧均开设有和滑轨相匹配的滑槽，两个滑轨相互靠近的一侧分别延伸至两个滑槽内并分别和两个滑槽滑动连接，为了保证刀架在纵向移动时的位置稳定性，提高安全性能。

优选的，所述安装板的底部固定安装有对称设置的两个固定杆，两个固定杆的一侧分别和两个滑杆滑动连接，用来保持滑杆在滑动过程中不会发生位置的偏移。

优选的，所述安装板的底部固定安装有安装杆，且安装杆的底部和驱动电机的顶部固定连接，为了保证驱动电机工作时的稳定性。

本实用新型中，一个刀具位于两个L形夹板之间，目的是为了使L形夹板不会影响到刀具切割泡沫板，拉紧弹簧可以保持L形夹板夹持泡沫板的稳定性，泡沫板在切割过程中不会出现滑动的现象，驱动电机可以根据实际生产进行选择，目的是更加贴合实际，降低制造成本。

通过设置的固定杆、滑杆和同步杆，同步杆可以保持两个滑杆的同步运动，滑杆可以使刀架在纵向移动时不会发生位置的偏移，提高切割泡沫板的稳定性；

通过在刀架的底部设置的多个刀具同时切割泡沫板，较之原来的单一刀具切割泡沫板，效率至少可以提高一倍，大大提高了切割泡沫板的效率，且自动化程度高，人工强度低，制造成本低廉，值得广泛推广。

附图说明

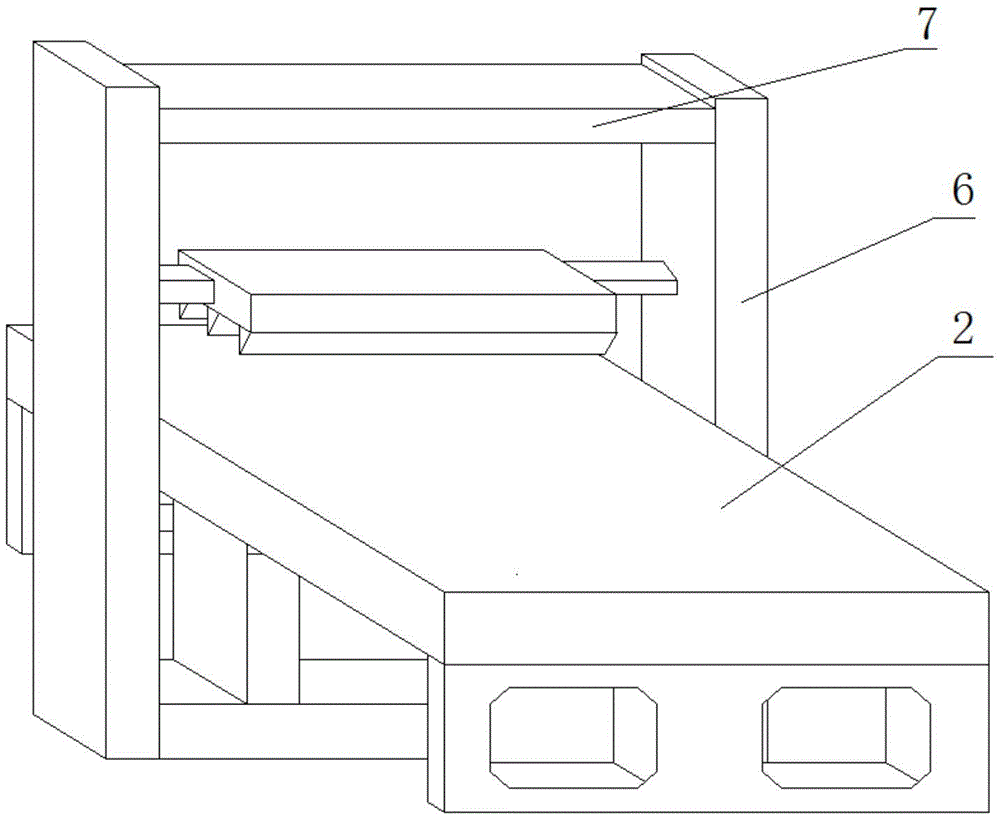

图1为本实用新型提出的一种简易的快速切割装置的部分结构三维图；

图2为本实用新型提出的一种简易的快速切割装置的结构示意图；

图3为本实用新型提出的一种简易的快速切割装置的图2中A部分结构放大示意图；

图4为本实用新型提出的一种简易的快速切割装置的图2中B部分结构放大示意图。

图中：1支架、2放置台、3拉紧弹簧、4L形夹块、5泡沫板、6竖杆、7安装板、8固定杆、9滑杆、10同步杆、11驱动电机、12驱动轴、13转盘、14作用杆、15刀架、16刀具、17滑块、18滑轨。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

实施例1

参照图1-4，一种简易的快速切割装置，包括两个支架1，两个支架1的顶部固定安装有同一个放置台2，放置台2的顶部活动卡装有泡沫板5，放置台2的底部固定安装有横条，且横条的两侧均固定安装有竖杆6，两个竖杆6相互靠近的一侧固定安装有同一个安装板7，安装板7的底部固定安装有驱动电机11，且驱动电机11输出轴的一端固定安装有驱动轴12，驱动轴12的一端固定安装有转盘13，转盘13的一侧活动连接有作用杆14，两个竖杆6相互靠近的一侧均滑动安装有滑块17，两个滑块17相互靠近的一侧固定安装有同一个刀架15，刀架15的底部固定安装有呈直线排布的多个刀具16，刀架15的顶部固定安装有对称设置的两个滑杆9，两个滑杆9相互靠近的一侧固定安装有同一个同步杆10，且同步杆10的顶部和作用杆14的底部活动连接。

其中，一个刀具16位于两个L形夹板4之间，目的是为了使L形夹板4不会影响到刀具16切割泡沫板5，拉紧弹簧3可以保持L形夹板4夹持泡沫板5的稳定性，泡沫板5在切割过程中不会出现滑动的现象，驱动电机11可以根据实际生产进行选择，目的是更加贴合实际，降低制造成本。

本实施例中，通过在刀架15的底部设置的多个刀具16同时切割泡沫板，较之原来的单一刀具16切割泡沫板5，效率至少可以提高一倍，大大提高了切割泡沫板5的效率，且自动化程度高，人工强度低，制造成本低廉，值得广泛推广。

实施例2

本实用新型中，放置台2的两侧固定安装有多个拉紧弹簧3，多个拉紧弹簧3相互靠近的一侧均固定安装有多个L形夹板4，刀具16和L形夹板4交错设置，多个L形夹板4的底部均和泡沫板5紧密夹持，为了夹持住泡沫板5，使泡沫板5在切割过程中可以保持位置的稳定。

本实用新型中，两个竖杆6相互靠近的一侧均固定安装有滑轨18，两个滑块17相互远离的一侧均开设有和滑轨18相匹配的滑槽，两个滑轨18相互靠近的一侧分别延伸至两个滑槽内并分别和两个滑槽滑动连接，为了保证刀架15在纵向移动时的位置稳定性，提高安全性能。

本实用新型中，安装板7的底部固定安装有对称设置的两个固定杆8，两个固定杆8的一侧分别和两个滑杆9滑动连接，用来保持滑杆9在滑动过程中不会发生位置的偏移。

本实用新型中，安装板7的底部固定安装有安装杆，且安装杆的底部和驱动电机11的顶部固定连接，为了保证驱动电机11工作时的稳定性。

本实施例中，通过设置的固定杆8、滑杆9和同步杆10，同步杆10可以保持两个滑杆9的同步运动，滑杆9可以使刀架15在纵向移动时不会发生位置的偏移，提高切割泡沫板5的稳定性。

本实用新型中，使用时，将待切割的泡沫板5放置在放置台2上，通过设置的多个拉紧弹簧3和L形夹板4将泡沫板5夹持住，夹持稳定，泡沫板5在切割过程中不会出现滑动的现象，驱动电机11电性连接市电即可，按下驱动电机11的开关，使驱动轴12和转盘13进行转动，通过设置的作用杆14向同步杆10上施加纵向位置的作用力，同步杆10可以带着滑杆9和刀架8向下移动，当作用杆14下降至最低位置时，多个刀具16刚好将泡沫板5切割成多个长条状，较之原来的单一刀具16切割泡沫板5，效率至少可以提高一倍，大大提高了切割泡沫板5的效率，通过设置的固定杆8、滑杆9和同步杆10，同步杆10可以保持两个滑杆9的同步运动，滑杆9可以使刀架15在纵向移动时不会发生位置的偏移，提高切割泡沫板5的稳定性，该装置本体自动化程度高，人工强度低，制造成本低廉，值得广泛推广。

本实用的描述中，还需要说明的是，除非另有明确的规定和限制，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接，可以是机械连接，也可以是电连接，可以是直接连接，也可以是通过中间媒介相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用中的具体含义。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
