技术领域

本实用新型属于口红原料加工技术领域，具体涉及一种用于口红原料加工用搅拌装置。

背景技术

口红是一类唇用美容化妆品，其主要功能是赋予嘴唇以色调，强调或改变两唇的轮廓，显示出更有生气和活力。

早在公元前3500年，人类便已开始使用一些带色的矿物和植物色素涂抹在面颊和唇上，以达到美容的目的。随着美容化妆品的发展，口红的色调、配方和功能都有较大的变化。

口红的色调与女性的发型、指甲油色调和服装变化密切相关，变得更具有潮流色彩。特别是近年来各种珠光粉和处理颜料的使用，使口红的色调更加多样化，质感更加舒适。与其他美容化妆品的发展趋势相似，它继续保持美容为主，兼顾保湿、滋养和防晒功能；口红配方、原料和工艺的进展推动着口红工业的发展。

口红原料加工时需要对其进行搅拌，口红原料搅拌常用到搅拌机；现有的用于口红原料加工用搅拌装置使用时存在着以下方面的不足：

1.料桶直接放置在台面上，原料置于料桶内搅拌时，不利于增加料桶放置的稳固性，影响加工效率；

2.料桶直接放置在台面上，不利于增加料桶放置的导向。

实用新型内容

本实用新型的目的在于提供一种用于口红原料加工用搅拌装置，以解决上述背景技术中提出的料桶直接放置在台面上，原料置于料桶内搅拌时，不利于增加料桶放置的稳固性，影响加工效率；料桶直接放置在台面上，不利于增加料桶放置的导向问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于口红原料加工用搅拌装置，包括支撑架、两个相对分布的支撑块、对称分布的油缸，两个所述支撑块的内侧面固定有支撑台，所述油缸的一端和支撑块连接，另一端和支撑架连接，所述支撑台的上表面放置有料桶，所述支撑架的顶部安装有电机，该电机的传动轴延伸进料桶内，且传动轴的端部连接有搅拌叶，所述支撑台上设置有支撑稳固机构，该支撑稳固机构包括固定环、支撑杆、螺杆、轴承和支撑板，所述支撑杆对称固定于支撑台的顶部，该支撑台的顶端固定有固定环，该固定环的表面开设有穿孔，该穿孔内固定有与螺杆螺纹旋合的螺母，所述螺杆的一端固定有可与料桶的侧表面相抵的支撑板，所述螺杆和支撑板的连接处设置有轴承。

优选的，所述螺杆的另一端固定有手轮，该手轮上设置有手柄。

优选的，所述支撑板的截面为梯形，且支撑板的长边与料桶的侧表面相抵。

优选的，所述固定环和支撑杆焊接固定，所述支撑杆焊接于支撑台的顶部。

优选的，所述支撑台的表面开设有供料桶底部放置的凹槽，该凹槽为“U”型槽。

优选的，所述料桶的侧表面固定有对称分布的把手，该把手上开设有条形纹。

与现有技术相比，本实用新型的有益效果是：

(1)通过设计的支撑稳固机构，使得料桶放置牢固，避免了原料在料桶内搅拌时，料桶的晃动，增加了原料搅拌的效率；

(2)支撑板的截面为梯形，且支撑板的长边与料桶的侧表面相抵，有助于增大支撑板和料桶的接触面积，更好的起到抵牢料桶的效果；

(3)通过在支撑台的表面开设供料桶底部放置的“U”型凹槽，有助于利用“U”型凹槽增加料桶放置位置的导向，使得搅拌叶更均匀的对料桶内的原料进行搅拌，提高搅拌的效率。

附图说明

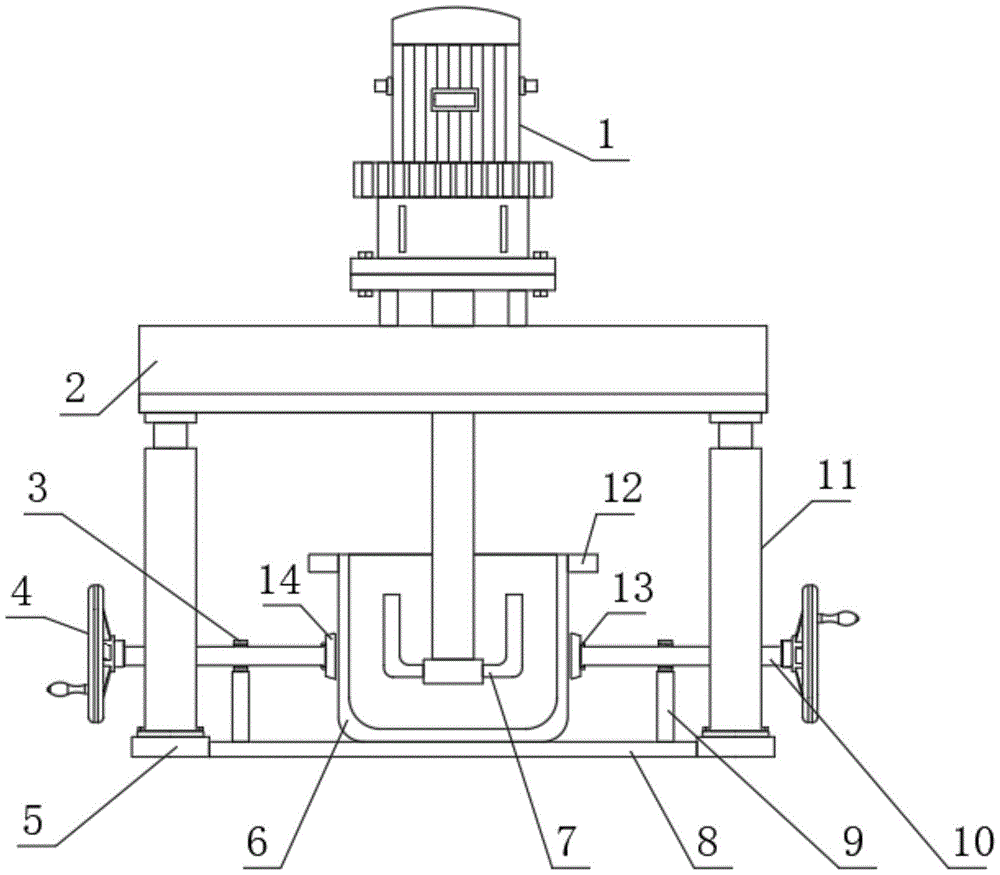

图1为本实用新型的结构示意图；

图2为本实用新型的支撑台俯视结构示意图；

图3为本实用新型的支撑杆和固定环侧视结构示意图；

图中：1、电机；2、支撑架；3、固定环；4、手轮；5、支撑块；6、料桶；7、搅拌叶；8、支撑台；9、支撑杆；10、螺杆；11、油缸；12、把手；13、轴承；14、支撑板；15、凹槽；16、螺母。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2和图3，本实用新型提供一种技术方案：一种用于口红原料加工用搅拌装置，包括支撑架2、两个相对分布的支撑块5、对称分布的油缸11，两个支撑块5的内侧面固定有支撑台8，油缸11的一端和支撑块5连接，另一端和支撑架2连接，支撑台8的上表面放置有料桶6，支撑架2的顶部安装有电机1，该电机1的传动轴延伸进料桶6内，且传动轴的端部连接有搅拌叶7，支撑台8上设置有支撑稳固机构，该支撑稳固机构包括固定环3、支撑杆9、螺杆10、轴承13和支撑板14，支撑杆9对称固定于支撑台8的顶部，该支撑台8的顶端固定有固定环3，该固定环3的表面开设有穿孔，该穿孔内固定有与螺杆10螺纹旋合的螺母16，螺杆10的一端固定有可与料桶6的侧表面相抵的支撑板14，螺杆10和支撑板14的连接处设置有轴承13，料桶6放置在支撑台8上后，转动螺杆10，螺杆10带动支撑板14活动，使得支撑板14抵牢在料桶6的侧表面，使得料桶6放置牢固，避免了原料在料桶6内搅拌时，料桶6的晃动，增加了原料搅拌的效率。

本实施例中，优选的，螺杆10的另一端固定有手轮4，使得通过手轮4转动螺杆10更便利，该手轮4上设置有手柄，使得通过手柄转动手轮4更便利。

本实施例中，优选的，支撑板14的截面为梯形，且支撑板14的长边与料桶6的侧表面相抵，有助于增大支撑板14和料桶6的接触面积，更好的起到抵牢料桶6的效果。

本实施例中，优选的，固定环3和支撑杆9焊接固定，有助于增加固定环3和支撑杆9连接的牢固性；支撑杆9焊接于支撑台8的顶部，使得支撑杆9固定牢固。

本实施例中，优选的，支撑台8的表面开设有供料桶6底部放置的凹槽15，该凹槽15为“U”型槽，料桶6放置时，可将料桶6的底部置于凹槽15上，利用凹槽15增加料桶6放置位置的导向，使得搅拌叶7更均匀的对料桶6内的原料进行搅拌，提高搅拌的效率。

本实施例中，优选的，料桶6的侧表面固定有对称分布的把手12，该把手12上开设有条形纹，使得通过把手12拿起料桶6更便利。

本实用新型的工作原理及使用流程：将料桶6的底部置于凹槽15上，利用凹槽15增加料桶6放置位置的导向，料桶6放置在支撑台8上后，转动带有手柄的手轮4，手轮4带动螺杆10转动，螺杆10带动截面为梯形的支撑板14活动，使得支撑板14的长边抵牢在料桶6的侧表面，使得料桶6放置牢固，避免了原料在料桶6内搅拌时，料桶6的晃动，增加了原料搅拌的效率；

操作型号为D63-820的油缸11控制支撑架2进行上升，将口红原料置于料桶6内，操作型号为D63-820的油缸11，使得支撑架2下降，搅拌叶7置于料桶6内，型号为TCH/V-1500的电机1进行作业，型号为TCH/V-1500的电机1带动搅拌叶7对口红原料进行搅拌。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
