技术领域

本实用新型涉及化妆设备技术领域，更具体的说涉及一种乳液管的顶部封口切割机构。

背景技术

现有的化妆品乳液管在进行灌装料后，其尾端需要封口，然后，再将多余的部分切割掉，现有的方式是设备将尾端封口后，需要人工切掉尾端多余的部分，其人工劳动量大，而且效率低，效果差。

实用新型内容

本实用新型的目的就是针对现有技术之不足，而提供一种乳液管的顶部封口切割机构，它可以在将乳液管的尾端压紧封口后，自动切割，将多余的部分切掉，其效果好，效率高。

本实用新型的技术解决措施如下：

一种乳液管的顶部封口切割机构，包括竖直连接板，所述竖直连接板的上部右侧壁上固定有上水平支撑板；

所述上水平支撑板的底面固定有横向移动机构；

所述横向移动机构的移动块的底面固定有下连接架，下连接架的底部固定有切割刀片；

所述上水平支撑板的前部的左右两侧均固定有连接板，两个连接板的外侧壁上均固定有压紧气缸，两个压紧气缸的推杆穿过连接板并固定有安装板，两个安装板上均固定有电加热板。

所述安装板的外侧壁上固定有导向杆，导向杆插套在对应的连接板上。

所述横向移动机构包括两个固定连接板，固定连接板固定在上水平支撑板的前部和后部底面上，横向移动螺杆的两端通过轴承铰接在两个固定连接板上，其中一个固定连接板的外侧壁上固定有驱动电机，驱动电机带动横向移动螺杆转动，移动块螺接在横向移动螺杆上。

所述上水平支撑板的底面中部固定有导向条，移动块的顶面固定有滑块，滑块的顶面成型有滑槽，导向条插套在滑槽中。

所述驱动电机的输出轴为花键轴，花键轴插套在横向移动螺杆的一端具有的花键孔中。

本实用新型的有益效果在于：

它可以在将乳液管的尾端压紧封口后，自动切割，将多余的部分切掉，其效果好，效率高。

附图说明

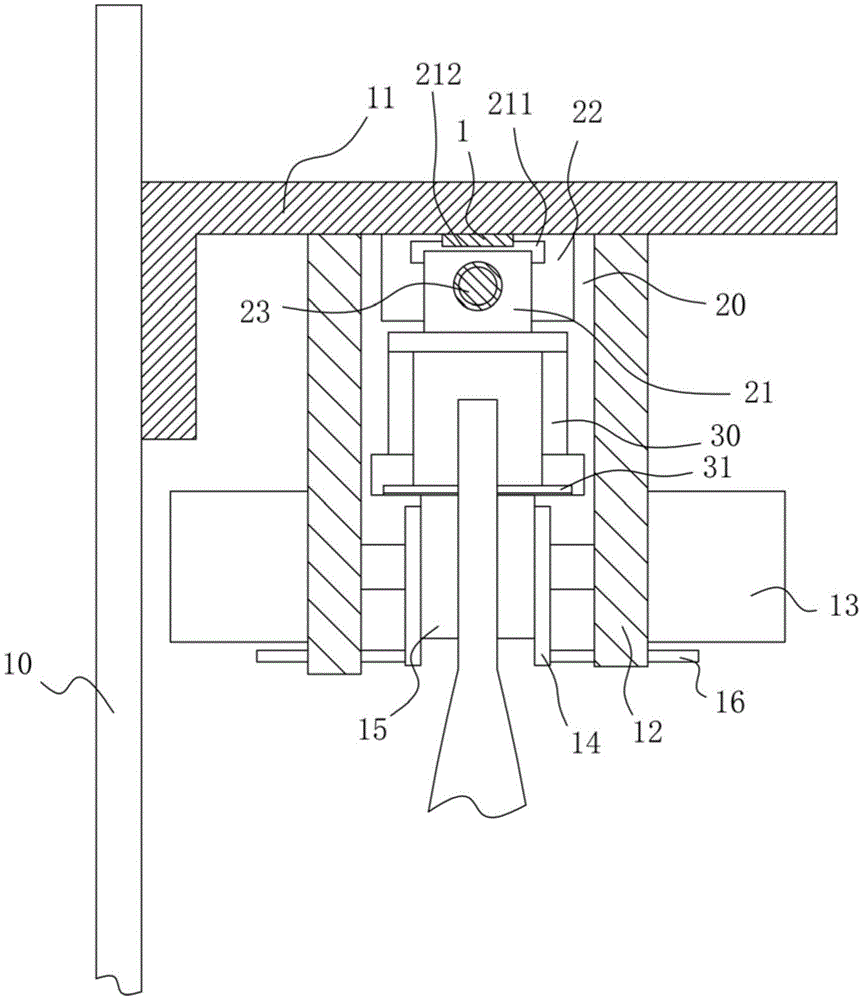

图1为本实用新型的局部结构示意图；

图2为上水平支撑板处的部件的局部侧视图。

具体实施方式

实施例：见图1至图2所示，一种乳液管的顶部封口切割机构，包括竖直连接板10，所述竖直连接板10的上部右侧壁上固定有上水平支撑板11；

所述上水平支撑板11的底面固定有横向移动机构20；

所述横向移动机构20的移动块21的底面固定有下连接架30，下连接架30的底部固定有切割刀片31；

所述上水平支撑板11的前部的左右两侧均固定有连接板12，两个连接板12的外侧壁上均固定有压紧气缸13，两个压紧气缸13的推杆穿过连接板12并固定有安装板14，两个安装板14上均固定有电加热板15。

进一步的说，所述安装板14的外侧壁上固定有导向杆16，导向杆16插套在对应的连接板12上。

进一步的说，所述横向移动机构20包括两个固定连接板22，固定连接板22固定在上水平支撑板11的前部和后部底面上，横向移动螺杆23的两端通过轴承铰接在两个固定连接板22上，其中一个固定连接板22的外侧壁上固定有驱动电机24，驱动电机24带动横向移动螺杆23转动，移动块21螺接在横向移动螺杆23上。

进一步的说，所述上水平支撑板11的底面中部固定有导向条1，移动块21的顶面固定有滑块211，滑块211的顶面成型有滑槽212，导向条1插套在滑槽212中。

进一步的说，所述驱动电机24的输出轴为花键轴，花键轴插套在横向移动螺杆23的一端具有的花键孔中。

本实施例可以安装在输送机构的一侧，当乳液管的尾部处于两个电加热板15之间时，通过两个压紧气缸13的推杆推动，使得两个电加热板15压靠在乳液管的尾部的外侧壁上，将乳液管的尾部侧壁挤压紧并加热粘附，完成封口，完成后，通过驱动电机24运行，使得切割刀片21移动并对两个电加热板15的顶面上方的乳液管的尾端多余部分直接切割下来，其效果好，效率高。
