技术领域

本实用新型涉及通讯设备技术领域，具体为一种信息通讯用设备的静音装置。

背景技术

通讯塔是保障民用通讯顺畅的基础。

通常我们能见到的通讯设备大多安装在电柜中，通过电柜对其进行保护，在实际使用时，为了保证电柜内部电子元气器件的正常工作，通常在柜体内部设置通风装置，如风扇等，电柜中的噪音通常就是风扇在转动过程中产生的，而有些设备对电柜的噪音要求，使用传统的风扇等不能解决噪音的问题。

为此，我们提出了一种信息通讯用设备的静音装置来解决上述问题。

实用新型内容

本实用新型的目的在于提供一种信息通讯用设备的静音装置，以解决上述背景技术中提出的电柜中的噪音通常就是风扇在转动过程中产生的，而有些设备对电柜的噪音要求，使用传统的风扇等不能解决噪音的技术问题。

为实现上述目的，本实用新型提供如下技术方案：

一种信息通讯用设备的静音装置，包括散热扇本体，所述散热扇本体的内侧上部设有轮毂，所述轮毂上均匀设有多个永磁材质的叶片，所述轮毂的底面中部设有转轴；

所述散热扇本体的内侧下部设置有限位筒，所述限位筒的外侧通过多个支撑杆与散热扇本体的内壁连接固定，所述限位筒与转轴间隙配合，所述支撑杆上均嵌设有励磁绕组，所述励磁绕组与叶片配合。

优选的，所述叶片为倾斜设置，所述叶片的一端插入轮毂内且通过螺栓与轮毂连接固定。

优选的，所述散热扇本体的壁为绝缘材质，且散热扇本体的内壁上涂有磁屏蔽层。

优选的，所述限位筒为中空结构，且限位筒的顶端设有缓冲垫，所述缓冲垫为橡胶材质，所述限位筒的内侧设置有转速传感器。

优选的，所述散热扇本体的顶端设置有盖板，所述盖板的底面中部对应轮毂的位置设置有第一磁体，所述第一磁体与设置于轮毂顶面的第二磁体相斥。

优选的，所述散热扇本体的内侧且位于限位筒的下方设有过滤网，所述过滤网一端穿过散热扇本体上的槽口且延伸至散热扇本体的外侧，所述过滤网位于散热扇本体的一端通过固定件与散热扇本体卡接，所述过滤网位于散热扇本体外侧的一端设有把手。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，励磁绕组通电后产生磁场，并且磁场的强度与电流成正比变化，同时与叶片对应的励磁绕组依次通电，不与叶片对应的励磁绕组断电；励磁绕组通电后产生磁场与永磁材质的叶片相斥作用，由于叶片是倾斜设置的，因此产生一个径向力和轴向力，轴向力将叶片及轮毂顶起，使得轮毂与限位筒分离，同时第一磁体第二磁体相斥作用将盖板顶开；径向力推动叶片围绕转轴转动，并且根据转速传感器测得的转速，调整励磁绕组的通电与断电间隔，从而使得叶片以一个恒定的转速动作，实现静音换气。

附图说明：

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

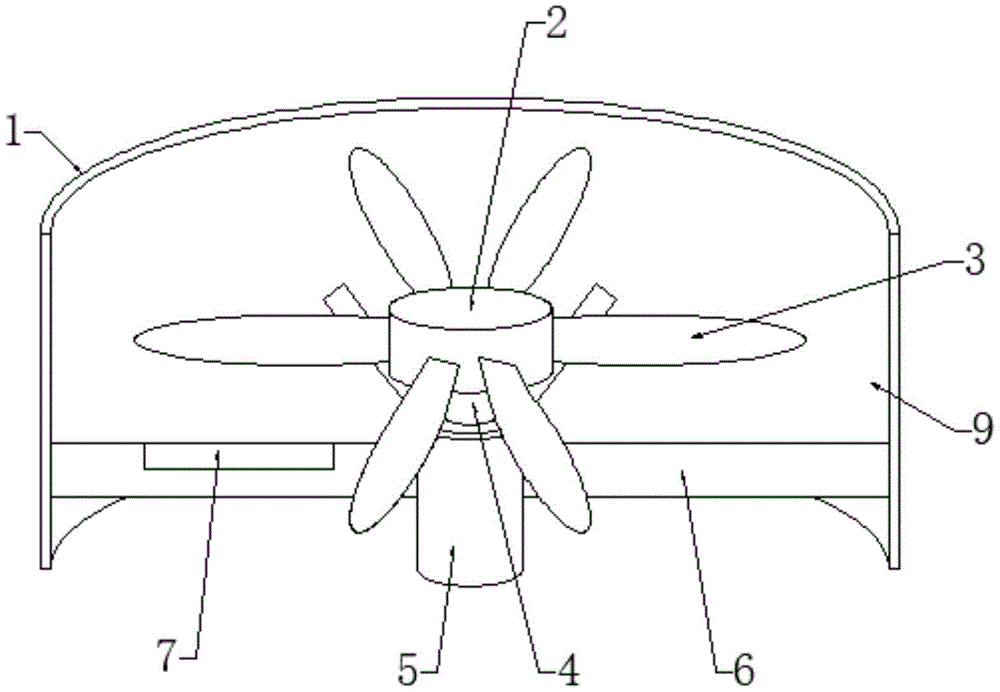

图1为本实用新型的内部结构示意图；

图2为本实用新型中轮毂与叶片的装配示意图；

图3为图2中A-A处的剖视图；

图4为图3中B-B处的剖视图；

图5为图3中C处的局部放大图；

图6本实用新型内部结构的正视图；

图7本实用新型整体结构示意图。

图中：1、散热扇本体；2、轮毂；3、叶片；4、转轴；5、限位筒；6、支撑杆；7、励磁绕组；8、螺栓；9、磁屏蔽层；10、缓冲垫；11、转速传感器；12、盖板；13、第一磁体；14、第二磁体；15、过滤网；16、槽口；17、固定件；18、把手。

具体实施方式：

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-7，本实用新型提供的一种实施例：

一种信息通讯用设备的静音装置，包括散热扇本体1，散热扇本体1的内侧上部设有轮毂2，轮毂2上均匀设有多个永磁材质的叶片3，轮毂2的底面中部设有转轴4；

散热扇本体1的内侧下部设置有限位筒5，限位筒5的外侧通过多个支撑杆6与散热扇本体1的内壁连接固定，限位筒5与转轴4间隙配合，支撑杆6上均嵌设有励磁绕组7，励磁绕组7与叶片3配合。

本方案利用磁悬浮原理，励磁绕组7通电后产生磁场，并且磁场的强度与电流成正比变化，同时与叶片3对应的励磁绕组7依次通电，不与叶片3对应的励磁绕组7断电；

励磁绕组7通电后产生磁场与永磁材质的叶片3相斥作用，由于叶片3是倾斜设置的，因此产生一个径向力和轴向力，轴向力将叶片3及轮毂2顶起，使得轮毂2与限位筒5分离，同时第一磁体13第二磁体14相斥作用将盖板12顶开；径向力推动叶片3围绕转轴4转动，并且根据转速传感器11测得的转速，调整励磁绕组7的通电与断电间隔，从而使得叶片3以一个恒定的转速动作，实现静音换气；

叶片3与轮毂2通过螺栓8连接，使得叶片3的维护、安装更加方便；

过滤网15采用抽拉结构，便于过滤网15的拆装。

具体的，叶片3为倾斜设置，叶片3的一端插入轮毂2内且通过螺栓8与轮毂2连接固定。

具体的，散热扇本体1的壁为绝缘材质，且散热扇本体1的内壁上涂有磁屏蔽层9，减少磁场的扩散，避免对电子元器件产生干扰。

具体的，限位筒5为中空结构，且限位筒5的顶端设有缓冲垫10，缓冲垫10为橡胶材质，限位筒5的内侧设置有转速传感器11。

具体的，散热扇本体1的顶端设置有盖板12，盖板12的底面中部对应轮毂2的位置设置有第一磁体13，第一磁体13与设置于轮毂2顶面的第二磁体14相斥。

具体的，散热扇本体1的内侧且位于限位筒5的下方设有过滤网15，过滤网15一端穿过散热扇本体1上的槽口16且延伸至散热扇本体1的外侧，过滤网15位于散热扇本体1的一端通过固定件17与散热扇本体1卡接，过滤网15位于散热扇本体1外侧的一端设有把手18。

工作原理：

励磁绕组7通电后产生磁场，并且磁场的强度与电流成正比变化，同时与叶片3对应的励磁绕组7依次通电，不与叶片3对应的励磁绕组7断电；

励磁绕组7通电后产生磁场与永磁材质的叶片3相斥作用，由于叶片3是倾斜设置的，因此产生一个径向力和轴向力，轴向力将叶片3及轮毂2顶起，使得轮毂2与限位筒5分离，同时第一磁体13第二磁体14相斥作用将盖板12顶开；径向力推动叶片3围绕转轴4转动，并且根据转速传感器11测得的转速，调整励磁绕组7的通电与断电间隔，从而使得叶片3以一个恒定的转速动作，实现静音换气。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
