技术领域

本实用新型属于存储装置技术领域，具体涉及一种化妆用品存储装置。

背景技术

常用的化妆用品有清洁霜、爽肤水、面霜、粉底等等，在使用完后需要将这些用品放在在一个专门存储的盒子里，以便更好的收纳化妆用品，避免显得凌乱，方便下次使用。

现有的收纳支撑架上的收纳盒为抽屉式，使用时将收纳盒拉开然后取出化妆用品，有些收纳盒上没有设置限位装置，在将收纳盒拉开时，容易将收纳盒拉开过多，造成收纳盒脱离收纳支撑架而掉落，导致收纳盒里面的一些化妆用品摔碎，使用成本增高的问题，为此我们提出一种化妆用品存储装置。

实用新型内容

本实用新型的目的在于提供一种化妆用品存储装置，以解决上述背景技术中提出的现有的收纳支撑架上的收纳盒为抽屉式，使用时将收纳盒拉开然后取出化妆用品，有些收纳盒上没有设置限位装置，在将收纳盒拉开时，容易将收纳盒拉开过多，造成收纳盒脱离收纳支撑架而掉落，导致收纳盒里面的一些化妆用品摔碎，使用成本增高的问题。

为实现上述目的，本实用新型提供如下技术方案：一种化妆用品存储装置，包括收纳支撑架，所述收纳支撑架的上表面设置有放置台，所述收纳支撑架的内部设置有三组收纳盒，所述收纳盒与所述收纳支撑架之间均设置有两组限位机构，所述限位机构包括固定条，所述固定条与所述收纳支撑架之间设置有四组固定块，所述收纳盒的两端均设置有滑杆，所述固定条的内部分别开设有腔体和滑槽，所述滑杆的端部穿过所述滑槽并延伸至所述腔体的内部，且所述滑杆的端部可在所述滑槽和所述腔体的内部往复活动。

优选的，所述放置台的上表面设置有支座，所述支座的顶部设置有化妆镜，所述支座的两端分别设置有两组LED补光灯，所述LED补光灯是由灯芯和灯罩组成。

优选的，所述收纳盒的表面设置有把手。

优选的，所述收纳支撑架的底部四周拐角处均设置有支脚。

优选的，所述放置台的表面开设有放置槽。

优选的，所述收纳支撑架和所述放置台均为塑料。

与现有技术相比，本实用新型的有益效果是：

(1)本实用新型通过设计的限位机构，便于对收纳盒进行限位，避免了在将收纳盒拉开时，容易将收纳盒拉开过多，造成收纳盒脱离收纳支撑架而掉落，导致收纳盒里面的一些化妆用品摔碎的问题，有助于降低了使用成本，结构简单，使用方便。

(2)本实用新型LED补光灯、化妆镜和支座相结合，便于弥补了在光线不足或夜里时可以化妆，避免了在光线不足或夜里化妆时需要开灯才能进行化妆的情况，设计简单，实用性显著。

附图说明

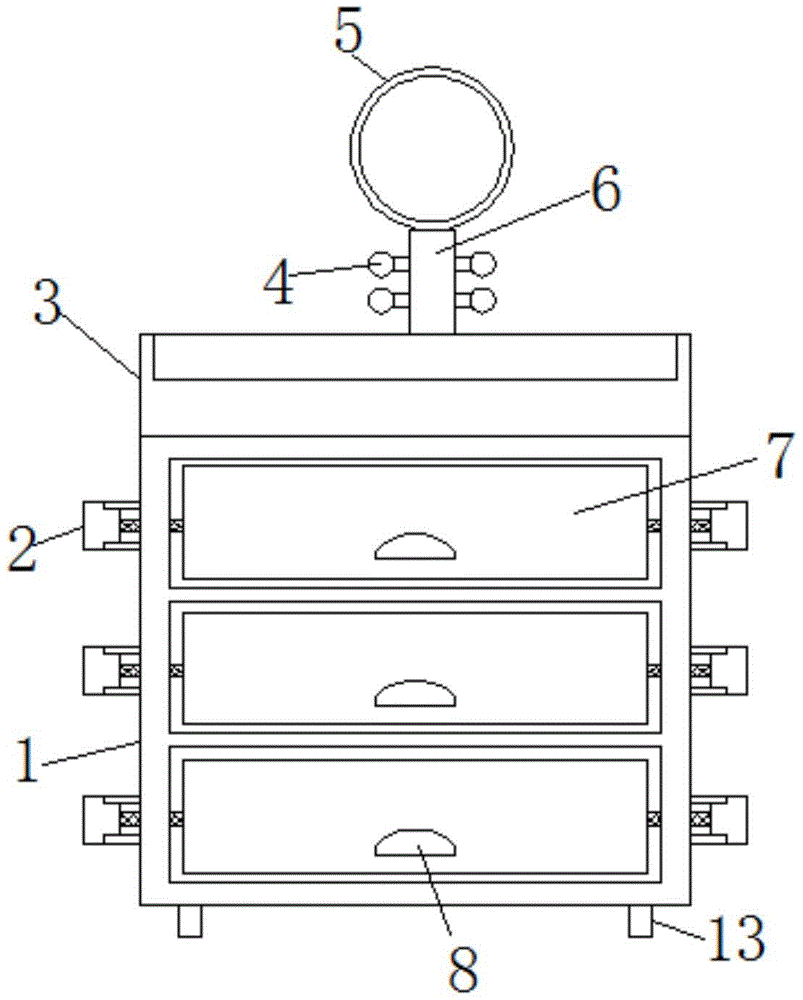

图1为本实用新型的结构示意图；

图2为本实用新型的固定条、收纳盒、滑杆和固定块连接结构示意图；

图3为本实用新型的收纳支撑架、收纳盒和固定条左视结构示意图；

图4为本实用新型的固定条、固定块、滑杆和收纳盒俯视结构示意图；

图5为本实用新型的固定条剖视结构示意图；

图中：1、收纳支撑架；2、固定条；3、放置台；4、LED补光灯；5、化妆镜；6、支座；7、收纳盒；8、把手；9、滑杆；10、固定块；11、腔体；12、滑槽；13、支脚。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图5，本实用新型提供一种技术方案：一种化妆用品存储装置，包括收纳支撑架1，收纳支撑架1的上表面设置有放置台3，收纳支撑架1的内部设置有三组收纳盒7，收纳盒7与收纳支撑架1之间均设置有两组限位机构，限位机构包括固定条2，固定条2与收纳支撑架1之间设置有四组固定块10，收纳盒7的两端均设置有滑杆9，固定条2的内部分别开设有腔体11和滑槽12，滑杆9的端部穿过滑槽12并延伸至腔体11的内部，且滑杆9的端部可在滑槽12和腔体11的内部往复活动，本实用新型通过设计的限位机构，便于对收纳盒7进行限位，避免了在将收纳盒7拉开时，容易将收纳盒7拉开过多，造成收纳盒7脱离收纳支撑架1而掉落，导致收纳盒7里面的一些化妆用品摔碎的问题，有助于降低了使用成本，结构简单，使用方便。

本实施例中，优选的，放置台3的上表面设置有支座6，支座6的顶部设置有化妆镜5，支座6的两端分别设置有两组LED补光灯4，LED补光灯4是由灯芯和灯罩组成，本实用新型LED补光灯4、化妆镜5和支座6相结合，便于弥补了在光线不足或夜里时可以化妆，避免了在光线不足或夜里化妆时需要开灯才能进行化妆的情况，设计简单，实用性显著。

本实施例中，优选的，收纳盒7的表面设置有把手8。

本实施例中，优选的，收纳支撑架1的底部四周拐角处均设置有支脚13。

本实施例中，优选的，放置台3的表面开设有放置槽。

本实施例中，优选的，收纳支撑架1和放置台3均为塑料。

本实用新型的工作原理及使用流程：握住把手8向外侧移动，带动收纳盒7向外侧移动，拉开收纳盒7后即可取出化妆用品使用；

本实用新型在使用的时候，先握住把手8向外侧移动时，带动收纳盒7跟着向外侧移动，收纳盒7带动滑杆9在滑槽12和腔体11内向外侧移动，当收纳盒7拉开一定距离后，滑杆9的端部接触到滑槽12的内壁，便可对收纳盒7进行限位，避免了在将收纳盒7拉开时，容易将收纳盒7拉开过多，造成收纳盒7脱离收纳支撑架1而掉落，导致收纳盒7里面的一些化妆用品摔碎的问题，有助于降低了使用成本，结构简单，使用方便；

在夜里或光线不足时打开LED补光灯4进行照明，便于弥补了在光线不足或夜里时可以化妆，避免了在光线不足或夜里化妆时需要开灯才能进行化妆的情况，设计简单，实用性显著。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
