技术领域

本实用新型涉及化妆设备技术领域，更具体的说涉及一种化妆品瓶体的外侧壁弹性包装套安装装置。

背景技术

现有的化妆品瓶体其根据设计需要，其外侧壁上需要卡置具有微弹性的弹性套体，而现有的方式均是人工安装，其效率低，效果差，人工安装由于弹性套体的受力不均，其安装位置不够到位，容易倾斜，效果差。

实用新型内容

本实用新型的目的就是针对现有技术之不足，而提供一种化妆品瓶体的外侧壁弹性包装套安装装置，它可以保证将安装套自动挤压安装到瓶体的外侧壁上，其安装效果好，效率高。

本实用新型的技术解决措施如下：

一种化妆品瓶体的外侧壁弹性包装套安装装置，包括连接底板，所述连接底板的顶面中部固定有放料块，放料块的顶面中部成型有放置孔，待安装的瓶体的下部插套在放置孔中；

所述连接底板的顶面固定有上支撑架，上支撑架的顶板的顶面中部固定有压紧气缸，压紧气缸的推杆穿过上支撑架的顶板的底面并固定有主连接架，主连接架的底端固定有压紧板，压紧板的中部底面固定有环形压紧套，环形压紧套的内侧壁的下部成型有定位环形槽；

所述待安装的瓶体的外侧壁上卡置有安装套，安装套的上部插套在定位环形槽中，安装套的顶面压靠在定位环形槽的顶面上，安装套的底面压靠在瓶体的外部外侧壁上成型有的环形凸起部的顶面上。

所述放置孔的内侧壁上固定有防护弹性层，放置孔的底部处的连接底板的顶面固定有底部防护弹性层，环形凸起部的外侧壁紧贴防护弹性层，瓶体的底面压靠在底部防护弹性层上。

所述压紧板的中部成型有中心通槽，瓶体的上部瓶口插套在中心通槽中。

所述压紧板的边部顶面固定有多个竖直导向杆，竖直导向杆插套在上支撑架的顶板上具有的导向通孔中。

所述导向通孔的内侧壁上固定有导向套，竖直导向杆插套在导向套中。

本实用新型的有益效果在于：

它可以保证将安装套自动挤压安装到瓶体的外侧壁上，其安装效果好，效率高。

附图说明

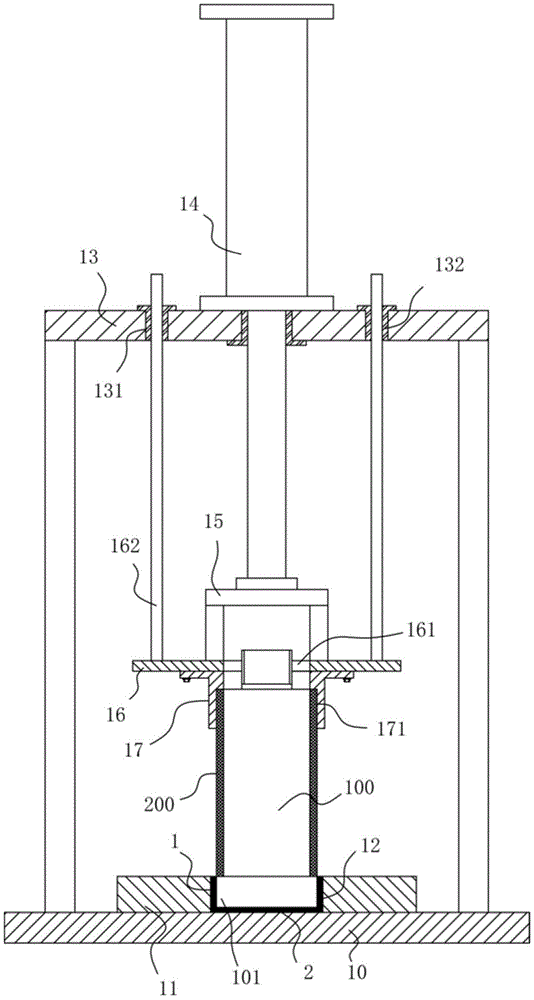

图1为本实用新型的局部结构示意图；

图2为图1的局部放大图。

具体实施方式

实施例：见图1至图2所示，一种化妆品瓶体的外侧壁弹性包装套安装装置，包括连接底板10，所述连接底板10的顶面中部固定有放料块11，放料块11的顶面中部成型有放置孔12，待安装的瓶体100的下部插套在放置孔12中；

所述连接底板10的顶面固定有上支撑架13，上支撑架13的顶板的顶面中部固定有压紧气缸14，压紧气缸14的推杆穿过上支撑架13的顶板的底面并固定有主连接架15，主连接架15的底端固定有压紧板16，压紧板16的中部底面固定有环形压紧套17，环形压紧套17的内侧壁的下部成型有定位环形槽171；

所述待安装的瓶体100的外侧壁上卡置有安装套200，安装套200的上部插套在定位环形槽171中，安装套200的顶面压靠在定位环形槽171的顶面上，安装套200的底面压靠在瓶体100的外部外侧壁上成型有的环形凸起部101的顶面上。

进一步的说，所述放置孔12的内侧壁上固定有防护弹性层1，放置孔12的底部处的连接底板10的顶面固定有底部防护弹性层2，环形凸起部101的外侧壁紧贴防护弹性层1，瓶体100的底面压靠在底部防护弹性层2上。

进一步的说，所述压紧板16的中部成型有中心通槽161，瓶体100的上部瓶口插套在中心通槽161中。

进一步的说，所述压紧板16的边部顶面固定有多个竖直导向杆162，竖直导向杆162插套在上支撑架13的顶板上具有的导向通孔131中。

进一步的说，所述导向通孔131的内侧壁上固定有导向套132，竖直导向杆162插套在导向套132中。

本实施例中，其在使用时，将瓶体100的底面压靠在底部防护弹性层2上，环形凸起部101的外侧壁紧贴防护弹性层1，然后，将安装套200的上部插套在定位环形槽171中，安装套200的顶面压靠在定位环形槽171的顶面上，然后，通过压紧气缸14的推杆推动，使得环形压紧套17下降，将安装套200的底部卡置到瓶体100的上部中，并随着环形压紧套17下降，将安装套200逐步下降并沿着瓶体100卡置，一直到安装套200的底面压靠在瓶体100的外部外侧壁上成型有的环形凸起部101的顶面上，完成固定。

其安装效果好，效率高。
