技术领域

本实用新型涉及计算机技术领域，具体为一种基于计算机硬件的防护型运输箱。

背景技术

计算机硬件是指计算机系统中由电子，机械和光电元件等组成的各种物理装置的总称，计算机的硬件系统通常都是由以下五个部件来进行组成的，分别为储存器、控制器、运算器、输入设备和输出设备，在对计算机硬件进行运输时，常常需要将硬件放置于运输箱内；

现有的运输箱在运输时使用海绵等防护材料，使用时不便于安装和二次利用，同时在防护材料中间直接放置硬件，没有有效的分类和分隔功能，容易出现硬件位移导致的相互碰撞或掉落。

实用新型内容

本实用新型提供一种基于计算机硬件的防护型运输箱，可以有效解决上述背景技术中提出现有的运输箱在运输时使用海绵等防护材料，使用时不便于安装和二次利用，同时在防护材料中间直接放置硬件，没有有效的分类和分隔功能，容易出现硬件位移导致的相互碰撞或掉落的问题。

为实现上述目的，本实用新型提供如下技术方案：一种基于计算机硬件的防护型运输箱，包括箱体，所述箱体底端以中心对称方式焊接有四个限位滑柱，所述限位滑柱中部滑动连接有若干放置组件，所述放置组件包括载板、套管、限位边框、魔术贴、载物海绵块、分类卡槽、第一海绵凸起、盖覆海绵块、第二海绵凸起和限位边板；

所述载板通过套管滑动套接于限位滑柱外侧，所述载板各边角位置处均贯穿焊接有套管，所述载板顶端和底端均焊接有限位边框，所述载板顶端通过魔术贴粘结有载物海绵块，所述载物海绵块顶端均匀开设有分类卡槽，所述分类卡槽内部均匀设置有若干第一海绵凸起，所述载板底端通过魔术贴粘结有盖覆海绵块，所述盖覆海绵块对应若干分类卡槽位置处均均匀设置有若干第二海绵凸起，所述载板两侧表面焊接有限位边板。

优选的，所述箱体前端面两边部均通过合页铰接有箱门，一个所述箱门中部嵌入安装有锁簧锁，另一个所述箱门中部与锁簧锁对应位置处安装有配套锁片。

优选的，所述箱体顶端各边角位置处均插接有挂环，所述箱体底端各边角位置处均安装有万向带刹轮。

优选的，一个所述分类卡槽内第一海绵凸起数量设置为三排且每排五个，一个所述分类卡槽对应的第二海绵凸起数量设置为两排且每排四个，每一个所述第二海绵凸起均位于四个相邻第一海绵凸起连续图形的中心位置处。

优选的，所述套管内径与限位滑柱外径相等，所述套管长度与第一海绵凸起和第二海绵凸起两者厚度相等。

优选的，所述载板顶端边部对称焊接有取用组件，所述取用组件包括双耳座、安装轴、支撑杆、圆弧面和第一把手；

所述载板顶端边部对称焊接有双耳座，所述双耳座中部转动连接有安装轴，所述安装轴外侧套接有支撑杆，所述支撑杆一端设置为圆弧面，所述支撑杆前端面焊接有第一把手，所述支撑杆长度为套管长度的两倍。

优选的，所述箱体内部两侧安装有辅助组件，所述辅助组件包括限位板、弹簧、缓冲板、干燥盒、第二把手、凹型条、干燥孔和干燥板；

所述箱体内部两侧壁顶部和底部均焊接有限位板，位于同一侧壁的两个所述限位板之间通过弹簧连接有缓冲板，所述缓冲板一侧贴合放置有干燥盒，所述干燥盒顶端和底端分别与限位板表面贴合，所述干燥盒一侧表面对应限位边板位置处均焊接有凹型条，所述干燥盒一侧表面对应凹型条间隙位置处均匀开设有若干干燥孔，所述干燥盒内部插放有干燥板，所述干燥盒前端面中部焊接有第二把手。

优选的，所述凹型条凹陷部分截面内边缘与限位边板截面外边缘相契合，所述干燥盒通过凹型条与限位边板的配合安装。

与现有技术相比，本实用新型的有益效果：本实用新型科学合理，使用安全方便：

1、通过在多块载板和多个分类卡槽，便于对硬件进行多级分类存储，进而便于运输后的单独取出，同时由分类卡槽、第一海绵凸起和第二海绵凸起，提高对硬件位置的限制，减少硬件位移导致的相互碰撞或掉落，并通过魔术贴粘结两块海绵，在限位边框下更换更加便捷。

2、设置了取用组件，握持第一把手后，将支撑杆立起，能有效的推动取用组件上方的载板沿着限位滑柱向上移动，进而便于使用者取出分类卡槽内存放的计算机硬件。

3、设置了辅助组件，有干燥盒内干燥板降低盒体内部湿度，减少因箱体内潮湿造成的硬件损坏，同时干燥盒一侧通过凹型条与限位边板连接，另一侧通过缓冲板和弹簧与箱体侧壁连接，进而有效对放置组件进行限位和缓冲，降低晃动对放置组件的影响，提高运输过程中硬件的稳定。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

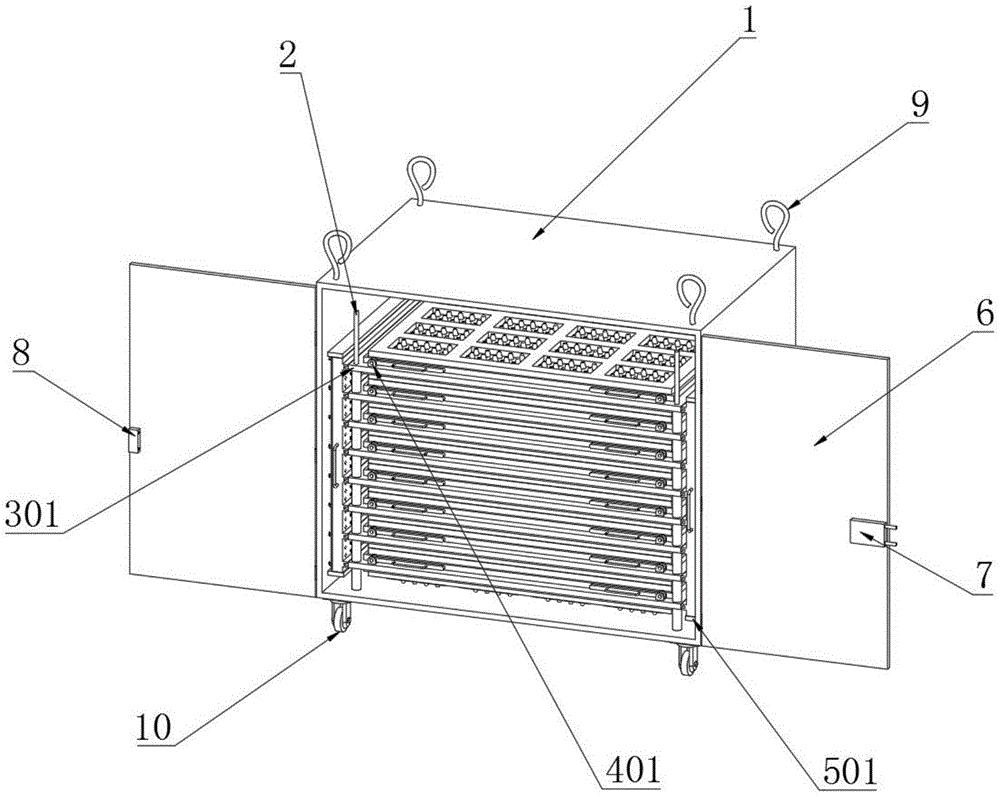

图1是本实用新型的结构示意图；

图2是本实用新型放置组件的结构示意图；

图3是本实用新型放置组件的剖视图；

图4是本实用新型取用组件的结构示意图；

图5是本实用新型辅助组件的结构示意图；

图6是本实用新型干燥板的结构示意图；

图中标号：1、箱体；2、限位滑柱；

3、放置组件；301、载板；302、套管；303、限位边框；304、魔术贴；305、载物海绵块；306、分类卡槽；307、第一海绵凸起；308、盖覆海绵块；309、第二海绵凸起；310、限位边板；

4、取用组件；401、双耳座；402、安装轴；403、支撑杆；404、圆弧面；405、第一把手；

5、辅助组件；501、限位板；502、弹簧；503、缓冲板；504、干燥盒；505、第二把手；506、凹型条；507、干燥孔；508、干燥板；

6、箱门；7、锁簧锁；8、配套锁片；9、挂环；10、万向带刹轮。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-6所示，本实用新型提供一种技术方案，一种基于计算机硬件的防护型运输箱，包括箱体1，箱体1底端以中心对称方式焊接有四个限位滑柱2，限位滑柱2中部滑动连接有若干放置组件3，放置组件3包括载板301、套管302、限位边框303、魔术贴304、载物海绵块305、分类卡槽306、第一海绵凸起307、盖覆海绵块308、第二海绵凸起309和限位边板310；

载板301通过套管302滑动套接于限位滑柱2外侧，载板301各边角位置处均贯穿焊接有套管302，载板301顶端和底端均焊接有限位边框303，载板301顶端通过魔术贴304粘结有载物海绵块305，载物海绵块305顶端均匀开设有分类卡槽306，分类卡槽306内部均匀设置有若干第一海绵凸起307，载板301底端通过魔术贴304粘结有盖覆海绵块308，盖覆海绵块308对应若干分类卡槽306位置处均均匀设置有若干第二海绵凸起309，载板301两侧表面焊接有限位边板310。

箱体1前端面两边部均通过合页铰接有箱门6，一个箱门6中部嵌入安装有锁簧锁7，另一个箱门6中部与锁簧锁7对应位置处安装有配套锁片8，实现箱体1的关闭和锁紧。

箱体1顶端各边角位置处均插接有挂环9，箱体1底端各边角位置处均安装有万向带刹轮10，可通过挂钩挂环9将箱体1吊起运输，也可通过万向带刹轮10令箱体1在地面移动运输。

一个分类卡槽306内第一海绵凸起307数量设置为三排且每排五个，一个分类卡槽306对应的第二海绵凸起309数量设置为两排且每排四个，每一个第二海绵凸起309均位于四个相邻第一海绵凸起307连续图形的中心位置处，使得放置于分类卡槽306的计算机硬件两表面受力均匀，且在不放置东西时，第二海绵凸起309能收入到分类卡槽306内部。

套管302内径与限位滑柱2外径相等，套管302长度与第一海绵凸起307和第二海绵凸起309两者厚度相等。

载板301顶端边部对称焊接有取用组件4，取用组件4包括双耳座401、安装轴402、支撑杆403、圆弧面404和第一把手405；

载板301顶端边部对称焊接有双耳座401，双耳座401中部转动连接有安装轴402，安装轴402外侧套接有支撑杆403，支撑杆403一端设置为圆弧面404，支撑杆403前端面焊接有第一把手405，支撑杆403长度为套管302长度的两倍。

箱体1内部两侧安装有辅助组件5，辅助组件5包括限位板501、弹簧502、缓冲板503、干燥盒504、第二把手505、凹型条506、干燥孔507和干燥板508；

箱体1内部两侧壁顶部和底部均焊接有限位板501，位于同一侧壁的两个限位板501之间通过弹簧502连接有缓冲板503，缓冲板503一侧贴合放置有干燥盒504，干燥盒504顶端和底端分别与限位板501表面贴合，干燥盒504一侧表面对应限位边板310位置处均焊接有凹型条506，凹型条506凹陷部分截面内边缘与限位边板310截面外边缘相契合，当最下方的套管302，其余套管302均与下方的载板301贴合时，干燥盒504通过凹型条506与限位边板310的配合安装，放置组件3受到凹型条506限制后保持稳定，干燥盒504一侧表面对应凹型条506间隙位置处均匀开设有若干干燥孔507，干燥盒504内部插放有干燥板508，干燥盒504前端面中部焊接有第二把手505。

本实用新型的工作原理及使用流程：该基于计算机硬件的防护型运输箱使用时，双手握持同一个载板301端部的第一把手405，使得支撑杆403以安装轴402位轴心立起，圆弧面404的设置使用支撑杆403端面与载板另一块301底端接触时过渡更加顺畅，在支撑杆403倚靠在限位滑柱2处时松开第一把手405，此时两个载板301在支撑杆403支撑的情况分离，便于使用者快速取出存放的计算机硬件；

在两个载板301分离过程中，可向分类卡槽306内存放计算机硬件，因一个分类卡槽306内第一海绵凸起307数量设置为三排且每排五个，一个分类卡槽306对应的第二海绵凸起309数量设置为两排且每排四个，每一个第二海绵凸起309均位于四个相邻第一海绵凸起307连续图形的中心位置处，使得放置于分类卡槽306的计算机硬件两表面受力均匀，放置更加稳定，且在不放置东西时，第二海绵凸起309能收入到分类卡槽306内部，并通过分类卡槽306能更有效的避免硬件的位移，同时载物海绵块305与盖覆海绵块308均通过魔术贴304与载板301粘结连接，进而便于载物海绵块305与盖覆海绵块308的取出更换，载物海绵块305与盖覆海绵块308均设置于限位边框303内部与魔术贴304粘结，使得新的海绵块能放入到限位边框303内部，进而便于快速的安装；

在硬件存放后，除最下方的套管302，其余套管302均与下方的载板301贴合，握持第二把手505，将干燥盒504沿着两个限位板501之间移动至箱体1内部，限位板501限制干燥盒504不会上下移动，此时干燥盒504通过凹型条506与限位边板310的配合安装，放置组件3受到凹型条506限制后保持稳定，且干燥盒504另一侧与缓冲板503接触，由弹簧502推动缓冲板503和干燥盒504接触，进而保证载板301的稳定，减少运输过程中放置组件3的晃动，且干燥盒504内部安装了干燥板508，干燥板508透过干燥孔507吸收周边水汽，降低箱体1内湿度，避免因潮湿造成的计算机硬件损坏，接着关闭箱门6，通过锁簧锁7与配套锁片8的配合锁紧箱门6，在运输时，通过挂钩钩挂挂环9运输或万向带刹轮10在平地上移动，选择合适的方式之一进行运输即可。

最后应说明的是：以上所述仅为本实用新型的优选实例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
