技术领域

本实用新型涉及计算机配件技术领域，具体为一种计算机用连接线。

背景技术

计算机又称电脑，是现代社会进行高速运算的一种电子计算机器，现有的计算机主要由硬件和软件组成，根据工作性质的不同，可以分为超级计算机、工业计算机、网络计算机和个人计算机等，计算机不仅仅是人类智慧的结晶，而且还为我们的生活和工作提供了极大的便利。

由于硬件是计算机最重要的部件之一，所以硬件必须要处在合理的工作环境和状态下，然而现有的硬件还无法达到全面无线化的技术，导致现有的计算机容易出现各种连接线交叉混杂的情况，不仅影响美观，而且不便于我们日常的正常使用，甚至会连接线之间相互拉扯，导致计算机设备出现故障的问题，有鉴于此，提出一种计算机连接线来解决上述问题。

实用新型内容

针对现有技术的不足，本实用新型提供了一种计算机用连接线，具备便捷实用和结构简单的优点，解决了上述背景技术中提出的问题。

本实用新型提供如下技术方案：一种计算机用连接线，包括壳体，所述壳体左侧的中部安装有合页，且合页的左侧固定连接有盖板，所述壳体和盖板两侧的中部分别固定连接有磁铁一，所述壳体顶面的左侧和底面的右侧分别固定连接有向外侧伸出的出线口一和出线口二，所述壳体内腔的中部安装有发条，且发条外侧的一端固定连接有固定块，所述固定块的内腔卡接有连接线，所述连接线呈环状围绕在发条的外侧，所述连接线上分别卡接有位于出线口一和出线口二外侧的卡接装置，所述壳体背面的上下两侧分别固定连接有磁铁二，且壳体的背面固定连接有位于两个磁铁二中部的吸盘。

优选的，所述卡接装置包括有矩形外壳，所述矩形外壳右侧的下方固定连接有橡胶块，且橡胶块的中部开设有缝隙，所述矩形外壳内腔的中部活动套接有拉杆，所述拉杆的顶端固定连接有拉环，所述拉杆的底端固定连接在压板顶面的中部，所述压板的顶面固定连接有位于拉杆两侧的弹簧，且弹簧的顶端与底端分别固定连接在压板的顶端和矩形外壳内腔的顶端，所述连接线卡接在压板和壳体底面之间。

优选的，所述吸盘在壳体的背面向外凸出，且吸盘的厚度值大于上下两个磁铁二的厚度值。

优选的，所述发条在壳体的内腔呈逆时针向外扩散，所述发条的弹力值小于连接线和卡接装置之间的摩擦力。

优选的，所述盖板的背面固定连接有向外侧凸出的把手，且把手位于磁铁一背面的位置。

优选的，所述壳体的直径值为8cm，所述壳体的直径值与盖板的直径值相等。

与现有技术对比，本实用新型具备以下有益效果：

1、该计算机用连接线，通过采用发条将连接线收卷的设计，同时配合卡接装置限制收卷的长度，不仅使得连接线可以在壳体内自由伸缩，而且能够将多余的连接线卷起，避免了计算机连接线过于繁杂，导致使用不便和影响美观的问题，体现了装置的实用性。

2、该计算机用连接线，通过在壳体背面采用磁铁二的设计，同时配合吸盘的共同使用，使得装置整体可以通过磁铁二和吸盘来吸附固定，同时，装置整体的结构简单、方便实用，并且使用时不需要能源损耗，是装置可行性的体现。

附图说明

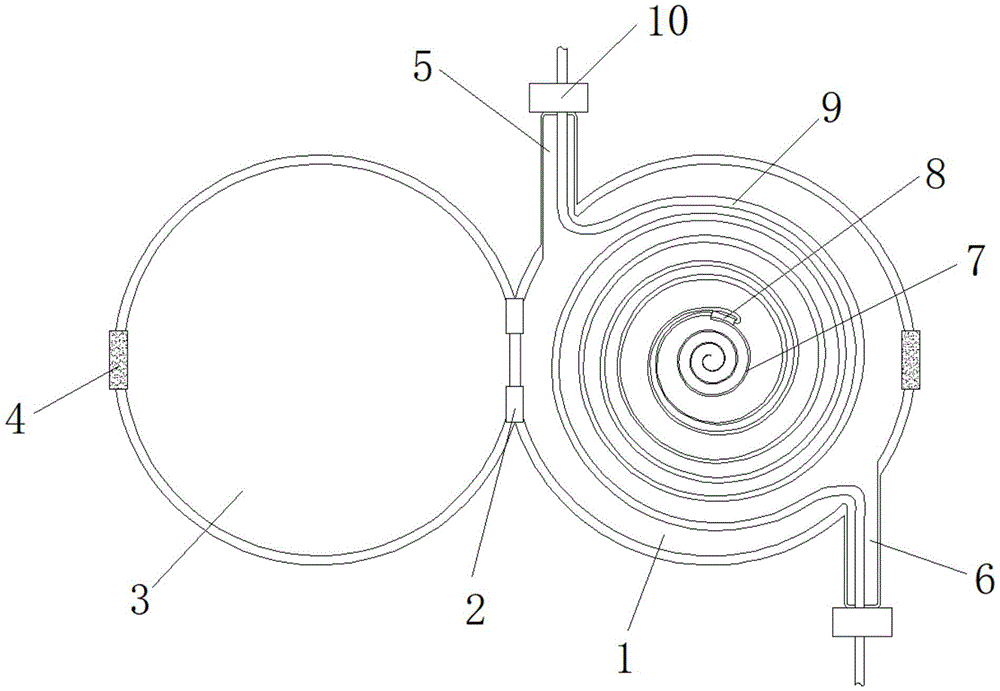

图1为本实用新型结构示意图；

图2为本实用新型壳体背面结构示意图；

图3为本实用新型卡接装置结构示意图。

图中：1、壳体；2、合页；3、盖板；4、磁铁一；5、出线口一；6、出线口二；7、发条；8、固定块；9、连接线；10、卡接装置；101、矩形外壳；102、橡胶块；103、拉杆；104、弹簧；105、压板；11、磁铁二；12、吸盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种计算机用连接线，包括壳体1，壳体1的直径值为8cm，壳体1的直径值与盖板3的直径值相等，通过采用壳体1和盖板3直径相等的设计，能够使得壳体1和盖板3之间相互匹配，当盖板3闭合时，壳体1和盖板3之间不会出现缝隙，壳体1左侧的中部安装有合页2，且合页2的左侧固定连接有盖板3，盖板3的背面固定连接有向外侧凸出的把手，且把手位于磁铁一4背面的位置，由于壳体1和盖板3之间是由两个磁铁一4吸附固定的，且壳体1和盖板3之间相互匹配，导致盖板3闭合时，可能不便于再打开，因此需要把手来方便盖板3的启闭工作，是装置便捷和实用性的体现，壳体1和盖板3两侧的中部分别固定连接有磁铁一4，壳体1顶面的左侧和底面的右侧分别固定连接有向外侧伸出的出线口一5和出线口二6，壳体1内腔的中部安装有发条7，发条7在壳体1的内腔呈逆时针向外扩散，发条7的弹力值小于连接线9和卡接装置10之间的摩擦力，通过设置安装方式固定且弹力一定的发条7，能够确保将连接线9完全收缩到壳体1的内腔，同时也可以避免卡接装置10和壳体1之间摩擦力不足，导致除壳体1内腔外的连接线9也被收卷到壳体1内腔的问题，体现了装置的可行性，且发条7外侧的一端固定连接有固定块8，固定块8的内腔卡接有连接线9，连接线9呈环状围绕在发条7的外侧，连接线9上分别卡接有位于出线口一5和出线口二6外侧的卡接装置10，卡接装置10包括有矩形外壳101，矩形外壳101右侧的下方固定连接有橡胶块102，且橡胶块102的中部开设有缝隙，矩形外壳101内腔的中部活动套接有拉杆103，拉杆103的顶端固定连接有拉环，拉杆103的底端固定连接在压板105顶面的中部，压板105的顶面固定连接有位于拉杆103两侧的弹簧104，且弹簧104的顶端与底端分别固定连接在压板105的顶端和矩形外壳101内腔的顶端，连接线9卡接在压板105和壳体1底面之间，橡胶块102可以便于连接线9放置在矩形外壳101的内腔，弹簧104和压板105的配合使用，便于对不同直径大小的连接线9进行固定工作，当需要对连接线9的长度进行调节时，手提拉杆103顶端的拉环，然后连接线9失去压板105的夹持作用力，达到可以左右活动的效果，壳体1背面的上下两侧分别固定连接有磁铁二11，且壳体1的背面固定连接有位于两个磁铁二11中部的吸盘12，吸盘12在壳体1的背面向外凸出，且吸盘12的厚度值大于上下两个磁铁二11的厚度值，设计厚度一定的磁铁二11和吸盘12，可以便于吸盘12的吸附工作，同时，当磁铁二11距离部分金属面一定距离时，仍然具有吸附作用力，使得磁铁二11和吸盘12的吸附固定作业互不影响。

工作原理，使用前，首先将连接线9穿过橡胶块102，使得连接线9能够通过弹簧104和压板105卡接在矩形外壳101的内腔，之后拉动盖板3背面的把手，将盖板3打开，将多余连接线9的任意部位放置在固定块8内卡接，同时确保卡接的位置位于两个卡接装置10的中部，这时，由于发条7弹力的作用力，使得连接线9能够收卷到壳体1的内腔，然后将连接线9的两端放置在出线口一5和出线口二6内，关上盖板3，利用两个磁铁一4的吸附作用，达到壳体1和盖板3闭合的作用，然后上下调节两个卡接装置10，保证连接线9的长度不影响计算机的正常使用，之后根据连接线9周边的环境，选择利用磁铁二11或者吸盘12来固定即可。
