技术领域

本实用新型涉及计算机技术领域，具体为一种具有线缆收纳功能的计算机电源盒。

背景技术

计算机俗称电脑，是一种用于高速计算的电子计算机器，可以进行数值计算，又可以进行逻辑计算，还具有存储记忆功能，它是能够按照程序运行，自动、高速处理海量数据的现代化智能电子设备，由硬件系统和软件系统所组成，电源适配器是小型便携式电子设备及电子电器的供电电源变换设备，计算机需要供电，大量的电能供给硬件的同时还会转化成热能，而功率越高电能所转化成的热能也就越多，热量在不同场合出现的意义也不同，但毫无疑问的是当过多热量出现在运转中的计算机的硬件上时，会给计算机带来不小的负荷，因为构成硬件的半导体必须工作在一个适宜的、较为凉爽的温度下，而运行所产生的热量会让半导体温度急剧升高，造成运行的不稳定，影响性能并缩短寿命；

而现有的线缆收纳功能的计算机电源盒，在实际使用过程中，不能够针对线材的不同长度进行合理的收纳，还不能够应对多余的电源插头进行收纳，降低了装置的实用性，还降低了线材收纳时的利用率，变向地提高了线材和电源插头意外损坏的几率，并且线材堆积再以其还会影响电源的散热效果，不具备良好的推广价值。

实用新型内容

本实用新型提供一种具有线缆收纳功能的计算机电源盒，可以有效解决上述背景技术中提出不能够针对线材的不同长度进行合理的收纳，还不能够应对多余的电源插头进行收纳，降低了装置的实用性，还降低了线材收纳时的利用率，变向地提高了线材和电源插头意外损坏的几率，并且线材堆积再以其还会影响电源的散热效果，不具备良好的推广价值的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有线缆收纳功能的计算机电源盒，包括盒体，所述盒体内侧中部均焊接有固定杆，所述固定杆中部外表面套接有移动块，所述盒体内侧顶部分布安装有收纳块，所述收纳块底端中部开设有滑槽，所述滑槽内部对应位置处滑动连接于移动块顶端，所述收纳块顶端中部开设有收纳槽，所述收纳槽内侧底部安装有限位块，所述收纳槽内侧底部安装有固定块，所述固定块顶端中部均开设有连接槽；

所述盒体一端边缘位置处均粘接有固定框架，所述固定框架内侧表面均固定连接有安装板，所述安装板一端中部安装有风机，所述固定框架一端中部安装有防护板。

优选的，所述盒体一端顶部安装有导风块，所述导风块与盒体连接位置处安转有过滤网。

优选的，所述盒体两端中部均安装有灯带，所述灯带一端中部均等距安装有指示灯。

优选的，所述盒体内侧底部一角边缘位置处安装有蓄电池，所述风机和指示灯的输入端均通过开关与蓄电池的输出端电性连接。

优选的，所述盒体底端四角边缘位置处均粘接有防滑垫片，所述防滑垫片的数量共设置为四个。

优选的，所述收纳块一端中部均安装有推拉杆，所述推拉杆一端中部熔铸有球体。

优选的，所述导风块为漏斗形状，所述导风块的外侧一端与盒体之间所成夹角为三十度。

与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便，

1、本实用通过灯带、指示灯、固定杆、移动块、收纳块、滑槽、收纳槽和推拉杆，能够对多余线材和电源插头进行存储收纳，从而减少元件意外损坏的几率，还能够对元件进行防护，有利于提高线材的使用寿命，以至于减少购买线材的经济支出，还能够避免出现电源插头捆扎在一起影响散热，使得装置具备着良好的推广价值。

2、本实用通过限位块、固定块和连接槽，能够对手收纳后的线材和电源插头进行固定放置，使得摆放有序，防止线材摆放的杂乱，以避免线材和插头仪器存放时的相互干扰，还能够提高整体美观性，并且提高存储收纳的利用率。

3、本实用通过导风块、过滤网、固定框架、安装板和风机，能够提高计算机电源内部的通风效果，从而提升了计算机电源的散热性能，减少了装置的在高温下的损耗，延长了计算机电源的使用寿命，还能够提高装置内部与外界空气交换的效率。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

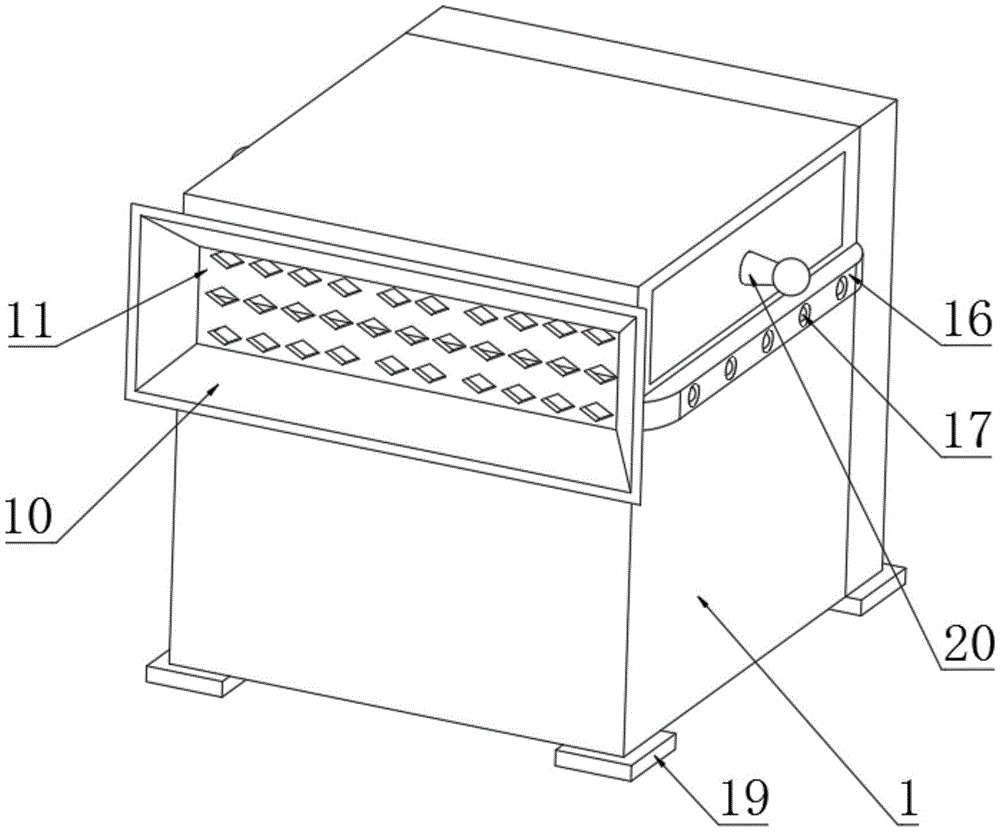

图1是本实用新型的结构示意图；

图2是本实用新型固定杆的安装结构示意图；

图3是本实用新型限位块的安装结构示意图；

图4是本实用新型安装板的安装结构示意图；

图5是本实用新型固定块的安装结构示意图；

图中标号：1、盒体；2、固定杆；3、移动块；4、收纳块；5、滑槽；6、收纳槽；7、限位块；8、固定块；9、连接槽；10、导风块；11、过滤网；12、固定框架；13、安装板；14、风机；15、防护板；16、灯带；17、指示灯；18、蓄电池；19、防滑垫片；20、推拉杆。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-5所示，本实用新型提供一种技术方案，一种具有线缆收纳功能的计算机电源盒，包括盒体1，盒体1内侧中部均焊接有固定杆2，固定杆2中部外表面套接有移动块3，盒体1内侧顶部分布安装有收纳块4，收纳块4底端中部开设有滑槽5，滑槽5内部对应位置处滑动连接于移动块3顶端，收纳块4顶端中部开设有收纳槽6，收纳槽6内侧底部安装有限位块7，收纳槽6内侧底部安装有固定块8，固定块8顶端中部均开设有连接槽9；

盒体1一端边缘位置处均粘接有固定框架12，固定框架12内侧表面均固定连接有安装板13，安装板13一端中部安装有风机14，固定框架12一端中部安装有防护板15；

盒体1一端顶部安装有导风块10，导风块10与盒体1连接位置处安转有过滤网11，有利于装置对空气中的灰尘等杂质进行拦截，减少进入到装置内部的可能性，盒体1两端中部均安装有灯带16，灯带16一端中部均等距安装有指示灯17，能够提高装置的美观性，增加装置的趣味性；

盒体1内侧底部一角边缘位置处安装有蓄电池18，风机14和指示灯17的输入端均通过开关与蓄电池18的输出端电性连接，减少装置对外界电源的依懒性，提高装置的适用性，盒体1底端四角边缘位置处均粘接有防滑垫片19，防滑垫片19的数量共设置为四个，防滑垫片19为橡胶制品，可以便于增大装置的稳固性，还能够有利于装置的固定；

收纳块4一端中部均安装有推拉杆20，推拉杆20一端中部熔铸有球体，便于使用者对推拉杆20的使用，导风块10为漏斗形状，导风块10的外侧一端与盒体1之间所成夹角为三十度，有利于提高装置通风的效果。

本实用新型的工作原理及使用流程：本实用在使用过程中，使用者首先通过握持推拉杆20向外拉伸，推拉杆20会带动收纳块4向外滑出，在推拉杆20被拉动的同时，推拉杆20的滑动是由移动块3在滑槽5内部水平滑动所限制的，因而在收纳块20滑出盒体1时，再通过两个移动块3在固定杆2进行限位，防止收纳块4在滑动时的意外脱出，再将多余的线材和电源插头放置在收纳槽6中，实现了对多余线材和电源插头进行存储收纳，从而减少元件意外损坏的几率，还能够避免出现电源插头捆扎在一起影响散热；

在放置的时候，可以通过将线材对应固定块8顶端开设有的连接槽9中，将线材盘成捆扎状通过这样子固定的更能够稳固一点，再将电源插头放置在两个限位块7之间所对应的凹槽，有利于对电源插头进行合理放置，使得摆放有序，防止线材摆放的杂乱，以避免线材和插头仪器存放时的相互干扰，还能够提高整体美观性，并且提高存储收纳的利用率；

此外，在使用电源盒的同时，还能够对电源盒进行散热处理，启动风机14驱动叶片高速旋转产生离心力，使得外界的空气与电源盒内部进行高速的热交换，能够显著地减低电源盒内部的温度，能够使得装置内部产生的热量被快速排放，提高了计算机电源内部的通风效果，从而提升了计算机电源的散热性能，减少了装置的在高温下的损耗，延长了计算机电源的使用寿命，还能够提高装置内部与外界空气交换的效率。

最后应说明的是：以上所述仅为本实用新型的优选实例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
