技术领域

本实用新型涉及污水处理领域，更具体地说，涉及一种基于污水脱硝脱硫处理的反应塔。

背景技术

按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括:①漂浮和悬浮的大小固体颗粒；②胶状和凝胶状扩散物；③纯溶液。生产污水主要包括水温过高，排放后造成热污染的工业废水。中国水资源人均占有量少，空间分布不平衡。随着中国城市化、工业化的加速，水资源的需求缺口也日益增大。在这样的背景下，污水处理行业成为新兴产业，与自来水生产、供水、排水、中水回用行业处于同等重要地位。

但是现有的反应塔在进行污水处理时，很难及时知道内部污水的处理进程，因而容易导致处理时间过长，处理效率过低，或者反应时间过短，污水处理不完全。

实用新型内容

1.要解决的技术问题

针对现有技术中存在的问题，本实用新型的目的在于提供一种基于污水脱硝脱硫处理的反应塔，它可以实现在对污水进行处理过程中进行取样的效果，从而便于工作人员及时了解反应塔内污水的处理情况。

2.技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种基于污水脱硝脱硫处理的反应塔，包括反应塔本体，所述反应塔本体左下端固定连接有与反应塔本体相通的进水管，所述反应塔本体右上端固定连接有于反应塔本体相通的出水管，所述反应塔本体外端固定连接有取样管，所述取样管与反应塔本体相通，且取样管位于进水管和出水管之间，所述取样管远离反应塔本体的一端开凿有通孔，所述取样管内设有双层吸杆，所述双层吸杆远离反应塔本体的一端穿过通孔固定连接有拉盖，所述拉盖与取样管末端螺纹连接，所述取样管下端开凿有取样口，所述取样管下端设有外拉块，所述外拉块一端与取样口槽口处固定连接，且外拉块通过取样口与取样管相通，所述外拉块另一端与取样管固定连接，所述外拉块下端固定连接有带有阀门的出样管，可以实现在对污水进行处理过程中进行取样的效果，从而便于工作人员及时了解反应塔内污水的处理情况。

进一步的，所述双层吸杆包括拉杆，所述拉杆与拉盖固定连接且位于取样管内，所述拉杆外端固定连接有主活塞和副活塞，所述主活塞位于副活塞右侧，且主活塞和副活塞分别位于取样口的两侧，通过双层吸杆，可以有效提高取样管内的密封性，使得污水不易穿过主活塞和副活塞从通孔处溢出。

进一步的，所述外拉块为U形结构，且外拉块内侧作水平设置，可以有效提高外拉块内的容积，使其可以盛放较多的污水，有效避免在极短时间内外拉块就被装满的情况，为工作人员提供一定的操作时间，有效降低在取样时，污水放出过多的情况。

进一步的，所述取样管和外拉块均为透明材质，从而可以便于直接观察取样的量，便于及时关闭停止取样。

进一步的，所述拉盖包括外拉块和定位环，所述定位环与取样管螺纹连接，所述外拉块与双层吸杆固定连接，所述外拉块靠近定位环的一端开凿有转槽，所述定位环左端固定连接有限位杆，所述定位环通过限位杆和转槽与外拉块转动连接，通过定位环使得拉盖与取样管螺纹固定在一起，使得在不需要取样时，有效避免双层吸杆意外向外移动的情况。

进一步的，所述转槽和限位杆均为T形，且转槽内壁之间的距离大于限位杆左端端部的厚度，既能限制限位杆不能从转槽内出来，同时保证限位杆能在转槽内移动，便于定位环拧到取样管上，或从取样管上拧下。

3.有益效果

相比于现有技术，本实用新型的优点在于：

(1)本方案可以实现在对污水进行处理过程中进行取样的效果，从而便于工作人员及时了解反应塔内污水的处理情况。

(2)双层吸杆包括拉杆，拉杆与拉盖固定连接且位于取样管内，拉杆外端固定连接有主活塞和副活塞，主活塞位于副活塞右侧，且主活塞和副活塞分别位于取样口的两侧，通过双层吸杆，可以有效提高取样管内的密封性，使得污水不易穿过主活塞和副活塞从通孔处溢出。

(3)外拉块为U形结构，且外拉块内侧作水平设置，可以有效提高外拉块内的容积，使其可以盛放较多的污水，有效避免在极短时间内外拉块就被装满的情况，为工作人员提供一定的操作时间，有效降低在取样时，污水放出过多的情况。

(4)取样管和外拉块均为透明材质，从而可以便于直接观察取样的量，便于及时关闭停止取样。

(5)拉盖包括外拉块和定位环，定位环与外拉块取样管螺纹连接，外拉块与双层吸杆固定连接，靠近定位环的一端开凿有转槽，定位环左端固定连接有限位杆，定位环通过限位杆和转槽与外拉块转动连接，通过定位环使得拉盖与取样管螺纹固定在一起，使得在不需要取样时，有效避免双层吸杆意外向外移动的情况。

(6)转槽和限位杆均为T形，且转槽内壁之间的距离大于限位杆左端端部的厚度，既能限制限位杆不能从转槽内出来，同时保证限位杆能在转槽内移动，便于定位环拧到取样管上，或从取样管上拧下。

附图说明

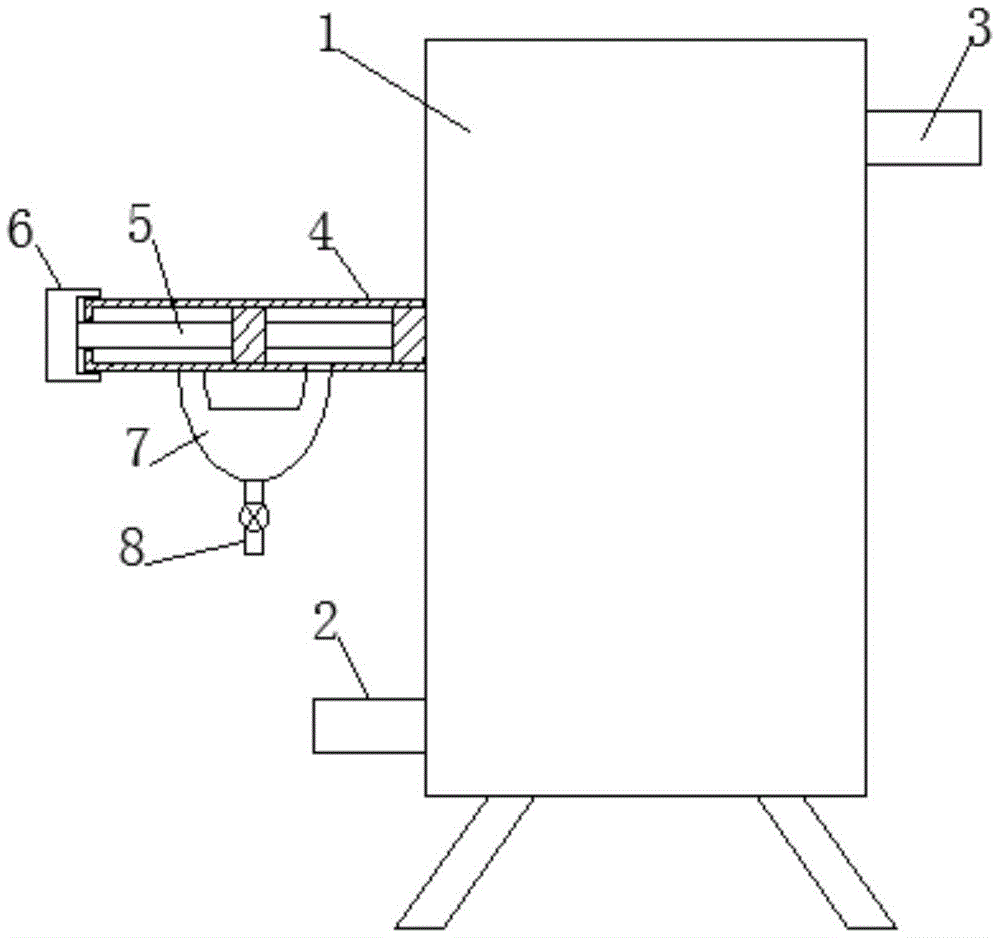

图1为本实用新型的正面的结构示意图；

图2为本实用新型的取样管部分的结构示意图；

图3为本实用新型的拉盖的结构示意图。

图中标号说明：

1反应塔本体、2进水管、3出水管、4取样管、5拉杆、6拉盖、61外拉块、62定位环、7取样盒、8出样管、9取样口、101主活塞、102副活塞、11转槽、12限位杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1：

请参阅图1，一种基于污水脱硝脱硫处理的反应塔，包括反应塔本体1，反应塔本体1左下端固定连接有与反应塔本体1相通的进水管2，反应塔本体1右上端固定连接有于反应塔本体1相通的出水管3，反应塔本体1外端固定连接有取样管4，取样管4与反应塔本体1相通，且取样管4位于进水管2和出水管3之间。

请参阅图2，取样管4远离反应塔本体1的一端开凿有通孔，取样管4内设有双层吸杆，双层吸杆远离反应塔本体1的一端穿过通孔固定连接有拉盖6，拉盖6与取样管4末端螺纹连接，取样管4下端开凿有取样口9，取样管4下端设有外拉块61，外拉块61一端与取样口9槽口处固定连接，且外拉块61通过取样口9与取样管4相通，外拉块61另一端与取样管4固定连接，外拉块61下端固定连接有带有阀门的出样管8。

双层吸杆包括拉杆5，拉杆5与拉盖6固定连接且位于取样管4内，拉杆5外端固定连接有主活塞101和副活塞102，主活塞101位于副活塞102右侧，且主活塞101和副活塞102分别位于取样口9的两侧，通过双层吸杆，可以有效提高取样管4内的密封性，使得污水不易穿过主活塞101和副活塞102从通孔处溢出，外拉块61为U形结构，且外拉块61内侧作水平设置，可以有效提高外拉块61内的容积，使其可以盛放较多的污水，有效避免在极短时间内外拉块61就被装满的情况，为工作人员提供一定的操作时间，有效降低在取样时，污水放出过多的情况，取样管4和外拉块61均为透明材质，从而可以便于直接观察取样的量，便于及时关闭停止取样。

请参阅图3，拉盖6包括外拉块61和定位环62，定位环62与取样管4螺纹连接，外拉块61与双层吸杆固定连接，外拉块61靠近定位环62的一端开凿有转槽11，定位环62左端固定连接有限位杆12，定位环62通过限位杆12和转槽11与外拉块61转动连接，通过定位环62使得拉盖6与取样管4螺纹固定在一起，使得在不需要取样时，有效避免双层吸杆意外向外移动的情况，转槽11和限位杆12均为T形，且转槽11内壁之间的距离大于限位杆12左端端部的厚度，既能限制限位杆12不能从转槽11内出来，同时保证限位杆12能在转槽11内移动，便于定位环62拧到取样管4上，或从取样管4上拧下。

当需要了解反应塔内部污水情况时，首先将拉盖6从取样管4上拧开，然后打开出样管8上的阀门，此时向外拉拉盖6，拉盖6带动双层吸杆向远离反应塔本体1的方向移动，使得污水随双层吸杆向取样管4内移动，当主活塞101移动到取样口9左侧后，污水从取样口9进入到外拉块61内，并从出样管8处流出，取出部分污水后，将双层吸杆推回原位，然后将拉盖6拧回取样管4上，当外拉块61内污水全部流出后，关闭阀门即可，可以实现在对污水进行处理过程中取样的效果，从而便于工作人员及时了解反应塔内污水的处理情况。

以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
