专利详细内容

专利名: 一种物料的存储装置 出售状态: 未出售
专利号: 2019220339632 专利类型: 实用新型 专利分类: 其他
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及物料存储技术领域,具体为一种物料的存储装置。


背景技术

在物流管理越来越被企业重视的今天,物料存储装置在日常生产活动中也发挥着越来越大的作用。现有物料存储装置不具备防潮功能,物料通常是被直接放置在物料存储装置内但是,上述防潮措施并不能从根本上解决物料受潮的问题,物料放置过久之后还是可能会因吸水而导致报废。物料放置一定时间之后,便要将物料转移到低湿度房或干燥房内贮藏,如此便会因物料周转造成搬运浪费。

现有的颗粒状物料在存储过程中,容易吸湿受潮,影响物料的质量,不便于物料长时间存储,同时在出料过程中,颗粒状的物料易于堵住出料管,造成出料效率低甚至不出料。


实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种物料的存储装置,解决了现有的颗粒状物料存储过程中,物料易于受潮吸湿,影响物料质量且在出料时存在堵住出料管的问题。

(二)技术方案

为实现以上目的,本实用新型通过以下技术方案予以实现:一种物料的存储装置,包括存料罐,所述存料罐下部的外部焊接有支撑环,所述支撑环的下端面环形均匀布置有支撑柱,所述存料罐的下部连通有下出料管,所述下出料管的内部贯穿设置有挡料阀,所述存料罐上端面的中部通过进料孔固定连接有上盖,所述上盖的上端面固定连接有拧转盘,所述存料罐的外部两侧设置有侧出料管,所述侧出料管的中部设置有配合壳,所述配合壳的腔底固定连接有防堵轴,所述配合壳远离存料罐内腔的一端固定连接有扭转柱,所述存料罐两侧的内腔设置有除湿腔,所述除湿腔的内腔均设置有加热层,所述加热层通过导线与外部电源电性连接。

优选的,所述存料罐下腔壁与下出料管的连接处设置有不小于20°的倾斜过渡面。

优选的,所述配合壳与侧出料管、上盖与存料罐均为螺纹连接。

优选的,所述防堵轴为螺旋轴,采用橡胶材料制成。

优选的,所述存料罐上端面位于除湿腔上方设置有接线密封套。

(三)有益效果

本实用新型提供了一种物料的存储装置。具备以下有益效果:

该物料的存储装置,通过存料罐下腔壁与下出料管的连接处设置有不小于20°的倾斜过渡面,通过设置有一定斜度的过渡面,能够有效避免物料残留在存料罐内腔的下部,有利于彻底出料,通过设置有螺旋防堵轴,能够在通过扭转柱拧开配合壳时,使得防堵轴不断对于侧出料管的进口处的物料进行搅动,从而有效避免物料堵住侧出料管的进口,提高出料效率,通过采用橡胶材料制成防堵轴,能够降低防堵轴对于损坏物料的损坏,通过设置有接线密封套,能够有效提高整个存料罐的密封性能,减少外部潮气的侵蚀,可以在事先在存料罐的内腔设置有湿度传感器与外部报警器,进而通过湿度传感器检测到存料罐内的湿度高低,当存料罐内腔的湿度高于预设值时,控制外部报警器发出警报,并控制加热层的工作,此时相关人员,打开上盖,随着加热层的持续工作,从而达到了有效避免存料罐内腔湿度过大影响物料质量且便于日常出料的目的。


附图说明

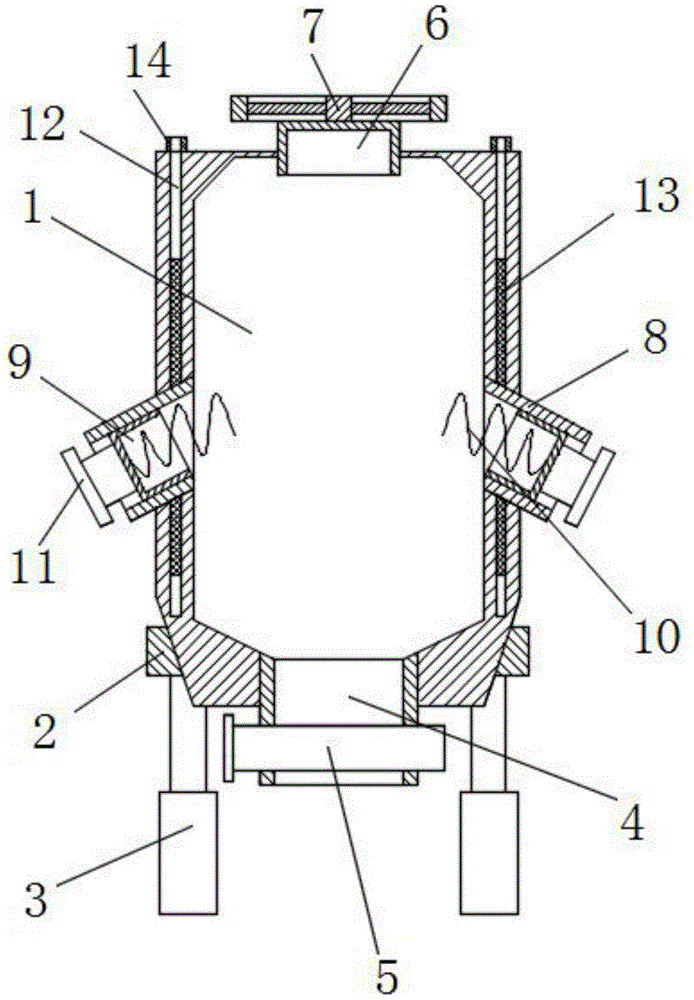

图1为本实用新型存料罐剖切结构示意图;

图2为本实用新型整体结构示意图。

图中:1存料罐、2支撑环、3支撑柱、4下出料管、5挡料阀、6上盖、7拧转盘、8侧出料管、9配合壳、10防堵轴、11扭转柱、12除湿腔、13加热层、14接线密封套。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-2,本实用新型提供一种技术方案:一种物料的存储装置,包括存料罐1,所述存料罐1下部的外部焊接有支撑环2,所述支撑环2的下端面环形均匀布置有支撑柱3,所述存料罐1的下部连通有下出料管4,所述下出料管4的内部贯穿设置有挡料阀5,所述存料罐1下腔壁与下出料管4的连接处设置有不小于20°的倾斜过渡面,通过设置有一定斜度的过渡面,能够有效避免物料残留在存料罐1内腔的下部,有利于彻底出料,所述存料罐1上端面的中部通过进料孔固定连接有上盖6,所述上盖6的上端面固定连接有拧转盘7,所述存料罐1的外部两侧设置有侧出料管8,所述侧出料管8的中部设置有配合壳9,所述配合壳9与侧出料管8、上盖6与存料罐1均为螺纹连接,所述配合壳9的腔底固定连接有防堵轴10,所述防堵轴10为螺旋轴,采用橡胶材料制成,通过设置有螺旋防堵轴10,能够在通过扭转柱11拧开配合壳9时,使得防堵轴10不断对于侧出料管8的进口处的物料进行搅动,从而有效避免物料堵住侧出料管8的进口,提高出料效率,通过采用橡胶材料制成防堵轴10,能够降低防堵轴10对于损坏物料的损坏,所述配合壳9远离存料罐1内腔的一端固定连接有扭转柱11,所述存料罐1两侧的内腔设置有除湿腔12,所述除湿腔12的内腔均设置有加热层13,所述加热层13通过导线与外部电源电性连接,所述存料罐1上端面位于除湿腔12上方设置有接线密封套14,通过设置有接线密封套14,能够有效提高整个存料罐1的密封性能,减少外部潮气的侵蚀,可以在事先在存料罐1的内腔设置有湿度传感器与外部报警器,进而通过湿度传感器检测到存料罐1内的湿度高低,当存料罐1内腔的湿度高于预设值时,控制外部报警器发出警报,并控制加热层13的工作,此时相关人员,打开上盖6,随着加热层13的持续工作,从而达到了有效避免存料罐1内腔湿度过大影响物料质量的目的。

工作时,存料罐1下腔壁与下出料管4的连接处设置有不小于20°的倾斜过渡面,通过设置有一定斜度的过渡面,能够有效避免物料残留在存料罐1内腔的下部,有利于彻底出料,通过设置有螺旋防堵轴10,能够在通过扭转柱11拧开配合壳9时,使得防堵轴10不断对于侧出料管8的进口处的物料进行搅动,从而有效避免物料堵住侧出料管8的进口,提高出料效率,通过采用橡胶材料制成防堵轴10,能够降低防堵轴10对于损坏物料的损坏,通过设置有接线密封套14,能够有效提高整个存料罐1的密封性能,减少外部潮气的侵蚀,可以在事先在存料罐1的内腔设置有湿度传感器与外部报警器,进而通过湿度传感器检测到存料罐1内的湿度高低,当存料罐1内腔的湿度高于预设值时,控制外部报警器发出警报,并控制加热层13的工作,此时相关人员,打开上盖6,随着加热层13的持续工作,从而达到了有效避免存料罐1内腔湿度过大影响物料质量且便于日常出料的目的。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
