技术领域

本实用新型涉及光缆设备领域，特别涉及一种光缆放线装置。

背景技术

随着通信行业的快速发展，光缆逐渐演变成通信传播领域的主角，在现代社会的通信领域中发挥着重要的作用，在进行铺设光缆时需要一种光缆放线装置进行放线，而现有的光缆放线装置结构过于复杂，操作难度大，且在放线结束后没有设计切割装置，导致整个装置在放线后难以脱离装置本身降低了整个装置的实用性，而且在进行放线时无法准确的控制光缆的方向需要进行手动控制，降低了整个装置放线的效率，并且大部分的光缆放线装置灵活性不高，不便于进行移动，故此，我们提出一种新型的光缆放线装置。

实用新型内容

本实用新型的主要目的在于提供一种光缆放线装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种光缆放线装置，包括底板，所述底板下端前部和后部均固定安装有移动支撑装置，所述底板左端和右端均固定安装有侧挡板，且底板后端固定安装有横挡板，所述底板前端固定安装有切割装置，所述侧挡板的相对面均开有移动槽，所述侧挡板之间固定安装有引线装置，所述侧挡板之间卡接有支撑轴，且支撑轴位于引线装置后方，所述支撑轴贯穿连接有固定盘和线筒，所述固定盘设置有两个且分别与线筒的左端和右端固定连接。

优选的，所述引线装置主要结构有支撑板，所述支撑板设置有两个，且每个支撑板下端均固定安装有固定杆，所述固定杆的背对面均固定安装有螺丝，所述固定杆下端均固定安装有活动杆，所述活动杆的背对面均开有若干定位孔，所述固定杆通过螺丝穿插入定位孔内与活动杆固定连接在一起，所述活动杆下端共同连接有引线杆，所述引线杆前端开有前后穿通的引线孔，所述引线装置通过支撑板固定安装在两个侧挡板的背对面，且引线杆通过移动槽贯穿两个侧挡板。

优选的，所述移动支撑装置主要结构有横板，所述横板上端固定安装有连接柱，所述连接柱上端固定安装有轴承，所述轴承内套接有短杆，所述短杆上端固定安装有螺纹卡扣，所述横板下端固定安装有滚轮，所述移动支撑装置通过螺纹卡扣固定安装在底板下端。

优选的，所述切割装置主要结构有槽板，所述槽板上端开有切割槽，所述切割槽内左侧活动安装有切割板，所述切割板下端固定安装有切割刀片，所述切割板上端右部固定安装有把手，所述槽板上端中部开有放置槽，所述切割装置通过槽板固定安装有在底板前端。

优选的，所述支撑轴左端和右端均贯穿侧挡板，所述固定盘与侧挡板均不接触，所述线筒内部为空心状。

优选的，所述引线杆的长度大于侧挡板之间的距离长度，所述引线杆的宽度小于移动槽的宽度。

与现有技术相比，本实用新型具有如下有益效果：

1、本实用新型中，通过在设置线筒和引线装置，可将线筒上缠绕的光缆通过引线孔拉出，同时引线杆可在移动槽内调节高度，这种设计能够对光缆的放线方向进行控制，提高了整个装置方线的效率；

2、通过设置切割装置，可在放线结束后对光缆进行切割，避免了光缆难以脱离装置本身的难题同时也可以对光缆放线的长度进行把控，提高了整个装置的实用性；

3、通过设置移动支撑装置，可在整个装置需要移动时进行组装，便于整个装置进行移动，提高了整个装置的灵活性。

附图说明

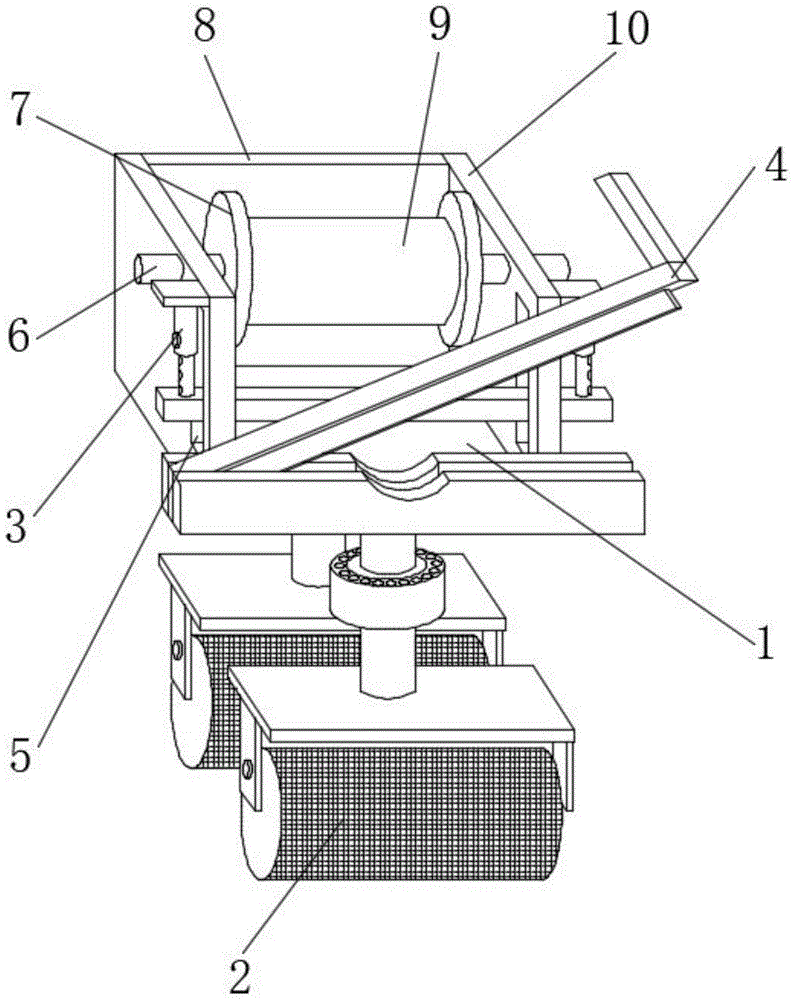

图1为本实用新型一种光缆放线装置的整体结构示意图；

图2为本实用新型一种光缆放线装置的引线装置的整体结构示意图；

图3为本实用新型一种光缆放线装置的移动支撑装置的整体结构示意图；

图4为本实用新型一种光缆放线装置的切割装置的整体结构示意图。

图中：1、底板；2、移动支撑装置；3、引线装置；4、切割装置；5、移动槽；6、支撑轴；7、固定盘；8、横挡板；9、线筒；10、侧挡板；21、连接柱；22、螺纹卡扣；23、短杆；24、轴承；25、横板；26、滚轮；31、引线孔；32、引线杆；33、活动杆；34、定位孔；35、螺丝；36、固定杆；37、支撑板；41、槽板；42、放置槽；43、切割槽；44、切割刀片；45、把手；46、切割板。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-4所示，一种光缆放线装置，包括底板1，底板1下端前部和后部均固定安装有移动支撑装置2，底板1左端和右端均固定安装有侧挡板10，且底板1后端固定安装有横挡板8，底板1前端固定安装有切割装置4，侧挡板10的相对面均开有移动槽5，侧挡板10之间固定安装有引线装置3，侧挡板10之间卡接有支撑轴6，且支撑轴6位于引线装置3后方，支撑轴6贯穿连接有固定盘7和线筒9，固定盘7设置有两个且分别与线筒9的左端和右端固定连接。

引线装置3主要结构有支撑板37，支撑板37设置有两个，且每个支撑板37下端均固定安装有固定杆36，固定杆36的背对面均固定安装有螺丝35，固定杆36下端均固定安装有活动杆33，活动杆33的背对面均开有若干定位孔34，通过螺丝35穿插入不同的定位孔34可调整活动杆33的位置，固定杆36通过螺丝35穿插入定位孔34内与活动杆33固定连接在一起，活动杆33下端共同连接有引线杆32，引线杆32前端开有前后穿通的引线孔31，引线装置3通过支撑板37固定安装在两个侧挡板10的背对面，且引线杆32通过移动槽5贯穿两个侧挡板10；移动支撑装置2主要结构有横板25，横板25上端固定安装有连接柱21，连接柱21上端固定安装有轴承24，轴承24内套接有短杆23，轴承24的设置便于整个装置调整方向提高整个装置放线的灵活性，短杆23上端固定安装有螺纹卡扣22，横板25下端固定安装有滚轮26，移动支撑装置2通过螺纹卡扣22固定安装在底板1下端；切割装置4主要结构有槽板41，槽板41上端开有切割槽43，切割槽43内左侧活动安装有切割板46，切割板46下端固定安装有切割刀片44，切割刀片44可对光缆进行及时的切断，切割板46上端右部固定安装有把手45，槽板41上端中部开有放置槽42，切割装置4通过槽板41固定安装有在底板1前端；支撑轴6左端和右端均贯穿侧挡板10，固定盘7与侧挡板10均不接触，线筒9内部为空心状；引线杆32的长度大于侧挡板10之间的距离长度，引线杆32的宽度小于移动槽5的宽度。

需要说明的是，本实用新型为一种光缆放线装置，在使用过程中，将光缆缠绕在线筒9上，之后将光缆的线头从引线装置3中的引线孔31中拉出以确定引线方向，当需要调整引线的高度或角度时，可通过活动杆33在固定杆36中移动使得引线杆32可以在移动槽5中进行高度上的调整从而对引线的方向进行确定，在完成放线后，将光缆放置在槽板41上端的放置槽42上，通过把手45向下拉动切割板46，切割刀片44就会向切割槽43处进行移动从而对光缆进行切割，能够确保光缆铺设的长度不会改变，当整个装置需要进行移动时，可通过螺纹卡扣22将移动支撑装置2安装在底板1下端，通过滚轮26就可以带动整个装置进行移动，而轴承24可使整个装置进行旋转可对放线的角度进行调整，提高了整个装置的灵活性，整个装置结构简单牢固，实用性强，有利于在光缆放线工作中的使用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
