技术领域

本实用新型涉及计算机技术领域，具体为一种能够对多余电源线进行收卷的计算机。

背景技术

计算机是现在人们生活工作中必备的使用工具，通常放置在桌面上，现有的计算机下方安装有一个底座，通过底座与显示屏之间的连接便于对显示屏进行转动。

但目前常用的计算机，不仅不便于调整该计算机的整体高度，而且不能够对多余的电源线进行收卷，因此，我们提出一种能够对多余电源线进行收卷的计算机，以便于解决上述中提出的问题。

实用新型内容

本实用新型的目的在于提供一种能够对多余电源线进行收卷的计算机，以解决上述背景技术提出的目前常用的计算机，不仅不便于调整该计算机的整体高度，而且不能够对多余的电源线进行收卷的问题。

为实现上述目的，本实用新型提供如下技术方案：一种能够对多余电源线进行收卷的计算机，包括支座，所述支座的内部顶部位置安装有齿轮，且支座的顶部贯穿安装有支撑块，所述支撑块的上方安装有显示屏壳体，且显示屏壳体的底部固定安装有固定块，所述固定块的前后两端均贯穿安装有螺杆，所述支座的底部四角均贯穿安装有横块，且横块的底部连接有滚轮，所述横块的外表面固定安装有横杆，所述支座的左右表面均固定安装有承载块，且承载块的内部贯穿安装有插销，所述显示屏壳体的前侧安装有遮光板，且显示屏壳体的上表面固定安装有限位块，所述限位块的顶部贯穿安装有连接块，且连接块的内部贯穿安装有连接杆，所述连接块的顶部贯穿安装有限位杆，所述支座的上表面右端位置固定安装有卷线杆，且卷线杆的上方安装有挡块，所述挡块的下表面底部位置安装有竖杆。

优选的，所述支撑块的内壁为锯齿状结构，且支撑块在支座的底部构成左右滑动结构。

优选的，所述固定块的竖截面呈“凸”字形结构，且固定块与支撑块之间构成拆卸结构。

优选的，所述横块和滚轮在支座的底部构成升降结构，且支座与挡块紧密贴合。

优选的，所述遮光板在显示屏壳体的前侧构成转动结构，且遮光板贯穿于限位杆的中间位置。

优选的，所述卷线杆的竖截面呈“T”形结构，且卷线杆的上表面为槽状结构。

与现有技术相比，本实用新型的有益效果是：该能够对多余电源线进行收卷的计算机，不仅便于调整该计算机的整体高度，而且能够对多余的电源线进行收卷；

1.通过将多余的电源线缠绕在卷线杆上，并将电源线的一端穿入到挡块右端的孔状结构内部，通过挡块与竖杆之间的卡合连接，且竖杆的外侧套有压缩弹簧能够使得挡块与卷线杆紧密固定，通过挡块能够对收卷好的多余的电源线进行遮挡，避免多余的电源线影响美观；

2.通过横块和滚轮构成的升降结构，便于调整滚轮的下底面与支座的下底面的位置，便于通过滚轮使得计算机移动，同时通过支座能够将计算机固定在桌面上；

3.由于支撑块的内壁为锯齿状结构，通过齿轮与支撑块之间的啮合使得支撑块升降，通过支撑块的升降能够调整显示屏壳体的高度，方便使用者进行使用。

附图说明

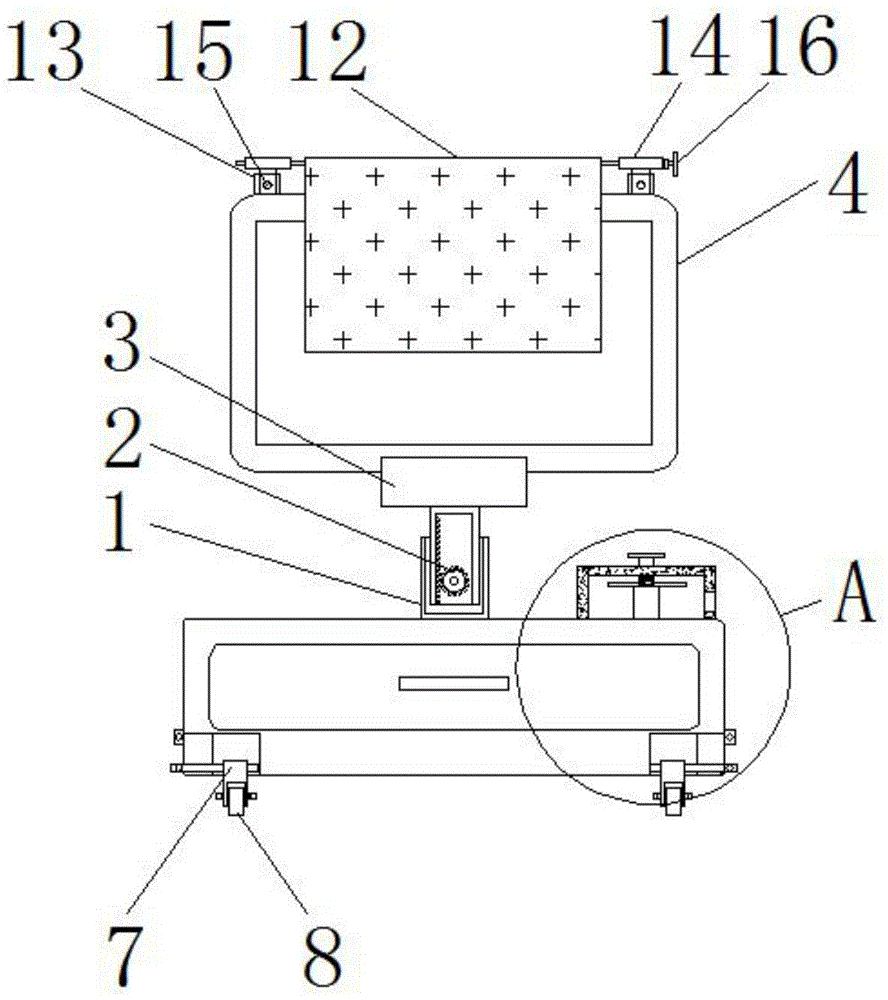

图1为本实用新型正面剖切结构示意图；

图2为本实用新型侧面剖切结构示意图；

图3为本实用新型连接块与限位杆连接正视结构示意图；

图4为本实用新型图1中A处放大结构示意图。

图中：1、支座，2、齿轮，3、支撑块，4、显示屏壳体，5、固定块，6、螺杆，7、横块，8、滚轮，9、横杆，10、承载块，11、插销，12、遮光板，13、限位块，14、连接块，15、连接杆，16、限位杆，17、挡块，18、竖杆，19、卷线杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

除非单独定义指出的方向外，本文涉及的上、下、左、右、前、后等方向均是以本实用新型所示的图中的上、下、左、右、前、后等方向为准，在此一并说明。

请参阅图1-4，本实用新型提供一种技术方案：一种能够对多余电源线进行收卷的计算机，包括支座1、齿轮2、支撑块3、显示屏壳体4、固定块5、螺杆6、横块7、滚轮8、横杆9、承载块10、插销11、遮光板12、限位块13、连接块14、连接杆15、限位杆16、挡块17、竖杆18和卷线杆19，支座1的内部顶部位置安装有齿轮2，且支座1的顶部贯穿安装有支撑块3，支撑块3的内壁为锯齿状结构，且支撑块3在支座1的底部构成左右滑动结构，便于支撑块3移动，从而能够调整计算机的整体高度，支撑块3的上方安装有显示屏壳体4，且显示屏壳体4的底部固定安装有固定块5，固定块5的竖截面呈“凸”字形结构，且固定块5与支撑块3之间构成拆卸结构，能够使得固定块5稳定的卡合在支撑块3中，固定块5的前后两端均贯穿安装有螺杆6，支座1的底部四角均贯穿安装有横块7，且横块7的底部连接有滚轮8，横块7和滚轮8在支座1的底部构成升降结构，且支座1与挡块17紧密贴合，通过滚轮8的升降便于对该计算机进行移动，横块7的外表面固定安装有横杆9，支座1的左右表面均固定安装有承载块10，且承载块10的内部贯穿安装有插销11，显示屏壳体4的前侧安装有遮光板12，且显示屏壳体4的上表面固定安装有限位块13，限位块13的顶部贯穿安装有连接块14，且连接块14的内部贯穿安装有连接杆15，连接块14的顶部贯穿安装有限位杆16，支座1的上表面右端位置固定安装有卷线杆19，且卷线杆19的上方安装有挡块17，挡块17的下表面底部位置安装有竖杆18。

具体的，如图1遮光板12在显示屏壳体4的前侧构成转动结构，且遮光板12贯穿于限位杆16的中间位置，通过遮光板12能够对显示屏壳体4的光进行遮挡。

具体的，如图4中卷线杆19的竖截面呈“T”形结构，且卷线杆19的上表面为槽状结构，通过卷线杆19便于对电源线进行收卷。

具体的，在使用该能够对多余电源线进行收卷的计算机时，将遮光板12插入到限位杆16中，紧接着将如图3中的连接块14插入到限位杆16中，并将限位杆16插入到显示屏壳体4顶部固定安装的限位块13中，并通过连接杆15对限位块13进行固定，通过用手转动限位杆16，限位杆16的转动带动遮光板12转动，并通过禁锢螺栓对转动后的限位杆16进行固定，通过遮光板12中能够对显示屏壳体4进行遮挡，避免显示屏壳体4受到阳光直射使用者无法看清显示屏壳体4；

将如图2中显示屏壳体4底部固定安装的固定块5总左右两侧滑动安装在支撑块3的内部，并通过螺杆6对支撑块3和固定块5进行固定，由于支撑块3的内壁为锯齿状结构，用手转动如图1中的齿轮2，齿轮2的转动使得支撑块3上升，支撑块3的升降能够调整显示屏壳体4的高度，方便使用者进行使用，将多余的电源线缠绕在如图4中的卷线杆19上，由于卷线杆19的竖截面呈“T”字形结构，能够防止电源线从卷线杆19上掉落，并将电源线的一端穿入到挡块17右端的孔状结构内部，紧接着将挡块17底部固定安装的竖杆18卡合在卷线杆19中，且竖杆18的外侧套有压缩弹簧能够使得挡块17与卷线杆19紧密固定，通过挡块17能够对收卷好的电源线进行遮挡，通过横块7和滚轮8的下降，使得滚轮8的下底面低于支座1的下底面，便于通过滚轮8使得计算机移动，通过将滚轮8上升，使得插销11插入到承载块10和横块7中，能够使得滚轮8的下底面高于支座1的下底面，使得支座1固定在桌面上，这就是该能够对多余电源线进行收卷的计算机的整个工作过程。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
