技术领域

本实用新型涉及教学装置技术领域，具体来说，涉及一种市场营销教学对照装置。

背景技术

市场营销，又称作市场学、市场行销或行销学，市场是商品经济的范畴，是一种以商品交换为内容的经济联系形式。对于企业来说，市场是营销活动的出发点和归宿，在市场营销教学中，在使用的传统的展示板需要画统计图对比，会花费很多时间，且传统的展示板利用不充分只使用了一面板块展示，当讲解内容的较多时需要教师从新规划展示板上的内容，浪费了许多的时间。

实用新型内容

本实用新型的目的在于提供一种市场营销教学对照装置，包括底座部分和展示板部分，所述展示板部分包括第一双面磁力板、可旋转LED灯、第一旋转轴、第二双面磁力板、弹性皮筋、方形磁铁、圆形磁铁和第二旋转轴组成，所述第一双面磁力板的一端固定安装有可旋转LED灯，所述第一双面磁力板的另一端与第一旋转轴的一侧固定连接，所述第一旋转轴的另一侧与第二双面磁力板的一端固定连接，所述第一双面磁力板和第二双面磁力板的一侧表面均设有x轴、y轴坐标，所述x轴坐标上设有设有若干通孔，通孔处固定安装有弹性皮筋，所述弹性皮筋的一端与方形磁铁的一端固定连接，所述第一双面磁力板和第二双面磁力板的一侧表面均设有若干个圆形磁铁，所述第一双面磁力板和第二双面磁力板的背面均设有若干个圆形磁铁，所述第一双面磁力板的底部与第二旋转轴的顶部固定连接，所述第二旋转轴的底部与底座部分固定连接，所所述底座部分包括第一支撑杆、第二支撑杆、第三支撑杆、螺栓、可旋转轴、收纳盒、底座和万向轮组成，所述第一支撑杆套接在第二支撑杆上，所述第一支撑杆与第二支撑杆通过螺栓固定，所述第二支撑杆的底部与第三支撑杆的顶部通过可旋转轴活动连接，所述第三支撑杆的一侧固定安装有收纳盒，所述第三支撑杆的底部固定安装在底座的顶中央上，所述底座底部的四角固定安装有万向轮。

进一步的，所述第一双面磁力板与第二双面磁力板的两面都可使用且都具有让磁铁吸附的能力，所述方形磁铁与圆形磁铁均以磁力吸附的方式固定在第一双面磁力板和第二双面磁力板上。

进一步的，所述可旋转LED灯可前后上下调整灯光的角度。

进一步的，所述第一双面磁力板与第二双面磁力板的一侧表面均固定安装有若干个方形磁铁，所述方形磁铁的两端固定有弹性皮筋，所述弹性皮筋可通过方形磁铁改变吸附位置改变弹性皮筋的长度。

进一步的，所述第二双面磁力板通过第一旋转轴可折叠在第一双面磁力板的两侧，所述第一双面磁力板通过第二旋转轴可上下调整角度。

进一步的，所述第一支撑杆可在第二支撑杆与第三第支撑杆内升降并通过螺栓固定住。

进一步的，所述第二支撑杆能通过可旋转轴的旋转来调整展示部分的角度

本实用新型的有益效果：通过两个磁力板的上方形磁铁与弹性皮筋的作用可快速的做出统计图的样式，通过两个磁力板的内容做对照教学，展示板上的圆形磁铁可固定表单，通过第一旋转轴可将第二双面磁力板折叠在第一双面磁力板的任意一侧，通过可旋转轴可将磁力板展示背面的内容，使得展示板使用充分。

附图说明

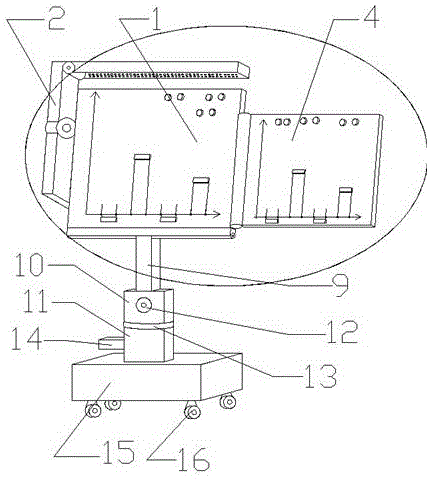

图1为本实用新型整体结构示意图；

图2为本实用新型背面结构示意图

图3为本实用新型展示板部分结构示意图

图中：1、第一双面磁力板；2、可旋转LED灯；3、第一旋转轴；4、第二双面磁力板；5、弹性皮筋；6、方形磁铁；7、圆形磁铁；8、第二旋转轴；9、第一支撑杆；10、第二支撑杆；11、第三支撑杆；12、螺栓；13、可旋转轴；14、收纳盒；15、底座；16、万向轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供了一种市场营销教学对照装置，包括底座部分和展示板部分所述展示板部分包括第一双面磁力板1、可旋转LED灯2、第一旋转轴3、第二双面磁力板4、弹性皮筋5、方形磁铁6、圆形磁铁7和第二旋转轴8组成，所述第一双面磁力板1的一端固定安装有可旋转LED灯2，所述第一双面磁力板1的另一端与第一旋转轴3的一侧固定连接，所述第一旋转轴3的另一侧与第二双面磁力板4的一端固定连接，所述第一双面磁力板1和第二双面磁力板4的一侧表面均设有x轴、y轴坐标，所述x轴坐标上设有设有若干通孔，通孔处固定安装有弹性皮筋5，所述弹性皮筋5的一端与方形磁铁6的一端固定连接，所述第一双面磁力板1和第二双面磁力板4的一侧表面均设有若干个圆形磁铁7，所述第一双面磁力板1和第二双面磁力板4的背面均设有若干个圆形磁铁7，所述第一双面磁力板1的底部与第二旋转轴8的顶部固定连接，所述第二旋转轴8的底部与底座部分固定连接，所述底座部分包括第一支撑杆9、第二支撑杆10、第三支撑杆11、螺栓12、可旋转轴13、收纳盒14、底座15和万向轮16组成，所述第一支撑杆9套接在第二支撑杆10上，所述第一支撑杆9与第二支撑杆10通过螺栓12固定，所述第二支撑杆10的底部与第三支撑杆11的顶部通过可旋转轴13活动连接，所述第三支撑杆11的一侧固定安装有收纳盒14，所述第三支撑杆11的底部固定安装在底座15的顶中央上，所述底座15底部的四角固定安装有万向轮16。

进一步的，所述第一双面磁力板1与第二双面磁力板4的两面都可使用且都具有让磁铁吸附的能力，所述方形磁铁6与圆形磁铁7均以磁力吸附的方式固定在第一双面磁力板1和第二双面磁力板4上。

进一步的，所述可旋转LED灯2可前后上下调整灯光的角度。

进一步的，所述第一双面磁力板1与第二双面磁力板4的一侧表面均固定安装有若干个方形磁铁6，所述方形磁铁6的两端固定有弹性皮筋5，所述弹性皮筋5可通过方形磁铁6改变吸附位置改变弹性皮筋5的长度。

进一步的，所述第二双面磁力板4通过第一旋转轴3可折叠在第一双面磁力板1的两侧，所述第一双面磁力板1通过第二旋转轴8可上下调整角度。

进一步的，所述第一支撑杆9可在第二支撑杆10与第三第支撑杆内升降并通过螺栓12固定住。

进一步的，所述第二支撑杆10能通过可旋转轴13的旋转来调整展示部分的角度。

本实用新型的操作步骤为：需要画统计图时可通过调整磁力板上的方形磁铁6的位置得到统计图的样板，需要调高展示板的高度通过调整螺栓12来调整第一支撑杆9的升降，需要调整展示板的角度通过调整第二旋转轴8调整，需要展示表单或其他的数据时可通过圆形磁铁7固定，需要使用展示板的背面通过可旋转轴13调整到展示板的背面，当光度不够时可通过调整可旋转LED灯2来进行补光。

在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量，由此，限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隐含地包括至少一个该特征。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
