技术领域

本实用新型涉及喷漆设备技术领域，具体为一种计算机主机箱喷漆设备。

背景技术

计算机主机箱是指计算机除去输入输出设备以外的主要机体部分，也是用于放置主板及其他主要部件的控制箱体，通常包括有CPU、内存、硬盘、光驱、电源、以及其他输入输出控制器和接口。

目前，企业在生产加工计算机主机箱之后，经常需要利用喷漆设备来对主机箱进行喷洒油漆，从而延长计算机主机箱的使用寿命，而现有的喷漆设备在使用之前，经常需要对计算机主机箱进行固定，从而防止其在喷漆的时候发生位置移动，然而固定结构在对计算机主机箱进行固定时，将会导致计算机主机箱外侧的固定部分无法喷洒到油漆，从而还需要操作人员后续对其进行处理，操作繁琐复杂，增加了喷漆的流程，同时现有喷漆设备的喷漆均匀性不够理想，因此需要对其进行改进。

实用新型内容

针对现有技术的不足，本实用新型提供了一种计算机主机箱喷漆设备，具备全面喷漆和喷漆均匀性好的优点，解决了现有的喷漆设备在使用之前，经常需要对计算机主机箱进行固定，从而防止其在喷漆的时候发生位置移动，然而固定结构在对计算机主机箱进行固定时，将会导致计算机主机箱外侧的固定部分无法喷洒到油漆，从而还需要操作人员后续对其进行处理，操作繁琐复杂，增加了喷漆的流程，同时现有喷漆设备喷漆均匀性不够理想的问题。

本实用新型提供如下技术方案：一种计算机主机箱喷漆设备，包括底座，所述底座的顶部固定安装有机体，所述机体正面的内部铰接有活动门，所述机体内腔两侧的底部均固定安装有侧板，所述底座的内部开设有内口，所述内口的内部活动套接有转动块，所述转动块的顶端固定安装有竖杆，所述竖杆的顶端依次贯穿底座和机体并延伸至机体的内部且固定安装有活动架，所述活动架的顶部固定安装有位于侧板上方的顶板，所述顶板的底部与侧板的顶部活动连接，所述活动架的两侧与侧板的外侧活动连接，所述活动架内腔的底部固定安装有真空泵，所述真空泵的右侧固定连通有排气管，所述顶板内腔的顶部固定套接有真空吸盘，所述真空吸盘的数量为三个，三个所述真空吸盘的底部固定连通有通管，所述通管的底端贯穿顶板并延伸至顶板的下方且固定连通有位于活动架内部的横管，所述横管的外表面固定套接有位于通管两侧的固定块，所述固定块的顶端与顶板的底部固定连接，所述横管底端的中部固定连通有通气管，所述通气管的底端与真空泵的顶部固定连通。

优选的，所述侧板的底部固定安装有位于活动架右侧的驱动电机，所述驱动电机输出轴的另一端固定套接有转轴，所述转轴的底端与机体内腔的底部活动套接，所述转轴的外表面固定套接有主动圆轮。

优选的，所述竖杆的外表面固定套接有位于机体内部的从动圆轮，所述从动圆轮通过皮带与主动圆轮传动连接。

优选的，所述机体顶端的中部固定安装有顶箱，所述顶箱的顶部固定安装有油漆泵，所述油漆泵的左侧固定连通有抽料管。

优选的，所述顶箱两侧的顶部均开设有排气口，所述顶箱两侧的顶部均固定安装有位于排气口外部的活性炭吸附网。

优选的，所述机体顶端的中部开设有顶口，所述机体的顶部固定安装有位于顶箱两侧的动力电机，所述动力电机输出轴的另一端固定套接有转动杆，所述转动杆的底端贯穿机体并延伸至机体的内部且与侧板的顶部活动套接。

优选的，所述转动杆的数量为两个，两个所述转动杆的外表面均螺纹套接有运动块，所述运动块的数量为两个，两个所述运动块相背的一侧均与机体的内壁活动连接，两个所述运动块彼此之间相对应的一侧均固定安装有圆环管，所述圆环管的内部固定连通有喷头。

优选的，所述圆环管的顶部固定连通有弧形管，所述弧形管顶端的中部固定连通有螺旋弹性管，所述螺旋弹性管的顶端穿过顶口并延伸至顶箱的内部且固定连通有输送管，所述输送管的顶端贯穿顶箱并延伸至顶箱的上方且与油漆泵的正面固定连通。

与现有技术对比，本实用新型具备以下有益效果：

1、该计算机主机箱喷漆设备，通过设置真空泵和真空吸盘，由于真空泵的运行将会依次通过通气管、横管和通管来抽取真空吸盘内部的气体，从而使得真空吸盘的内部呈现为负压状态，从而可以对计算机主机箱的底部形成牢固的固定作用，不仅实现了对计算机主机箱的固定效果，而且也避免了计算机的外表面无法喷洒到油漆的问题，因此增加了该喷漆设备的实用性。

2、该计算机主机箱喷漆设备，通过设置驱动电机、动力电机和圆环管，由于驱动电机的运行将会使得顶板带动计算机主机箱发生旋转，而两个动力电机的同时运行将会使得两个转动杆同时发生旋转，进而实现了运动块带动圆环管下降，此时油漆将会通过喷头喷洒出，进而对计算机主机箱的外表面进行均匀的喷洒，从而提高了喷漆的效果，因此提高了该喷漆设备的实用性。

附图说明

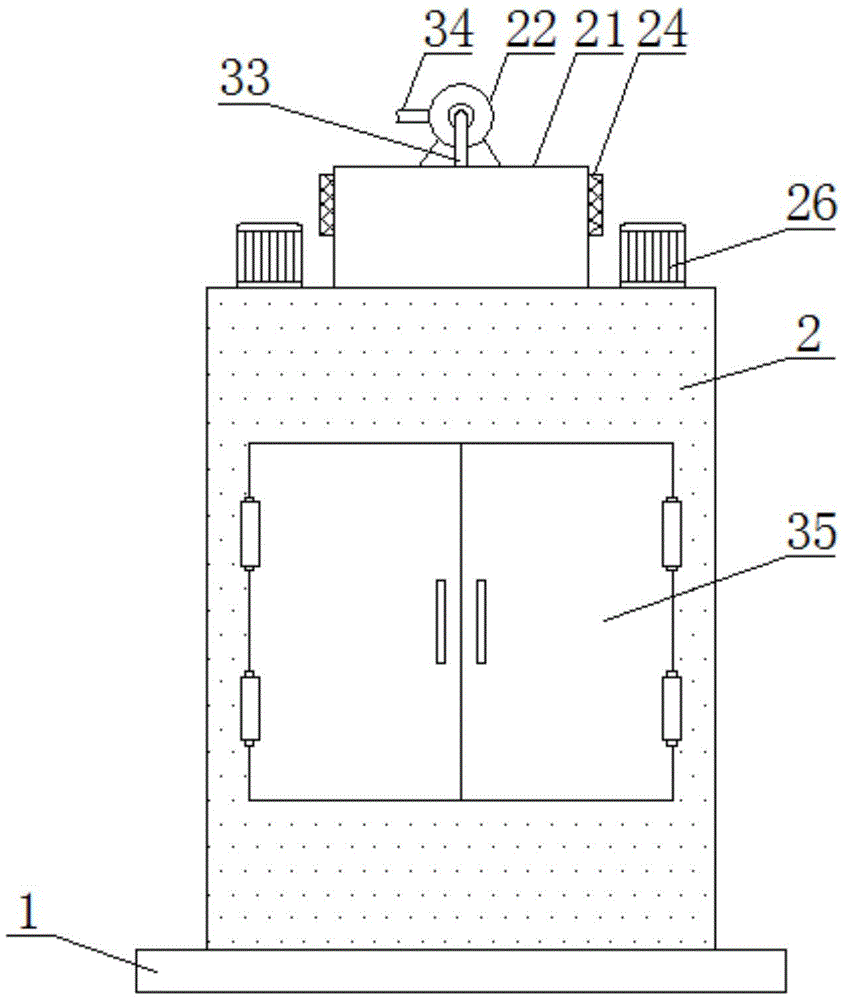

图1为本实用新型结构示意图；

图2为本实用新型的剖视结构示意图；

图3为本实用新型弧形管的俯视结构示意图；

图4为本实用新型活动架的内部结构示意图。

图中：1、底座；2、机体；3、侧板；4、内口；5、转动块；6、竖杆；7、活动架；8、顶板；9、真空泵；10、排气管；11、真空吸盘；12、通管；13、横管；14、固定块；15、通气管；16、驱动电机；17、转轴；18、主动圆轮；19、从动圆轮；20、皮带；21、顶箱；22、油漆泵；23、排气口；24、活性炭吸附网；25、顶口；26、动力电机；27、转动杆；28、运动块；29、圆环管；30、喷头；31、弧形管；32、螺旋弹性管；33、输送管；34、抽料管；35、活动门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种计算机主机箱喷漆设备，包括底座1，底座1的顶部固定安装有机体2，机体2顶端的中部开设有顶口25，机体2的顶部固定安装有位于顶箱21两侧的动力电机26，动力电机26为现有装置，且动力电机26的型号适用于Y90S-2系列，动力电机26输出轴的另一端固定套接有转动杆27，转动杆27的外表面设有螺纹，且转动杆27外表面的螺纹与运动块28内部的螺纹相适配，转动杆27的数量为两个，两个转动杆27的外表面均螺纹套接有运动块28，运动块28的数量为两个，两个运动块28相背的一侧均与机体2的内壁活动连接，两个运动块28彼此之间相对应的一侧均固定安装有圆环管29，圆环管29的顶部固定连通有弧形管31，由于弧形管31的弧形设计，从而使得圆环管29可以在计算机主机箱的外表面进行升降运动，提高了喷漆的均匀性，弧形管31顶端的中部固定连通有螺旋弹性管32，螺旋弹性管32具有弹性，从而伴随着圆环管29的下降，此时螺旋弹性管32将会拉伸，从而满足圆环管29的运动需求，螺旋弹性管32的顶端穿过顶口25并延伸至顶箱21的内部且固定连通有输送管33，输送管33的顶端贯穿顶箱21并延伸至顶箱21的上方且与油漆泵22的正面固定连通，圆环管29的内部固定连通有喷头30，转动杆27的底端贯穿机体2并延伸至机体2的内部且与侧板3的顶部活动套接，机体2顶端的中部固定安装有顶箱21，顶箱21两侧的顶部均开设有排气口23，顶箱21两侧的顶部均固定安装有位于排气口23外部的活性炭吸附网24，活性炭吸附网24的作用是对有害气体进行吸附净化，顶箱21的顶部固定安装有油漆泵22，油漆泵22为现有装置，且油漆泵22的型号适用于RL074539系列，油漆泵22的左侧固定连通有抽料管34，机体2正面的内部铰接有活动门35，机体2内腔两侧的底部均固定安装有侧板3，侧板3的底部固定安装有位于活动架7右侧的驱动电机16，驱动电机16为现有装置，且驱动电机16的型号适用于Y100L-2系列，驱动电机16输出轴的另一端固定套接有转轴17，转轴17的底端与机体2内腔的底部活动套接，转轴17的外表面固定套接有主动圆轮18，底座1的内部开设有内口4，内口4的内部活动套接有转动块5，转动块5的顶端固定安装有竖杆6，竖杆6的外表面固定套接有位于机体2内部的从动圆轮19，从动圆轮19通过皮带20与主动圆轮18传动连接，竖杆6的顶端依次贯穿底座1和机体2并延伸至机体2的内部且固定安装有活动架7，活动架7的顶部固定安装有位于侧板3上方的顶板8，顶板8的底部与侧板3的顶部活动连接，活动架7的两侧与侧板3的外侧活动连接，活动架7内腔的底部固定安装有真空泵9，真空泵9为现有装置，且真空泵9的型号适用于CSC410系列，真空泵9的右侧固定连通有排气管10，顶板8内腔的顶部固定套接有真空吸盘11，真空吸盘11的数量为三个，三个真空吸盘11的底部固定连通有通管12，通管12的底端贯穿顶板8并延伸至顶板8的下方且固定连通有位于活动架7内部的横管13，横管13的外表面固定套接有位于通管12两侧的固定块14，固定块14的顶端与顶板8的底部固定连接，横管13底端的中部固定连通有通气管15，通气管15的底端与真空泵9的顶部固定连通。

工作时，操作人员首先打开活动门35将计算机主机箱放入至顶板8的顶部，并且使其处于真空吸盘11的正上方，并且关闭活动门35，然后操作人员启动真空泵9，真空泵9的运行将会依次通过通气管15、横管13和通管12来抽取真空吸盘11内部的气体，从而使得真空吸盘11的内部呈现为负压状态，实现了对计算机主机箱底部的固定作用，之后操作人员启动驱动电机16，驱动电机16的运行将会使得转轴17带动主动圆轮18发生旋转，此时主动圆轮18将会通过皮带20分别带动从动圆轮19、竖杆6、活动架7和顶板8缓慢转动，实现了计算机主机箱的转动，然后操作人员同时启动两个动力电机26，两个动力电机26的运行将会使得两个转动杆27发生旋转，从而实现了两个运动块28带动圆环管29升降运动，之后操作人员再开启油漆泵22，油漆泵22的运行将会通过抽料管34来抽取油漆，并且将油漆依次通过输送管33和螺旋弹性管32导入至弧形管31中，最终油漆将会通过圆环管29从喷头30喷出，进而对计算机主机箱的外表面进行均匀的喷洒油漆。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
