技术领域

本实用新型涉及化妆设备技术领域，更具体的说涉及一种化妆品罐输送机构。

背景技术

现有的化妆品制造过程中，其需要对瓶罐进行灌液等，其输送时，一般需要进行位置固定，而现有的化妆品输送机构中，并没有限制装置，使得其瓶罐输送时，位置无法准确定位，影响后续灌装效果。

实用新型内容

本实用新型的目的就是针对现有技术之不足，而提供一种化妆品罐输送机构，它可以将中间链板输送机上输送的瓶体自动夹持在四个斜向板之间，使得其沿着中间链板输送机输送时，瓶罐位置不会便宜，保证正常输送，方便后续准确灌装。

本实用新型的技术解决措施如下：

一种化妆品罐输送机构，包括中部链板输送机，所述中部链板输送机的左右两个侧支撑梁的外侧壁上均固定有水平板，水平板的上方均安装有侧输送机构；

所述侧输送机构的输送带的外侧壁上均固定有多个移动块，每个移动块的壁面上均固定有两个斜向板；

两个侧输送机构的对应的移动块的斜向板左右对应并相配合。

所述水平板的外侧的顶面固定有主竖直板，主竖直板的内侧壁和水平板的顶面均固定有主固定块。

所述侧输送机构包括侧竖直板，侧竖直板的顶面和底面均固定有水平支撑板，两个竖直传动辊处于侧竖直板的前端和后端处，竖直传动辊的上下两个转轴通过轴承铰接在两个水平支撑板上，输送带张紧在两个竖直传动辊上；

上方的水平支撑板的顶面固定有驱动电机，驱动电机的输出轴为花键轴，花键轴插套在对应的竖直传动辊的顶端转轴上；

所述侧竖直板和下部的水平支撑板均固定在对应的主固定块上。

述中部链板输送机的链板输送带处于两个输送带之间的下方。

所述水平板的外端底面固定有多个下支撑腿。

本实用新型的有益效果在于：

它可以将中间链板输送机上输送的瓶体自动夹持在四个斜向板之间，使得其沿着中间链板输送机输送时，瓶罐位置不会便宜，保证正常输送，方便后续准确灌装。

附图说明

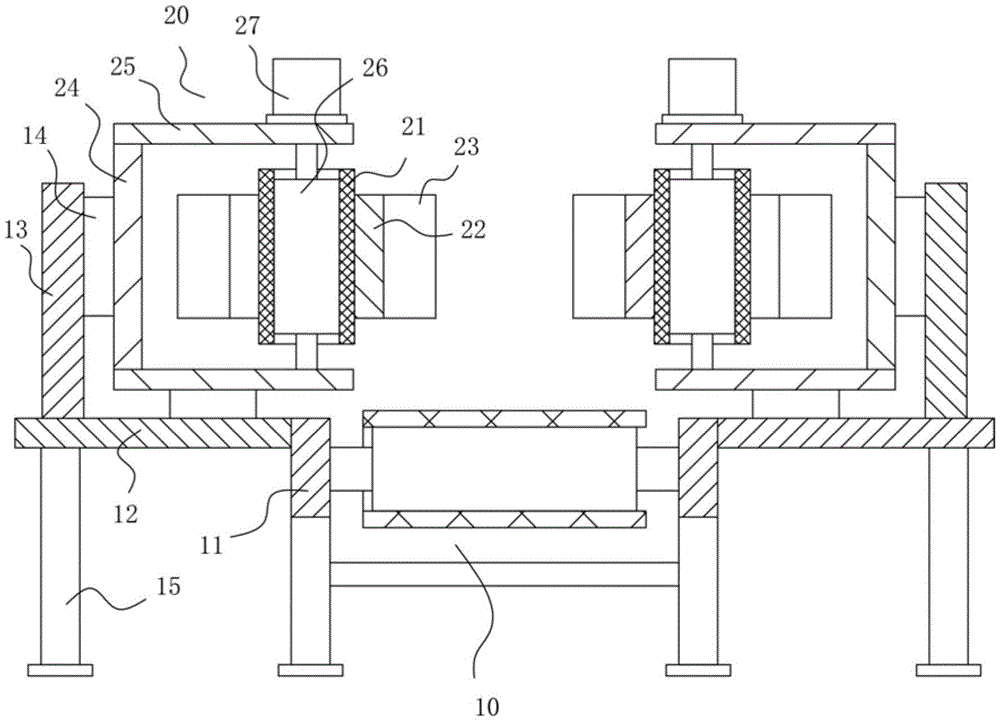

图1为本实用新型的局部结构示意图；

图2为本实用新型的局部俯视图。

具体实施方式

实施例：见图1至图2所示，一种化妆品罐输送机构，包括中部链板输送机10，所述中部链板输送机10的左右两个侧支撑梁11的外侧壁上均固定有水平板12，水平板12的上方均安装有侧输送机构20；

所述侧输送机构20的输送带21的外侧壁上均固定有多个移动块22，每个移动块22的壁面上均固定有两个斜向板23；

两个侧输送机构20的对应的移动块22的斜向板23左右对应并相配合。

进一步的说，所述水平板12的外侧的顶面固定有主竖直板13，主竖直板13的内侧壁和水平板12的顶面均固定有主固定块14。

进一步的说，所述侧输送机构20包括侧竖直板24，侧竖直板24的顶面和底面均固定有水平支撑板25，两个竖直传动辊26处于侧竖直板24的前端和后端处，竖直传动辊26的上下两个转轴通过轴承铰接在两个水平支撑板25上，输送带21张紧在两个竖直传动辊26上；

上方的水平支撑板25的顶面固定有驱动电机27，驱动电机27的输出轴为花键轴，花键轴插套在对应的竖直传动辊26的顶端转轴上；

所述侧竖直板24和下部的水平支撑板25均固定在对应的主固定块14上。

进一步的说，所述中部链板输送机10的链板输送带处于两个输送带21之间的下方。

进一步的说，所述水平板12的外端底面固定有多个下支撑腿15。

中部链板输送机10为普通常用部件，为公知内容，不再详述；

本实施例中，其在使用时，将需要输送的瓶罐逐步放置在中部链板输送机10的链板输送带的后端上，而通过中部链板输送机10的电机运行和两个驱动电机27运行，使得中部链板输送机10的链板输送带和两个输送带21同步运行，随着两个输送带21的旋转，其对应的两个移动块22移动至中部链板输送机10的链板输送带后端上方，并随着移动，将瓶罐夹持在对应的四个斜向板23之间，实现固定，然后，随着中部链板输送机10的链板输送带和两个输送带21同步运行，向前输送，其输送只用时刻将瓶罐夹持固定，使得瓶罐输送位置准确，方便后续到位后进行灌注等，非常方便。
