技术领域
本实用新型涉及物理电子技术领域,尤其涉及一种物理电子实验箱。
背景技术
物理电子实验箱,在教育装备行业中是指物理教学类似产品的统称,并不具有专业意义,物理电子实验箱是指将物理电子教学的相关仪器、部件、配件、文字资料等经过科学设计集成至一个箱体中的实验设备总称,便于携带、保管,用于课堂教学、实验培训、实验操作。
现有的物理电子实验箱大都只具有简单的实验仪器存放功能,在进行实验的过程中需要把实验仪器拿出进行实验,使用过程存在不便,其由于箱体结构的设计,导致实验仪器在教学时无法满足学生的观看需要,因为角度和高度问题会有人看不清实验的过程,大大降低了实验教学的效果,为此,我们提出一种物理电子实验箱。
发明内容
本实用新型提供一种物理电子实验箱,旨在采用伸缩杆搭接承台的结构,承台顶部用来收纳仪器,伸缩方便,通过摄像头可拍摄实验的过程并通过显示屏显示,方便观看。
本实用新型提供的具体技术方案如下:
本实用新型提供的一种物理电子实验箱,包括箱体,所述箱体表面一侧安装有连接扣板且连接扣板为两个,所述箱体通过连接扣板活动连接箱盖,所述箱体内部竖直方向安装有伸缩杆腔且伸缩杆腔为四个,所述伸缩杆腔顶部竖直方向滑动连接有伸缩杆,所述伸缩杆顶部可拆卸连接有承台,所述箱体内部安装有蓄电池,所述承台顶部开设有接线孔,所述接线孔电流输入端与蓄电池电流输出端电连接,所述箱盖内部竖直方向安装有滑槽,所述滑槽表面竖直方向滑动连接有滑块,所述滑块与滑槽相互配合,所述滑块表面靠近箱体一侧安装有摄像头,所述摄像头电流输入端与蓄电池电流输出端电连接,所述箱盖顶部中间位置安装有显示屏,所述显示屏顶部平行于箱盖顶部,所述显示屏信号输入端与摄像头信号输出端相连接,所述箱体表面一侧安装有把手。
可选的,所述承台顶部一侧开设有第一收纳槽,所述承台顶部另一侧开设有第二收纳槽且第二收纳槽为三个。
可选的,所述箱体表面一侧开设有充电孔,所述充电孔电流输出端与蓄电池电流输入端电连接。
可选的,所述箱体表面安装有卡槽且卡槽为两个,所述箱盖表面安装有卡槽相对应的卡扣且卡扣为两个,所述卡扣与卡槽相互配合。
本实用新型的有益效果如下:
本实用新型实施例提供一种物理电子实验箱,其在承台表面开设的第一收纳槽和第二收纳槽可以用来收放仪器,承台底部通过伸缩杆和伸缩杆腔连接箱体,伸缩方便,使用灵活,摄像头可以实时拍摄实验的过程,并通过箱盖顶部的显示屏显示出来,方便观看。
附图说明
为了更清楚地说明本实用新型实施例中的技术方案,下面将对实施例描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

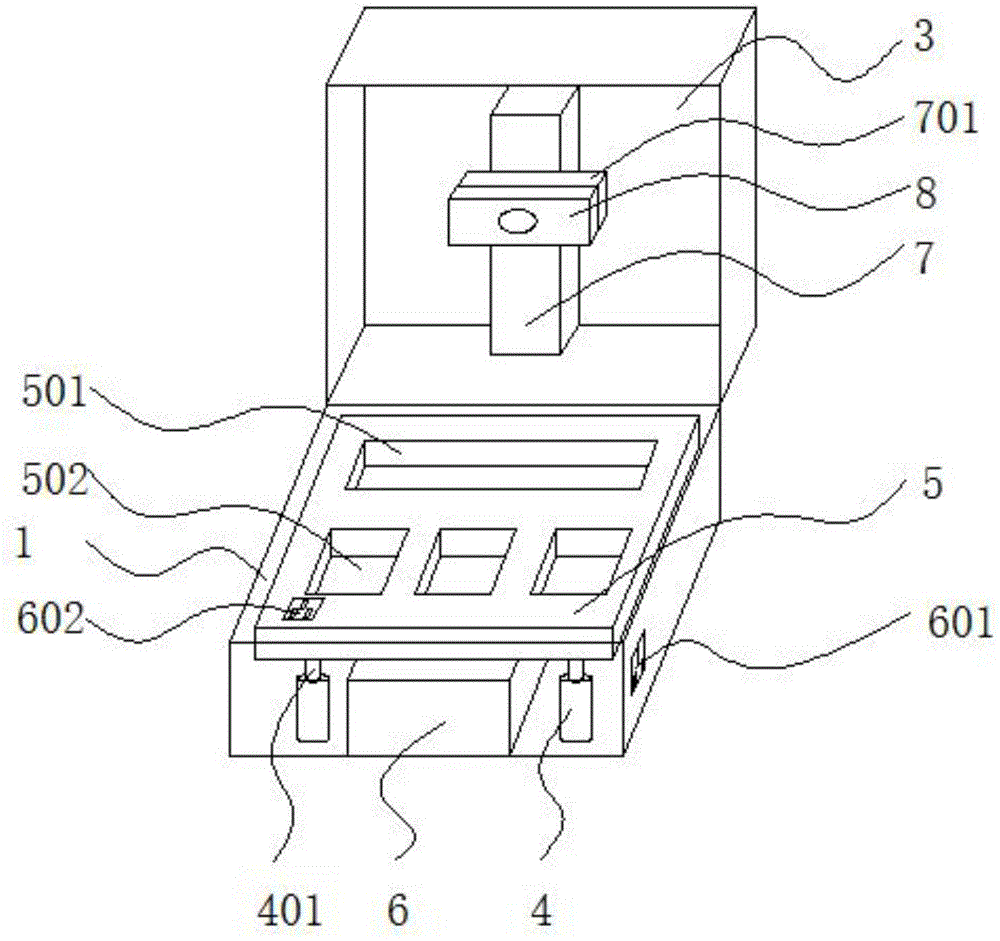

图1为本实用新型实施例的一种物理电子实验箱的整体结构示意图;
图2为本实用新型实施例的一种物理电子实验箱的闭合时正面结构示意图;
图3为本实用新型实施例的一种物理电子实验箱的闭合时背面结构示意图。
具体实施方式
为了使本实用新型的目的、技术方案和优点更加清楚,下面将结合附图对本实用新型作进一步地详细描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。
下面将结合图1~图3对本实用新型实施例的一种物理电子实验箱进行详细的说明。
参考图1、图2和图3所示,本实用新型实施例提供的一种物理电子实验箱,包括箱体1,所述箱体1表面一侧安装有连接扣板2且连接扣板2为两个,所述箱体1通过连接扣板2活动连接箱盖3,所述箱体1内部竖直方向安装有伸缩杆腔4且伸缩杆腔4为四个,所述伸缩杆腔4顶部竖直方向滑动连接有伸缩杆401,所述伸缩杆401顶部可拆卸连接有承台5,所述箱体1内部安装有蓄电池6,所述承台5顶部开设有接线孔602,所述接线孔602电流输入端与蓄电池6电流输出端电连接,所述箱盖3内部竖直方向安装有滑槽7,所述滑槽7表面竖直方向滑动连接有滑块701,所述滑块701与滑槽7相互配合,所述滑块701表面靠近箱体1一侧安装有摄像头8,所述摄像头8电流输入端与蓄电池6电流输出端电连接,所述箱盖3顶部中间位置安装有显示屏9,所述显示屏9顶部平行于箱盖3顶部,所述显示屏9信号输入端与摄像头8信号输出端相连接,所述箱体1表面一侧安装有把手11。
示例的,承台5用来收放仪器,承台5底部通过伸缩杆401和伸缩杆腔4连接箱体1,伸缩方便,可以灵活调节承台5的高度,摄像头8可以实时拍摄实验的过程,并通过箱盖3顶部的显示屏9显示出来,方便观看,蓄电池6可以储存电能以为摄像头8提供电能,且蓄电池6电流输出端与接线孔602的电流输入端相连接,通过接线孔602可以为物理电子的实验仪器供电,提高了物理电子实验箱的功能性。
参考图1所示,所述承台5顶部一侧开设有第一收纳槽501,所述承台5顶部另一侧开设有第二收纳槽502且第二收纳槽502为三个。
示例的,通过在承台5顶部开设的第一收纳槽501和第二收纳槽502可以用来收放实验仪器,第一收纳槽501与第二收纳槽502大小不同,方便根据仪器大小选用不同的收纳槽。
参考图1和图2所示,所述箱体1表面一侧开设有充电孔601,所述充电孔601电流输出端与蓄电池6电流输入端电连接。
示例的,通过在箱体1表面一侧开设的充电孔601可以外接电源为蓄电池6充电,延长蓄电池6的使用时间。
参考图2所示,所述箱体1表面安装有卡槽10且卡槽10为两个,所述箱盖3表面安装有卡槽10相对应的卡扣1001且卡扣1001为两个,所述卡扣1001与卡槽10相互配合。
示例的,通过卡槽10与卡扣1001的相互配合,闭合箱盖3时,卡槽10和卡扣1001紧密连接保证箱体1与箱盖3连接的密闭性。
使用时,将实验仪器收放在承台5开设的第一收纳槽501和第二收纳槽502中,第一收纳槽501与第二收纳槽502大小不同,可根据不同的仪器大小选用,承台5底部通过伸缩杆401和伸缩杆腔4连接箱体1,伸缩杆401可以在伸缩杆腔4顶部竖直方向滑动连接,进而可以方便调节承台5的高度,调节方便,使用灵活,通过充电孔601可以为安装在箱体1内部的蓄电池6充电,蓄电池6可以储存电能,并为承台5顶部的接线孔602供电,通过接线孔602可以外接电线以为物理电子的实验仪器提供所需要的电能,无需再外接电源,提高了物理电子实验箱的功能性,箱体1通过连接扣板2活动连接箱盖3,箱盖3内部的滑块701可以顺着滑槽7竖直方向滑动,方便根据使用需求调节滑块701的高度,滑块701连接有摄像头8,摄像头8依靠蓄电池6提供的电能工作,可以实时拍摄实验操作的画面,并通过数据传输至显示屏9,显示屏9安装在箱盖3的顶部,打开箱盖3时显示屏9竖直摆放,可以播放摄像头8拍摄的实验步骤,方便观看,提高了观看的便利性,使用完成后,盖上箱盖3,使得箱盖3表面的卡扣1001与卡槽10相互配合连接达到紧固箱体1与箱盖3连接的目的,使用方便,安装在箱体1一侧的把手11可以用来提拿物理电子实验箱,方便携带和移动。
本实用新型实施例提供一种物理电子实验箱,其在承台表面开设的第一收纳槽和第二收纳槽可以用来收放仪器,承台底部通过伸缩杆和伸缩杆腔连接箱体,伸缩方便,使用灵活,摄像头可以实时拍摄实验的过程,并通过箱盖顶部的显示屏显示出来,方便观看。
需要说明的是,本实用新型为一种物理电子实验箱,包括箱体1、连接扣板2、箱盖3、伸缩杆腔4、伸缩杆401、承台5、第一收纳槽501、第二收纳槽502、蓄电池6、充电孔601、接线孔602、滑槽7、滑块701、摄像头8、显示屏9、卡槽10、卡扣1001、把手11,部件均为通用标准件或本领域技术人员知晓的部件,其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
显然,本领域的技术人员可以对本实用新型实施例进行各种改动和变型而不脱离本实用新型实施例的精神和范围。这样,倘若本实用新型实施例的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内,则本实用新型也意图包含这些改动和变型在内。
