技术领域

本发明涉及健身产品配件领域，具体为一种户外用健身装置。

背景技术

健身是一种体育项目，如各种徒手健美操、韵律操、形体操以及各种自抗力动作，体操可以增强力量、柔韧性，增加耐力，提高协调，控制身体各部分的能力，从而使身体强健。如果要达到缓解压力的目的，至少一周锻炼3次。

传统健身器材一般都在室内，因体积较大，使工作人员难以将其移动，并且功能低，为了解决上述问题，现推出一种户外用健身装置。

发明内容

针对现有技术存在的不足，本发明目的是提供一种户外用健身装置，以解决上述背景技术中提出的问题，本发明使用方便，操作简单，系统性高，实用性强。

为实现上述目的，本发明提供如下技术方案：一种户外用健身装置，包括保护壳、空心杆、手柄、加热器、水箱、万向轮、支撑腿、加热装置、支撑板、连接块一、连接块二、插杆一、插杆二、连接板、插杆三、靠板、活动铰链、海绵垫、喷头、连接管、照明灯板、太阳能光伏板、弹簧合页、支撑杆、防滑纹、逆变器、蓄电池、水泵以及进水管，所述水箱安装在支撑板左端面上，所述水箱上端安装有空心杆，所述加热器安装在空心杆内部底端面上，所述手柄安装在空心杆左端面上，所述空心杆上端安装有支撑杆，所述支撑杆上端安装有太阳能光伏板，所述太阳能光伏板右端安装有照明灯板，所述保护壳固定在太阳能光伏板下端，所述保护壳位于支撑杆左侧，所述逆变器以及蓄电池均安装在保护壳内部，所述逆变器位于蓄电池左端，所述支撑板下端安装有支撑腿，所述加热器下端安装有进水管，所述进水管下端穿过水箱并延伸至水箱内部，所述进水管上设置有水泵，所述加热器上端安装有连接管，所述连接管上端穿过空心杆并延伸至空心杆内部，所述连接管上端安装有喷头，所述喷头右端穿过空心杆并延伸至空心杆右侧，所述支撑板上端设置有海绵垫，所述靠板安装在支撑板上端，所述靠板位于海绵垫右侧，所述靠板通过活动铰链与支撑板相连接，所述靠板右端安装有连接块二，所述支撑板下端安装有连接块一，所述连接块一通过连接板与连接块二可拆卸式连接，所述插杆三、插杆二以及插杆一均安装在连接板左端，所述插杆一位于插杆二下方，所述插杆二位于插杆三下方，所述连接板通过插杆一与连接块一可拆卸式连接，所述连接板通过插杆二与连接块二可拆卸式连接,所述加热装置安装在支撑板下端面上。

进一步地，所述手柄上设置有防滑纹。

进一步地，所述太阳能光伏板通过弹簧合页与支撑杆相连接。

进一步地，所述支撑腿设有四个，四个所述支撑腿对称安装在支撑板下端面上。

进一步地，四个所述支撑腿下端均安装有万向轮。

进一步地，所述照明灯板为LED节能灯板。

进一步地，所述太阳能光伏板与逆变器电性连接。

进一步地，所述逆变器与蓄电池电性连接。

进一步地，所述加热器以及照明灯板均与蓄电池电性连接。

与现有技术相比，本发明的有益效果是：因本发明添加了靠板、活动铰链，该设计便于使用人员对靠板角度进行调节，因本发明添加了连接板、插杆一、插杆二、插杆三、连接块一以及连接块二，该设计便于对靠板与支撑板进行固定，因本发明添加了支撑腿以及万向轮，该设计便于工作人员对本发明进行移动，因本发明添加了太阳能光伏板、蓄电池以及逆变器，该设计实现将太阳能转变为电能，达到了节能环保的效果，因本发明添加了照明灯板，该设计便于在夜晚为工作人员提供照明，因照明灯板为LED节能灯，该设计达到了节能环保的效果，因本发明添加了弹簧合页以及支撑杆，该设计便于对太阳能光伏板角度进行调节，实现太阳能光伏板充分吸收太阳能，因本发明添加了空心杆、水箱、连接管以及喷头，该设计便于工作人员在健完身后进行冲洗身体，因本发明添加了加热器，该设计便于对清洗身体的水进行加热，避免在冬天，水温过低，冻伤工作人员的身体，因本发明添加了加热装置，该设计便于对支撑板进行加热，因本发明添加了海绵垫，该设计能够增加本发明的舒适度，因本发明添加了手柄以及防滑纹，该设计便于工作人员移动本发明，本发明节能环保，便于移动，能够冲洗，能够调节高度。

附图说明

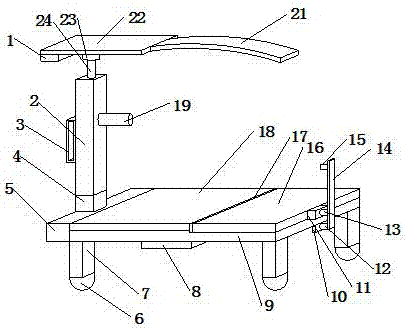

图1为本发明的结构示意图；

图2为本发明中防滑纹的结构示意图；

图3为本发明中保护壳剖视图的结构示意图；

图4为本发明中局部剖视图的结构示意图；

附图标记中：1.保护壳；2.空心杆；3.手柄；4.加热器；5.水箱；6.万向轮；7.支撑腿；8.加热装置；9.支撑板；10.连接块一；11.连接块二；12.插杆一；13.插杆二；14.连接板；15.插杆三；16.靠板；17.活动铰链；18.海绵垫；19.喷头；20.连接管；21.照明灯板；22.太阳能光伏板；23.弹簧合页；24.支撑杆；25.防滑纹；26.逆变器；27.蓄电池；28.水泵；29.进水管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种户外用健身装置，包括保护壳1、空心杆2、手柄3、加热器4、水箱5、万向轮6、支撑腿7、加热装置8、支撑板9、连接块一10、连接块二11、插杆一12、插杆二13、连接板14、插杆三15、靠板16、活动铰链17、海绵垫18、喷头19、连接管20、照明灯板21、太阳能光伏板22、弹簧合页23、支撑杆24、防滑纹25、逆变器26、蓄电池27、水泵28以及进水管29，水箱5安装在支撑板9左端面上，水箱5上端安装有空心杆2，加热器4安装在空心杆2内部底端面上，手柄3安装在空心杆2左端面上，空心杆2上端安装有支撑杆24，支撑杆24上端安装有太阳能光伏板22，太阳能光伏板22右端安装有照明灯板21，保护壳1固定在太阳能光伏板22下端，保护壳1位于支撑杆24左侧，逆变器26以及蓄电池27均安装在保护壳1内部，逆变器26位于蓄电池27左端，支撑板9下端安装有支撑腿7，加热器4下端安装有进水管29，进水管29下端穿过水箱5并延伸至水箱5内部，进水管29上设置有水泵28，加热器4上端安装有连接管20，连接管20上端穿过空心杆2并延伸至空心杆2内部，连接管20上端安装有喷头19，喷头19右端穿过空心杆2并延伸至空心杆2右侧，支撑板9上端设置有海绵垫18，靠板16安装在支撑板9上端，靠板16位于海绵垫18右侧，靠板16通过活动铰链17与支撑板9相连接，靠板16右端安装有连接块二11，支撑板9下端安装有连接块一10，连接块一10通过连接板14与连接块二11可拆卸式连接，插杆三15、插杆二13以及插杆一12均安装在连接板14左端，插杆一12位于插杆二13下方，插杆二13位于插杆三15下方，连接板14通过插杆一12与连接块一10可拆卸式连接，连接板14通过插杆二13与连接块二11可拆卸式连接,加热装置8安装在支撑板9下端面上。

手柄3上设置有防滑纹25，太阳能光伏板22通过弹簧合页23与支撑杆24相连接，支撑腿7设有四个，四个支撑腿7对称安装在支撑板9下端面上，四个支撑腿7下端均安装有万向轮6，照明灯板21为LED节能灯板，太阳能光伏板22与逆变器26电性连接，逆变器26与蓄电池27电性连接，加热器4以及照明灯板21均与蓄电池27电性连接。

本发明在工作时：首先工作人员通过弹簧合页23对太阳能光伏板22角度进行调节，将太阳能光伏板22调节到适宜的角度，太阳光照射在太阳能光伏板22上，太阳能光伏板22接收太阳光能，并将太阳光能转化为直流电，并将直流电传给逆变器26，逆变器26将接受到的直流电转变为交流电，并将交流电传给蓄电池27进行储存，实现节能环保的效果，工作人员首先调节靠板16相对于支撑板9的角度，调整完成后将连接板14左端的插杆一12插在连接块一10内，并且根据靠板16的高度，选择插杆二13或者插杆三15，将插杆二13或者插杆三15插入到连接块二11内部，从而实现将靠板16与支撑板9进行固定，然后工作人员躺在靠板16上，进行哑铃训练，根据靠板16与支撑板9角度的不同，从而对工作人员胸肌不同位置进行训练，在冬天工作人员启动加热装置8，加热装置8工作产生热能，并将热能传给支撑板9，支撑板9将热能传给海绵垫18，海绵垫18将热能传给工作人员，实现为工作人员进行取暖，当工作人员训练完成后，需要冲洗身体时，工作人员启动水泵28，水泵28工作将水箱5内的水吸入进水管29内，并顺着进水管29进入加热器4内，然后工作人员启动加热器4，加热器4工作将吸入加热器4内的水进行加热，加热完成后，热水顺着连接管20进入喷头19内，然后工作人员启动喷头19，喷头19工作将热水喷出，实现为工作人员进行冲凉，因本发明添加了靠板16、活动铰链17，该设计便于使用人员对靠板16角度进行调节，因本发明添加了连接板14、插杆一12、插杆二13、插杆三15、连接块一10以及连接块二11，该设计便于对靠板16与支撑板9进行固定，因本发明添加了支撑腿7以及万向轮6，该设计便于工作人员对本发明进行移动，因本发明添加了太阳能光伏板22、蓄电池27以及逆变器26，该设计实现将太阳能转变为电能，达到了节能环保的效果，因本发明添加了照明灯板21，该设计便于在夜晚为工作人员提供照明，因照明灯板21为LED节能灯，该设计达到了节能环保的效果，因本发明添加了弹簧合页23以及支撑杆24，该设计便于对太阳能光伏板22角度进行调节，实现太阳能光伏板22充分吸收太阳能，因本发明添加了空心杆2、水箱5、连接管20以及喷头19，该设计便于工作人员在健完身后进行冲洗身体，因本发明添加了加热器4，该设计便于对清洗身体的水进行加热，避免在冬天，水温过低，冻伤工作人员的身体，因本发明添加了加热装置8，该设计便于对支撑板9进行加热，因本发明添加了海绵垫18，该设计能够增加本发明的舒适度，因本发明添加了手柄3以及防滑纹25，该设计便于工作人员移动本发明，本发明节能环保，便于移动，能够冲洗，能够调节高度。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
