本申请是申请日为2018年06月25日，申请号为CN201810664486.7的发明名称为一种击球手训练用连续性发球装置的分案申请。

技术领域

本发明涉及运动员训练器械技术领域，具体为一种击球手训练用连续性发球装置以及发球方法。

背景技术

棒球指的是棒球运动是一种以棒打球为主要特点，集体性、对抗性很强的球类运动项目，而且棒球这项运动是一种团队型运动，其中，棒球主要训练的项目就包括有击球和投球等，而目前，对于击球手的训练，也是提高整体素质的一个很重要的环节。

如授权公告号CN201168402专利文件，公开了一种棒球发球机，文件中的发球机是通过调节电流的大小调节控制棒球的速度，从而可以帮助击球手训练，这样的发球机仅仅只能够控制发球速度，但是不能够控制发球的高度，从而也不能够更全方位训练击球手，而且，文件中的发球机都是单个发球，不具备连续性，这样的话，就会增加发球人员的劳动强度，进而也降低了击球手训练的效率，也进一步降低了发球机的实用性。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种击球手训练用连续性发球装置，解决了发球机不方便控制高度、发球不具备连续性、训练效率低和实用性低的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种击球手训练用连续性发球装置，包括机体，所述机体正面的右上方开设有出球口，所述机体的底部设置有升降装置，所述升降装置的底部设置有固定座，所述机体顶面的左侧固定安装有固定架，所述固定架内腔焊接有输送斗，所述输送斗两侧面的中心处均固定安装有震动器，所述输送斗的底部并位于机体的顶面开设有输球槽，所述输球槽的右侧并位于机体的内部开设有驱动槽，所述驱动槽左端内腔的顶面和底面均固定连接有隔板，所述隔板右侧面的顶部和驱动槽左侧内壁的顶部均设置有挡板，所述挡板的顶部均固定安装有出球管，所述挡板的下方并位于驱动槽内腔的底部设置有发射装置，所述发射装置的中心处设置有卡紧装置，所述隔板的右侧并位于驱动槽内腔的底面设置有驱动装置，所述驱动装置的右侧并位于驱动槽内腔的底面设置有回位装置，所述隔板两侧面的中心处开设有第一条形孔。

优选的，所述升降装置包括有升降柱、稳固柱、气缸和活塞杆，所述机体底面的两端固定安装有两个升降柱，两个所述升降柱底端的表面套装有两个稳固柱，两个所述稳固柱的底部均与固定座的顶面固定连接，两个所述稳固柱相对的一侧并位于固定座的顶面均固定安装有气缸，两个所述气缸的顶部均安装有活塞杆，所述活塞杆的顶端均与机体的底面固定连接。

优选的，所述发射装置包括有支撑管、减震弹簧、发射弹簧、槽块、发射杆、发射管、进球孔、球体和第二条形孔，所述驱动槽内腔的左下方并位于机体底部的中心处镶嵌有支撑管，所述支撑管内腔顶面的两端均固定安装有减震弹簧，所述支撑管内腔的底面固定安装有发射弹簧，所述发射弹簧的顶端固定连接有槽块，所述槽块的顶面固定连接有发射杆，所述发射杆的顶端贯穿支撑管的顶部并固定连接有发射管，所述发射管左侧面的底部开设有进球孔，所述发射管内腔的底部套装有球体，所述支撑管右侧面的顶部开设有第二条形孔。

优选的，所述卡紧装置包括有第一复位弹簧、滑块、定位杆和定位孔，所述槽块左端的内腔套装有第一复位弹簧，所述第一复位弹簧的右端固定连接有滑块，所述滑块的右侧面固定连接有定位杆，所述隔板两侧面的底部开设有定位孔，所述定位杆的右端分别贯穿槽块的右侧面和第二条形孔的内腔并延伸到定位孔的内腔。

优选的，所述驱动装置包括有驱动管、第一稳固孔、第一通孔、驱动杆、第一驱动握把、稳固板、第二复位弹簧、固定管、第三条形孔、支撑杆和驱动块，所述隔板的右侧并位于驱动槽内腔的顶面固定连接有驱动管，所述驱动管两侧面的顶部均开设有第一稳固孔、所述固定架的右侧并位于机体的顶面开设有第一通孔，所述第一通孔的内腔插接有驱动杆，所述驱动杆的底端贯穿第一通孔的内腔并延伸到驱动管的内腔，所述驱动杆的顶端固定安装有第一驱动握把，所述驱动握把的底部并位于驱动杆顶端的表面套装有稳固板，所述稳固板的底面并位于驱动杆顶端的表面套装有第二复位弹簧，所述驱动管两侧内壁的底部均镶嵌有固定管，所述固定管顶面的中心处开设有第三条形孔，所述驱动杆正面的底端通过销轴铰接有支撑杆，所述固定管左端的内腔插接有驱动块，所述支撑杆正面的底端通过销轴与驱动块的正面铰接。

优选的，所述回位装置包括有稳固管、第二稳固孔、第二通孔、回位杆、限位块、第二驱动握把、驱动板和定位管，所述驱动管的右侧并位于驱动槽内腔的底面固定安装有稳固管，所述稳固管左侧面的顶部开设有第二稳固孔，所述第一驱动握把的右侧并位于机体的顶面开设有第二通孔，所述第二通孔的内腔插接有回位杆，所述回位杆的底端延伸到稳固管的内部并固定连接有限位块，所述回位杆的顶端固定连接有第二驱动握把，所述限位块的左侧面固定连接有驱动板，所述驱动板的左端分别贯穿第二稳固孔、第一稳固孔和第一条形孔的内腔，并与发射管的右侧面固定连接，所述驱动板的左端镶嵌有定位管，所述定位管套装在驱动杆的表面。

优选的，所述机体两侧面的中心处均固定安装有把手。

优选的，所述升降柱底端的表面与稳固柱的的内壁滑动连接，所述驱动板的表面分别与第二稳固孔、第一稳固孔和第一条形孔的内壁滑动连接。

优选的，所述定位管的内壁与驱动杆的表面滑动连接，所述驱动块的外部形状与固定管的内腔形状均为方形，且驱动块的表面与固定管的内壁滑动连接。

(三)有益效果

本发明提供了一种击球手训练用连续性发球装置。具备以下有益效果：

(1)、该击球手训练用连续性发球装置，通过升降装置中气缸、活塞杆和升降柱的配合使用，气缸的启动就可以带动活塞杆上下运动，通过活塞杆上下运动就能够升降柱上下运动，通过升降柱的上下运动，就可以控制整个机体上下运动，而通过控制整个机体的上下运动，就可以方便控制发球的各种高度，这样就可以增加击球手的训练强度，同时，也能够提高了发球装置的实用性。

(2)、该击球手训练用连续性发球装置，通过发射装置中发射弹簧、槽块、发射杆、发射管和球体的配合使用，发射弹簧的弹性力可以迅速提高发射管的运动速度，通过发射管的快速运动就可以与挡板更加充分的接触，而发射管与挡板充分接触时就会对发射管内部的球体产生很大的惯性，然后通过惯性力就可以把球体通过出球管给发射出来，这样就可以达到发球的效果，进而可以方便击球手进行训练。

(3)、该击球手训练用连续性发球装置，通过卡紧装置中第一复位弹簧、滑块、定位杆和定位孔的配合使用，第一复位弹簧的弹性力可以推动滑块和定位杆同时向右运动，当定位杆充分延伸到定位口的内腔时，就可以方便把槽块固定住，达到定位的效果，这样就使得整个发球装置更加方便使用。

(4)、该击球手训练用连续性发球装置，通过驱动装置中第一驱动握把、驱动杆、支撑杆和驱动块的配合使用，按压第一驱动握把可以方便带动驱动杆向下运动，驱动杆向下运动就可以带动支撑杆运动，通过支撑杆运动就可以方便带动驱动块向左运动，驱动块向左运动就可以方便把定位杆推出定位孔，这样能够触动发射装置的启动，从而达到驱动发射装置的效果，再通过设置的第二复位弹簧，第二复位弹簧的弹性力可以。

(5)、该击球手训练用连续性发球装置，通过回位装置中第二驱动握把、回位杆、限位块和驱动板的配合使用，按压第二驱动握把就可以带动回位杆向下运动，通过回位杆的向下运动就可以带动驱动板向下运动，通过驱动板的向下运动就可以方便把发射装置恢复到初始位置，以至于可以方便发射装置再次启动，进一步增加了发球装置的实用性。

(6)、该击球手训练用连续性发球装置，通过设置的把手，把手可以方便对整个机体进行搬运，同时，也可以方便调节发球装置发球的方向，进而可以提高击球手训练的强度，并提高了击球手的身体素质。

(7)、该击球手训练用连续性发球装置，通过升降装置、发射装置、卡紧装置、驱动装置和回位装置的配合使用，可以方便控制整个机体的高度和方向，这样就可以快速提高击球手的训练效率，并提高了击球手的身体素质，同时，也进一步增加了整个机体的实用性。

附图说明

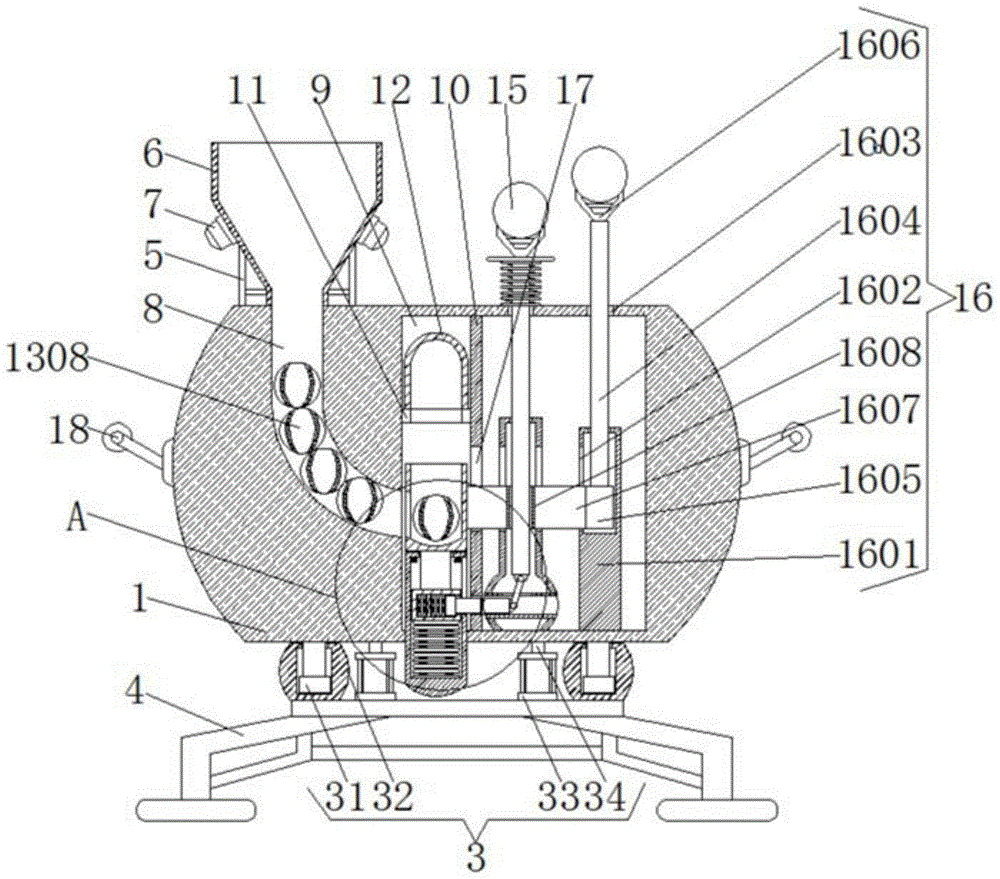

图1为本发明结构示意图；

图2为本发明结构的正视图；

图3为本发明图1中A处结构的放大图；

图4为本发明驱动装置结构的正面剖视图；

图5为本发明出球管结构的侧面剖视图。

图中：1机体、2出球口、3升降装置、31升降柱、32稳固柱、33气缸、34活塞杆、4固定座、5固定架、6输送斗、7震动器、8输球槽、9驱动槽、10隔板、11挡板、12出球管、13发射装置、1301支撑管、1302减震弹簧、1303发射弹簧、1304槽块、1305发射杆、1306发射管、1307进球孔、1308球体、1309第二条形孔、14卡紧装置、1401第一复位弹簧、1402滑块、1403定位杆、1404定位孔、15驱动装置、1501驱动管、1502第一稳固孔、1503第一通孔、1504驱动杆、1505第一驱动握把、1506稳固板、1507第二复位弹簧、1508固定管、1509第三条形孔、1511支撑杆、1512驱动块、16回位装置、1601稳固管、1602第二稳固孔、1603第二通孔、1604回位杆、1605限位块、1606第二驱动握把、1607驱动板、1608定位管、17第一条形孔、18把手。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。

请参阅图1-5，本发明提供一种技术方案：一种击球手训练用连续性发球装置，包括机体1，机体1两侧面的中心处均固定安装有把手18，机体1正面的右上方开设有出球口2，机体1的底部设置有升降装置3，升降装置3可以方便控制发球装置发球的高度，进而可以提高击球手训练的强度，升降装置3的底部设置有固定座4，机体1顶面的左侧固定安装有固定架5，固定架5内腔焊接有输送斗6，输送斗6可以方便储存更多的棒球，进而可以完成棒球发球装置发球的连续性，输送斗6两侧面的中心处均固定安装有震动器7，震动器7可以方便对输送斗6进行震动，从而可以减少棒球在输料斗6中出现堵塞的情况，输送斗6的底部并位于机体1的顶面开设有输球槽8，输球槽8的右侧并位于机体1的内部开设有驱动槽9，驱动槽9左端内腔的顶面和底面均固定连接有隔板10，隔板10右侧面的顶部和驱动槽9左侧内壁的顶部均设置有挡板11，挡板11的顶部均固定安装有出球管12，出球管12与出球口2之间为连通状态，挡板11的下方并位于驱动槽9内腔的底部设置有发射装置13，发射装置13的中心处设置有卡紧装置14，卡紧装置14可以方便对发射装置13进行定位，隔板10的右侧并位于驱动槽9内腔的底面设置有驱动装置15，驱动装置15可以触动发射装置13启动，驱动装置15的右侧并位于驱动槽9内腔的底面设置有回位装置16，回位装置16可以促使发射装置13回到初始位置，隔板10两侧面的中心处开设有第一条形孔17。

升降装置3包括有升降柱31、稳固柱32、气缸33和活塞杆34，机体1底面的两端固定安装有两个升降柱31，升降柱31底端的表面与稳固柱的32的内壁滑动连接，两个升降柱31底端的表面套装有两个稳固柱32，两个稳固柱32的底部均与固定座4的顶面固定连接，两个稳固柱32相对的一侧并位于固定座4的顶面均固定安装有气缸33，通过启动气缸33，气缸33的启动就可以带动活塞杆34上下运动，通过活塞杆34上下运动就能够升降柱31上下运动，通过升降柱31的上下运动，就可以控制整个机体1上下运动，而通过控制整个机体1的上下运动，就可以方便控制发球的各种高度，两个气缸33的顶部均安装有活塞杆34，活塞杆34的顶端均与机体1的底面固定连接。

发射装置13包括有支撑管1301、减震弹簧1302、发射弹簧1303、槽块1304、发射杆1305、发射管1306、进球孔1307、球体1308和第二条形孔1309，发射装置13的启动是通过发射弹簧1303的弹性力推动槽块1304向上运动，槽块1304向上运动可以推动发射杆1305和发射管1306同时向上运动，通过发射管1306的向上运动就可以促使发射管1306的顶部与挡板11的底面充分撞击，通过发射管1306与挡板11的撞击就可以使得球体1308具有高强度的惯性，通过对球体1308的惯性就可以方便把球体1308通过出球管12排出外部，这样就能够完成棒球的发射，驱动槽9内腔的左下方并位于机体1底部的中心处镶嵌有支撑管1301，支撑管1301内腔顶面的两端均固定安装有减震弹簧1302，支撑管1301内腔的底面固定安装有发射弹簧1303，发射弹簧1303的顶端固定连接有槽块1304，槽块1304的顶面固定连接有发射杆1305，发射杆1305的顶端贯穿支撑管1301的顶部并固定连接有发射管1306，发射管1306左侧面的底部开设有进球孔1307，发射管1306内腔的底部套装有球体1308，支撑管1301右侧面的顶部开设有第二条形孔1309。

卡紧装置14包括有第一复位弹簧1401、滑块1402、定位杆1403和定位孔1404，槽块1304左端的内腔套装有第一复位弹簧1401，第一复位弹簧1401的右端固定连接有滑块1402，滑块1402的右侧面固定连接有定位杆1403，隔板10两侧面的底部开设有定位孔1404，定位杆1403的右端分别贯穿槽块1304的右侧面和第二条形孔1309的内腔并延伸到定位孔1404的内腔。

驱动装置15包括有驱动管1501、第一稳固孔1502、第一通孔1503、驱动杆1504、第一驱动握把1505、稳固板1506、第二复位弹簧1507、固定管1508、第三条形孔15090、支撑杆1511和驱动块1512，隔板10的右侧并位于驱动槽9内腔的顶面固定连接有驱动管1501，驱动管1501两侧面的顶部均开设有第一稳固孔1502、固定架5的右侧并位于机体1的顶面开设有第一通孔1503，第一通孔1503的内腔插接有驱动杆1504，驱动杆1504的底端贯穿第一通孔1503的内腔并延伸到驱动管1501的内腔，驱动杆1504的顶端固定安装有第一驱动握把1505，通过按压第一驱动握把1505，第一驱动握1505把可以带动驱动杆1504向下运动，驱动杆1504向下运动就可以带动支撑杆1511向下运动，通过支撑杆1511的向下运动就可以方便带动驱动块1512向左运动，通过驱动块1512向左运动就可以方便推动定位杆1403脱离定位孔1404的内腔，这样就可以方便驱动发射装置13，驱动握把1505的底部并位于驱动杆1504顶端的表面套装有稳固板1506，稳固板1506的底面并位于驱动杆1504顶端的表面套装有第二复位弹簧1507，驱动管1501两侧内壁的底部均镶嵌有固定管1508，固定管1508顶面的中心处开设有第三条形孔1509，驱动杆1504正面的底端通过销轴铰接有支撑杆1511，固定管1508左端的内腔插接有驱动块1512，驱动块1512的外部形状与固定管1508的内腔形状均为方形，且驱动块1512的表面与固定管1508的内壁滑动连接，支撑杆1511正面的底端通过销轴与驱动块1512的正面铰接。

回位装置16包括有稳固管1601、第二稳固孔1602、第二通孔1603、回位杆1604、限位块1605、第二驱动握把1606、驱动板1607和定位管1608，驱动管1501的右侧并位于驱动槽9内腔的底面固定安装有稳固管1601，稳固管1601左侧面的顶部开设有第二稳固孔1602，第一驱动握把1505的右侧并位于机体1的顶面开设有第二通孔1603，第二通孔1603的内腔插接有回位杆1604，回位杆1604的底端延伸到稳固管1601的内部并固定连接有限位块1605，回位杆1604的顶端固定连接有第二驱动握把1606，通过按压第二驱动握把1606，第二驱动握把1606就可以带动回位杆1604向下运动，通过回位杆1604向下运动就可以带动驱动板1607向下运动，驱动板1607向下运动就能够带动发射管1306向下运动，通过发射管1306的向下运动就可以都带动槽块1304向下运动，槽块1304的向下运动就可以促使卡紧装置14中的定位杆1403与定位孔1404卡接，这样可以使得发射装置13回到初始位置，进而方便发球装置可以再次使用，限位块1605的左侧面固定连接有驱动板1607，驱动板1607的表面分别与第二稳固孔1602、第一稳固孔1502和第一条形孔17的内壁滑动连接，驱动板1607的左端分别贯穿第二稳固孔1602、第一稳固孔1502和第一条形孔17的内腔，并与发射管1306的右侧面固定连接，驱动板1607的左端镶嵌有定位管1608，定位管1608的内壁与驱动杆1504的表面滑动连接，定位管1608套装在驱动杆1504的表面。

该击球手训练用连续性发球装置使用时，先通过启动气缸33，气缸33的启动就可以带动活塞杆34上下运动，通过活塞杆34上下运动就能够升降柱31上下运动，通过升降柱31的上下运动，就可以控制整个机体1上下运动，而通过控制整个机体1的上下运动，就可以方便控制发球的各种高度，通过按压第一驱动握把1505，第一驱动握1505把可以带动驱动杆1504向下运动，驱动杆1504向下运动就可以带动支撑杆1511向下运动，通过支撑杆1511的向下运动就可以方便带动驱动块1512向左运动，通过驱动块1512向左运动就可以方便推动定位杆1403脱离定位孔1404的内腔，这样就可以方便驱动发射装置13，发射装置13的启动是通过发射弹簧1303的弹性力推动槽块1304向上运动，槽块1304向上运动可以推动发射杆1305和发射管1306同时向上运动，通过发射管1306的向上运动就可以促使发射管1306的顶部与挡板11的底面充分撞击，通过发射管1306与挡板11的撞击就可以使得球体1308具有高强度的惯性，通过对球体1308的惯性就可以方便把球体1308通过出球管12排出外部，这样就能够完成棒球的发射，再通过按压第二驱动握把1606，第二驱动握把1606就可以带动回位杆1604向下运动，通过回位杆1604向下运动就可以带动驱动板1607向下运动，驱动板1607向下运动就能够带动发射管1306向下运动，通过发射管1306的向下运动就可以都带动槽块1304向下运动，槽块1304的向下运动就可以促使卡紧装置14中的定位杆1403与定位孔1404卡接，这样可以使得发射装置13回到初始位置，进而方便发球装置可以再次使用。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
