技术领域

本发明涉及健身器材技术领域，尤其涉及一种拉练器降温装置。

背景技术

拉练器是一种练习臂力、腹部肌肉和大腿肌肉的健身器材。锻炼时，人们坐在坐板上在拉练器滑轨来回的运动，但是目前的坐板不具有散热的效果，则人们锻炼时会产生大量的热，进而出汗，特别是坐在坐板上臀部，则极易导致裤子因汗变得潮湿，进而易导致细菌的滋生，则长时间穿着会引发锻炼者下体的健康。

发明内容

本发明的目的是为了解决现有技术中拉练器使用时易出现裤子潮湿而影响锻炼者健康的问题，而提出的一种拉练器降温装置。

为了实现上述目的，本发明采用了如下技术方案：

一种拉练器降温装置，包括拉练器滑轨，所述拉练器滑轨通过滚动机构连接有U型板，所述U型板的内侧壁固定连接有发电机构，所述U型板的顶部固定连接有底座，所述底座的顶部设有收纳槽，所述收纳槽内填充有冷却水，所述收纳槽的顶部内侧壁通过橡胶垫固定连接，所述收纳槽的内侧壁固定连接有导热块，所述底座通过搅动机构与拉练器滑轨的顶部连接，所述底座上设有四个竖直向上的开口，且所述开口贯穿导热块，所述开口内侧壁固定连接有风机。

优选地，所述滚动机构包括固定连接在U型板两端内侧壁的固定轴，所述拉练器滑轨的外侧壁设有与固定轴对应的滑动槽，所述固定轴上转动套接有滚轮，所述滑动槽的内侧壁设有与滚轮对应的活动槽。

优选地，所述发电机构包括固定连接在U型板两端内侧壁的呈2*4排列的连接座，同一列的两个所述连接座通过导电棒固定连接，所述拉练器滑轨上设有与导电棒对应的滑口，所述滑口的内顶部和内底部均固定连接有磁铁，两个所述磁铁相对的一侧磁性相反，前后两根所述导电棒相背的一侧设有密封条，所述密封条的端部与U型板的内侧壁固定连接，所述密封条的外侧壁和U型板的内侧壁均固定连接有橡胶层，所述密封条外侧壁上的橡胶层与磁铁接触，所述U型板内侧壁上的橡胶层与拉练器滑轨的两侧接触。

优选地，所述搅动机构包括转动连接在底座底部的旋转轴，所述旋转轴的顶部外侧壁固定连接有多个搅动块，所述旋转轴的底部依次贯穿底座和U型板并固定连接有齿轮，所述拉练器滑轨的顶部设有与齿轮啮合的齿槽。

本发明的有益效果为：

1、锻炼者坐在橡胶垫上，则由于重力使得橡胶垫陷入到冷却水中，从而起到降温的效果，另外，随着U型板的来回运动就会通过搅动机构带动冷却水的流动，从而更好的进行降温处理；

2、U型板快速的来回运动过程中，通过导电棒切割磁铁产生的磁感线而产生感应电流，则通过感应电流对风机供电，进而风机产生向上的气流，从而对锻炼者的底部进行降温处理，从而避免锻炼者下身出汗而导致的细菌滋生问题。

附图说明

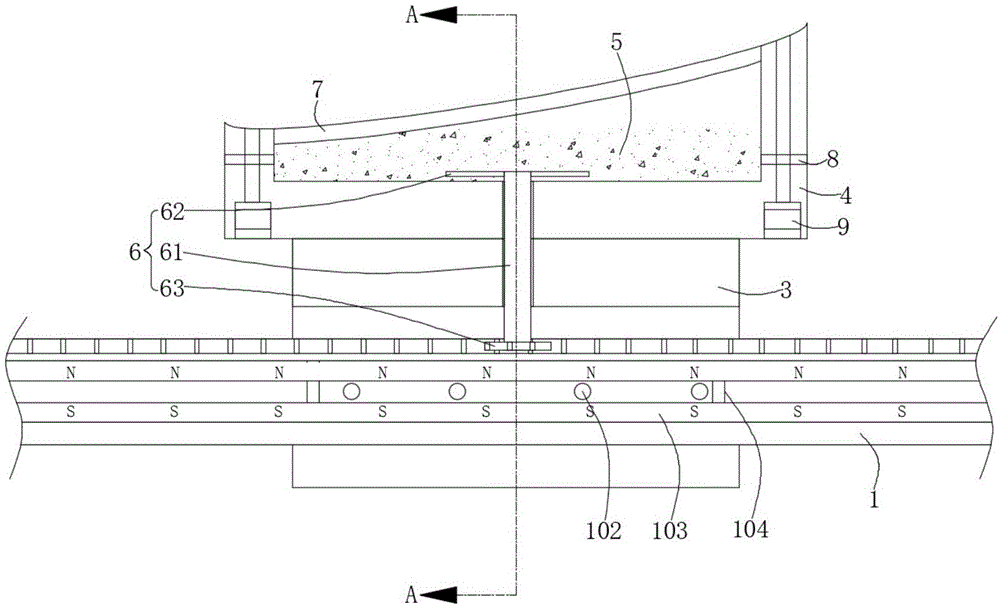

图1为本发明提出的一种拉练器降温装置的结构示意图；

图2为图1中A-A的向视图。

图中：1拉练器滑轨、2滚动机构、21固定轴、22滚轮、3U型板、4底座、5冷却水、6搅动机构、61旋转轴、62搅动块、63齿轮、7橡胶垫、8导热块、9风机、10发电机构、101连接座、102导电棒、103磁铁、104密封条。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

参照图1-2，一种拉练器降温装置，包括拉练器滑轨1，拉练器滑轨1通过滚动机构2连接有U型板3，滚动机构2包括固定连接在U型板3两端内侧壁的固定轴21，拉练器滑轨1的外侧壁设有与固定轴21对应的滑动槽，固定轴21上转动套接有滚轮22，滑动槽的内侧壁设有与滚轮22对应的活动槽，这样通过滚动机构2上的滚轮22的作用便于U型板3在拉练器滑轨1上的滑动，从而便于U型板3的运动。

进一步的，U型板3的内侧壁固定连接有发电机构10，发电机构10包括固定连接在U型板3两端内侧壁的呈2*4排列的连接座101，同一列的两个连接座101通过导电棒102固定连接，拉练器滑轨1上设有与导电棒102对应的滑口，滑口的内顶部和内底部均固定连接有磁铁103，两个磁铁103相对的一侧磁性相反，前后两根导电棒102相背的一侧设有密封条104，密封条104的端部与U型板3的内侧壁固定连接，密封条104的外侧壁和U型板3的内侧壁均固定连接有橡胶层，密封条104外侧壁上的橡胶层与磁铁103接触，U型板3内侧壁上的橡胶层与拉练器滑轨1的两侧接触，这样通过发电机构10的作用进行发电，从而对之后的风机9进行供电，且其中的四个导电棒102分别与之后的四个风机9电连接，其中通过U型板3快速的来回运动，从而使得导电棒102在两个磁铁103之间形成的磁场下切割磁感线，从而产生感应电流，则对风机9进行供电，通过橡胶层保证四个导电棒102不会受到外界的影响，即不会粘附灰尘等。

进一步的，U型板3的顶部固定连接有底座4，底座4的顶部设有收纳槽，收纳槽内填充有冷却水5，收纳槽的顶部内侧壁通过橡胶垫7固定连接，由于橡胶垫7具有伸缩性，则当人们坐在橡胶垫7上就会向下延伸，从而与冷却水5接触，则进行降温处理，收纳槽的内侧壁固定连接有导热块8，通过导热块8的作用便于将冷却水5内的热量导入到外界，底座4通过搅动机构6与拉练器滑轨1的顶部连接，搅动机构6包括转动连接在底座4底部的旋转轴61，旋转轴61的顶部外侧壁固定连接有多个搅动块62，旋转轴61的底部依次贯穿底座4和U型板3并固定连接有齿轮63，拉练器滑轨1的顶部设有与齿轮63啮合的齿槽，随着U型板3的运动就会带动齿轮63在齿槽上来回运动，从而使得转轴61进行转动，使得搅动块62的转动，这样对冷却水进行搅动，使得冷却水5对流动，从而更好的对锻炼者的臀部热量进行吸收。

进一步的，底座4上设有四个竖直向上的开口，且开口贯穿导热块8，开口内侧壁固定连接有风机9，这样通过风机9产生向上的气流，该气流直接对锻炼者的皮肤进行降温处理，使得底座4周围的气流流动，从而对锻炼者的臀部周围降温处理。

本发明中，人们锻炼时，锻炼者坐在橡胶垫7上，进而使得橡胶垫7向下延伸，从而使得臀部陷入到冷却水中，则通过冷却水对锻炼者的臀部进行降温处理，另外，U型板3在拉练器滑轨1上快速的来回的滑动，U型板3运动时，会通过齿轮63与齿槽的配合作用带动旋转轴61转动，进而带动搅动块62的转动，这样就会带动冷却水更好的对热量进行吸收，同时，U型板3来回运动会导致导电棒102在两个磁铁103产生的磁场之间切割磁感线，从而产生感应电流，则产生的感应电流就会对风机9供电，则风机9就会产生向上的气流，且产生的气流直接作用在锻炼者的臀部上，这样起到快速降温的效果，同时风机9工作时也会带动底座4周围的气体流动，从而也起到降温的效果。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
