技术领域

本发明涉及室内健身器技术领域，具体地说是一种跑步机跑步台角度调整装置。

背景技术

随着科技与生活水平的提升，现代人的生活愈来愈忙碌，使得佷多人对自身健康相对愈来愈重视，因此，运动即是一种保持健康的最佳方法，然而由于生活忙碌，使得部份的人根本无法长时间在户外做运动，室内健身器因而应运而生。

目前采用的室内健身器如跑步机存在着使用模式单一，使用不便的问题，而难以达到最佳的锻炼效果。

发明内容

本发明要解决的技术问题，是提供一种跑步机跑步台角度调整装置，能够解决现有技术中所存在的上述问题。

为达到上述目的，本发明的技术方案是这样实现的：

一种跑步机跑步台角度调整装置，包括：

跑步台本体，所述跑步台本体包括跑步机架体，以及形成于所述跑步机架体上的跑道；还包括形成于所述跑步机架体两侧的防护板，以及相对于所述跑道前后两端、形成于所述跑步机架体上两侧的两组扶手，于靠近于所述跑道前端的所述扶手一端的所述跑步机架体上还设有支撑部，所述支撑部上设有显示屏幕以及操作台；

角度调整装置，所述角度调整装置包括布设于所述跑步机架体底部的支撑台，靠近于所述跑道的后端、所述支撑台经由铰接组件铰接于所述跑步机架体的后端，靠近于所述跑道的前端、所述支撑台经由角度调整机构连接于所述跑步机架体的前端；所述角度调整机构包括设于靠近所述跑道前端的所述支撑台一端中部的电机，以及与所述电机传动连接的驱动轮，于所述驱动轮的外周向间隔布设有两个第一皮带槽，所述角度调整机构还包括分别可转动连接于所述支撑台一端两侧的两个顶杆，以及分别螺接于所述各顶杆上的、顶部分别与所述跑步机架体的前端两侧连接的杆体，各所述顶杆的外周向上分别形成有第二皮带槽，于其一所述第一皮带槽与其一所述第二皮带槽内设有第一皮带，于另一所述第一皮带槽与另一所述第二皮带槽内设有第二皮带，当所述电机正、反转动带动所述皮带轮以及所述第一皮带和第二皮带转动，而使两个所述顶杆分别于各自对应的所述杆体内正、反转动而使所述杆体上、下移动时，所述跑步机架体的后端相对于所述支撑台绕所述铰接组件转动，而调整所述跑步机架体角度。

作为限定，各所述顶杆的底部分别经由轴承设于所述支撑台一端的两侧，各所述顶杆的底部可分别于各自对应的所述轴承内转动。

作为进一步的限定，于各所述顶杆的顶部外周向上分别形成有外螺纹，所述杆体为空心管，于各所述杆体的内周向上分别形成有与外螺纹适配的内螺纹。

作为限定，还包括微调组件，所述微调组件包括可滑动连接于所述跑步机架体的前端两侧的滑块，所述滑块的两端分别与两个所述杆体的顶部转动连接。

作为进一步的限定，于所述跑步机架体的前端两侧分别形成有滑道，所述滑块的两端分别经由滑动体滑动连接于各自对应的所述滑道内。

作为更进一步的限定，于所述滑块的两端底部分别形成有第一U形板，各所述第一U形板的两侧分别形成有第一通孔，各所述杆体的顶部分别置于所述第一U形板内、且于各所述杆体的两端分别形成有可转动连接于各自对应的第一通孔内的第一销轴。

作为限定，所述铰接组件包括分别形成于所述跑步机架体的后端两侧的两个第二U形板，各所述第二U形板的两侧分别形成有第二通孔，还包括形成于所述支撑台的后端两侧的两个座体，以及分别形成于各座体两端的两个第二销轴，各所述座体分别置于各自对应的所述第二U形板内，且各所述座体两端的两个第二销轴分别转动连接于对应的第二通孔内。

作为限定，所述支撑部为U形架。

作为进一步的限定，于所述支撑台底部的四个角处分别设有四个支脚。

本发明由于采用了上述的结构，其与现有技术相比，所取得的技术进步在于：

（1）本发明中通过跑步台本体的设置，可实现普通的跑步机功能，通过角度调整装置的设置，可调整跑步机架体的角度，以模拟不同坡度场地的跑步，而使本发明模式多、功能多，而具有较好的锻炼效果；

（2）本发明中通过内外螺纹的配合，可在顶杆转动时，通过螺纹配合带动杆体转动而实现杆体的上、下移动；

（3）本发明中通过微调组件的设置，可在跑步机架体角度调整时，微调对其的支撑，而提升角度调整后跑步机架体的稳定性。

综上，本发明能够有效解决健身器可调性较差的问题，且操作简单，可通过设置不同数量的弹力拉绳来控制划船力，具有较好的健身效果。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。

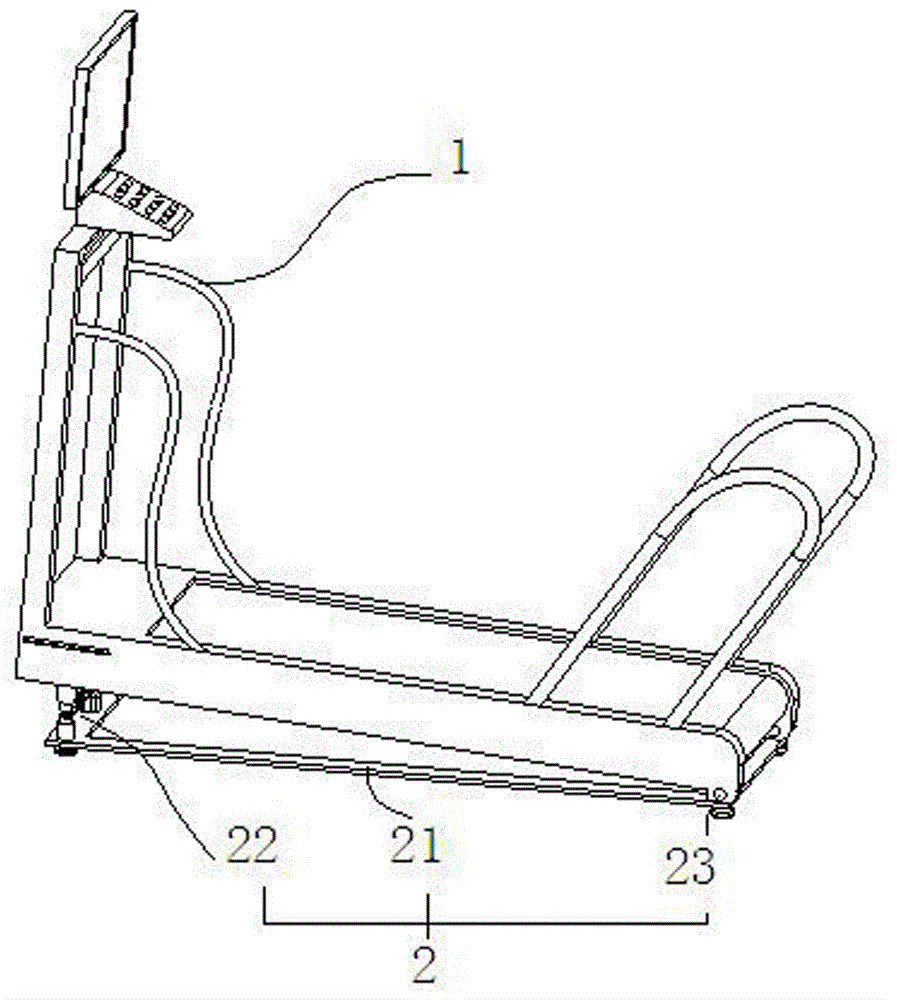

图1为本发明实施例的整体结构示意图；

图2为本发明实施例的跑步台本体的结构示意图；

图3为图2的A处结构放大图；

图4为本发明实施例的角度调整装置的结构示意图；

图5为图4的B处局部放大图；

图6为本发明实施例的滑块的结构示意图；

图7为本发明实施例的顶杆的结构示意图；

图8为本发明实施例的杆体的结构示意图。

图中：

1-跑步台本体，11-跑步机架体，111-滑道，12-跑道，13-防护板，14-扶手，15-支撑部，16-显示屏幕，17-操作台，2-角度调整装置，21-支撑台，211-支脚，22-角度调整机构，221-电机，222-驱动轮，223-第一皮带槽，224-顶杆，225-杆体，2251-第一销轴，226-第二皮带槽，227-第一皮带，228-第二皮带，229-轴承，23-铰接组件，231-第二U形板，232-第二通孔，233-座体，234-第二销轴，3-微调组件，31-滑块，311-滑动体，312-第一U形板，313-第一通孔。

具体实施方式

下面结合附图和实施例，进一步阐述本发明。在下面的详细描述中，只通过说明的方式描述了本发明的某些示范性实施例。毋庸置疑，本领域的普通技术人员可以认识到，在不偏离本发明的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，附图和描述在本质上是说明性的，而不是用于限制权利要求的保护范围。

由图1所示，根据本发明实施例的跑步机跑步台角度调整装置2，其整体结构包括跑步台本体1以及角度调整装置2，具体的，由图1结合图2所示，跑步台本体1包括跑步机架体11，以及形成于跑步机架体11上的跑道12，具体的，跑道12的运动及控制与现有技术中跑步机相同，在此不再赘述，本实施例中，跑步台本体1还包括形成于跑步机架体11两侧的防护板13，具体的，为使防护效果较好，防护板13为柔性防护板13，跑步台本体1还包括相对于跑道12前后两端、形成于跑步机架体11上两侧的两组扶手14，于靠近于跑道12前端的扶手14一端的跑步机架体11上还设有支撑部15，支撑部15上设有显示屏幕16以及操作台17，本实施例中，跑道12前端为跑步运动时人体面向的一端，跑道12后端为跑步运动时人体背向的一端，支撑部15为U形架，U形架的两侧分别固连于跑步机架体11前端的两侧，U形架的顶部用于支撑显示屏幕16和操作台17，本实施例中，其中一组扶手14包括两个两端分别连接于U形架一侧和跑步机架体11前端一侧的弯折形扶手14，另一组扶手14包括两个n形扶手14，各n形扶手14的两侧分别连接于跑步机架体11后端的同一侧，本实施例中，操作台17内设有控制器，以及形成于操作台17上的按键，显示屏幕16与控制器电联接。

由图1至图8所示，角度调整装置2整体结构包括支撑台21，具体的，支撑台21布设于跑步机架体11底部，且支撑台21的大小与跑步机架体11大小相适配，靠近于跑道12的后端、支撑台21经由铰接组件23铰接于跑步机架体11的后端，靠近于跑道12的前端、支撑台21经由角度调整机构22连接于跑步机架体11的前端，本实施例中，于支撑台21底部的四个角处分别设有四个支脚211。

本实施例中，角度调整机构22整体结构包括电机221、驱动轮222、两个顶杆224以及两个杆体225，具体的，电机221设于靠近跑道12前端的支撑台21一端中部的电机221，即电机221设置于支撑台21前端的中部，驱动轮222与电机221传动连接，于驱动轮222的外周向间隔布设有两个第一皮带槽223，两个顶杆224分别可转动连接于支撑台21前端的两侧，两个杆体225分别螺接于各顶杆224上、且顶部分别与跑步机架体11的前端两侧连接，具体结构上，各顶杆224的外周向上分别形成有第二皮带槽226，于其一第一皮带槽223与其一第二皮带槽226内设有第一皮带227，于另一第一皮带槽223与另一第二皮带槽226内设有第二皮带228，当电机221正、反转动带动皮带轮以及第一皮带227和第二皮带228转动，而使两个顶杆224分别于各自对应的杆体225内正、反转动而使杆体225上、下移动时，跑步机架体11的后端相对于支撑台21绕铰接组件23转动，而调整跑步机架体11角度。

具体结构上，为使结构简单，易操作，各顶杆224的底部分别经由轴承229设于支撑台21前端的两侧，各顶杆224的底部可分别于各自对应的轴承229内转动，具体的，于各顶杆224的顶部外周向上分别形成有外螺纹，杆体225为空心管，于各杆体225的内周向上分别形成有与外螺纹适配的内螺纹。

本实施例中，为使结构简单，铰接组件23包括分别形成于跑步机架体11的后端两侧的两个第二U形板231，各第二U形板231的两侧分别形成有第二通孔232，还包括形成于支撑台21的后端两侧的两个座体233，以及分别形成于各座体233两端的两个第二销轴234，各座体233分别置于各自对应的第二U形板231内，且各座体233两端的两个第二销轴234分别转动连接于对应的第二通孔232内。

本实施例中，为保证调整角度后跑步机架体11的稳定性，跑步机跑步台角度调整装置2还包括微调组件3，具体的，微调组件3包括可滑动连接于跑步机架体11的前端两侧的滑块31，滑块31的两端分别与两个杆体225的顶部转动连接，具体的，于跑步机架体11的前端两侧分别形成有滑道111，滑块31的两端分别经由滑动体311滑动连接于各自对应的滑道111内，本实施例中，滑动体311为滑动块或滑动轴，为使效果更好，于滑块31的两端底部分别形成有第一U形板312，各第一U形板312的两侧分别形成有第一通孔313，各杆体225的顶部分别置于第一U形板312内、且于各杆体225的两端分别形成有可转动连接于各自对应的第一通孔313内的第一销轴2251。

以上所述仅为本发明示意性的具体实施方式，并非用以限定本发明的范围。任何本领域的技术人员，在不脱离本发明的构思和原则的前提下所做出的等同变化与修改，均应属于本发明保护的范围。
