技术领域

本发明涉及一种中药加工设备，具体是一种用于中药的切片干燥设备。

背景技术

中药起源于中国。中药是指以中医药理论为指导，有着独特的理论体系和应用形式，用于预防和治疗疾病并具有康复与保健作用的天然药物及其加工代用品，主要包括植物药、动物药、矿物药。

中草药大都是生药，在生产时需要将其切成片状并进行干燥，现有设备多数仅能进行切片，难以同步完成干燥过程，部分设备虽然能够进行干燥，但是多数在切割后进行干燥，干燥效率不高，在切片时直接进行预干燥，对切口进行干燥，此时的切片处汁液较多，干燥起来效率更高。

为此本领域技术人员提出了一种用于中药的切片干燥设备，以解决上述背景中提出的问题。

发明内容

本发明的目的在于提供一种用于中药的切片干燥设备，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种用于中药的切片干燥设备，包括壳体，所述壳体内部中央固定连接有上隔板，上隔板上方中部垂直固定连接有纵向挡板，所述纵向挡板左下方开设有下料口，壳体左侧中部固定连接有进料管，进料管左侧卡接有左挡板，所述左挡板右侧固定连接有弹簧；壳体内部上方固定连接有电机座，电机座下方固定连接有电机，所述电机输出端固定连接有转动盘，转动盘右侧上方偏心处转动连接有上连杆，上连杆下方转动连接有切割刀片，切割刀片中部开设有导向槽，进料管上方固定连接有限位导杆，限位导杆与导向槽滑动连接；上隔板右侧上方固定连接有热风机，热风机右侧固定连接有进风管，所述热风机左侧固定连接有出风管，出风管位于切割刀片右侧，所述出风管左端固定连接有第一调节阀，出风管中部下方固定连接有纵向气管，纵向气管中部左侧开设有出气支管，出气支管左端位于下料口右侧，所述出气支管左端固定连接有第二调节阀，壳体内部下方固定连接有下隔板，纵向气管穿过下隔板与下隔板上方连通，所述纵向气管下方固定连接有第三调节阀。

作为本发明进一步的方案：所述壳体底部左右对称固定连接有万向轮。

作为本发明再进一步的方案：所述进风管右端固定连接有空气滤芯。

作为本发明再进一步的方案：所述壳体右侧中部开设有出料口，出料口外侧固定连接有出料挡板。

作为本发明再进一步的方案：所述电机为调速电机，电机与电源电连接。

作为本发明再进一步的方案：所述弹簧为塑料弹簧。

作为本发明再进一步的方案：所述第一调节阀、第二调节阀与第三调节阀均为电控调节阀。

与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，用于中药的切片干燥加工，在切片的同时将刀片上的中药汁液快速烘干，同时对刀片进行加热，使得装置干燥中药时更加迅速，效率更高。

附图说明

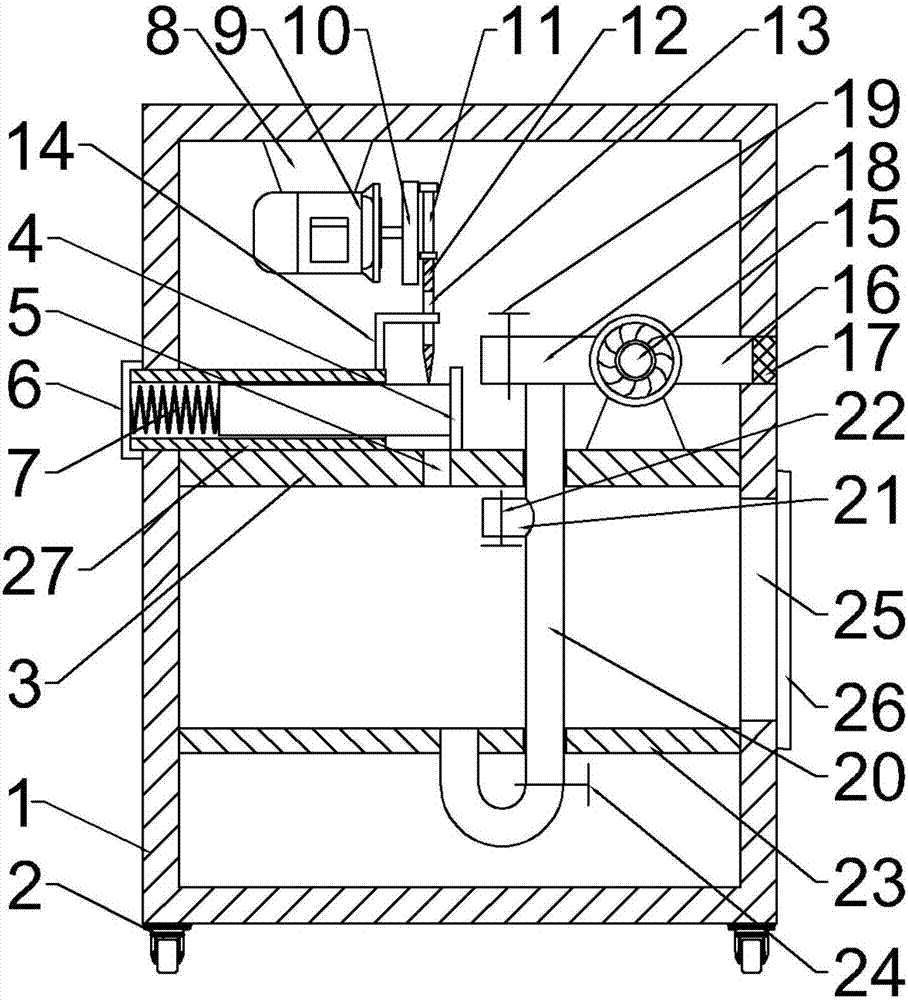

图1为一种用于中药的切片干燥设备的结构示意图。

图2为一种用于中药的切片干燥设备中切割刀片的结构示意图。

图中：1-壳体、2-万向轮、3-上隔板、4-纵向挡板、5-下料口、6-左挡板、7-弹簧、8-电机座、9-电机、10-转动盘、11-上连杆、12-切割刀片、13-导向槽、14-限位导杆、15-热风机、16-进风管、17-空气滤芯、18-出风管、19-第一调节阀、20-纵向气管、21-出气支管、22-第二调节阀、23-下隔板、24-第三调节阀、25-出料口、26-出料挡板、27-进料管。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种用于中药的切片干燥设备，包括壳体1，所述壳体1内部中央固定连接有上隔板3，上隔板3上方中部垂直固定连接有纵向挡板4，所述纵向挡板4左下方开设有下料口5，壳体1左侧中部固定连接有进料管27，进料管27左侧卡接有左挡板6，所述左挡板6右侧固定连接有弹簧7；

使用时将中药切成条状，之后将其放置于进料管27内，盖上左挡板6，中药则会在弹簧弹簧力的作用下向右抵住；

壳体1内部上方固定连接有电机座8，电机座8下方固定连接有电机9，所述电机9输出端固定连接有转动盘10，转动盘10右侧上方偏心处转动连接有上连杆11，上连杆11下方转动连接有切割刀片12，切割刀片12中部开设有导向槽13，进料管27上方固定连接有限位导杆14，限位导杆14与导向槽13滑动连接；

开启电机9，电机9转动带动转动盘10转动，转动盘10转动带动上连杆11与切割刀片12运动，切割刀片12因为受到限位导杆14的导向作用，使得切割刀片12的运动轨迹为上下往复运动，切割刀片12上下往复运动即可将中药切成片状；

上隔板3右侧上方固定连接有热风机15，热风机15右侧固定连接有进风管16，所述热风机15左侧固定连接有出风管18，出风管18位于切割刀片12右侧，所述出风管18左端固定连接有第一调节阀19，出风管18中部下方固定连接有纵向气管20，纵向气管中部左侧开设有出气支管21，出气支管21左端位于下料口5右侧，所述出气支管21左端固定连接有第二调节阀22，壳体1内部下方固定连接有下隔板23，纵向气管20穿过下隔板23与下隔板23上方连通，所述纵向气管20下方固定连接有第三调节阀24；

开启热风机15，热风机15开启之后将空气吸入，并通过出风管18吹在切割刀片12上，使得切割刀片保持干燥，并且保持较高的温度，因此在切片时能够迅速将切口处的中药进行烘干，加速干燥过程，热风通过经过出气支管21与纵向气管20对中药进行烘干，使得烘干效率更高。

所述壳体1底部左右对称固定连接有万向轮2。

所述进风管16右端固定连接有空气滤芯17。

所述壳体1右侧中部开设有出料口25，出料口25外侧固定连接有出料挡板26。

所述电机9为调速电机，电机9与电源电连接。

所述弹簧7为塑料弹簧。

所述第一调节阀19、第二调节阀22与第三调节阀24均为电控调节阀。

本发明的工作原理是：本发明在使用时将中药切成条状，之后将其放置于进料管27内，盖上左挡板6，中药则会在弹簧弹簧力的作用下向右抵住，之后即可开启电机9，电机9转动带动转动盘10转动，转动盘10转动带动上连杆11与切割刀片12运动，切割刀片12因为受到限位导杆14的导向作用，使得切割刀片12的运动轨迹为上下往复运动，切割刀片12上下往复运动即可将中药切成片状，同时开启热风机15，热风机15开启之后将空气吸入，并通过出风管18吹在切割刀片12上，使得切割刀片保持干燥，并且保持较高的温度，因此在切片时能够迅速将切口处的中药进行烘干，加速干燥过程，热风通过经过出气支管21与纵向气管20对中药进行烘干，使得烘干效率更高。

需要特别说明的是，本申请中电机9驱动以及热风机15鼓出热风为现有技术的应用，结构优化以及和你的干燥切割当时为本申请的创新点，其有效解决了现有装置不能同步进行切割、干燥以及干燥效率较低的问题。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
