技术领域

本发明涉及技术咨询装置技术领域，尤其涉及一种技术咨询用可移动的工作台。

背景技术

目前，用于接待咨询客户和咨询师之间直接交流用的咨询台通常都是普通的桌子，在咨询的过程中的作用单一，对于技术咨询通常需要进行教学演示，这种咨询台使用不便，影响交流效率。

经检索，中国专利授权号为CN204363315U的专利中，公开了一种咨询接待桌，由桌面、触控屏、下挡板、主机、抽屉、文件储存柜、侧挡板与名片放置盒组成，其特征在于：所述触控屏设置于桌面表面上，触控屏与桌面相互固定连接，所述桌面下端设置有主机。

上述专利中公开的咨询接待桌还存在很多不足之处，该接待桌不便于根据个人的使用习惯进行调节，舒适度较差，不便于移动，使用不便。

发明内容

基于现有技术咨询工作台舒适度差的技术问题，本发明提出了一种技术咨询用可移动的工作台。

本发明提出的一种技术咨询用可移动的工作台，包括底座，所述底座的底部外壁四角均通过螺钉固定有支撑脚，且底座的一侧内壁开有支撑板滑槽，所述支撑板滑槽的内壁滑动连接有支撑板，且支撑板的底部外壁四角均通过螺钉固定有万向轮，所述底座的底部内壁通过螺钉固定有第一气缸，且第一气缸的活塞杆一端通过螺钉固定有支撑板的顶部外壁，所述底座的顶部外壁通过螺钉固定有支撑箱体，且支撑箱体的顶部外壁通过螺钉固定有固定箱，所述固定箱的一侧内壁顶部开有转动环滑槽，且转动环滑槽的内壁滑动连接有转动环，所述转动环的顶部外壁开有移动板滑槽，且移动板滑槽的内壁滑动连接有移动板，所述移动板的顶部外壁通过螺钉固定有支撑环，且支撑环的内壁插接有话筒，所述固定箱的一侧内壁开有滑板滑槽，且滑板滑槽的内壁滑动连接有滑板，所述固定箱的底部内壁通过螺钉固定有推杆电机，且推杆电机输出轴通过螺钉固定于滑板的底部外壁，所述底座的顶部外壁通过螺钉固定有套筒，且套筒的一侧内壁滑动连接有支撑柱，所述套筒的底部内壁通过螺钉固定有液压缸，且液压缸的活塞杆一端通过螺钉固定于支撑柱的底部外壁，所述支撑柱的一侧外壁套接有转动台，且转动台的顶部外壁通过螺钉固定有坐凳，所述支撑箱体的一侧外壁开有抽屉滑槽，且抽屉滑槽的内壁滑动连接有抽屉。

优选地，所述底座的顶部外壁和固定箱的底部外壁均通过螺钉固定有导向杆，且导向杆的一侧外壁开有滑动台滑槽，滑动台滑槽的内壁滑动连接有滑动台，滑动台的顶部外壁通过铰链连接有承重板，承重板的一侧外壁通过螺钉固定有坐垫。

优选地，所述滑动台的一侧外壁开有螺纹孔，且螺纹孔的内壁通过螺纹连接有定位螺杆，导向杆的一侧外壁开有定位孔，定位孔的规格与定位螺杆的规格相适配。

优选地，所述滑板的顶部外壁开有支撑轴安装孔，且支撑轴安装孔的内壁套接有支撑轴，支撑轴的顶部外壁通过螺钉固定有转板。

优选地，所述转板的顶部外壁通过螺钉固定有音响，且转板的顶部外壁两侧分别通过铰链连接有固定板和第二气缸，第二气缸的活塞杆一端通过铰链连接于固定板的一侧外壁，固定板的一侧外壁通过螺钉固定有显示屏。

优选地，所述支撑箱体的底部内壁通过螺钉固定有驱动电机，且驱动电机输出轴通过键连接有调温扇叶，支撑箱体的两侧内壁均开有通风口，两个通风口的内壁均通过螺钉固定有防尘网。

优选地，所述支撑箱体的一侧内壁通过螺钉固定有隔板，且隔板的一侧外壁通过螺钉固定有散热电机，散热电机输出轴通过键连接有散热扇叶。

优选地，所述支撑箱体的一侧内壁通过螺钉固定有控制器，且支撑箱体的一侧外壁开有散热孔，散热孔的内壁通过螺钉固定有散热网。

优选地，所述支撑箱体的一侧内壁通过螺钉固定有半导体制冷片，且半导体制冷片、驱动电机、推杆电机、液压缸、第一气缸、散热电机和第二气缸均通过导线连接有开关，且开关通过导线与控制器连接。

优选地，所述支撑箱体的一侧内壁通过螺钉固定有温度传感器，且温度传感器的信号输出端通过信号线与控制器的信号输入端连接。

本发明中的有益效果为：

1、通过设置液压缸、支撑柱和转动台，启动液压缸推动支撑柱上下移动，转动转动台调节坐凳方向，便于工作人员根据自身的身高和个人习惯调节坐凳个高度，便于工作人员与不同方向的咨询者进行交流，有助于提高使用便捷度。

2、通过设置驱动电机、调温扇叶、半导体制冷片和温度传感器，温度传感器检测室温，控制半导体制冷片工作状态，启动驱动电机带动调温扇叶转动，加速空气流动，可以调节温度，有助于提高工作人员和咨询者的使用舒适度。

3、通过设置转动环、滑板和推杆电机，启动推杆电机推动滑板移动，转动滑板可以使滑板与固定箱形成密闭空间，可以减小空气中的灰尘和水分对显示屏和音响的损害，有助于提高对显示屏和音响的保护作用。

4、通过设置转板、显示屏、音响和话筒，工作人员可以通过显示屏对咨询者进行现场教学演示，通过音响和话筒进行讲解播报，转动转板调节显示屏方向，交流更加便捷，有助于提高咨询者的学习接收效率。

附图说明

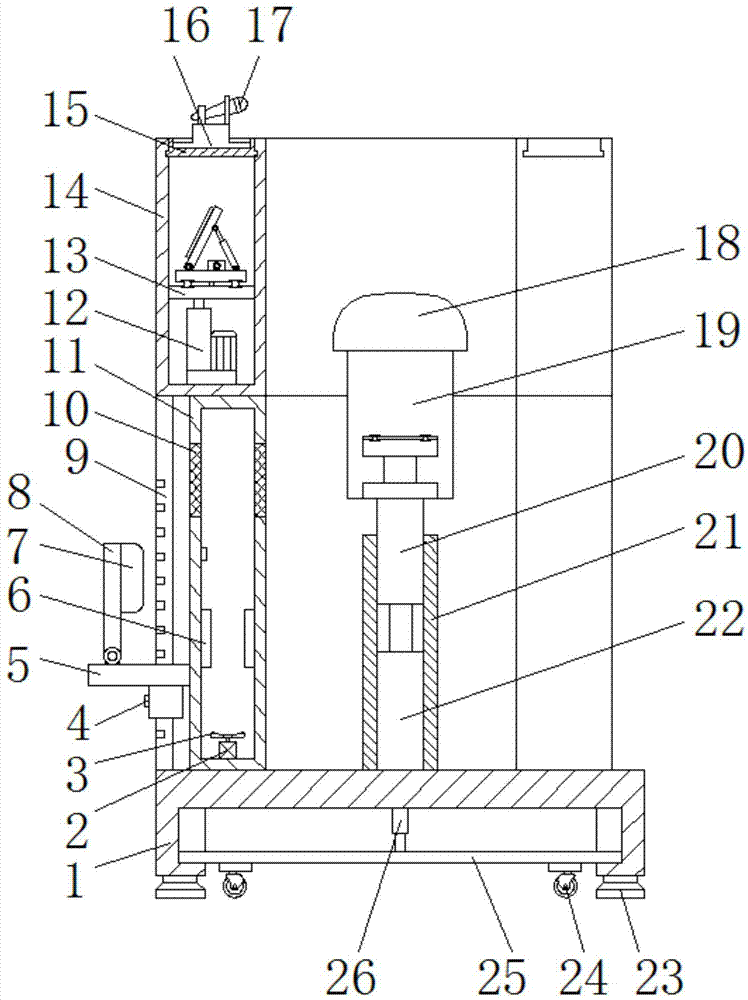

图1为本发明提出的一种技术咨询用可移动的工作台的剖视结构示意图；

图2为本发明提出的一种技术咨询用可移动的工作台的主视结构示意图；

图3为本发明提出的一种技术咨询用可移动的工作台支撑箱体的俯视结构示意图；

图4为本发明提出的一种技术咨询用可移动的工作台的俯视结构示意图；

图5为本发明提出的一种技术咨询用可移动的工作台转板的结构示意图。

图中：1底座、2驱动电机、3调温扇叶、4定位螺杆、5滑动台、6半导体制冷片、7坐垫、8承重板、9导向杆、10防尘网、11支撑箱体、12推杆电机、13滑板、14固定箱、15转动环、16移动板、17话筒、18坐凳、19转动台、20支撑柱、21套筒、22液压缸、23支撑脚、24万向轮、25支撑板、26第一气缸、27抽屉、28隔板、29散热电机、30散热扇叶、31控制器、32音响、33第二气缸、34显示屏、35固定板、36转板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-5，一种技术咨询用可移动的工作台，包括底座1，底座1的底部外壁四角均通过螺钉固定有支撑脚23，且底座1的一侧内壁开有支撑板滑槽，支撑板滑槽的内壁滑动连接有支撑板25，且支撑板25的底部外壁四角均通过螺钉固定有万向轮24，底座1的底部内壁通过螺钉固定有第一气缸26，且第一气缸26的活塞杆一端通过螺钉固定有支撑板25的顶部外壁，底座1的顶部外壁通过螺钉固定有支撑箱体11，且支撑箱体11的顶部外壁通过螺钉固定有固定箱14，固定箱14的一侧内壁顶部开有转动环滑槽，且转动环滑槽的内壁滑动连接有转动环15，转动环15的顶部外壁开有移动板滑槽，且移动板滑槽的内壁滑动连接有移动板16，移动板16的顶部外壁通过螺钉固定有支撑环，且支撑环的内壁插接有话筒17，固定箱14的一侧内壁开有滑板滑槽，且滑板滑槽的内壁滑动连接有滑板13，固定箱14的底部内壁通过螺钉固定有推杆电机12，且推杆电机12输出轴通过螺钉固定于滑板13的底部外壁，底座1的顶部外壁通过螺钉固定有套筒21，且套筒21的一侧内壁滑动连接有支撑柱20，套筒21的底部内壁通过螺钉固定有液压缸22，且液压缸22的活塞杆一端通过螺钉固定于支撑柱20的底部外壁，支撑柱20的一侧外壁套接有转动台19，且转动台19的顶部外壁通过螺钉固定有坐凳18，支撑箱体11的一侧外壁开有抽屉滑槽，且抽屉滑槽的内壁滑动连接有抽屉27。

本发明中，底座1的顶部外壁和固定箱14的底部外壁均通过螺钉固定有导向杆9，且导向杆9的一侧外壁开有滑动台滑槽，滑动台滑槽的内壁滑动连接有滑动台5，滑动台5的顶部外壁通过铰链连接有承重板8，承重板8的一侧外壁通过螺钉固定有坐垫7，滑动台5的一侧外壁开有螺纹孔，且螺纹孔的内壁通过螺纹连接有定位螺杆4，导向杆9的一侧外壁开有定位孔，定位孔的规格与定位螺杆4的规格相适配，滑动话筒5，转动定位螺杆4可以快速调节滑动台5的高度，便于咨询者调节坐垫7的高度，适用于不同身高的咨询者，滑板13的顶部外壁开有支撑轴安装孔，且支撑轴安装孔的内壁套接有支撑轴，支撑轴的顶部外壁通过螺钉固定有转板36，转板36的顶部外壁通过螺钉固定有音响32，且转板36的顶部外壁两侧分别通过铰链连接有固定板35和第二气缸33，第二气缸33的活塞杆一端通过铰链连接于固定板35的一侧外壁，固定板35的一侧外壁通过螺钉固定有显示屏34，支撑箱体11的底部内壁通过螺钉固定有驱动电机2，且驱动电机2输出轴通过键连接有调温扇叶3，支撑箱体11的两侧内壁均开有通风口，两个通风口的内壁均通过螺钉固定有防尘网10，支撑箱体11的一侧内壁通过螺钉固定有隔板28，且隔板28的一侧外壁通过螺钉固定有散热电机29，散热电机29输出轴通过键连接有散热扇叶30，支撑箱体11的一侧内壁通过螺钉固定有型号为DATA-7311的控制器31，且支撑箱体11的一侧外壁开有散热孔，散热孔的内壁通过螺钉固定有散热网，支撑箱体11的一侧内壁通过螺钉固定有半导体制冷片6，且半导体制冷片6、驱动电机2、推杆电机12、液压缸22、第一气缸26、散热电机29和第二气缸33均通过导线连接有开关，且开关通过导线与控制器31连接，支撑箱体11的一侧内壁通过螺钉固定有型号为BM100的温度传感器，且温度传感器的信号输出端通过信号线与控制器的信号输入端连接。

使用时，工作人员坐在坐凳18上，启动液压缸22推动支撑柱20上下移动，转动转动台19调节坐凳18的方向，滑动滑动台5，转动定位螺杆4调节滑动台5的高度，转动承重板8，咨询者坐在坐垫7上，抽屉27内部放置纸质资料，咨询者可以自己拿取查阅，转动转动环15，启动推杆电机12推动滑板13移动，转动转板36调节显示屏34的方向，启动第二气缸33调节显示屏34的角度，工作人员通过显示屏34播放教学演示，移动移动板16调节话筒17的位置，通过话筒17进行讲解，打开半导体制冷片6，启动驱动电机2带动调温扇叶6转动，加速空气流动，调节温度。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
