技术领域

本发明涉及教育教学用品技术领域，尤其涉及一种减少粉笔灰飞扬的黑板擦。

背景技术

黑板擦为现有教学领域中常见的物品，一般用来方便老师清洁黑板的粉笔字，使用方便，效率高，但是现有的黑板擦在使用时，会产生粉笔灰，部分粉笔灰吸附在黑板擦上，但是还有部分粉笔灰在黑板擦移动时，聚集在黑板擦的侧边，越聚越多，黑板擦下端的海绵已经无法有效吸附，在黑板擦快速移动时，由于自身惯性粉笔灰贴覆在黑板擦侧壁上，但是在黑板擦停止工作远离黑板时，在自身重力和黑板擦移动产生的风力作用下飞扬，严重影响老师和同学们的身体健康。

为此，我们提出一种减少粉笔灰飞扬的黑板擦来解决上述问题。

发明内容

本发明的目的是为了解决背景技术中的问题，而提出的一种减少粉笔灰飞扬的黑板擦。

为了实现上述目的，本发明采用了如下技术方案：一种减少粉笔灰飞扬的黑板擦，包括盒体，所述盒体的内壁上对称安装有多个橡胶组件，所述盒体的内部对称转动连接有多个摩擦辊，且相邻的两个摩擦辊之间接触，且每个橡胶组件均与位置相对应的摩擦辊接触，位于两端的所述摩擦辊上均同轴安装有第一齿轮，所述盒体的内部对称转动连接有两个第二齿轮，且每个第二齿轮均与位置相对应的第一齿轮啮合，所述盒体的内侧壁上对称固定连接有两个安装座，每个所述安装座的下表面均对称固定连接有多个复位弹簧，位于同一所述安装座上多个复位弹簧的下端共同固定连接有L型齿条，且每个L型齿条均与位置相对应的第二齿轮啮合，两个所述L型齿条的上端共同安装有海绵，所述海绵上对称开设有多个吸尘孔，每个所述吸尘孔内均设有过滤网，所述海绵的下端面对称安装有多个金属块。

在上述的减少粉笔灰飞扬的黑板擦中，每个所述橡胶组件均由一个弧形橡胶座和多个橡胶棒组成，所述盒体的内壁上对称固定连接有多个弧形橡胶座，每个所述弧形橡胶座的下表面均对称设有多个橡胶棒，且每个橡胶棒均与位置相对应的摩擦辊的外侧壁接触。

在上述的减少粉笔灰飞扬的黑板擦中，每个所述摩擦辊的外侧壁上均包裹有毛皮。

在上述的减少粉笔灰飞扬的黑板擦中，每个所述安装座与盒体的内底壁之间均竖直安装有限位杆，且每个L型齿条均滑动套接在限位杆上。

在上述的减少粉笔灰飞扬的黑板擦中，所述海绵的外表面包裹有绒布。

在上述的减少粉笔灰飞扬的黑板擦中，每个所述金属块均位于位置相对应的弧形橡胶座的中心线上。

与现有的技术相比，本发明的有益效果为：

1、使用者通过擦黑板时对黑板擦施的力实现海绵与盒体之间的相对运动，通过L型齿条与第二齿轮的啮合作用带动第一齿轮转动，进而实现摩擦辊的转动，通过摩擦辊与橡胶组件之间的摩擦产生静电，通过静电对粉笔灰的吸附，减少粉笔灰飞扬。

2、通过金属块与橡胶组件的接触来将橡胶组件内部的负电荷导出橡胶组件，进而便于清理吸尘孔内的粉笔灰，过滤网的设置不会影响橡胶组件内静电对粉笔灰的吸附作用，但是也能够阻碍粉笔灰进入盒体内。

3、限位杆能够保证L型齿条和海绵在一定方向上的运动，保证L型齿条与海绵运动的平稳性。

综上所述，本发明结构巧妙，使用便捷，利用简单的物理常识实现对粉笔灰的吸附，减少粉笔灰飞扬对人体造成的伤害。

附图说明

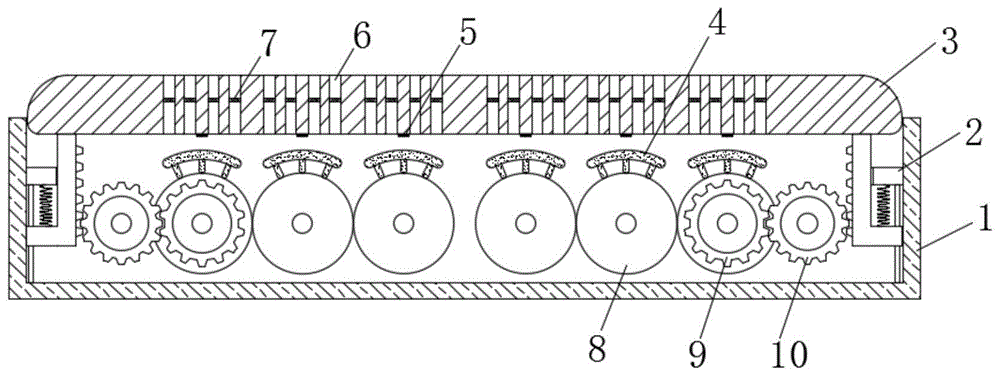

图1为本发明提出的一种减少粉笔灰飞扬的黑板擦的结构示意图；

图2为本发明提出的一种减少粉笔灰飞扬的黑板擦中L型齿条部分结构放大图。

图中：1盒体、2安装座、3海绵、4弧形橡胶座、5金属块、6吸尘孔、7过滤网、8摩擦辊、9第一齿轮、10第二齿轮、11L型齿条、12限位杆、13复位弹簧、14橡胶棒。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例

参照图1-2，一种减少粉笔灰飞扬的黑板擦，包括盒体1，盒体1的内壁上对称安装有多个橡胶组件，盒体1的内部对称转动连接有多个摩擦辊8，每个摩擦辊8的外侧壁上均包裹有毛皮，且相邻的两个摩擦辊8之间接触，且每个橡胶组件均与位置相对应的摩擦辊8接触，每个橡胶组件均由一个弧形橡胶座4和多个橡胶棒14组成，盒体1的内壁上对称固定连接有多个弧形橡胶座4，每个弧形橡胶座4的下表面均对称设有多个橡胶棒14，且每个橡胶棒14均与位置相对应的摩擦辊8的外侧壁接触。

位于两端的摩擦辊8上均同轴安装有第一齿轮9，盒体1的内部对称转动连接有两个第二齿轮10，且每个第二齿轮10均与位置相对应的第一齿轮9啮合，盒体1的内侧壁上对称固定连接有两个安装座2，每个安装座2的下表面均对称固定连接有多个复位弹簧13，位于同一安装座2上多个复位弹簧13的下端共同固定连接有L型齿条11，每个安装座2与盒体1的内底壁之间均竖直安装有限位杆12，且每个L型齿条11均滑动套接在限位杆12上，且每个L型齿条11均与位置相对应的第二齿轮10啮合。

两个L型齿条11的上端共同安装有海绵3，海绵3的外表面包裹有绒布，海绵3上对称开设有多个吸尘孔6，每个吸尘孔6内均设有过滤网7，海绵3的下端面对称安装有多个金属块5，每个金属块5均位于位置相对应的弧形橡胶座4的中心线上，保证金属块5能够与弧形橡胶座4的最上端接触。

本发明在使用时，海绵3在黑板表面来回运动，海绵清楚黑板上的板书，粉笔产生的灰尘弥漫在海绵3周围，使用者微微用力，则盒体1向海绵3的方向上运动，则安装座2向远离L型齿条11的方向上移动，L型齿条11与限位杆12相对滑动，复位弹簧13伸长，与此同时，第二齿轮10向海绵3的方向上运动，第二齿轮10与L型齿条11相对运动的同时第二齿轮10转动，则与第二齿轮10啮合的第一齿轮9转动，与第一齿轮9同轴设置的摩擦辊8转动，由于摩擦辊8之间的摩擦力作用，所有的摩擦辊8同时转动，则与摩擦辊8外侧壁上包裹的毛皮与橡胶棒14摩擦产生静电，静电对粉笔灰具有吸附作用，则粉笔灰被吸附在海绵3上的吸尘孔6内，由于过滤网7的设置，粉笔灰不能通过吸尘孔6进入盒体1内，当使用者需要清理吸尘孔6内的粉笔灰时，将装置倒置，海绵3朝下，然后向海绵3的方向上按压盒体1，直至海绵3上的金属块5与弧形橡胶座4接触，将橡胶组件内的负电荷导出，则灰尘由于自身重力掉落，即可将吸尘孔内的粉笔灰清除。

尽管本文较多地使用了盒体1、安装座2、海绵3、弧形橡胶座4、金属块5、吸尘孔6、过滤网7、摩擦辊8、第一齿轮9、第二齿轮10、L型齿条11、限位杆12、复位弹簧13、橡胶棒14等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
