技术领域

本发明属于市政建设领域，尤其是涉及一种压力平衡的自疏通窨井盖。

背景技术

窨井盖是一种用于道路的常见的排水设施。窨井盖在使用过程中经常会出现堵塞的情况，尤其是在园林景区等，窨井盖的进水口经常会被落叶等杂物堵住，当落叶与进水口贴紧后，由于其叶片厚度薄，与水流的冲击面极小，不易清理，尤其是当窨井盖下方的水流在流动时，叶片的上下方存在一定的压差，使落叶紧紧地附着在进水口，导致窨井盖堵塞的情况。

为此，我们提出一种压力平衡的自疏通窨井盖来解决上述问题。

发明内容

本发明的目的是针对上述问题，提供一种利用水流的压力平衡的自疏通窨井盖。

为达到上述目的，本发明采用了下列技术方案：一种压力平衡的自疏通窨井盖，包括窨井盖本体，所述窨井盖本体的左右两侧对称设有S型排水孔，所述窨井盖本体内设有两端均与外部连通的U型密封通道，所述U型密封通道的两个开口内均滑动密封连接有活塞块，两个所述活塞块之间的U型密封通道内填充有密封液，所述活塞块的下端固定连接有连接杆，所述连接杆的下端固定连接有冲击板，所述冲击板远离连接杆一侧的上端固定连接有顶杆，所述S型排水孔的侧壁上设有与外部连通的通孔，所述顶杆的上端贯穿通孔并延伸至S型排水孔内设置，所述顶杆与通孔之间滑动密封连接。

在上述的压力平衡的自疏通窨井盖中，所述冲击板的下端固定连接有复位盒，所述复位盒的下端固定连接有排水管，所述排水管上固定连接有按压阀，两个所述复位盒相对的侧壁上均设有进水口，两个所述进水口之间紧贴设置，所述复位盒的底侧壁均倾斜设置，两个所述复位盒的底侧壁呈八字型设置，两个所述复位盒底侧壁相对的端面上均设有用于控制按压阀的球形件。

与现有的技术相比，本压力平衡的自疏通窨井盖的优点在于：

1、本发明通过设置顶杆、冲击板、活塞块以及U型密封通道，当其中一个S型排水孔的进水端被落叶等遮挡，流速较慢时，左右两块冲击板受到的冲击力大小不同，被堵塞的S型排水孔下端的冲击板受到的压力小于另一侧，故向上移动，冲击板带动顶杆向上移动，对被堵塞的S型排水孔的进水端进行清理，通过两个S型排水孔的流速差，利用水压为动能对被堵塞的S型排水孔进行清理，设计巧妙，实现自疏通功能。

2、本发明通过设置复位盒，当其中一个S型排水孔被堵塞，导致两块冲击板之间存在高度差时，处于上侧的复位盒的开口暴露，水顺着开口进入复位盒内，当复位盒内水的重力逐渐接近与另一个复位盒上端冲击板受到的压力时，此时，按压阀自动打开，使两块冲击板之间再次存在较大的高度差，此过程中，位于被堵塞的S型排水孔内的顶杆在收回后再次顶出，如此往复，提高顶杆对S型排水孔上端杂物的清理能力。

附图说明

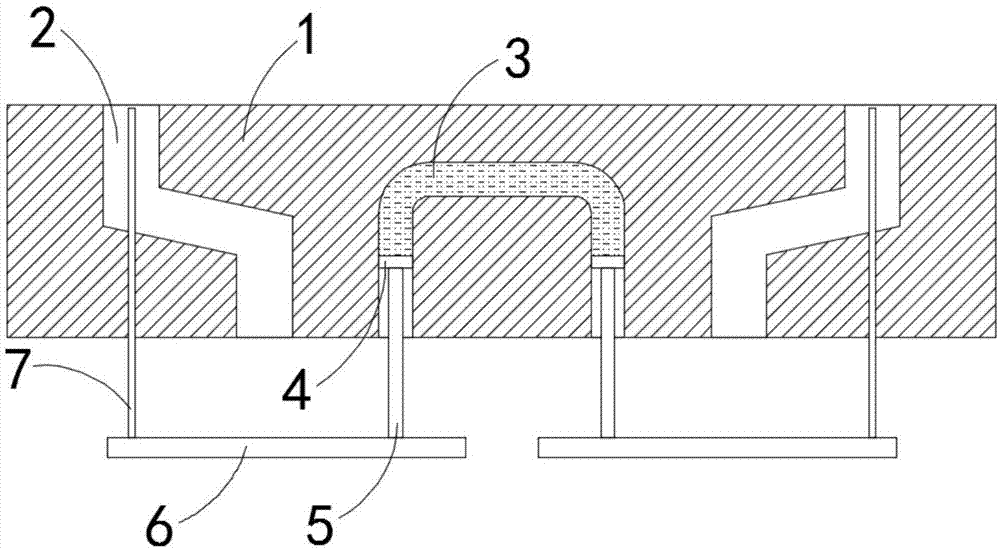

图1是本发明提供的一种压力平衡的自疏通窨井盖中实施例1的导通状态结构示意图；

图2是本发明提供的一种压力平衡的自疏通窨井盖中实施例1的一侧堵塞状态结构示意图；

图3是本发明提供的一种压力平衡的自疏通窨井盖中实施例2的导通状态结构示意图；

图4是本发明提供的一种压力平衡的自疏通窨井盖中实施例2的一侧堵塞状态结构示意图。

图中，1窨井盖本体、2S型排水孔、3U型密封通道、4活塞块、5连接杆、6冲击板、7顶杆、8复位盒、9排水管、10按压阀。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-2所示，一种压力平衡的自疏通窨井盖，包括窨井盖本体1，窨井盖本体1的左右两侧对称设有S型排水孔2，窨井盖本体1内设有两端均与外部连通的U型密封通道3，U型密封通道3的两个开口内均滑动密封连接有活塞块4，两个活塞块4之间的U型密封通道3内填充有密封液，密封液可为密封油，活塞块4的下端固定连接有连接杆5，连接杆5的下端固定连接有冲击板6，冲击板6远离连接杆5一侧的上端固定连接有顶杆7，S型排水孔2的侧壁上设有与外部连通的通孔，顶杆7的上端贯穿通孔并延伸至S型排水孔2内设置，顶杆7与通孔之间滑动密封连接。

本实施例中，当其中一个S型排水孔2如图2中右侧的S型排水孔2的进水端被落叶堵住时，此时左侧的S型排水孔2内水流速度远大于右侧的S型排水孔2内水流速度，使左侧的冲击板6受到的冲击力大于右侧冲击板6受到的冲击力，在大气压的作用下，导致左侧冲击板6向下移动时，右侧冲击板6向上移动，冲击板6带动右侧的顶杆7向上移动，将堵塞在右侧S型排水孔2进水端的落叶顶起，增加落叶与水流的接触面积，使落叶被清理，右侧S型排水孔2恢复畅通，此时，两块冲击板6受到的压力相同，恢复至如图1所示的状态。

实施例2

如图3-4所示，本实施例与实施例1的不同之处在于：冲击板6的下端固定连接有复位盒8，复位盒8的下端固定连接有排水管9，排水管9上固定连接有按压阀10，两个复位盒8相对的侧壁上均设有进水口，两个进水口之间紧贴设置，复位盒8的底侧壁均倾斜设置，两个复位盒8的底侧壁呈八字型设置，两个复位盒8底侧壁相对的端面上均设有用于控制按压阀10的球形件11，具体的，可将球形件11安装在复位盒8端面的凹槽中，其部分延伸至凹槽的外侧，且其位于凹槽内侧一端通过连杆(图未示)与按压阀10的阀杆连接，当球形件11受到挤压后会完全缩回凹槽内，并控制按压阀10打开；需要说明的是，按压阀10采用排量较大的阀，用以将复位盒8内的水快速排空。

本实施例中，当右侧S型排水孔2被堵塞，如图4所示，左侧冲击板6上的水不断溅射从开口进入右侧的复位盒8内，右侧的复位盒8随着内部水量增加，重量也逐渐增加，右侧复位盒8的重力与左侧冲击板6上的冲击力相抵消，此过程中，右侧的顶杆7逐渐向下回缩，当左右两块冲击板6趋近于同一高度时，右侧复位盒8上的球形件11被左侧复位盒8的上端面挤压并缩回凹槽内，此时右侧复位盒8上的按压阀10自动打开，快速将水完全排空，使两块冲击板6再次处于左低右高的状态，使右侧的顶杆7再次顶出，如此往复，直至将S型排水孔2上的堵塞物完全清理。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
