技术领域
本发明是一种用于生物统计测量的情境化的记录设备,属于记录设备领域。
背景技术
记录设备可以具有:第一输送路径,沿该第一输送路径设置记录单元;和第二输送路径,该第二输送路径倒转带有在第一侧上记录的图像的片材并且将倒转的片材引导到第一输送路径从而可以在片材的第二侧上记录另一幅图像。
但是该现有技术在户外对生物进行测量记录时,普遍都是需要工作人员一直在现场操作记录,记录过程需要花费大量时间,这样会导致耗费大量的人力,增加了工作人员的工作量度,且在记录某些生物时,不需要一直记录,只需要间歇性记录,因此该现有技术无法通过定时的方法让设备间接性自动进行记录。
发明内容
针对现有技术存在的不足,本发明目的是提供一种用于生物统计测量的情境化的记录设备,以解决现有技术在户外对生物进行测量记录时,普遍都是需要工作人员一直在现场操作记录,记录过程需要花费大量时间,这样会导致耗费大量的人力,增加了工作人员的工作量度,且在记录某些生物时,不需要一直记录,只需要间歇性记录,因此该现有技术无法通过定时的方法让设备间接性自动进行记录的问题。
为了实现上述目的,本发明是通过如下的技术方案来实现:一种用于生物统计测量的情境化的记录设备,其结构包括锁紧螺栓、控制面板、记录探头、机体、机体主机、定时记录装置,所述机体的正表面设有四个锁紧螺栓,并相互螺纹连接,所述控制面板通过嵌入方式安装于机体的正表面,所述记录探头安装于机体的正表面,所述机体主机与机体主机相连接,所述定时记录装置通过嵌入方式安装于机体主机的一端,其特征在于:
所述定时记录装置包括启动按键机构、蓄电池机构、磁场推动机构、外罩壳、滚轮带动机构、信息传输机构、定时启动机构、机械调速机构,所述启动按键机构与外罩壳的一端相嵌套,所述蓄电池机构通过嵌入方式安装于外罩壳的内部底端,所述磁场推动机构与滚轮带动机构活动配合,所述滚轮带动机构与机械调速机构相连接,所述机械调速机构的首端与定时启动机构相扣合,所述信息传输机构与定时启动机构电连接。
进一步地,所述启动按键机构包括导向杆、缓冲弹簧、启动按键、固定板、连接杆、活动触点、连接触点、固定触点、转盘,所述导向杆与启动按键相嵌套,所述缓冲弹簧嵌入于启动按键的内部,所述固定板与启动按键相连接,所述连接杆与转盘的末端相焊接,所述连接杆与活动触点相连接,所述连接触点与固定触点电连接,所述固定触点与蓄电池机构电连接。
进一步地,所述蓄电池机构包括传导线、固定底座、蓄电池、镇流器、正极电磁体,所述固定底座的顶端与蓄电池的底端相焊接,所述蓄电池与传导线的另一端电连接,所述镇流器通过嵌入方式安装于蓄电池的首端,所述正极电磁体的末端与镇流器的首端相连接,所述传导线的一端与固定触点电连接。
进一步地,所述磁场推动机构包括正极磁块、固定支架、活动滑槽杆、滑槽体、复位弹簧,所述正极磁块通过嵌入方式安装于滑槽体的内部,所述滑槽体与固定支架相焊接,所述复位弹簧的末端与正极磁块的首端,所述正极磁块与活动滑槽杆的一端相连接,所述活动滑槽杆与滚轮带动机构相扣合。
进一步地,所述滚轮带动机构包括连接支杆、大滚轮、插销、配合杆、固定扣头,所述连接支杆的底端与大滚轮相扣合,所述大滚轮的正表面设有插销,所述配合杆的首端与大滚轮的背面相连接,所述配合杆的末端与固定扣头相扣合,所述插销与活动滑槽杆相扣合。
进一步地,所述信息传输机构包括传感器、动触杆、静触杆、传输触点,所述传感器与动触杆相连接,所述静触杆的下方设有动触杆,所述静触杆的另一端与传感器相连接,所述传输触点的末端与静触杆电连接。
进一步地,所述定时启动机构包括轴拨针、减震弹簧、记时盘、小转轮、支架,所述轴拨针的上方与减震弹簧的末端相连接,所述轴拨针的一端与记时盘相连接,所述轴拨针另一端与小转轮相扣合,所述小转轮与支架的底端活动配合,所述记时盘的正表面与机械调速机构相扣合。
进一步地,所述机械调速机构包括从动轮、传动皮带、单齿轮、调速轮、销轴、传动杆,所述从动轮的正表面与传动皮带相贴合,所述从动轮通过传动皮带与单齿轮相连接,所述单齿轮与调速轮相啮合,所述传动杆的上下两端设有销轴,所述传动杆的末端通过销轴与调速轮相扣合,所述传动杆的首端与记时盘的正表面相扣合。
有益效果
本发明一种用于生物统计测量的情境化的记录设备,在使用时,工作人员通过操作控制面板启动按键启动设备,当需要定时记录时,可通过按下启动按键机构启动按键启动按键启动定时记录装置启动按键进行定时记录工作,于是工作人员按下启动按键启动按键启动按键启动按键使得导向杆启动按键启动按键启动按键向右推动转盘启动按键启动按键启动按键,使得转盘启动按键启动按键启动按键向下转动,将活动触点启动按键启动按键启动按键向右推动,与连接触点启动按键启动按键启动按键接触连接,于是通过传导线启动按键启动按键启动按键将信息传输给蓄电池启动按键启动按键启动按键,使得蓄电池启动按键启动按键启动按键接收信息进行分析处理,于是开始运行,将电流通过镇流器启动按键启动按键启动按键将直流电流转换为交流电流,从而使电流更加稳定,提高电流的传输,于是镇流器启动按键启动按键启动按键将交流电流传输给正极电磁体启动按键启动按键启动按键,使得正极电磁体启动按键启动按键启动按键接通电流后发生磁场反应,产生正极磁场,然后正极磁场与上方的正极磁块启动按键启动按键启动按键再次发生磁场反应,同极相斥,将正极磁块启动按键启动按键启动按键向上推动,由于正极磁块启动按键启动按键启动按键的磁场动力有限,当到达最高点时,磁场动力不够,就会自由下落,然后再次被正极电磁体启动按键启动按键启动按键向上推动,从而完成上下往返运动,于是正极磁块启动按键启动按键启动按键在向上运动的同时通过活动滑槽杆启动按键启动按键启动按键的配合,带动大滚轮启动按键启动按键启动按键转动,使得大滚轮启动按键启动按键启动按键在通过配合杆启动按键启动按键启动按键的连接带动下方的从动轮启动按键启动按键启动按键转动,于是传动皮带启动按键启动按键启动按键受到转动力的作用发生位移,将转动力传输给单齿轮启动按键启动按键启动按键,带动单齿轮启动按键启动按键启动按键转动,然后单齿轮启动按键启动按键启动按键利用自身的单个啮齿啮合带动调速轮启动按键启动按键启动按键转动,当单齿轮启动按键启动按键启动按键转动一个周期时调速轮启动按键启动按键启动按键转动十分之一个周期,从而改变机械转速,然后调速轮启动按键启动按键启动按键在通过传动杆启动按键启动按键启动按键带动记时盘启动按键启动按键启动按键同步转动,当记时盘启动按键启动按键启动按键开始转动时顶起轴拨针启动按键启动按键启动按键,使得轴拨针启动按键启动按键启动按键向上推动动触杆启动按键启动按键启动按键,使得动触杆启动按键启动按键启动按键与静触杆启动按键启动按键启动按键接触连接,从而将信息传输给传感器启动按键启动按键启动按键,通过传感器启动按键启动按键启动按键对信息进行分析处理然后传输给记录探头启动按键,启动记录探头启动按键进行定时记录,然后记时盘启动按键启动按键启动按键转动一个周期便是一个时程,当转满一个周期后回到原点,然后断开电源,蓄电池启动按键启动按键启动按键停止运行,记录探头启动按键也停止记录工作,如需继续定时记录,则重新按动启动按键启动按键启动按键启动按键,因此该装置能够对生物进行一个时程的自动定时记录,无需工作人员一直守在现场操作,可以选择间接性记录,提高了工作效率,大大的节省了工作人员的劳动力,方便工作人员使用。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述,本发明的其它特征、目的和优点将会变得更明显:

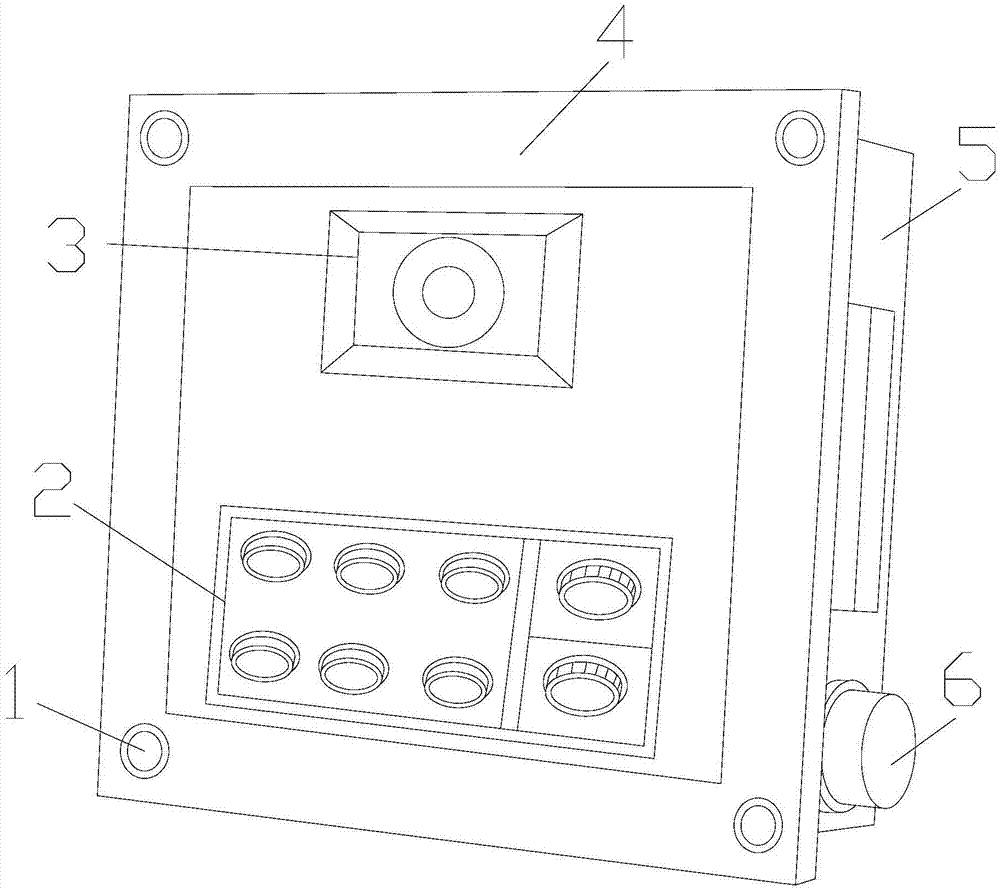

图1为本发明一种用于生物统计测量的情境化的记录设备的结构示意图。
图2为本发明一种定时记录装置的结构示意图。
图3为本发明一种定时记录装置的详细结构示意图。
图4为本发明一种定时记录装置的工作状态结构示意图。
图中:锁紧螺栓-1、控制面板-2、记录探头-3、机体-4、机体主机-5、定时记录装置-6、启动按键机构-61、蓄电池机构-62、磁场推动机构-63、外罩壳-64、滚轮带动机构-65、信息传输机构-66、定时启动机构-67、机械调速机构-68、导向杆-611、缓冲弹簧-612、启动按键-613、固定板-614、连接杆-615、活动触点-616、连接触点-617、固定触点-618、转盘-619、传导线-621、固定底座-622、蓄电池-623、镇流器-624、正极电磁体-625、正极磁块-631、固定支架-632、活动滑槽杆-633、滑槽体-634、复位弹簧-635、连接支杆-651、大滚轮-652、插销-653、配合杆-654、固定扣头-655、传感器-661、动触杆-662、静触杆-663、传输触点-664、轴拨针-671、减震弹簧-672、记时盘-673、小转轮-674、支架-675、从动轮-681、传动皮带-682、单齿轮-683、调速轮-684、销轴-685、传动杆-686。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本发明。
请参阅图1-图4,本发明提供一种用于生物统计测量的情境化的记录设备技术方案:其结构包括锁紧螺栓1、控制面板2、记录探头3、机体4、机体主机5、定时记录装置6,所述机体4的正表面设有四个锁紧螺栓1,并相互螺纹连接,所述控制面板2通过嵌入方式安装于机体4的正表面,所述记录探头3安装于机体4的正表面,所述机体主机5与机体主机5相连接,所述定时记录装置6通过嵌入方式安装于机体主机5的一端,其特征在于:
所述定时记录装置6包括启动按键机构61、蓄电池机构62、磁场推动机构63、外罩壳64、滚轮带动机构65、信息传输机构66、定时启动机构67、机械调速机构68,所述启动按键机构61与外罩壳64的一端相嵌套,所述蓄电池机构62通过嵌入方式安装于外罩壳64的内部底端,所述磁场推动机构63与滚轮带动机构65活动配合,所述滚轮带动机构65与机械调速机构68相连接,所述机械调速机构68的首端与定时启动机构67相扣合,所述信息传输机构66与定时启动机构67电连接,所述启动按键机构61包括导向杆611、缓冲弹簧612、启动按键613、固定板614、连接杆615、活动触点616、连接触点617、固定触点618、转盘619,所述导向杆611与启动按键613相嵌套,所述缓冲弹簧612嵌入于启动按键613的内部,所述固定板614与启动按键613相连接,所述连接杆615与转盘619的末端相焊接,所述连接杆615与活动触点616相连接,所述连接触点617与固定触点618电连接,所述固定触点618与蓄电池机构62电连接,所述蓄电池机构62包括传导线621、固定底座622、蓄电池623、镇流器624、正极电磁体625,所述固定底座622的顶端与蓄电池623的底端相焊接,所述蓄电池623与传导线621的另一端电连接,所述镇流器624通过嵌入方式安装于蓄电池623的首端,所述正极电磁体625的末端与镇流器624的首端相连接,所述传导线621的一端与固定触点618电连接,所述磁场推动机构63包括正极磁块631、固定支架632、活动滑槽杆633、滑槽体634、复位弹簧635,所述正极磁块631通过嵌入方式安装于滑槽体634的内部,所述滑槽体634与固定支架632相焊接,所述复位弹簧635的末端与正极磁块631的首端,所述正极磁块631与活动滑槽杆633的一端相连接,所述活动滑槽杆633与滚轮带动机构65相扣合,所述滚轮带动机构65包括连接支杆651、大滚轮652、插销653、配合杆654、固定扣头655,所述连接支杆651的底端与大滚轮652相扣合,所述大滚轮652的正表面设有插销653,所述配合杆654的首端与大滚轮652的背面相连接,所述配合杆654的末端与固定扣头655相扣合,所述插销653与活动滑槽杆633相扣合,所述信息传输机构66包括传感器661、动触杆662、静触杆663、传输触点664,所述传感器661与动触杆662相连接,所述静触杆663的下方设有动触杆662,所述静触杆663的另一端与传感器661相连接,所述传输触点664的末端与静触杆663电连接,所述定时启动机构67包括轴拨针671、减震弹簧672、记时盘673、小转轮674、支架675,所述轴拨针671的上方与减震弹簧672的末端相连接,所述轴拨针671的一端与记时盘673相连接,所述轴拨针671另一端与小转轮674相扣合,所述小转轮674与支架675的底端活动配合,所述记时盘673的正表面与机械调速机构68相扣合,所述机械调速机构68包括从动轮681、传动皮带682、单齿轮683、调速轮684、销轴685、传动杆686,所述从动轮681的正表面与传动皮带682相贴合,所述从动轮681通过传动皮带682与单齿轮683相连接,所述单齿轮683与调速轮684相啮合,所述传动杆686的上下两端设有销轴685,所述传动杆686的末端通过销轴685与调速轮684相扣合,所述传动杆686的首端与记时盘673的正表面相扣合。
本专利所说传导线621的是传输电流的电线,通常电流传输的方式是点对点传输,所述缓冲弹簧612是利用弹性来工作的机械零件,用弹性材料制成的零件在外力作用下发生形变,除去外力后又恢复原状。
工作人员通过操作控制面板2启动设备,当需要定时记录时,可通过按下启动按键机构61启动定时记录装置6进行定时记录工作,于是工作人员按下启动按键613使得导向杆611向右推动转盘619,使得转盘619向下转动,将活动触点616向右推动,与连接触点617接触连接,于是通过传导线621将信息传输给蓄电池623,使得蓄电池623接收信息进行分析处理,于是开始运行,将电流通过镇流器624将直流电流转换为交流电流,从而使电流更加稳定,提高电流的传输,于是镇流器624将交流电流传输给正极电磁体625,使得正极电磁体625接通电流后发生磁场反应,产生正极磁场,然后正极磁场与上方的正极磁块631再次发生磁场反应,同极相斥,将正极磁块631向上推动,由于正极磁块631的磁场动力有限,当到达最高点时,磁场动力不够,就会自由下落,然后再次被正极电磁体625向上推动,从而完成上下往返运动,于是正极磁块631在向上运动的同时通过活动滑槽杆633的配合,带动大滚轮652转动,使得大滚轮652在通过配合杆654的连接带动下方的从动轮681转动,于是传动皮带682受到转动力的作用发生位移,将转动力传输给单齿轮683,带动单齿轮683转动,然后单齿轮683利用自身的单个啮齿啮合带动调速轮684转动,当单齿轮683转动一个周期时调速轮684转动十分之一个周期,从而改变机械转速,然后调速轮684在通过传动杆686带动记时盘673同步转动,当记时盘673开始转动时顶起轴拨针671,使得轴拨针671向上推动动触杆662,使得动触杆662与静触杆663接触连接,从而将信息传输给传感器661,通过传感器661对信息进行分析处理然后传输给记录探头3,启动记录探头3进行定时记录,然后记时盘673转动一个周期便是一个时程,当转满一个周期后回到原点,然后断开电源,蓄电池623停止运行,记录探头3也停止记录工作,如需继续定时记录,则重新按动启动按键613。
本发明解决了现有技术在户外对生物进行测量记录时,普遍都是需要工作人员一直在现场操作记录,记录过程需要花费大量时间,这样会导致耗费大量的人力,增加了工作人员的工作量度,且在记录某些生物时,不需要一直记录,只需要间歇性记录,因此该现有技术无法通过定时的方法让设备间接性自动进行记录的问题,本发明通过上述部件的互相组合,本发明一种用于生物统计测量的情境化的记录设备,因此该装置能够对生物进行一个时程的自动定时记录,无需工作人员一直守在现场操作,可以选择间接性记录,提高了工作效率,大大的节省了工作人员的劳动力,方便工作人员使用。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言,显然本发明不限于上述示范性实施例的细节,而且在不背离本发明的精神或基本特征的情况下,能够以其他的具体形式实现本发明。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本发明的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
