技术领域

本发明涉及高技术服务业技术领域，具体为一种便于安装和拆卸的生物实验板用固定装置。

背景技术

生物实验板，顾名思义是用于生物实验用的固定板，传统的实验板的固定放置方式，直接放置在底座上，这样在操作时容易滑动，另一种采用直接固定的方式，这样的实验板的安装和拆卸时都极为的不便，为此我们提出一种便于安装和拆卸的生物实验板用固定装置。

发明内容

本发明的目的在于提供一种便于安装和拆卸的生物实验板用固定装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种便于安装和拆卸的生物实验板用固定装置，包括实验板，所述实验板的两侧壁固定连接有基座，且基座上开设有固定孔；

两个所述固定孔内滑动连接有固定装置，且固定装置的上端固定连接有连接杆，所述连接杆的上端固定连接在第一移动杆的下端面上，且第一移动杆的一端活动插接在伸缩装置上，所述伸缩装置固定连接在第二移动杆的侧壁上，且第二移动杆的下端活动贯穿垫板并延伸到支撑箱内，所述垫板的下端固定连接在支撑箱的上端面上，且垫板的上端抵触连接有实验板；

所述第二移动杆上缠绕有第一弹簧，第一弹簧的两端分别固定连接在第二移动杆的侧壁上和支撑箱的内顶壁上，所述第二移动杆的下端固定连接有钢绳的一端，且钢绳的另一端绕过定滑轮并贯穿限位箱的侧壁上，所述定滑轮转动连接在支撑箱的内侧壁上，所述限位箱的后端固定连接在支撑箱的内腔后侧壁上，所述钢绳位于限位箱内的一端固定连接在绕线轴的侧壁上，且绕线轴上固定插接有第一摇把，所述第一摇把的前端延伸到限位箱外，所述绕线轴的下端抵触连接有固定板，且固定板的下端固定连接有第一螺杆，所述第一螺杆的下端活动贯穿限位箱的底壁并延伸到限位箱外，且第一螺杆上螺纹连接有第一螺栓，所述第一螺栓上开设的环形槽内滑动连接有多个滑块，且滑块的上端固定连接有支撑杆，所述支撑杆的上端固定连接在限位箱的外底壁上，所述第一螺栓的下端边缘固定连接有第二摇把。

优选的，所述固定装置包括固定框，所述固定框的内顶壁固定连接有第一伸缩杆，且第一伸缩杆的另一端固定连接在抵板的上端面上，所述抵板的下端固定连接有第二螺杆，且第二螺杆下端活动贯穿固定框的下端并延伸到固定框外，所述第二螺杆位于固定框外的一段上螺纹连接有第二螺栓。

优选的，所述支撑箱的下端固定连接有多个抗震片，且抗震片的数量大于等于六个，呈等距离环形分布，所述抗震片的下端固定连接有橡胶垫，且橡胶垫上开设有防滑纹。

优选的，所述伸缩装置包括伸缩框，所述伸缩框的内侧壁固定连接有第二伸缩杆，且第二伸缩杆的另一端固定连接在第一移动杆的侧壁上，所述第一移动杆上螺纹连接有第一锥齿轮，且第一锥齿轮上开设的环形滑动槽内滑动连接有滑杆，所述滑杆位于环形滑动槽外的一端固定连接在伸缩框的内侧壁上，所述第一锥齿轮的上端啮合有第二锥齿轮，且第二锥齿轮的上端固定连接有螺钉，所述螺钉与伸缩框上开设的螺孔螺纹连接。

优选的，所述连接杆上固定套接有垫片，且垫片的下端固定连接有橡胶块，所述橡胶块上开设有防滑纹。

优选的，所述固定板呈圆弧状结构，且固定板的上端固定连接有橡胶垫，所述橡胶垫上开设有防滑纹。

优选的，所述抵板的下端呈圆头结构。

优选的，所述螺钉位于伸缩框外的一段上固定套接有限位环。

与现有技术相比，本发明的有益效果是：

1、固定装置的存在，可以通过固定装置内部的结构，实现牢固固定的效果。

2、伸缩装置的存在，可以通过第一移动杆的可移动性，从而实现固定不同尺寸实验板的效果。

3、固定板的存在，可以通过固定板的向上移动，对绕线轴的下表面进行固定，从而达到限位的作用。

4、绕线轴的存在，可以通过钢绳缠绕在绕线轴上，从而同通过钢绳拉动第二移动杆向下运动，进而达到老固固定的效果。

综上，该装置可以达到便于安装和拆卸的效果。

附图说明

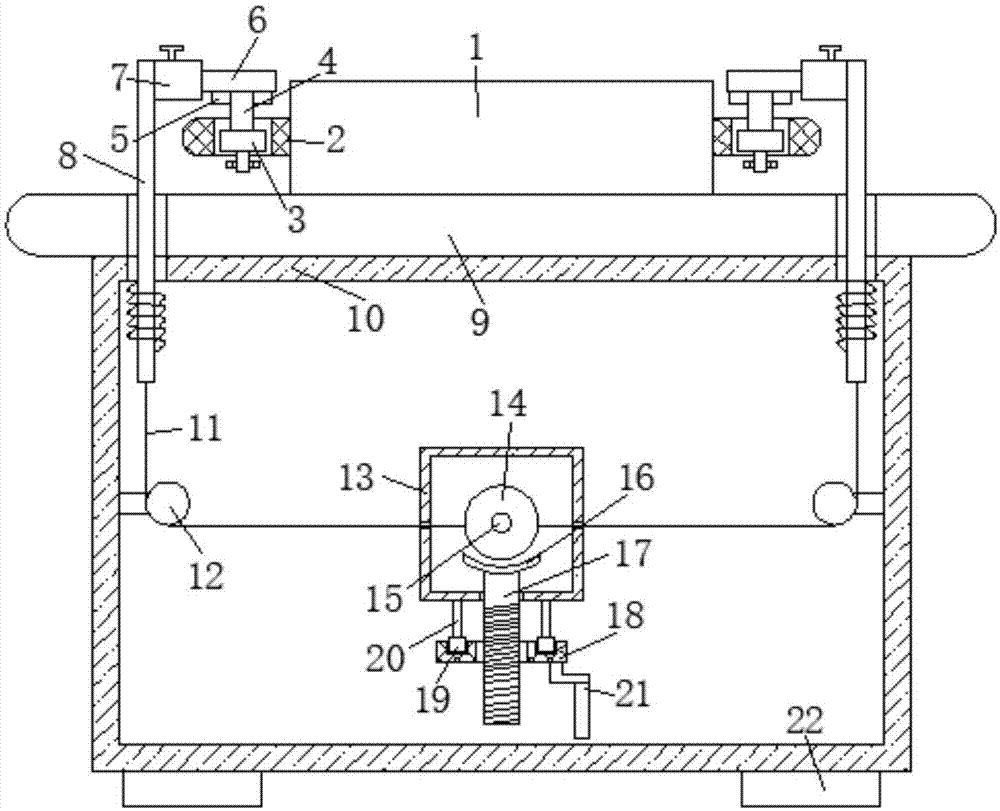

图1为本发明结构示意图；

图2为本发明伸缩装置结构放大剖视图；

图3为本发明固定装置结构放大剖视图。

图中：实验板1、基座2、固定装置3、连接杆4、垫片5、第一移动杆6、伸缩装置7、第二移动杆8、垫板9、支撑箱10、钢绳11、定滑轮12、限位箱13、绕线轴14、第一摇把15、固定板16、第一螺杆17、第一螺栓18、滑块19、支撑杆20、第二摇把21、抗震片22、固定框31、第一伸缩杆32、抵板33、第二螺杆34、第二螺栓35、限位板36、固定杆37、伸缩框71、第一锥齿轮72、第二伸缩杆73、滑杆74、第二锥齿轮75、螺钉76、限位环77。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：

一种便于安装和拆卸的生物实验板用固定装置，包括实验板1，实验板1的两侧壁固定连接有基座2，且基座2上开设有固定孔，两个固定孔内滑动连接有固定装置3，且固定装置3的上端固定连接有连接杆4，连接杆4的上端固定连接在第一移动杆6的下端面上，且第一移动杆6的一端活动插接在伸缩装置7上，伸缩装置7固定连接在第二移动杆8的侧壁上，且第二移动杆8的下端活动贯穿垫板9并延伸到支撑箱10内。

垫板9的下端固定连接在支撑箱10的上端面上，且垫板9的上端抵触连接有实验板1，第二移动杆8上缠绕有第一弹簧，第一弹簧的两端分别固定连接在第二移动杆8的侧壁上和支撑箱10的内顶壁上，第二移动杆8的下端固定连接有钢绳11的一端，且钢绳11的另一端绕过定滑轮12并贯穿限位箱13的侧壁上，定滑轮12转动连接在支撑箱10的内侧壁上，限位箱13的后端固定连接在支撑箱10的内腔后侧壁上，钢绳11位于限位箱13内的一端固定连接在绕线轴14的侧壁上，且绕线轴14上固定插接有第一摇把15，第一摇把15的前端延伸到限位箱13外，绕线轴14的下端抵触连接有固定板16，且固定板16的下端固定连接有第一螺杆17，第一螺杆17的下端活动贯穿限位箱13的底壁并延伸到限位箱13外，且第一螺杆17上螺纹连接有第一螺栓18，第一螺栓18上开设的环形槽内滑动连接有多个滑块19，且滑块19的上端固定连接有支撑杆20，支撑杆20的上端固定连接在限位箱13的外底壁上，第一螺栓1的下端边缘固定连接有第二摇把21。

固定装置3包括固定框31，固定框31的内顶壁固定连接有第一伸缩杆32，且第一伸缩杆32的另一端固定连接在抵板33的上端面上，抵板33的下端固定连接有第二螺杆34，且第二螺杆34下端活动贯穿固定框31的下端并延伸到固定框31外，第二螺杆34位于固定框31外的一段上螺纹连接有第二螺栓35，起到牢固固定的效果。

支撑箱10的下端固定连接有多个抗震片22，且抗震片22的数量大于等于六个，呈等距离环形分布，抗震片22的下端固定连接有橡胶垫，且橡胶垫上开设有防滑纹，起到更好的减震效果。

伸缩装置7包括伸缩框71，伸缩框71的内侧壁固定连接有第二伸缩杆73，且第二伸缩杆73的另一端固定连接在第一移动杆6的侧壁上，第一移动杆6上螺纹连接有第一锥齿轮72，且第一锥齿轮72上开设的环形滑动槽内滑动连接有滑杆74，滑杆74位于环形滑动槽外的一端固定连接在伸缩框71的内侧壁上，第一锥齿轮72的上端啮合有第二锥齿轮75，且第二锥齿轮75的上端固定连接有螺钉76，螺钉76与伸缩框71上开设的螺孔螺纹连接，可以起到固定不同尺寸实验板1的效果。

连接杆4上固定套接有垫片5，且垫片5的下端固定连接有橡胶块，橡胶块上开设有防滑纹，起到更好的固定作用，固定板16呈圆弧状结构，且固定板16的上端固定连接有橡胶垫，橡胶垫上开设有防滑纹，起到更好的固定作用，抵板33的下端呈圆头结构，防止卡住的情况发生，螺钉76位于伸缩框71外的一段上固定套接有限位环77，起到更好的限位作用。

本案中，拧动螺钉76，螺钉76的转动会通过第二锥齿轮75带着第一锥齿轮72发生转动，因为第一锥齿轮72与第一移动杆6螺纹连接，所以第一锥齿轮72的转动，会带着第一移动杆6移动，从而可以调节固定装置的位置，达到多尺寸固定的效果；

将固定装置3插入固定孔中，摇动第一摇把15，第一摇把15的转动会使得钢绳11发生缠绕，从而在钢绳11的拉动下，第二移动杆8向下运动，从而通过第一移动杆6带着固定装置3向下运动，从而达到对实验板1固定效果；

摇动第二摇把21，第二摇把21的转动会使得第一螺栓18发生转动，因为第一螺栓18与第一螺杆17螺纹连接，所以第一螺栓18的转动会使得第一螺杆17向上运动，第一螺杆17的运动会带着固定板16对绕线轴14进行固定，从而达到对当前位置进行限位的效果；

拧动第二螺栓35，第二螺栓35的转动会使得第二螺杆34带着抵板33向下运动，抵板33的运动会抵触固定杆37运动出固定框31，从而卡住基座2的下端面上，从而达到牢固固定的效果；

因此该装置不但可以达到便于安装和拆卸的效果，还可以达到牢固固定的效果。
