技术领域
本发明涉及电力安全插座技术领域,具体为一种基于磁力扣的电力安全保护插座。
背景技术
插座,又称电源插座、开关插座,插座是指有一个或一个以上电路接线可插入的座,通过它可插入各种接线,这样便于与其他电路接通,通过线路与铜件之间的连接与断开,来达到最终达到该部分电路的接通与断开,是目前家用或工业用电网络中最基本的一种电路连通装置。
而插座在使用的过程中,当被水淋湿或受潮后,就容易出现短路的现象,容易对用电器和线路造成损坏,而在使用过程中,如果触电片和插头之间存在空隙时,就会出现放电起弧的现象,从而会使插座和插头受热软化变形,使得插座和插头受到损坏,且插座和插头会焊在一起,导致插头无法及时的拔出来进行断电,提高了用电器的用电风险。
为解决上述问题,发明者提供了一种基于磁力扣的电力安全保护插座,在插座出现短路和起弧现象时,能够将插头自动弹出,从而完成用电器的断电,同时将电流进行接地处理,避免了短路和起弧现象对于线路和用电器造成的损坏,以及插座和插头的受热变形,降低了用电器的用电风险,提高了插座的安全系数。
发明内容
为实现以上目的,本发明通过以下技术方案予以实现:一种基于磁力扣的电力安全保护插座,包括插座、插孔、触电片、导流片、导电针、插头、伸缩杆、滑块、第一弹簧、限位孔、第二弹簧、圆盘、圆球、铁芯、线圈、接线座、导线。
其中:
所述插座的内部开设有插孔,所述插孔的内部固定安装有触电片,所述触电片的内侧固定安装有导流片,所述插孔内触电片的左侧固定安装有导电针,所述插孔的内部插入有插头,所述插座的中心滑动连接有伸缩杆,所述伸缩杆的外围固定安装有滑块,所述滑块的左端固定连接有第一弹簧,所述插座内部伸缩杆的左侧开设有限位孔,所述限位孔的内部通过第二弹簧固定连接有圆盘,所述限位孔内部圆盘的右侧放置有圆球,所述插座内部限位孔的左侧固定安装有铁芯,所述铁芯的外围缠绕有线圈,所述线圈的两侧固定连接有接线座,所述导电针与接线座之间固定连接有导线。
优选的,所述单个插孔内固定安装有两个触电片,所述导流片位于两个触电片相互靠近的一侧,且所述导流片为折弯形,左侧开口大于右侧开口,所述导电针位于两个导流片之间,且右端穿过导流片的左端,使得电弧能够在导流片之间向左移动,并流入导电针内。
优选的,所述伸缩杆的左端为圆弧形,且左侧的外围开设有圆弧槽,使其能够与圆球相配合来完成对于伸缩杆的限位。
优选的,所述圆盘和圆球均为铁质材料,且所述圆盘的中心开设有大于伸缩杆直径的圆孔,所述限位孔的右端为圆弧面,当圆球被向右端挤压时,能够向中间进行收缩,而当铁芯两侧产生磁性时,能够对圆盘和圆球进行吸附。
优选的,所述线圈右侧的上下两端各安装有一个接线座,且分别通过导线与上下两侧的导电针相连接,因此,当上下两侧的插孔其中一个出现短路或起弧现象时,均能够对线圈进行通电。
优选的,所述线圈左侧的底端固定安装有一个接线座,且通过导线与接地线相连接,能够使线圈中产生电流通入大地中。
本发明提供了一种基于磁力扣的电力安全保护插座。具备以下有益效果:
1、该基于磁力扣的电力安全保护插座,通过触电片之间导电针的设计,以及导电针通过导线与线圈的连接,当插孔出现进水和受潮而短路时,能够将电流引入线圈中,从而使限位孔解除对于伸缩杆的限位,使其在第一弹簧的作用下将插头弹出,完成用电器的断电,同时将电流进行接地,从而避免了短路现象对于线路和用电器造成的损坏。
2、该基于磁力扣的电力安全保护插座,通过触电片内侧导流片与导电针的配合,能够使插孔内部产生的电弧被导电针吸收,并流向线圈中,使得插头被弹出,并将电流接地,避免了因起弧产生的热量对于插座和插头的熔化变形,以及因插座和插头相粘接使插头无法拔出的现象,降低了用电器的用电风险。
附图说明

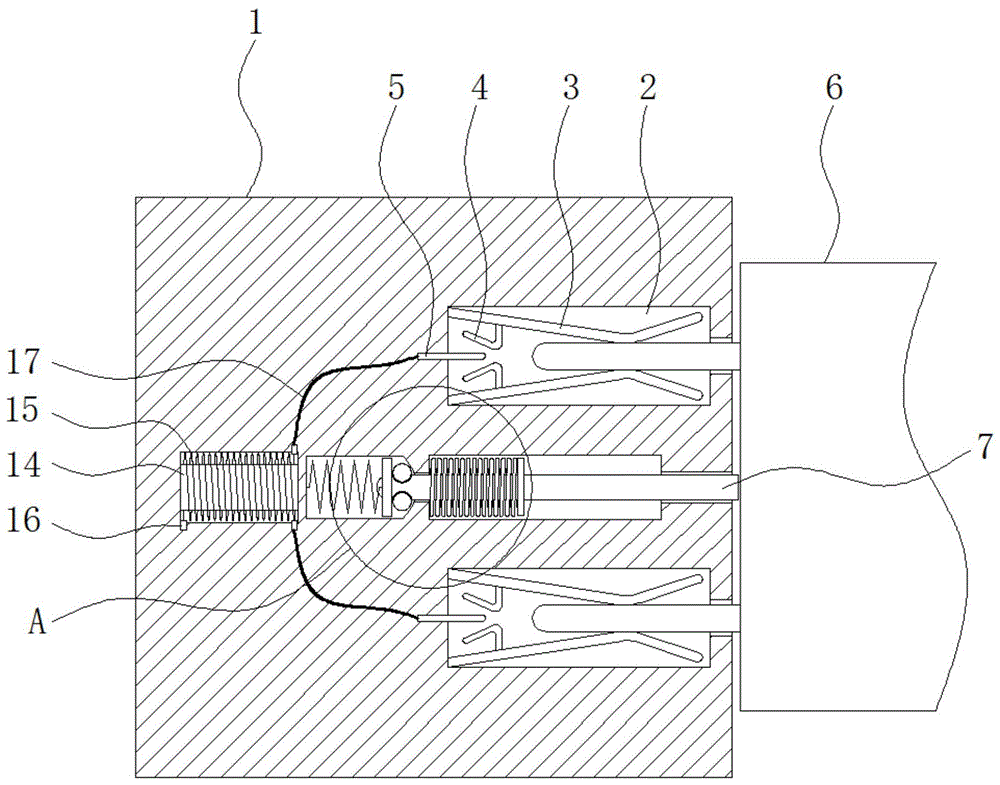

图1为本发明结构示意图;
图2为本发明插头弹出时的结构示意图;
图3为本发明图1中A处结构的放大图。
图中:1插座、2插孔、3触电片、4导流片、5导电针、6插头、7伸缩杆、8滑块、9第一弹簧、10限位孔、11第二弹簧、12圆盘、13圆球、14铁芯、15线圈、16接线座、17导线。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。
该基于磁力扣的电力安全保护插座的实施例如下:
请参阅图1-3,一种基于磁力扣的电力安全保护插座,包括插座1、插孔2、触电片3、导流片4、导电针5、插头6、伸缩杆7、滑块8、第一弹簧9、限位孔10、第二弹簧11、圆盘12、圆球13、铁芯14、线圈15、接线座16、导线17。
其中:
插座1的内部开设有插孔2,插孔2的内部固定安装有触电片3,触电片3的内侧固定安装有导流片4,插孔2内触电片3的左侧固定安装有导电针5,单个插孔2内固定安装有两个触电片3,导流片4位于两个触电片3相互靠近的一侧,且导流片4为折弯形,左侧开口大于右侧开口,导电针5位于两个导流片4之间,且右端穿过导流片4的左端,使得电弧能够在导流片4之间向左移动,并流入导电针5内,插孔2的内部插入有插头6,插座1的中心滑动连接有伸缩杆7,伸缩杆7的左端为圆弧形,且左侧的外围开设有圆弧槽,使其能够与圆球13相配合来完成对于伸缩杆7的限位,伸缩杆7的外围固定安装有滑块8,滑块8的左端固定连接有第一弹簧9,通过触电片3之间导电针5的设计,以及导电针5通过导线17与线圈15的连接,当插孔2出现进水和受潮而短路时,能够将电流引入线圈15中,从而使限位孔10解除对于伸缩杆7的限位,使其在第一弹簧9的作用下将插头6弹出,完成用电器的断电,同时将电流进行接地,从而避免了短路现象对于线路和用电器造成的损坏。
插座1内部伸缩杆7的左侧开设有限位孔10,限位孔10的内部通过第二弹簧11固定连接有圆盘12,限位孔10内部圆盘12的右侧放置有圆球13,圆盘12和圆球13均为铁质材料,且圆盘12的中心开设有大于伸缩杆7直径的圆孔,限位孔10的右端为圆弧面,当圆球13被向右端挤压时,能够向中间进行收缩,而当铁芯14两侧产生磁性时,能够对圆盘12和圆球13进行吸附,插座1内部限位孔10的左侧固定安装有铁芯14,铁芯14的外围缠绕有线圈15,线圈15右侧的上下两端各安装有一个接线座16,且分别通过导线17与上下两侧的导电针5相连接,因此,当上下两侧的插孔2其中一个出现短路或起弧现象时,均能够对线圈15进行通电,线圈15的两侧固定连接有接线座16,线圈15左侧的底端固定安装有一个接线座16,且通过导线17与接地线相连接,能够使线圈15中产生电流通入大地中,导电针5与接线座16之间固定连接有导线17,通过触电片3内侧导流片4与导电针5的配合,能够使插孔2内部产生的电弧被导电针5吸收,并流向线圈15中,使得插头6被弹出,并将电流接地,避免了因起弧产生的热量对于插座1和插头6的熔化变形,以及因插座1和插头6相粘接使插头6无法拔出的现象,降低了用电器的用电风险。
在使用时,将插头6插入插孔2中,使其位于触电片3之间,同时使伸缩杆7压缩第一弹簧9而向内收缩,使得伸缩杆7的左端伸入限位孔10内,而利用第二弹簧11对于圆盘12的作用,使其将圆球13推向限位孔10的右端,配合限位孔10右端圆弧面的设计,使其向中间收缩而落入伸缩杆7左侧的圆弧槽内,对伸缩杆7进行限位,而当插孔2内因进水或受潮而出现短路时,导流片4和导电针5也会发生接触,使得触电片3上的电流通过导线17流入线圈15中,从而使铁芯14的两端产生磁性,而将圆盘12和圆球13向左侧吸附,使圆球13解除对于伸缩杆7的限位,伸缩杆7会在第一弹簧9回复力的作用下将插头6弹出,而断开用电器与插座1的连接关系,线圈15左侧的接线座16也会通过导线17将其中的电流进行接地处理,避免了其对于线路的伤害,而当插头6与触电片3之间因存在间隙而发生起弧现象时,电弧会在触电片3与插头6之间产生,而通过触电片3内侧导流片4的设计,电弧会向电势较低地方移动,使其在导流片4上向左移动,从而与导流片4内侧的导电针5相接触,使电弧产生的电流流入线圈15中,使得插头6弹出断电,并将电流接地处理。
尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
