技术领域

本发明属于门窗领域，尤其是涉及一种便于拆装的门用防猛关机构。

背景技术

部分人群在关门时喜欢突然发力，利用惯性将门带上，这不仅容易给门体以及门锁造成损坏，还会发出巨大的声响，尤其是在一些公共场所，影响非常不好；除此之外，在大风天气时，风力过猛，容易将门带上，不但会给室内的人们造成惊吓，甚至会造成人被锁在室外的窘境。

为此，我们提出一种便于拆装的门用防猛关机构来解决上述问题。

发明内容

本发明的目的是针对上述问题，提供一种操作简单的便于拆装的门用防猛关机构。

为达到上述目的，本发明采用了下列技术方案：一种便于拆装的门用防猛关机构，包括卡接在门把手转轴上卡环和设置在门板下端面的条形弹性气囊，所述卡环的两个端面上均固定连接有限位条，两根所述限位条之间通过螺栓可拆卸连接，所述卡环远离限位条的侧壁上固定连接有密封转动板，所述密封转动板的下方固定连接有连接管，所述连接管的上端固定连接有转接头，所述转接头的上端固定连接有弧形波纹管，所述弧形波纹管的上端与密封转动板的下侧壁密封固定连接，所述连接管的下端与条形弹性气囊相连通，所述条形弹性气囊的内顶面上固定连接有永磁条。

在上述的便于拆装的门用防猛关机构中，所述条形弹性气囊、连接管、转接头以及密封转动板形成的密闭空间内填充有密封液。

在上述的便于拆装的门用防猛关机构中，所述密封液内掺杂有防静电液。

在上述的便于拆装的门用防猛关机构中，所述连接管由上大下小的锥形管和扁平管组成，所述锥形管的大口端与转接头的下端固定连接，所述锥形管的小口端与扁平管的上端固定连接，所述扁平管的下端与条形弹性气囊相连通。

在上述的便于拆装的门用防猛关机构中，所述条形弹性气囊的内底面上固定连接有多个永磁片，所述永磁片与永磁条之间同极相斥。

与现有的技术相比，本便于拆装的门用防猛关机构的优点在于：

1、本发明通过设置与把手转轴卡接的卡环，只有在转动门把手时，才会使弧形波纹管伸长，从而使条形弹性气囊变瘪，使门能够开闭自如，防止使用者利用惯性将门带上，对门体和锁芯造成损坏，也避免了风力过大，将门关闭。

2、本发明通过设置螺栓，能够对卡环进行拆装，利用永磁条可以将条形弹性气囊固定在门板上，能够降低本机构的拆装难度，提高实用性。

3、本发明通过设置密封液，能够降低环境温度的影响，并且由于向密封液内掺杂有防静电液，可以吸附门把手上的电荷，减少人开门时被电的情况。

4、本发明通过设置与永磁条相斥的永磁片，能够使条形弹性气囊保持膨胀状态，增加条形弹性气囊与地面的压力，提高对门的限位作用。

附图说明

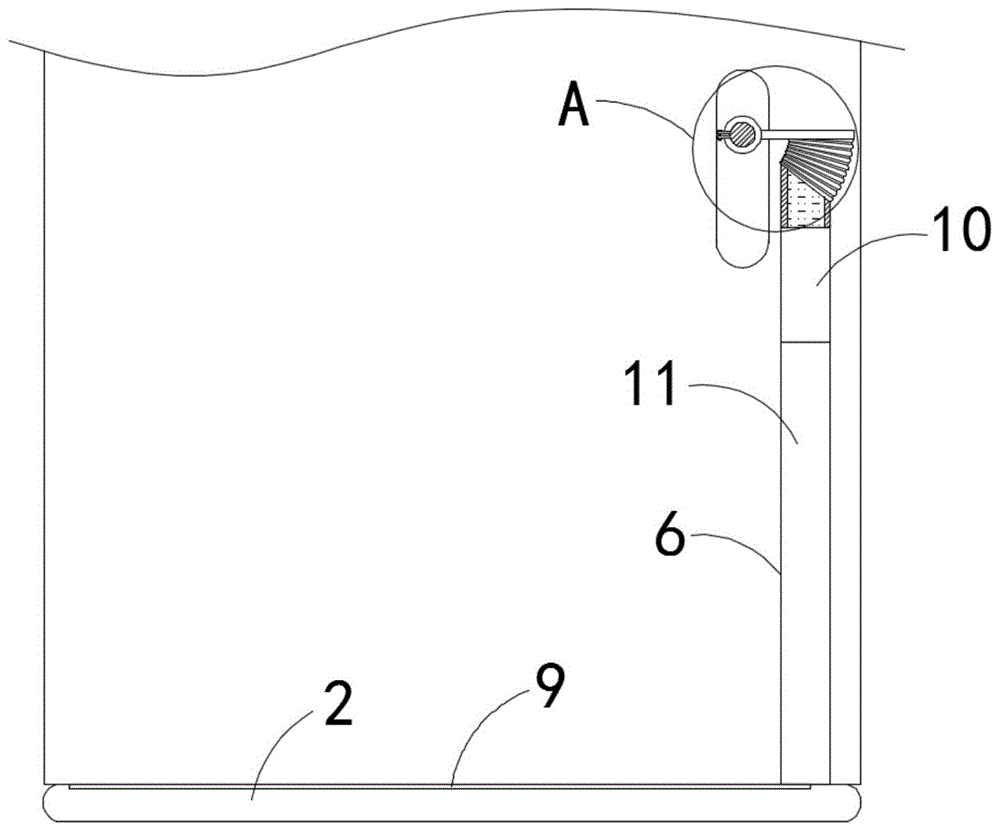

图1是本发明提供的一种便于拆装的门用防猛关机构实施例1的结构透视图；

图2是图1的A处放大结构示意图；

图3是本发明提供的一种便于拆装的门用防猛关机构实施例1的外部结构示意图；

图4是本发明提供的一种便于拆装的门用防猛关机构实施例1的开门状态结构示意图；

图5是本发明提供的一种便于拆装的门用防猛关机构实施例1的结构示意图；

图6是本发明提供的一种便于拆装的门用防猛关机构实施例1的结构示意图；

图7是本发明提供的一种便于拆装的门用防猛关机构实施例2中的结构示意图。

图中，1卡环、2条形弹性气囊、3限位条、4螺栓、5密封转动板、6连接管、7转接头、8弧形波纹管、9永磁条、10锥形管、11扁平管、12永磁片。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-6所示，一种便于拆装的门用防猛关机构，包括卡接在门把手转轴上卡环1和设置在门板下端面的条形弹性气囊2，条形弹性气囊2采用橡胶材质，卡环1的两个端面上均固定连接有限位条3，两根限位条3之间通过螺栓4可拆卸连接，卡环1远离限位条3的侧壁上固定连接有密封转动板5，密封转动板5的下方固定连接有连接管6，连接管6的上端固定连接有转接头7，转接头7的上切口为椭圆形，与弧形波纹管8相匹配，转接头7的上端固定连接有弧形波纹管8，弧形波纹管8的上端与密封转动板5的下侧壁密封固定连接。

连接管6的下端与条形弹性气囊2相连通，具体的，连接管6由上大下小的锥形管10和扁平管11组成，锥形管10的大口端与转接头7的下端固定连接，锥形管10的小口端与扁平管11的上端固定连接，通过设置扁平管11，能够减少门体内侧的凸起，降低对室内空间的占用，扁平管11的下端与条形弹性气囊2相连通，条形弹性气囊2的内顶面上固定连接有永磁条9。

条形弹性气囊2、连接管6、转接头7以及密封转动板5形成的密闭空间内填充有密封液，能够降低环境温度的影响，密封液内掺杂有防静电液，可以吸附门把手上的电荷，减少人开门时被电的情况。

本实施例在初始状态下，条形弹性气囊2处于饱满膨胀状态，条形弹性气囊2的下侧壁与地面接触，增加门与地面的阻力；在开关门时，人们需要转动把手将锁头收入门体内，把手转动时会带动转轴转动，转轴带动卡环1转动，卡环1带动密封转动板5转动，密封转动板5带动弧形波纹管8的上端向上拉伸，使弧形波纹管8内的体积变大，使条形弹性气囊2内的液体被吸入弧形波纹管8内，导致条形弹性气囊2变成干瘪状态，并与地面脱离(如图4所示)，使用者能够轻松转动门把手。

当使用者松开把手时，在条形弹性气囊2自身弹力以及永磁条9和永磁片12之间斥力的作用下，条形弹性气囊2复位变成膨胀状态。

实施例2

如图7所示，本实施例与实施例1的不同之处在于：条形弹性气囊2的内底面上固定连接有多个永磁片12，永磁片12与永磁条9之间同极相斥。

本实施例中，由于永磁片12和永磁条9分别位于条形弹性气囊2的上下内侧壁上，并且二者之间同极相斥，所以，能够使条形弹性气囊2保持膨胀状态，增加条形弹性气囊2与地面的压力，提高对门的限位作用。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
