技术领域

本发明涉及纺织技术领域，具体为一种纺织用布料清理装置。

背景技术

纺织原意是取自纺纱与织布的总称，但是随着纺织知识体系和学科体系的不断发展和完善，特别是非织造纺织材料和三维复合编织等技术产生后，现在的纺织已经不仅是传统的手工纺纱和织布，也包括无纺布技术，现代三维编织技术，现代静电纳米成网技术等生产的服装用、产业用、装饰用纺织品，所以，现代纺织是指一种纤维或纤维集合体的多尺度结构加工技术，中国古代的纺织与印染技术具有非常悠久的历史，早在原始社会时期，古人为了适应气候的变化，已懂得就地取材，利用自然资源作为纺织和印染的原料，以及制造简单的手工纺织工具，直至今天，日常生活中的服装、安全气囊和窗帘地毯都是纺织和印染技术的产物。

根据发明CN104975447B中提出的一种纺织物清洗烘干一体式处理装置，此发明结构系统构成简洁紧凑、空间利用率高，可同时对纺织物进行连续清洗及干燥作业，从而在提高纺织物清洗干燥作业效率的同时，另极大的降低了清洗作业的运行成本，但是此发明不能在清洗的同时保证纺纱的的稳定固定，同时不方便清理纺纱表面的一些细微凸起。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种纺织用布料清理装置，具备清理效果更好和固定更加方便等优点，解决了清理不彻底和清理的时候不稳定的问题。

(二)技术方案

为实现上述清理效果更好和固定更加方便目的，本发明提供如下技术方案：一种纺织用布料清理装置，包括工作台，所述工作台的正面开设有运输槽，所述工作台的正面位于运输槽的左侧固定连接有连接板，所述连接板的正面以连接板的横截面中心线为对称中心对称固定连接有调节板，两个调节板之间固定连接有转轴，所述转轴的表面套接有清理板，所述清理板的正面开设有观察窗口，所述清理板的背面固定连接有清理棉，所述清理棉远离清理板的一端固定连接有粘贴板，所述清理板的正面远离转轴的一端固定连接有固定板，所述固定板的正面插接有固定杆，所述固定杆的远离清理板的一端依次贯穿清理板和清理棉并延伸至粘贴板的外部，所述固定杆的远离清理板的一端固定连接有固定钩，所述工作台的正面对应固定杆处开设有固定槽，所述固定槽的内壁对应固定钩处开设有卡槽，所述固定钩与卡槽卡接，所述清理板与工作台之间固定连接有连接弹簧。

所述工作台的左侧固定连接有固定座，所述固定座的正面固定安装有第一电机，所述第一电机的输出轴固定连接有丝杆，所述丝杆的表面套接有丝杆套，所述丝杆套的侧面固定连接有连接杆，所述连接杆远离丝杆套的一端固定连接有固定扣，所述工作台的正面位于运输槽的左右两侧均固定连接有扣槽，所述固定扣与扣槽相卡接。

所述工作台的左侧位于固定座的下方固定连接有安装板，所述安装板的正面固定连接有风机，所述风机的输出端固定连接有吸风管，所述吸风管的背面固定连接有相连通的收集箱，所述工作台的正面下方固定连接有固定体，所述固定体的右侧面固定连接有固定支架，所述固定支架的内壁固定安装有第二电机，所述第二电机的输出轴固定连接有转动杆，所述转动杆远离第二电机的一端贯穿固定体并延伸至固定体的内部，所述固定体的内壁远离第二电机的一侧固定连接有轴承，所述轴承与转动杆活动连接，所述转动杆的表面套接有收集辊，所述固定体的内壁位于收集辊的下方固定连接有加热板。

优选的，所述粘贴板为镂空形波浪状，所述粘贴板的长度和宽度均与清理棉的长度和宽度相适配，所述清理棉的长宽均小于清理板的长宽。

优选的，所述清理板为圆台状，其左侧的长度小于右侧的长度。

优选的，所述固定杆的远离固定钩的一端固定连接有固定套，所述固定套的长度大于固定杆的长度。

优选的，所述丝杆远离第一电机的一端固定连接有固定套，固定套的长度大于丝杆的直径。

优选的，所述吸风管远离风机的一端固定连接有吸风嘴，所述吸风嘴为喇叭状，其左侧的宽度小于右侧的宽度。

优选的，所述固定扣为U型，所述固定扣的长度大于运输槽的长度。

优选的，所述固定扣的背面对应运输槽处固定连接有海绵垫，海绵垫的铺设厚度不小于一公分。

优选的，所述收集辊的表面开设有收集槽，收集槽为环形槽，其弧度与收集辊的弧度相适配。

(三)有益效果

与现有技术相比，本发明提供了一种纺织用布料清理装置，具备以下有益效果：

1、该纺织用布料清理装置，结构简单，使用方便，不仅可以对纺纱的清理效果更好，可以对纺纱的表面的起球和一些不平整的位置进行更好的清理，保证纺纱的的质量更好，同时可以使固定的效果更好，防止在清理的时候出现褶皱的问题。

2、该纺织用布料清理装置，通过工作台、运输槽、连接板、调节板、转轴、清理板、清理棉和粘贴板的配合可以对纺纱进行清理，通过固定板、固定杆、固定套、固定钩、固定槽、卡槽和连接弹簧的配合可以根据纺纱的厚度不同进行调节，使用更加的方便，通过固定座、第一电机、丝杆、丝杆套、连接杆、固定扣和扣槽的配合可以使固定的效果更好，防止清理的时候出现褶皱，通过风机、吸风管、吸风嘴和收集箱的配合可以将纺纱的残渣进行收集，通过固定支架、第二电机、转动杆、轴承、收集辊和加热板的配合可以使纺纱起球的部分更好的清理。

附图说明

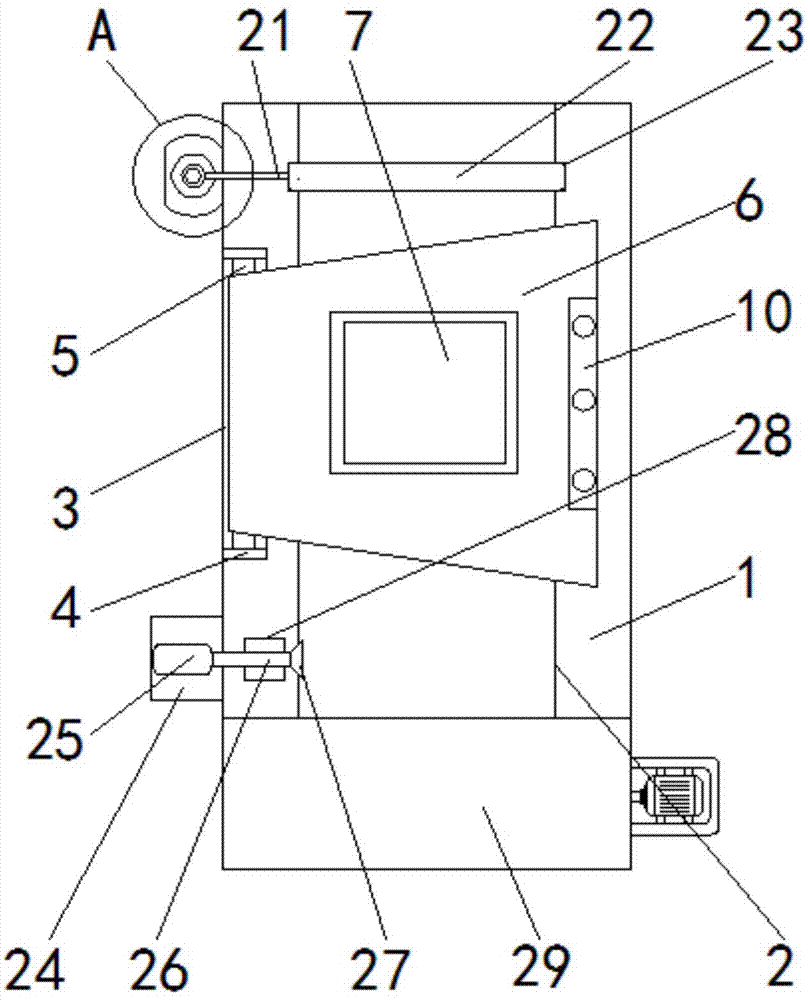

图1为本发明提出的一种纺织用布料清理装置结构示意图；

图2为本发明提出的一种纺织用布料清理装置固定板结构示意图；

图3为本发明提出的一种纺织用布料清理装置图1中A处结构放大图；

图4为本发明提出的一种纺织用布料清理装置固定体结构示意图。

图中：1工作台、2运输槽、3连接板、4调节板、5转轴、6清理板、7观察窗口、8清理棉、9粘贴板、10固定板、11固定杆、12固定套、13固定钩、14固定槽、15卡槽、16连接弹簧、17固定座、18第一电机、19丝杆、20丝杆套、21连接杆、22固定扣、23扣槽、24安装板、25风机、26吸风管、27吸风嘴、28收集箱、29固定体、30固定支架、31第二电机、32转动杆、33轴承、34收集辊、35加热板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，一种纺织用布料清理装置，包括工作台1，工作台1的正面开设有运输槽2，工作台1的正面位于运输槽2的左侧固定连接有连接板3，连接板3的正面以连接板3的横截面中心线为对称中心对称固定连接有调节板4，两个调节板4之间固定连接有转轴5，转轴5的表面套接有清理板6，清理板6为圆台状，其左侧的长度小于右侧的长度，使固定更加的方便，清理板6的正面开设有观察窗口7，清理板6的背面固定连接有清理棉8，清理棉8远离清理板6的一端固定连接有粘贴板9，粘贴板9为镂空形波浪状，粘贴板9的长度和宽度均与清理棉8的长度和宽度相适配，清理棉8的长宽均小于清理板6的长宽，可以更好的对纺纱进行清理，清理板6的正面远离转轴5的一端固定连接有固定板10，固定板10的正面插接有固定杆11，固定杆11的远离固定钩13的一端固定连接有固定套12，固定套12的长度大于固定杆11的长度，可以使固定杆11的移动变得更加的方便，同时可以限定固定杆11的移动位置，使设备运行更加的稳定和安全，固定杆11的远离清理板6的一端依次贯穿清理板6和清理棉8并延伸至粘贴板9的外部，固定杆11的远离清理板6的一端固定连接有固定钩13，工作台1的正面对应固定杆11处开设有固定槽14，固定槽14的内壁对应固定钩13处开设有卡槽15，固定钩13与卡槽15卡接，清理板6与工作台1之间固定连接有连接弹簧16。

工作台1的左侧固定连接有固定座17，固定座17的正面固定安装有第一电机18，第一电机18的输出轴固定连接有丝杆19，丝杆19远离第一电机18的一端固定连接有固定套，固定套的长度大于丝杆19的直径，可以防止丝杆套20转出丝杆19的范围，使转动更加的稳定和安全，丝杆19的表面套接有丝杆套20，丝杆套20的侧面固定连接有连接杆21，连接杆21远离丝杆套20的一端固定连接有固定扣22，固定扣22为U型，固定扣22的长度大于运输槽2的长度，保证固定的效果更好，固定扣22的背面对应运输槽2处固定连接有海绵垫，海绵垫的铺设厚度不小于一公分，海绵，是一种多孔材料，具有良好的吸水性，能够用于清洁物品，人们常用的海绵由木纤维素纤维或发泡塑料聚合物制成，另外，也有由海绵动物制成的天然海绵，大多数天然海绵用于身体清洁或绘画，工作台1的正面位于运输槽2的左右两侧均固定连接有扣槽23，固定扣22与扣槽23相卡接。

工作台1的左侧位于固定座17的下方固定连接有安装板24，安装板24的正面固定连接有风机25，风机25的输出端固定连接有吸风管26，吸风管26远离风机25的一端固定连接有吸风嘴27，吸风嘴27为喇叭状，其左侧的宽度小于右侧的宽度，可以使杂质的吸收效果更好，吸收更加的方便，吸风管26的背面固定连接有相连通的收集箱28，工作台1的正面下方固定连接有固定体29，固定体29的右侧面固定连接有固定支架30，固定支架30的内壁固定安装有第二电机31，第二电机31的输出轴固定连接有转动杆32，转动杆32远离第二电机31的一端贯穿固定体29并延伸至固定体29的内部，固定体29的内壁远离第二电机31的一侧固定连接有轴承33，轴承33与转动杆32活动连接，转动杆32的表面套接有收集辊34，收集辊34的表面开设有收集槽，收集槽为环形槽，其弧度与收集辊的弧度相适配，可以使收集变得更加的方便，固定体29的内壁位于收集辊34的下方固定连接有加热板35，可以对纺纱的毛球进行清理。

综上所述，该纺织用布料清理装置，结构简单，使用方便，不仅可以对纺纱的清理效果更好，可以对纺纱的表面的起球和一些不平整的位置进行更好的清理，保证纺纱的的质量更好，同时可以使固定的效果更好，防止在清理的时候出现褶皱的问题，该纺织用布料清理装置，通过工作台1、运输槽2、连接板3、调节板4、转轴5、清理板6、清理棉8和粘贴板9的配合可以对纺纱进行清理，通过固定板10、固定杆11、固定套12、固定钩13、固定槽14、卡槽15和连接弹簧16的配合可以根据纺纱的厚度不同进行调节，使用更加的方便，通过固定座17、第一电机18、丝杆19、丝杆套20、连接杆21、固定扣22和扣槽23的配合可以使固定的效果更好，防止清理的时候出现褶皱，通过风机25、吸风管26、吸风嘴27和收集箱28的配合可以将纺纱的残渣进行收集，通过固定支架30、第二电机31、转动杆32、轴承33、收集辊34和加热板35的配合可以使纺纱起球的部分更好的清理。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
