技术领域

本发明涉及轨道交通领域，具体涉及一种移动式自带太阳板可调节交通灯。

背景技术

随着各种交通工具的发展和交通指挥的需要，第一盏名副其实的三色灯(红、黄、绿三种标志)于1918年诞生，它是三色圆形四面投影器，被安装在纽约市五号街的一座高塔上，由于它的诞生，使城市交通大为改善，交通灯有两种，给机动车看的叫机动车灯，通常指由红、黄、绿三种颜色灯组成用来指挥交通通行的信号灯，绿灯亮时，准许车辆通行，黄灯黄闪时，已越过停止线的车辆可以继续通行，没有通过的应该减速慢行到停车线前停止并等待，红灯亮时，禁止车辆通行，给行人看的叫人行横道灯，通常指由红、绿二种颜色灯组成用来指挥交通通行的信号灯，红灯停，绿灯行，目前国内一些地方因为红绿灯坏掉而出现堵车，甚至交通事故，导致一些车主都不敢走这样的十字路口，交通灯坏掉的原因有多种，不同的原因导致修复难易程度不同，短时间内可以由交警人工指挥，但是工作强度大，长时间才能修复的话还是会引起交通不畅，便需要通过现有的用于道路的临时应急交通灯，现有的应急交通同时都是通过支架连接，不能很好的固定，在遇到强风或着轻微碰撞都是导致侧翻，现有的应急交通灯都是接电线使用，存在安全隐患并且连接繁琐，现有的应急交通功能单一，不能自动调节高度和交通灯的四面方向，需要人工进行操作，费时费力，因此，我们提出了一种移动式自带太阳板可调节交通灯，以便于解决上述提出的问题。

发明内容

本发明的目的在于提供一种移动式自带太阳板可调节交通灯，该设备通过太阳能进行供电，并且支持高度和四面方向的自动调节，还能够稳定的进行定位，提升安全性。

为达此目的，本发明采用以下技术方案：

提供一种移动式自带太阳板可调节交通灯，包括移动底板，还包括升降机构、第一旋转机构、第二旋转机构和翻转机构，所述第一旋转机构包括间隙旋转组件，间隙旋转组件设置在移动底板的顶部，间隙旋转组件的顶部设有固定横板，固定横板的两侧分别通过支撑板与移动底板的两侧固定连接，每个支撑板的一侧分别设有两个间隔设置的定位组件，升降机构包括四个呈竖直设置的螺纹升降组件和一个升降板，四个螺纹升降组件分别设置在固定横板的顶部的每个拐角处，升降板呈水平设置在四个螺纹升降组件之间，每个螺纹升降组件的工作端分别与升降板的一侧固定连接，升降板上设置有呈竖直设置的交通灯，间隙旋转组件包括一个呈竖直设置的旋转轴，旋转轴的一端分别能够转动的贯穿固定横板和升降板的两面与交通灯传动连接，第二旋转机构包括顶板和减速旋转组件，顶板呈水平设置在交通灯的上方，顶板的底部分别与每个螺纹升降组件的顶部固定连接，减速旋转组件设置在定板的中心处，翻转机构包括调节翻转组件和太阳能板，调节翻转组件设置在减速旋转组件的上方，太阳能板设置在调节翻转组件的工作端。

优选地，所述间隙旋转组件倒U型支架、第一电机、槽轮和圆柱盘，倒U型支架的底部与移动底板的顶部固定连接，第一电机呈竖直设置在倒U型支架的内部，圆柱盘呈水平设置在倒U型支架的上方，第一电机的输出端能够转动的贯穿倒U型支架的顶部两面向上延伸，第一电机的输出端与圆柱盘的底部中心处固定连接，槽轮位于圆柱盘的一侧，槽轮的顶部中心处与旋转轴的底部固定连接，槽轮设有四个矩形圆柱槽，四个矩形圆形槽呈十字形分布设置，圆柱盘的顶部中心处设有抵触圆盘，槽轮上设有四个能够抵触抵触圆盘的弧形切口，抵触圆盘上设有一个避让弧形切槽，圆柱盘的顶部边缘处设有能够与槽轮上的每个矩形圆柱槽抵触且滑动的圆柱销。

优选地，所述旋转轴的外圈设有杆套，顶板的底部中心处设有轴承套，旋转轴的顶端能够转动的插设于轴承套的内圈，该杆套的外圈设有连接块，该连接块的一侧与交通灯固定连接，杆套的内部两侧分别设有抵触条，旋转轴上设有用于供每个滑动条抵触的抵触槽。

优选地，所述连接块的下方设有环形块，环形块的底部与升降板的顶部固定连接，连接块的底部设有环形滑块，环形块上设有用于供环形滑块滑动的环形滑槽。

优选地，所述每个螺纹升降组件分别包括第一螺纹杆组件、第二螺纹杆组件、第三螺纹杆组件和第四螺纹杆组件，第一螺纹杆组件、第二螺纹杆组件、第三螺纹杆组件和第四螺纹杆组件结构相同，第一螺纹杆组件、第二螺纹杆组件、第三螺纹杆组件和第四螺纹杆组件分别包括套杆、螺纹柱和丝杆滑块，该套杆呈竖直固定安装在固定横板的顶部，螺纹柱呈竖直设置在套杆的内部，套杆的内部顶端与低端分别设有第一轴承，螺纹柱的两端分别能够转动的插设于每个第一轴承的内圈，螺纹柱的底部能够转动的贯穿固定横板的顶部与底部向固定横板的下方延伸，丝杆滑块的一侧设有向升降板方向延伸的延伸板，套杆上设有用于供每个延伸板移动的矩形切口，升降板分别设有与每个延伸板一一对用的连接板，每个连接板的一端分别与每个延伸板的一端固定连接。

优选地，所述第一螺纹杆组件上的螺纹柱的底部设有第一主同步轮，该第一主同步轮的底部设有第二电机，该第二电机固定安装在移动底板的顶部，第二电机的输出端与第一主同步轮的中心处固定连接，第二螺纹杆组件上的螺纹柱的底部设有第一副同步轮，第一副同步轮与第一主同步轮的表面齐平，第一主同步轮通过第一同步带与第一副同步轮传动连接，第一副同步轮的底部设有第二主同步轮，第三螺纹杆组件上的螺纹柱的底部设有第二副同步轮，第二副同步轮与第二主同步轮的表面齐平，第二主同步轮通过第二同步带与第二副同步轮传动连接，第二副同步轮的底部设有第三主同步轮，第四螺纹杆组件上的螺纹柱的底部设有第三副同步轮，第三副同步轮与第三主同步轮的表面齐平，第三主同步轮通过第三同步带与第三副同步轮传动连接。

优选地，每个所述定位组件分别包括电动推杆和抵触块，电动推杆呈竖直设置，并且每个电动推杆的工作端向下设置，电动推杆通过固定支架与支撑板的侧壁固定连接，抵触板的底部表面设有凸齿。

优选地，所述减速旋转组件包括旋转机箱、减速电机和旋转板，旋转机箱呈水平固定安装在顶板的顶部中心处，减速电机呈竖直固定安装在旋转机箱的内部，旋转机箱的顶部设有圆形开口，该圆形开口的内部设有第二轴承，该第二轴承的内圈设有导向柱，该导向柱能够转动的插设于第二轴承的内圈，旋转板呈水平固定安装在导向柱的顶部。

优选地，所述调节翻转组件包括第三电机、旋转柱和两个支撑架，两个支撑架呈竖直间隔设置在旋转板上旋转柱能够转动的设置在两个支撑架的内部，第三电机呈水平固定安装在两个支撑架其中一个支撑架的侧壁上，第三电机的输出端能够转动的贯穿其中一个支撑架侧壁与旋转柱的一端固定连接，旋转柱上设置两个间隔设置的连接板，每个连接板的一端分别与太阳能板的一侧固定连接。

优选地，所述移动底板的底部每个拐角处分别设有四个万向轮，每个万向轮的一端分别与移动底板的底部固定连接。

本发明的有益效果：一种移动式自带太阳板可调节交通灯，通过万向轮向设备移动到需要的位置停止，当设备移动到需要的位置后，启动每个电动推杆，每个电动推杆带动抵触块向下移动，抵触板的底部表面设置的凸齿抵触地面用于定位，当移动底板被定位后，启动第二电机，第二电机带动分别带动第一主同步轮、第一副同步轮、第二主同步轮、第二副同步轮、第三主同步轮和第三副同步轮旋转，分别驱动每个螺纹柱同步旋转，每个螺纹柱分别带动每个丝杆滑块向上移动，每个丝杆滑块分别通过延伸板带动每个连接板带动升降板和交通灯上升，直至将交通灯调节到需要的高度停止，当交通灯需要调节面对的方向时，启动第一电机，第一电机带动圆柱盘旋转，圆柱盘带动抵触圆盘旋转，并同时带动圆柱销沿着圆柱盘的边缘旋转，圆柱销抵触槽轮上其中一个矩形圆柱槽带动槽轮旋转移动，并调节到另一面，抵触圆盘贴合弧形切口，用于固定槽轮，槽轮带动旋转轴和交通灯同时旋转调节，直至将交通灯调节到需要的位置停止，在旋转轴旋转时，旋转轴上的每个抵触槽抵触杆套上的抵触条，并带动杆套、连接块和交通灯同时旋转调节，并且旋转轴上设置的抵触槽和杆套上设置的抵触条，在升降调节时，杆套上的每个抵触条沿着抵触槽上升，在连接块和交通灯旋转调节时，设置的环形块和环形滑块上的环形滑槽起到限位移动的作用，根据太阳的方向，当需要调节太阳板与太阳面对时，启动减速电机，减速电机带动导向柱和旋转板同时旋转，并同时带动翻转组件和太阳板同时旋转，直至将太阳板调节到需要的位置同时，当需要调节太阳板的角度时，启动第三电机，第三电机带动旋转柱旋转，旋转柱带动每个连接板分别带动太阳板进行角度调节，直至调节到需要的角度停止，通过太阳能板储存电量供交通灯、第一电机、第二电机、第三电机、减速电机和每个电动推杆进行供电，该设备通过太阳能进行供电，并且支持高度和四面方向的自动调节，还能够稳定的进行定位，提升安全性。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对本发明实施例中所需要使用的附图作简单地介绍。显而易见地，下面所描述的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

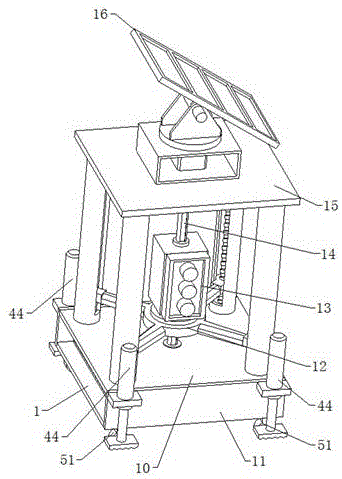

图1是本发明一实施例所述的立体结构示意图一；

图2是本发明一实施例所述的立体结构示意图二；

图3是本发明一实施例所述的主视图；

图4是本发明一实施例所述的升降机构的局部分解图；

图5是本发明一实施例所述的升降机构的局部立体结构示意图；

图6是本发明一实施例所述的间隙旋转组件的局部分解图；

图7是本发明一实施例所述的减速旋转组件的立体结构示意图；

图8是本发明一实施例所述的调节翻转组件的立体结构示意图；

图9是本发明一实施例所述的定位组件的局部立体结构示意图；

图中：移动底板1，间隙旋转组件2，定位组件3，第一螺纹杆组件4，第二螺纹杆组件5，第三螺纹杆组件6，第四螺纹杆组件7，减速旋转组件8，调节翻转组件9，固定横板10，支撑板11，升降板12，交通灯13，旋转轴14，顶板15，太阳能板16，倒U型支架17，第一电机18，槽轮19，圆柱盘20，矩形圆柱槽21，抵触圆盘22，弧形切口23，圆柱销24，杆套25，连接块26，抵触条27，抵触槽28，环形块29，环形滑块30，套杆31，螺纹柱32，丝杆滑块33，延伸板34，矩形切口35，安装板36，第二电机37，第一主同步轮38，第一副同步轮39，第二主同步轮40，第二副同步轮41，第三主同步轮42，第三副同步轮43，电动推杆44，抵触块45，凸齿46，旋转机箱47，旋转柱48，支撑架49，连接板50，万向轮51，减速电机52，旋转板53，导向柱54，第三电机55。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本发明的技术方案。

其中，附图仅用于示例性说明，表示的仅是示意图，而非实物图，不能理解为对本专利的限制；为了更好地说明本发明的实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。

本发明实施例的附图中相同或相似的标号对应相同或相似的部件；在本发明的描述中，需要理解的是，若出现术语“上”、“下”、“左”、“右”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此附图中描述位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语的具体含义。

在本发明的描述中，除非另有明确的规定和限定，若出现术语“连接”等指示部件之间的连接关系，该术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个部件内部的连通或两个部件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

参照图1至图9所示的一种移动式自带太阳板可调节交通灯，包括移动底板1，还包括升降机构、第一旋转机构、第二旋转机构和翻转机构，所述第一旋转机构包括间隙旋转组件2，间隙旋转组件2设置在移动底板1的顶部，间隙旋转组件2的顶部设有固定横板10，固定横板10的两侧分别通过支撑板11与移动底板1的两侧固定连接，每个支撑板11的一侧分别设有两个间隔设置的定位组件3，升降机构包括四个呈竖直设置的螺纹升降组件和一个升降板12，四个螺纹升降组件分别设置在固定横板10的顶部的每个拐角处，升降板12呈水平设置在四个螺纹升降组件之间，每个螺纹升降组件的工作端分别与升降板12的一侧固定连接，升降板12上设置有呈竖直设置的交通灯13，间隙旋转组件2包括一个呈竖直设置的旋转轴14，旋转轴14的一端分别能够转动的贯穿固定横板10和升降板12的两面与交通灯13传动连接，第二旋转机构包括顶板15和减速旋转组件8，顶板15呈水平设置在交通灯13的上方，顶板15的底部分别与每个螺纹升降组件的顶部固定连接，减速旋转组件8设置在定板的中心处，翻转机构包括调节翻转组件9和太阳能板16，调节翻转组件9设置在减速旋转组件8的上方，太阳能板16设置在调节翻转组件9的工作端。

所述间隙旋转组件2倒U型支架17、第一电机18、槽轮19和圆柱盘20，倒U型支架17的底部与移动底板1的顶部固定连接，第一电机18呈竖直设置在倒U型支架17的内部，圆柱盘20呈水平设置在倒U型支架17的上方，第一电机18的输出端能够转动的贯穿倒U型支架17的顶部两面向上延伸，第一电机18的输出端与圆柱盘20的底部中心处固定连接，槽轮19位于圆柱盘20的一侧，槽轮19的顶部中心处与旋转轴14的底部固定连接，槽轮19设有四个矩形圆柱槽21，四个矩形圆形槽呈十字形分布设置，圆柱盘20的顶部中心处设有抵触圆盘22，槽轮19上设有四个能够抵触抵触圆盘22的弧形切口23，抵触圆盘22上设有一个避让弧形切槽，圆柱盘20的顶部边缘处设有能够与槽轮19上的每个矩形圆柱槽21抵触且滑动的圆柱销24，当交通灯13需要调节面对的方向时，启动第一电机18，第一电机18带动圆柱盘20旋转，圆柱盘20带动抵触圆盘22旋转，并同时带动圆柱销24沿着圆柱盘20的边缘旋转，圆柱销24抵触槽28轮19上其中一个矩形圆柱槽21带动槽轮19旋转移动，并调节到另一面，抵触圆盘22贴合弧形切口23，用于固定槽轮19，槽轮19带动旋转轴14和交通灯13同时旋转调节，直至将交通灯13调节到需要的位置停止。

所述旋转轴14的外圈设有杆套25，顶板15的底部中心处设有轴承套，旋转轴14的顶端能够转动的插设于轴承套的内圈，该杆套25的外圈设有连接块26，该连接块26的一侧与交通灯13固定连接，杆套25的内部两侧分别设有抵触条27，旋转轴14上设有用于供每个滑动条抵触的抵触槽28，在旋转轴14旋转时，旋转轴14上的每个抵触槽28抵触杆套25上的抵触条27，并带动杆套25、连接块26和交通灯13同时旋转调节，并且旋转轴14上设置的抵触槽28和杆套25上设置的抵触条27，在升降调节时，杆套25上的每个抵触条27沿着抵触槽28上升。

所述连接块26的下方设有环形块29，环形块29的底部与升降板12的顶部固定连接，连接块26的底部设有环形滑块30，环形块29上设有用于供环形滑块30滑动的环形滑槽，在连接块26和交通灯13旋转调节时，设置的环形块29和环形滑块30上的环形滑槽起到限位移动的作用。

所述每个螺纹升降组件分别包括第一螺纹杆组件4、第二螺纹杆组件5、第三螺纹杆组件6和第四螺纹杆组件7，第一螺纹杆组件4、第二螺纹杆组件5、第三螺纹杆组件6和第四螺纹杆组件7结构相同，第一螺纹杆组件4、第二螺纹杆组件5、第三螺纹杆组件6和第四螺纹杆组件7分别包括套杆31、螺纹柱32和丝杆滑块33，该套杆31呈竖直固定安装在固定横板10的顶部，螺纹柱32呈竖直设置在套杆31的内部，套杆31的内部顶端与低端分别设有第一轴承，螺纹柱32的两端分别能够转动的插设于每个第一轴承的内圈，螺纹柱32的底部能够转动的贯穿固定横板10的顶部与底部向固定横板10的下方延伸，丝杆滑块33的一侧设有向升降板12方向延伸的延伸板34，套杆31上设有用于供每个延伸板34移动的矩形切口35，升降板12分别设有与每个延伸板34一一对用的连接板50，每个连接板50的一端分别与每个延伸板34的一端固定连接，每个螺纹柱32分别带动每个丝杆滑块33向上移动，每个丝杆滑块33分别通过延伸板34带动每个连接板50带动升降板12和交通灯13上升，直至将交通灯13调节到需要的高度停止。

所述第一螺纹杆组件4上的螺纹柱32的底部设有第一主同步轮38，该第一主同步轮38的底部设有第二电机37，该第二电机37固定安装在移动底板1的顶部，第二电机37的输出端与第一主同步轮38的中心处固定连接，第二螺纹杆组件5上的螺纹柱32的底部设有第一副同步轮39，第一副同步轮39与第一主同步轮38的表面齐平，第一主同步轮38通过第一同步带与第一副同步轮39传动连接，第一副同步轮39的底部设有第二主同步轮40，第三螺纹杆组件6上的螺纹柱32的底部设有第二副同步轮41，第二副同步轮41与第二主同步轮40的表面齐平，第二主同步轮40通过第二同步带与第二副同步轮41传动连接，第二副同步轮41的底部设有第三主同步轮42，第四螺纹杆组件7上的螺纹柱32的底部设有第三副同步轮43，第三副同步轮43与第三主同步轮42的表面齐平，第三主同步轮42通过第三同步带与第三副同步轮43传动连接，当移动底板1被定位后，启动第二电机37，第二电机37带动分别带动第一主同步轮38、第一副同步轮39、第二主同步轮40、第二副同步轮41、第三主同步轮42和第三副同步轮43旋转，分别驱动每个螺纹柱32同步旋转。

每个所述定位组件3分别包括电动推杆44和抵触块45，电动推杆44呈竖直设置，并且每个电动推杆44的工作端向下设置，电动推杆44通过固定支架与支撑板11的侧壁固定连接，抵触板的底部表面设有凸齿46，当设备移动到需要的位置后，启动每个电动推杆44，每个电动推杆44带动抵触块45向下移动，抵触板的底部表面设置的凸齿46抵触地面用于定位。

所述减速旋转组件8包括旋转机箱47、减速电机52和旋转板53，旋转机箱47呈水平固定安装在顶板15的顶部中心处，减速电机52呈竖直固定安装在旋转机箱47的内部，旋转机箱47的顶部设有圆形开口，该圆形开口的内部设有第二轴承，该第二轴承的内圈设有导向柱54，该导向柱54能够转动的插设于第二轴承的内圈，旋转板53呈水平固定安装在导向柱54的顶部，根据太阳的方向，当需要调节太阳板与太阳面对时，启动减速电机52，减速电机52带动导向柱54和旋转板53同时旋转，并同时带动翻转组件和太阳板同时旋转，直至将太阳板调节到需要的位置同时。

所述调节翻转组件9包括第三电机55、旋转柱48和两个支撑架49，两个支撑架49呈竖直间隔设置在旋转板53上旋转柱48能够转动的设置在两个支撑架49的内部，第三电机55呈水平固定安装在两个支撑架49其中一个支撑架49的侧壁上，第三电机55的输出端能够转动的贯穿其中一个支撑架49侧壁与旋转柱48的一端固定连接，旋转柱48上设置两个间隔设置的连接板50，每个连接板50的一端分别与太阳能板16的一侧固定连接，当需要调节太阳板的角度时，启动第三电机55，第三电机55带动旋转柱48旋转，旋转柱48带动每个连接板50分别带动太阳板进行角度调节，直至调节到需要的角度停止，通过太阳能板16储存电量供交通灯13、第一电机18、第二电机37、第三电机55、减速电机52和每个电动推杆44进行供电。

所述移动底板1的底部每个拐角处分别设有四个万向轮51，每个万向轮51的一端分别与移动底板1的底部固定连接，通过万向轮51向设备移动到需要的位置停止。

工作原理：通过万向轮51向设备移动到需要的位置停止，当设备移动到需要的位置后，启动每个电动推杆44，每个电动推杆44带动抵触块45向下移动，抵触板的底部表面设置的凸齿46抵触地面用于定位，当移动底板1被定位后，启动第二电机37，第二电机37带动分别带动第一主同步轮38、第一副同步轮39、第二主同步轮40、第二副同步轮41、第三主同步轮42和第三副同步轮43旋转，分别驱动每个螺纹柱32同步旋转，每个螺纹柱32分别带动每个丝杆滑块33向上移动，每个丝杆滑块33分别通过延伸板34带动每个连接板50带动升降板12和交通灯13上升，直至将交通灯13调节到需要的高度停止，当交通灯13需要调节面对的方向时，启动第一电机18，第一电机18带动圆柱盘20旋转，圆柱盘20带动抵触圆盘22旋转，并同时带动圆柱销24沿着圆柱盘20的边缘旋转，圆柱销24抵触槽28轮19上其中一个矩形圆柱槽21带动槽轮19旋转移动，并调节到另一面，抵触圆盘22贴合弧形切口23，用于固定槽轮19，槽轮19带动旋转轴14和交通灯13同时旋转调节，直至将交通灯13调节到需要的位置停止，在旋转轴14旋转时，旋转轴14上的每个抵触槽28抵触杆套25上的抵触条27，并带动杆套25、连接块26和交通灯13同时旋转调节，并且旋转轴14上设置的抵触槽28和杆套25上设置的抵触条27，在升降调节时，杆套25上的每个抵触条27沿着抵触槽28上升，在连接块26和交通灯13旋转调节时，设置的环形块29和环形滑块30上的环形滑槽起到限位移动的作用，根据太阳的方向，当需要调节太阳板与太阳面对时，启动减速电机52，减速电机52带动导向柱54和旋转板53同时旋转，并同时带动翻转组件和太阳板同时旋转，直至将太阳板调节到需要的位置同时，当需要调节太阳板的角度时，启动第三电机55，第三电机55带动旋转柱48旋转，旋转柱48带动每个连接板50分别带动太阳板进行角度调节，直至调节到需要的角度停止，通过太阳能板16储存电量供交通灯13、第一电机18、第二电机37、第三电机55、减速电机52和每个电动推杆44进行供电。

需要声明的是，上述具体实施方式仅仅为本发明的较佳实施例及所运用技术原理。本领域技术人员应该明白，还可以对本发明做各种修改、等同替换、变化等等。但是，这些变换只要未背离本发明的精神，都应在本发明的保护范围之内。另外，本申请说明书和权利要求书所使用的一些术语并不是限制，仅仅是为了便于描述。
