技术领域

本发明涉及一种体育压腿装置，特别的，是一种基于肌肉舒张防护的体育用压腿装置。

背景技术

压腿能够提高腿部的柔韧性，使肌肉以及筋络更加灵活，腿部血液循环变得更加舒畅的一个热身运动，而且深受锻炼人群的喜爱，但是经常由于动作不规范很容易发生一些问题：

许多人在压腿的过程中腿部过于的弯曲，导致膝盖后端的韧带的拉伸效果不好，并且拉伸中手习惯性放置在膝盖的位置，在下压的过程中将腰部的力量通过手部传递到膝盖位，很容易给膝盖带来损伤，同时背部无法充分展开，锻炼效果大打折扣。

发明内容

针对上述问题，本发明提供一种基于肌肉舒张防护的体育用压腿装置。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于肌肉舒张防护的体育用压腿装置，其结构包括：脚部支撑架、调高旋轮、支撑柱、保护帽、辅助支撑杆、底架，所述脚部支撑架安设在支撑柱的右侧，且圆轴与调高旋轮中心的齿轮相连接，所述保护帽垂直嵌套在支撑柱的顶部，所述辅助支撑杆垂直固定在支撑架的右侧并且二者相互平行，所述支撑架焊接固定在底架的顶部并且形成一体机构，所述脚部支撑架其内部结构包括：舒筋机构、折叠臂、延缓杆、腿弯垫环、二次刺激推杆、调节器、控制盒，所述舒筋机构设有四个，并且两两一组水平固定在折叠臂中部凹槽的两边，所述延缓杆紧贴在折叠臂右侧滑轨的底部，所述调节器通过导线与控制盒内部电路相连接，所述二次刺激推杆水平固定在折叠臂左侧的力臂上表面，所述腿弯垫环底部的两端紧贴在折叠臂的上端，并且通过胶水加固。

作为本发明的进一步改进，所述舒筋机构由凸板外层、调流板、节点施力端、推杆、控流阀组成，所述凸板外层内壁的上下两端与调流板紧密贴合，所述节点施力端顶面通过胶连接固定在凸板外层的内侧上壁，所述推杆设有两个以上并且垂直固定在节点施力端的底部，且通过导线与控制盒相连接，所述控流阀安设在凸板外层腔体的底部。

作为本发明的进一步改进，所述调流板由通流上板、滑轴、限位弹簧、底端缓振头、固定下板组成，所述通流上板底部的滑套与滑轴的表壁相连接，所述底端缓振头安设在固定下板右侧的凹槽内，且中心有滑轴底部杆头垂直贯穿，所述限位弹簧垂直安设在通流上板与固定下板之间。

作为本发明的进一步改进，所述二次刺激推杆由推杆、压缩块、外腔、从动顶块、顶升脚垫，所述推杆底端与压缩块焊接形成一体结构，所述压缩块水平安设在外腔的内部且与左侧的从动顶块处于同一水平面，所述顶升脚垫顶部的切斜外角与从动顶块紧密贴合。

作为本发明的进一步改进，所述折叠臂两侧力臂为相等长度的结构。

作为本发明的进一步改进，所述所述折叠臂小腿部分的舒筋机构其控流阀的位置接近膝盖。

作为本发明的进一步改进，所述腿弯垫环呈拱形状且有许多凸起的横条。

作为本发明的进一步改进，所述控流阀为吸气保压，慢泄压的状态。

本发明的有益效果是：

改良后的压腿装置通过折叠臂进行腿部的支撑，同时通过舒筋机构在腿部拉伸的过程中使小腿肌肉与大腿肌肉舒展开来，进而膝盖后端的韧带不会绷紧，自然的舒展开来提高其延展的柔韧性，同时配备有二次刺激推杆进行微小的顶升，使其锻炼效果能够进一步的提升。

综上所述，本发明改进后避免为了保持平衡将手臂放置在膝盖上，从而将上半身的重量施加给膝盖，造成膝盖的压迫，同时辅以舒筋机构避免了肌肉紧张造成的腿部抽筋的，以及使肌肉放松提高对韧带拉伸的效果。

附图说明

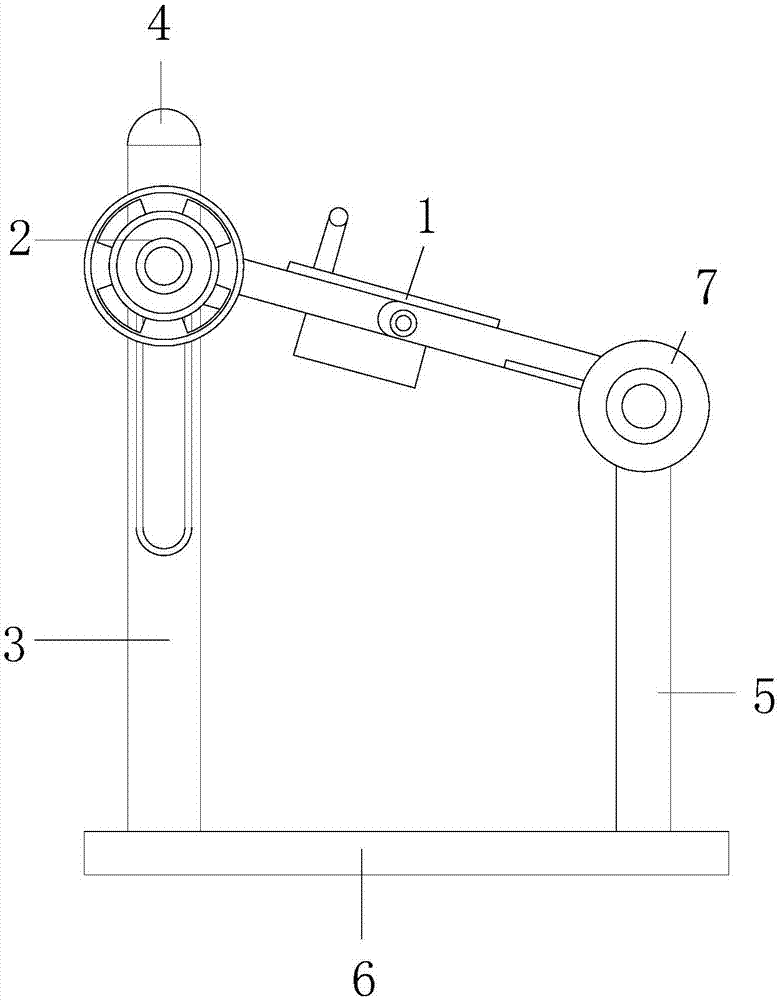

图1为本发明一种基于肌肉舒张防护的体育用压腿装置的结构示意图。

图2为本发明脚部支撑架的结构示意图。

图3为本发明舒筋机构的结构示意图。

图4为本发明二次刺激推杆的结构示意图。

图5为本发明调流板的结构示意图。

图6为本发明二次刺激推杆的动作结构示意图。

图7为本发明折叠臂活动的结构示意图。

图8为本发明脚部支撑架的立体结构示意图。

图9为本发明二次刺激推杆的放大结构示意图。

图中：脚部支撑架-1、调高旋轮-2、支撑柱-3、保护帽-4、辅助支撑杆-5、底架-6、舒筋机构-11、折叠臂-12、延缓杆-13、腿弯垫环-14、二次刺激推杆-15、调节器-16、控制盒-17、凸板外层-111、调流板-112、节点施力端-113、推杆-114、控流阀-115、通流上板-1121、滑轴-1122、限位弹簧-1123、底端缓振头-1124、固定下板-1125、推杆-151、压缩块-152、外腔-153、从动顶块-154、顶升脚垫-155。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，图1～图9示意性的显示了本发明实施方式的脚部支撑架的结构，下面结合具体实施方式，进一步阐述本发明。

实施例

如图1-图9所示，本发明提供一种基于肌肉舒张防护的体育用压腿装置其结构包括：脚部支撑架1、调高旋轮2、支撑柱3、保护帽4、辅助支撑杆5、底架6，所述脚部支撑架1安设在支撑柱3的右侧，且圆轴与调高旋轮2中心的齿轮相连接，所述保护帽4垂直嵌套在支撑柱3的顶部，所述辅助支撑杆5垂直固定在支撑架1的右侧并且二者相互平行，所述支撑架1焊接固定在底架6的顶部并且形成一体机构，所述脚部支撑架1其内部结构包括：舒筋机构11、折叠臂12、延缓杆13、腿弯垫环14、二次刺激推杆15、调节器16、控制盒17，所述舒筋机构11设有四个，并且两两一组水平固定在折叠臂12中部凹槽的两边，所述延缓杆13紧贴在折叠臂12右侧滑轨的底部，所述调节器16通过导线与控制盒17内部电路相连接，所述二次刺激推杆15水平固定在折叠臂12左侧的力臂上表面，所述腿弯垫环14底部的两端紧贴在折叠臂12的上端，并且通过胶水加固。上述的腿弯垫环14安设在腿弯垫环14的中部，一方面能够避免出现夹肉的情况，且能够对膝盖进行保护避免过度下压造成的拉伤。

作为本发明的进一步改进，所述舒筋机构11由凸板外层111、调流板112、节点施力端113、推杆114、控流阀115组成，所述凸板外层111内壁的上下两端与调流板112紧密贴合，所述节点施力端113顶面通过胶连接固定在凸板外层111的内侧上壁，所述推杆114设有两个以上并且垂直固定在节点施力端113的底部，且通过导线与控制盒17相连接，所述控流阀115安设在凸板外层111腔体的底部，上述的凸板外层111表面有许多凸起的点，当大小腿与其接触的时候能够充分刺激穴位。

作为本发明的进一步改进，所述调流板112由通流上板1121、滑轴1122、限位弹簧1123、底端缓振头1124、固定下板1125组成，所述通流上板1121底部的滑套与滑轴1122的表壁相连接，所述底端缓振头1124安设在固定下板1125右侧的凹槽内，且中心有滑轴1122底部杆头垂直贯穿，所述限位弹簧1123垂直安设在通流上板1121与固定下板1125之间，上述通流上板1121靠近下端处设有一通孔，当顶升超过固定下板1125上端头，即可大量进气，提高内进气的速度，进而有足够的压力支撑腿部肌肉，使表面触点与其接触充分刺激。

作为本发明的进一步改进，所述二次刺激推杆15由推杆151、压缩块152、外腔153、从动顶块154、顶升脚垫155，所述推杆151底端与压缩块152焊接形成一体结构，所述压缩块152水平安设在外腔153的内部且与左侧的从动顶块154处于同一水平面，所述顶升脚垫155顶部的切斜外角与从动顶块154紧密贴合，上述的从动顶块154靠近左侧设有一弹簧，主要用于快速复位，使推拉的过程中二次刺激推杆15能够以小幅度的动作提升逐渐使腿部筋络放松，便于拉伸。

作为本发明的进一步改进，所述折叠臂12两侧力臂为相等长度的结构，等长的结构有助于适用于不同的人群，同时受力更加的稳定。

作为本发明的进一步改进，所述所述折叠臂12小腿部分的舒筋机构11其控流阀115的位置接近膝盖，使舒筋机构11靠脚腕位置的凸板外层111能够与较高的小腿跟腱位置接触进行按摩。

作为本发明的进一步改进，所述腿弯垫环14呈拱形状且有许多凸起的横条，多横条有助于膝盖弯曲处的散热，避免过热产生过多的汗液。

作为本发明的进一步改进，所述控流阀115为吸气保压，慢泄压的状态，慢泄压能够在压迫肌肉后逐渐舒缓开，使肌肉在拉伸的过程中能够缓慢舒适的放松。

工作原理：

在锻炼的过程中，腿部伸入脚部支撑架1内，可以根据自己韧带的柔韧性通过调高旋轮2进行调整脚部支撑架1左侧的端头在支撑柱3的高度，支撑柱3右侧的辅助支撑杆5进行对脚部支撑架1另外一段进行固定，保持拉伸时候底部支撑结构的稳定性。

舒筋机构11设有两组固定在折叠臂12的上端，并且舒筋机构11分别固定在靠近小腿肌肉以及足后跟腱的位置，在锻炼之前可将调节器16向上提升一定的角度，腿部更舒适的放置在折叠臂12上，折叠臂12动作的过程会沿着延缓杆13伸长，使后端在折叠的过程中也有一定的支撑力提高对腿部的支撑稳定性。

腿弯垫环14固定在膝盖底部，避免折叠臂12动作的过程中出现夹肉的情况，在身体往前倾斜的手放置二次刺激推杆15上向前推动会使外腔153内部的压缩块152压缩空气挤压从动顶块154使顶升脚垫155顶出，小腿底部的托板以微小的幅度再次向上顶升进行刺激，使中部的韧带舒展开来。

并且由于锻炼的过程中腿部的肌肉在拉伸的过程中由于韧带的刺痛感会不自觉的绷紧。

此时舒筋机构11内部的凸板外层111内固定在节点施力端113底部的推杆114开始工作，逐个从靠近控流阀115位置的向内开始动作，由于调流板112的通流上板1121在顶升的过程中通气口一旦超过固定下板1125就会大量吸气就会使凸板外层111膨胀贴近腿部肌肉，并且由于是逐节提升能够沿着血管进行挤压使腿部的血液循环速度提高，在停止工作后通流上板1121受限位弹簧1123回弹力的影响沿着滑轴1122从新回到底部复位。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
